6А - это непозволительно много. Прикиньте сами, как часто придется ехать на зарядку. И заряжаться там 10 часов. Я бы посоветовал вот что. Есть несколько вариантов.

1. Турбина очень тяжелая. В этой ветке есть способ изготовления самодельной легкой турбины. Мою турбину крутит маленький моторчик 12В/0,8А, причем на холостых оборотах потребление 0,25А.
2. Мотор от автопылесоса можно перемотать, но для этого нужны знания и опыт.
3. У чипдипа видел подходящий моторчик, сейчас ссылку дам
http://www.chipdip.ru/product/mot3.aspx
4. Автомобильный пылесос обычно гоняют не больше 15 минут, или при заведенной машине. Если в гараже есть розетка, то пользуют сетевой пылесос - он лучше чистит. Так что этот вариант не хорош. Очень рекомендую сделать легкую турбину.

Да, согласен - многовато - в перспективе нужно будет снизить энергозатраты. Но пока - собрать бы то, что есть . Старую тяжелую трубину использовать не буду, поэкспериментирую с автомобильным пылесосом.

Добавлено спустя 7 минут 26 секунд:

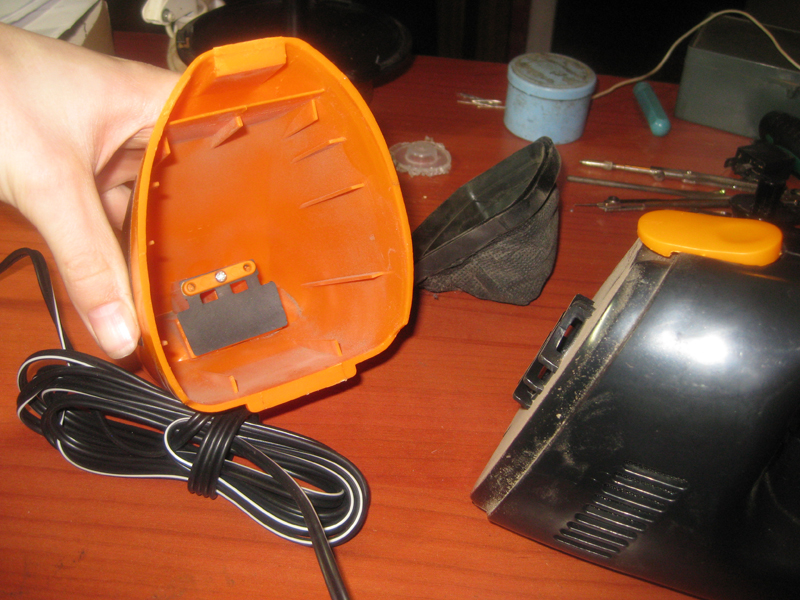

Кстати, в автопылесосе нашел интересную идею. Чтобы робот не сорил собранным в брюхе мусором, можно сделать маленький клапан, как оранжевом пылесборнике:


Кусочек тонкой резины. Когда работает турбина - он приподнимается. Когда выключена - закрывает жерло. Тогда не нужны лабринты в пылесборнике (которые понижают мощность всасывания).

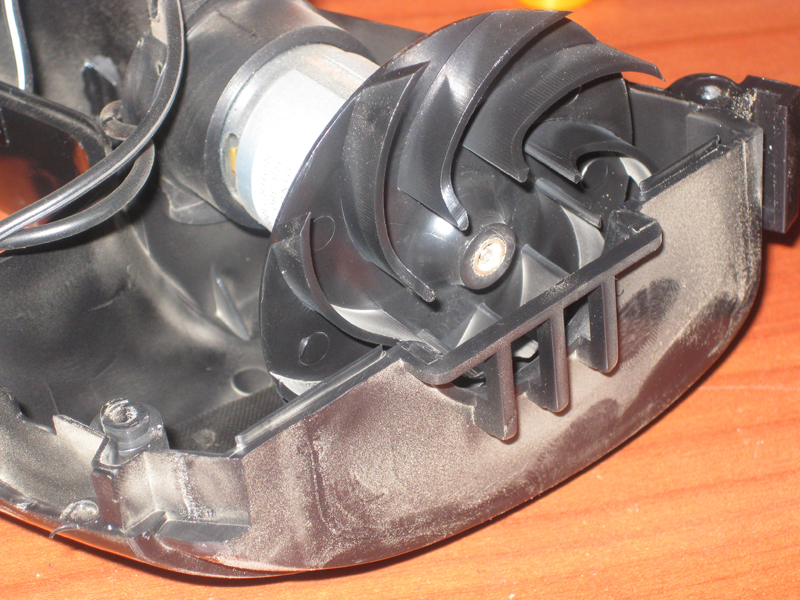

Турбинка в пылесосе странная. Просто закругленные лепестки без верхней крышки. В качестве верхнего буртика - те же лепески просто они чуть-чуть удлинняются к середине.


Вот уж точно - сказал кто-то на форуме - турбины - дело темное

2Dorry: насчет клапана в точку! Это как раз то, что МНЕ нужно вот уж правда: век живи век учись и.....
И турбина интересная надо подумать и пошуршать насчет этой конфигурации

Продолжу, однако.
Поэксперементировав с мех. защелками на удержание\сброс, для самостоятельной замены роботом на зарядной станции переполненного мусоросборника, не подобрал подходящего простого и надежного варианта.

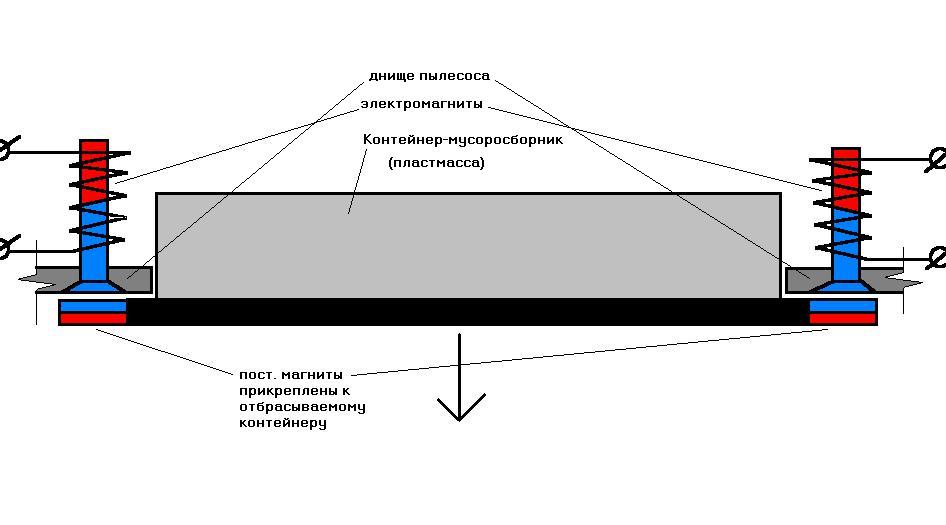

Вот надумал такой вариант (см. рисунок).
Т.е. в нормальном состоянии контейнер, своими пост. магнитами, просто "прилеплен" к мет. сердечникам эл. магнитов. В случае необходимости отстегнуть контейнер, кратковременно включаем эл.магниты, так, чтобы они стали одноименными полюсами с пост. магнитами. Одноименные полюса оттолкнутся и контейнер - сброшен.
Прицепление нового (чистого) контейнера, очевидно, будет происходить в обратном порядке...

ну , и потом эти контейнеры будут валяться на базе?

Проверил, контейнер отбрасывается хорошо!
Следующий этап - прицепление чистого.
Покатался со "случайным блужданием" - ф топку! Много повторов и много пропусков...
"Квадратная спираль" намного лучше.
Езду вдоль плинтуса планирую осуществить отдельным МК (если МЕГИ не хватит вдруг) используя синхронный детектор (для помехоустойчивости) на ИК СД и ИК ФД (не ТСОПы), два датчика с одной стороны, там где радиальная щетка. Преимущества этого метода: можно настроить на, почти, точное расстояние до стены. Недостатки громоздкость схемы...
При этом сама поездка вдоль стены - не вызывает сомнений, т.е. пока оба датчика "видят" препон - это значит стена и вдоль нее едем, до тех пор пока один из датчиков ее не потеряет или не сработает датчик бампера. Определить же, с самого начала, т.е. при столкновении с предметом - стена это или ножка стула, наверное, можно покрутившись на месте... Покрутиться на месте неплохо и в случае непараллельного стене движения (т.е. потери стены), для подкорректировки...
Пока это просто мысли вслух, возможно будут изменения, но ИМХО без двух датчиков сбоку, стену не распознать, а значит и двигаться вдоль стены без этого проблемно...
Ну пылесосит, однако, класно! мне нравится.
А может ну его этот плинтус, блин? При первых же проблемах, скорее всего, поездку вдоль стены отложу до лучших времен, чё-то геморно это ИМХО...

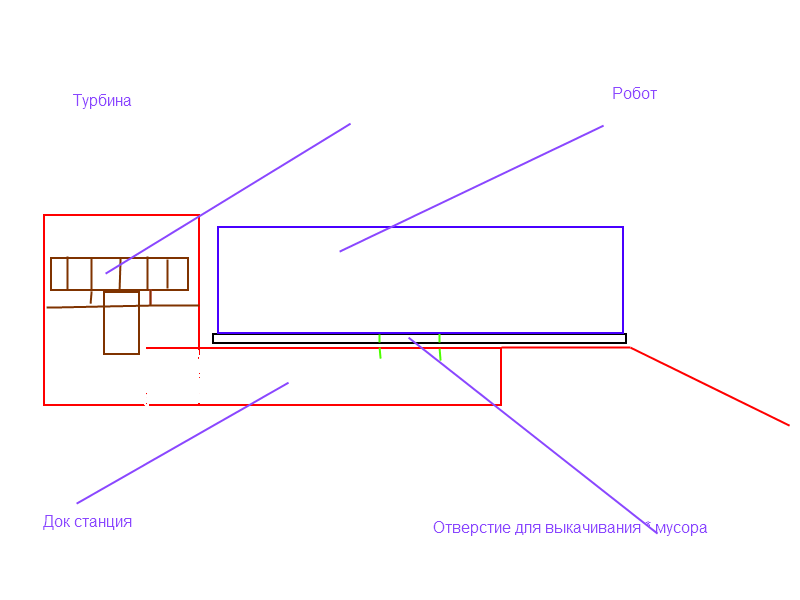

Vovan все супер Со съёмным мусоросборником думать надо , если хочешь чтобы он менял грязный контейнер на чистый то там без конвейера не обойтись . Лучше всего , на мой взгляд , чтобы док станция высасывала , весь мусор с робота . Это будет попроще , и пространства не так много уйдет .
Особо не рисовал , думаю тут все понятно будет
Кстати vovan , у тебя робот рис * засосет ? И из чего сделан фильтр

Корпус готовится к покраске , мусоросборник переделал , робот растет потихонечку

А у меня вопрос по зарядной станции, ведь от ее конструкции зависит расположение контактных электродов на роботе. Сперва я думал про конструкцию с "рогами", но она хороша для круглых роботов, а у меня перед плоский. Сейчас пришла в голову другая мысль (думаю на рисунке понятно где что), соответственно электроды будут спереди, один над другим. Хотелось бы посмотреть схематичные конструкции усов ваших зарядных станций, ну и конструктивную критику моего варианта и плюсы ваших вариантов.

Конструкция с отстегивающимся пылесборником очень интересна! Забавно было бы, наверное, за ним убирать, как за домашним животным Встал утром, почистил туалет кошки, убрал и помыл выброшенный пылесборник

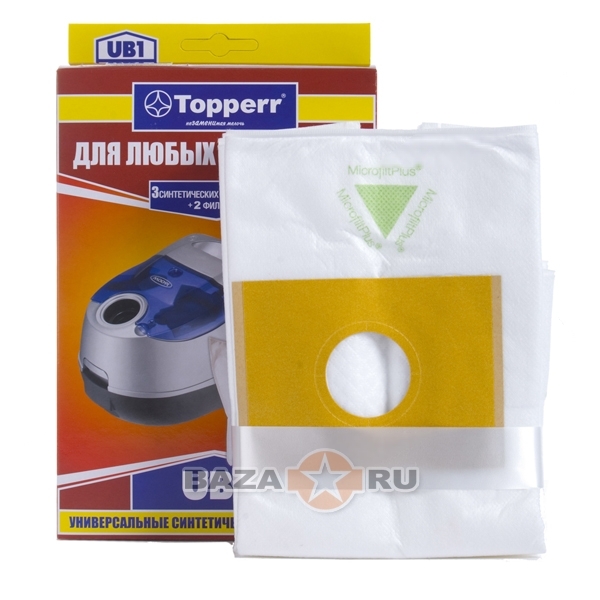

А вот по поводу фильтров - как мне кажется - лучше взять готовое. Я, например, купил комплект универсальных синтетических мешков для пылесоса. Вроде вот этого.


Три мешка из странного материала - похож на бумагу и на нетканую материю одновременно. И два фильтра для защиты турбины - отдаленно похожи на толстый синтепон. Покупал в магазине бытовой техники. Правда стоит набор 200 рублей - непонятно за что...

Зато куча разных фильтров получится! Для целой армады пылесосов!

yak-40 писал(а):

Radist писал(а):Хотелось бы посмотреть схематичные конструкции усов ваших зарядных станций

http://roboforum.ru/forum68/topic7188-30.html#p137853

давайте уж тогда и мой вариант добавим

forum90/topic9506-450.html#p203778
ну , естественно,контакты на базе подпружиненные

По рисунку не совсем понятно как именно контакты подпружинены. Я не сомневаюсь, что конструкций усов может быть много, мне бы хотелось их обсудить. Вот я пришел к предложенной выше конструкции, но может я чего-то не вижу, какого-то недостатка, который вам очевиден? Моя особенность - плоское "рыло", профиль "кирпич на колесиках".

ну как именно подпружиненны это уже конструкторское решение

IMHO самый простой вариант с подпружиниванием, это расположить контакты зарядки на бампере. Типа два в одном. И контакты подпружинены, и датчик камания базы не надо делать...
С "кирпичём" конечно сложнее. Как вариант: После первого касания (например углом бота) можно додавливать маршевыми двигателями до выравнивания бота относительно базы и до полного контакта с пластинами.

yak-40 писал(а):IMHO самый простой вариант с подпружиниванием, это расположить контакты зарядки на бампере....

ну вот, использовать мой вариант: на базе оставить контакты неподвижными , а ответный контакт ставить на бампер)
P.S. и еще с моим вариантом робот может быть хоть треугольным....один фиг наткнется, так как база закругленная
