Re: pashteet

Сообщение pashteet » 10 янв 2011, 17:55

Большое спасибо всем за разъяснения!
На схеме светодиод показан условно, вместо него 12В светодиодные ленточки в них 3 светика последовательно и резистор. 5В питание - тоже условно, на самом деле база транзистора будет подключена к выходу микроконтроллера через резистор. Суть схемы не управление яркостью (яркостью решил рулить через выход PWM на контроллере, и использовать ADC для определения положения ручки реостата), а возможности поочередно включать несколько лент, просто у меня задумка с РГБ ленточками
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Michael_K » 10 янв 2011, 18:05

pashteet писал(а):На схеме светодиод показан условно, вместо него 12В светодиодные ленточки в них 3 светика последовательно и резистор.

Нехилая поправочка.

С простым светодиодом и токоограничительным резистором обе схемы бы заработали.

С простым светодиодом но без токоограничительного резистора обе схемы некорректны.

С линейкой светодиодов нужно смотреть на падения напряжения, величину токоограничительного резистора и желаемый ток.
В любом случае на эмиттере никогда не будет напряжения больше, чем напряжение на базе минус 0.6 - 0.7 вольт.

З.Ы. Dead, биполярные транзисторы корректнее рассматривать в терминах токов, а не напряжений. (и с какого перепуга прямое напряжение на светодиоде вдруг станет 12 вольт?)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: pashteet

Сообщение pashteet » 10 янв 2011, 18:12

Понятно! А с полевиком будет работать? Если брать светодиодные ленточки (в каждой диоды с разным прямым падением и разными резисторами)?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Angel71 » 10 янв 2011, 18:14

в цифровых транзисторах резюки уже есть
Аватара пользователя
Angel71

Сообщения: 9666
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: pashteet

Сообщение Duhas » 10 янв 2011, 18:17

полевик управляется напряжением затвор-исток... положительным для N и отрицательным для Р канала... в пределах +-20вольт обычно от потенциала истока.. для открытия полного надо порядка 10-ти вольт, но многие полевики нормированы по сопротивления канала и на 4.5 вольта... так что в принципе можно управлять и 5-ю вольтами.. тем более есть специальные серии для управления логическим уровнем.. IRL у IR...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: pashteet

Сообщение =DeaD= » 10 янв 2011, 18:26

Michael_K писал(а):(и с какого перепуга прямое напряжение на светодиоде вдруг станет 12 вольт?)

А я сразу сказал:
=DeaD= писал(а):Объяснение на уровне слабо разбирающегося в этой теме :crazy:

:pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: pashteet

Сообщение pashteet » 10 янв 2011, 18:58

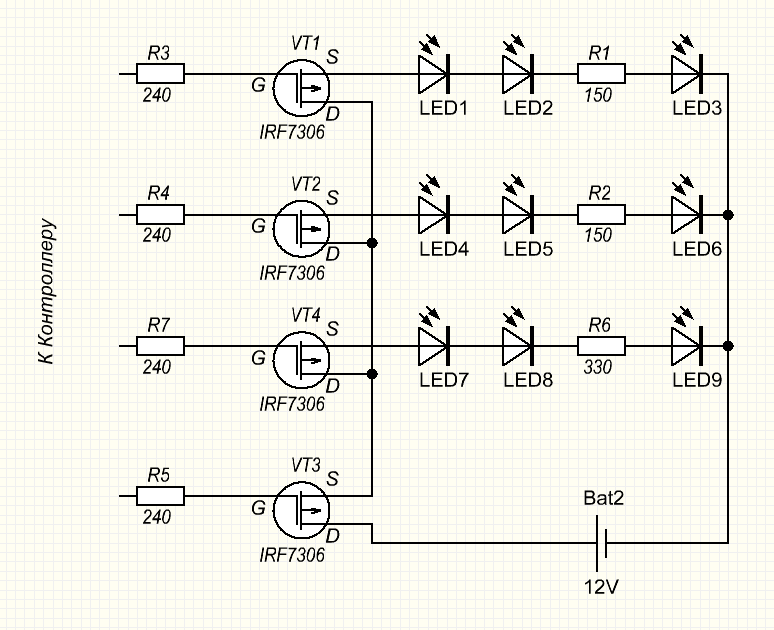

Посмотрите, пожалуйста, такая схема корректна и работоспособна? Нижний ключ будет использоваться для управления яркостью всей сборки
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Michael_K » 10 янв 2011, 19:09

Поменяйте S и D везде. Тогда будет работоспособна.
НО!!! чтобы закрыть эти транзисторы вам нужно будет подать на затвор 12 вольт. относительно минуса батареи.

Добавлено спустя 4 минуты 27 секунд:
Вам лучше взять N-канальные транзисторы и "перевернуть всю схему".
Ну вот как у вас NPN нарисован в первом варианте.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: pashteet

Сообщение =DeaD= » 10 янв 2011, 19:11

У него земля общая у всех лент :wink:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: pashteet

Сообщение Michael_K » 10 янв 2011, 19:15

Ааа...
ну тогда просто поменять исток со стоком (сейчас они вверх ногами нарисованы - ток через встроенные диоды идет). А затворы дергать через еще одни мелкие транзисторы.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: pashteet

Сообщение pashteet » 10 янв 2011, 19:17

Переворачивать схему не вариант =(
При включении транзисторы будут закрыты? Или моментально откроются (на сколько-то процентов)?
Мне нужно чтоб при включении все транзисторы были закрыты, а потом я их буду контроллером по очереди открывать. Яркость (нижний транзистор) будет регулироваться от 50 до 100%, все остальные будут на 100% открыты. Главное по очереди зажечь
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение =DeaD= » 10 янв 2011, 19:20

Я бы поставил P-мосфеты, типа как указывал в SO-8, а на входе мосфетов 1к резисторы и мелкие N-мосфеты типа BSS123 или еще какие-нибудь такого типа.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: pashteet

Сообщение pashteet » 10 янв 2011, 19:23

так это и есть сдвоенные Р-мосфеты в SO-8, просто в программе нет обозначения сдвоенных транзисторов, ну я так и нарисовал.
А без доп. транзисторов никак? боюсь у меня они по размерам не поместятся =(
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Michael_K » 10 янв 2011, 19:31

никак
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: pashteet

Сообщение pashteet » 10 янв 2011, 19:39

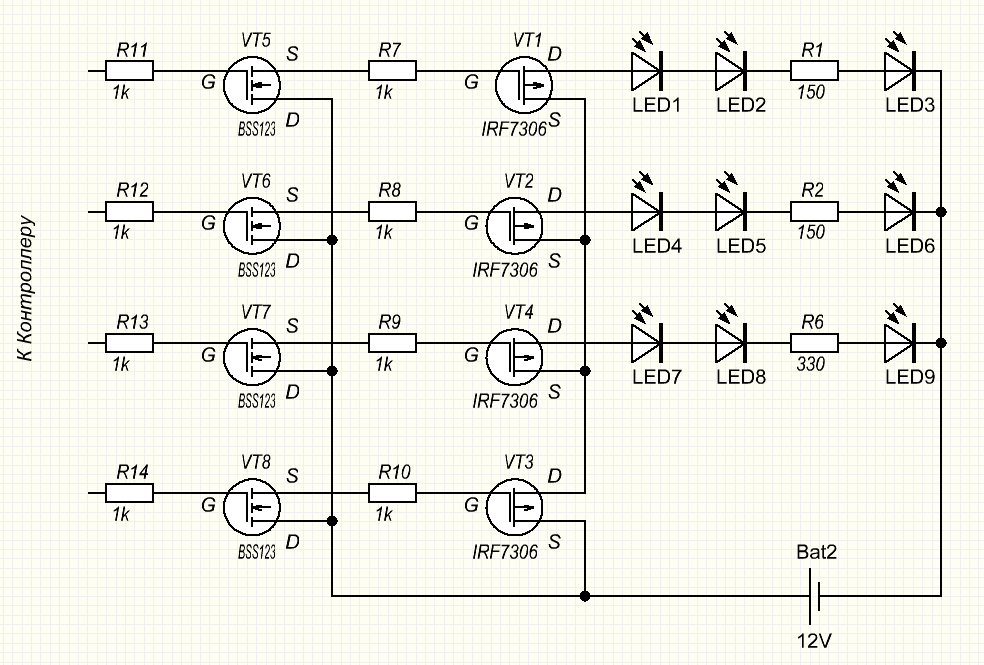

Вот так?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович
