Re: pashteet

Сообщение =DeaD= » 14 ноя 2010, 23:05

Не проще купить для мобил аккум тонкий и разобрать?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: pashteet

Сообщение pashteet » 15 ноя 2010, 00:02

Как вариант, спасибо
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Grem » 15 ноя 2010, 00:45

От мобил подойдут если ток разряда небольшой ведь.
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1530
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия
прог. языки: Java, C

Re: pashteet

Сообщение pashteet » 15 ноя 2010, 10:58

Да, мне ток нужен не большой
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение pashteet » 05 янв 2011, 13:11

Помогите плиз, я чет туплю. Можно ли на 555 таймере сделать регулятор ШИМ для управления яркостью светодиодов?

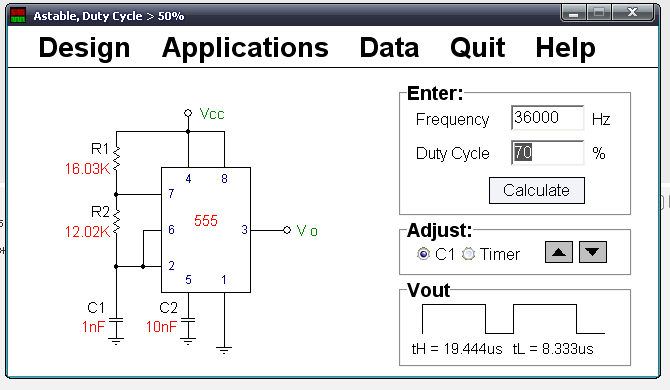

Попробовал собрать по такой схеме:


вместо резисторов поставил реостат (крутилку) на 50кОм, получилось что яркость регулируется в чень узком диапазоне поворота ручки (где-то 15-20 градусов), нужно чтоб ручку можно было вращать от упора до упора, при этом яркость должна изменяться от 50 до 100% Можно ли так сделать?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение pashteet » 10 янв 2011, 14:03

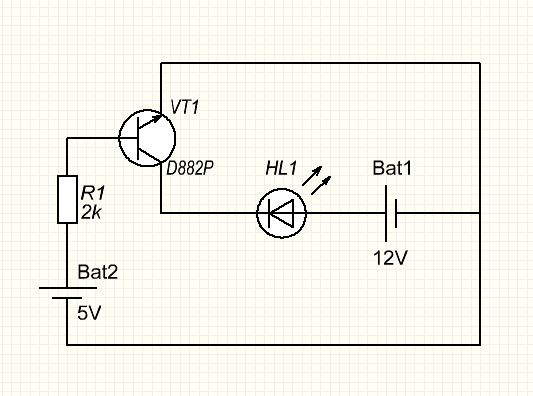

Объясните пожалуйста, почем если я собираю схему вот так:


То все работает, светодиод светится.

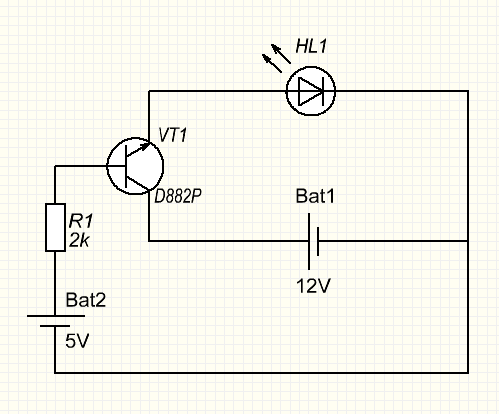

А если собираю вот так:


То светодиод не светится :(

Объясните, кому не сложно, чего не хватает на второй схеме?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение =DeaD= » 10 янв 2011, 14:12

Объяснение на уровне слабо разбирающегося в этой теме :crazy:

Потому что транзистор NPN, на базу надо подавать существенный "+" относительно эмиттера (который нижний вывод).

На первой схеме ты подал на эммитер 0, а на базу +5В. Всё работает.

А на второй схеме ты подал на эммитер то, что осталось от включенного на минимальный ток светика (там вроде как раз +12В будет на эмиттере), а на базу +5В. Ничего не работает :pardon:, потому что потенциал базы относительно эмиттера не существенный "+", а даже наоборот - существенный "-".
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: pashteet

Сообщение pashteet » 10 янв 2011, 15:15

Помогите, пожалуйста, подобрать транзистор, мне нужно с помощью контроллера включать светодиодные ленты на 12В, нагрузка меньше 1А, причем все ленточки имеют общий "-"
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение =DeaD= » 10 янв 2011, 15:18

Если общий "-", тогда надо PNP-транзисторы, а лучше P-мосфеты. Ими как раз на 12В отлично рулить.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: pashteet

Сообщение pashteet » 10 янв 2011, 15:20

Подскажи плиз какой-нибудь Р-мосфет, популярный и не дорогой, лучше в СМД корпусе до 1А
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение =DeaD= » 10 янв 2011, 15:25

Ну я на IRF сижу, выбирай любой сдвоенный P+P мосфет в SO-8 корпусе:
http://www.promelec.ru/catalog_info/50/100/395/417/
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: pashteet

Сообщение pashteet » 10 янв 2011, 15:30

ой спасибо за такую табличку, мне ее не хватало
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Duhas » 10 янв 2011, 16:11

«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: pashteet

Сообщение yak-40 » 10 янв 2011, 16:17

По поводу вышеприведённых схем.
Во первых: И в первой и во второй схеме светодиодам не хватает токоограничивающих резисторов. Они без них просто-напросто сгорят :D
Во вторых: Первая схема - это обычный усилитель с общим эмиттером. Базового тока от 5 вольтовой батареи через резистор 2ком вполне достаточно для открытия транзистора. Вторая-же схема, это эмиттерный повторитель, отличается он от первой тем, что усиливает ток, не увеличивая напряжение. Тоесть, что на базе, то и на эмиттере.
Поэтому, что-бы зажечь светодиод по второй схеме, надо подать на базу напряжение около 12 В.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: pashteet

Сообщение Angel71 » 10 янв 2011, 16:51

нужно будет порыть, чего я перед нг понабрал для светодиодных лент. светики, ленты, линзы, микры все уже откопал и по полочкам положил :( а где все транзы
на 555 регуль яркости делается. как именно пока не знаю, позже возможно буду делать, если dmx не начну "щупать"
в лентах резюки есть, а как на вышеприведеных схемах :oops: лучше в топку такое
имхо для создания лент на маломощных светиках лучше резюки. для нескольких маломощных светиков и при необходимости управлять яркостью каждого по многим причинал лучше взять спец микры. самый бюджетный вариант это stp16c595.
для мощных уже что-то на подобии ncp3066
