Re: pashteet

Сообщение =DeaD= » 05 фев 2011, 17:19

Варианты: источник питания не тянет, схему криво собрал (и не показываешь), программу криво написал (в васике я не шарю, Do точно делает вечный цикл? как у тебя там переполнение pwm обрабатывается?)

выбирай любой :pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: pashteet

Сообщение pashteet » 05 фев 2011, 17:19

и еще транзисторы маленькие - просто кипяток, обжегся нафиг
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение =DeaD= » 05 фев 2011, 17:21

Кстати, да, поставь токоограничительный резистор хотя-бы в 10 Ом до затвора P-мосфета.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: pashteet

Сообщение pashteet » 05 фев 2011, 17:24

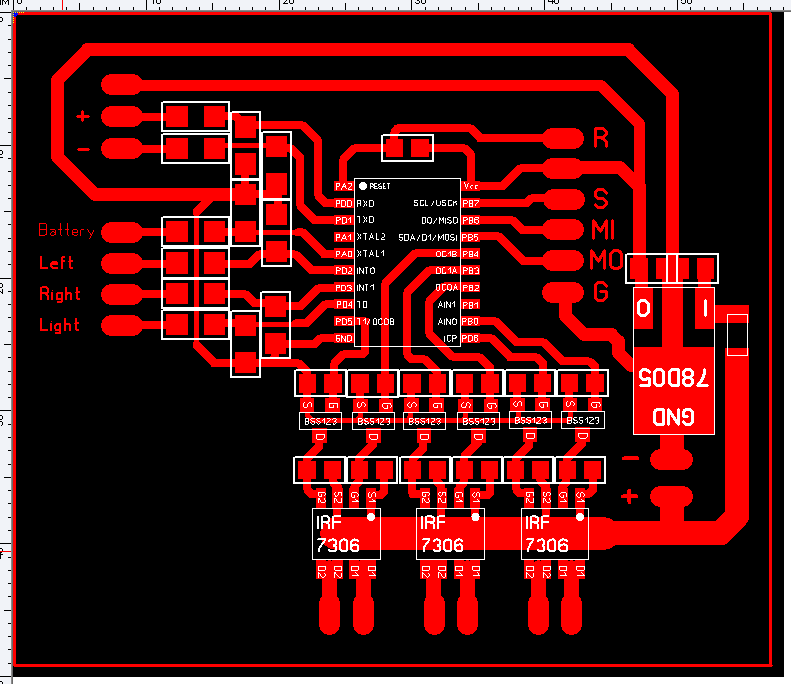

Схема


Добавлено спустя 1 минуту 11 секунд:
На предмет замыканий проверял

Добавлено спустя 1 минуту 6 секунд:
=DeaD= писал(а):Кстати, да, поставь токоограничительный резистор хотя-бы в 10 Ом до затвора P-мосфета.

Нету таких в наличии, да и на печатку они уже не поместятся
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение =DeaD= » 05 фев 2011, 17:30

Хде электролит? И хде схема? Это печатка!
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: pashteet

Сообщение pashteet » 05 фев 2011, 17:39

схема только в голове :oops: электролит забыл, изначально хотел его навесом припаять
Перепаял резюки обратно со 150Ом на 1КОм, транзисторы перестали греться, контроллер перестал сбрасываться. Электролит поставлю :oops:

Добавлено спустя 3 минуты 13 секунд:
Блин, контроллер сбрасываться не перестал :( это было ложное, обманчивое впечатление :(
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение =DeaD= » 05 фев 2011, 17:42

Электролит ставь уже. И питаешь от чего?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: pashteet

Сообщение pashteet » 05 фев 2011, 17:44

:Yahoo!: :Bravo: :good:
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение =DeaD= » 05 фев 2011, 18:15

Электролит помог? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: pashteet

Сообщение pashteet » 05 фев 2011, 20:33

Да!

Добавлено спустя 1 час 51 минуту 9 секунд:
На одной из 4-х ленточек начали проявляться артефакты. Нужно уменьшить подтягивающий резистор на irf7306? Сейчас там стоит 1КОм
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович
