Re: pashteet

Сообщение Angel71 » 10 янв 2011, 21:25

ацп нет, зато есть достаточно шимов и памяти поболее. вместо потенциометра можно кнопки. в 8й есть ацп, но на шимчик меньше. млф`ная так же ооочень мелкая. :oops: я эт со своими таракакнами к тому, что под 13ю програмить малость посложней, да и органичена она жутко. :) кста ещё один тараканчик: можно подключить резистивный сенсор от мобилки, а под него картиночку какую. :wink: клавы зашибись получаются и недорого
Аватара пользователя
Angel71

Сообщения: 9754
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: pashteet

Сообщение pashteet » 10 янв 2011, 21:26

Учтем! :)
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение pashteet » 12 янв 2011, 22:14

блин,залип с этой тини13, подскажите пожалуйста, как из 10-и битного АЦП сделать 8-и битный на Баскоме?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение pashteet » 13 янв 2011, 19:59

Собственно вот что получилось на тиньке13. Использовано 97% доступного места :crazy:



Добавлено спустя 4 минуты 16 секунд:

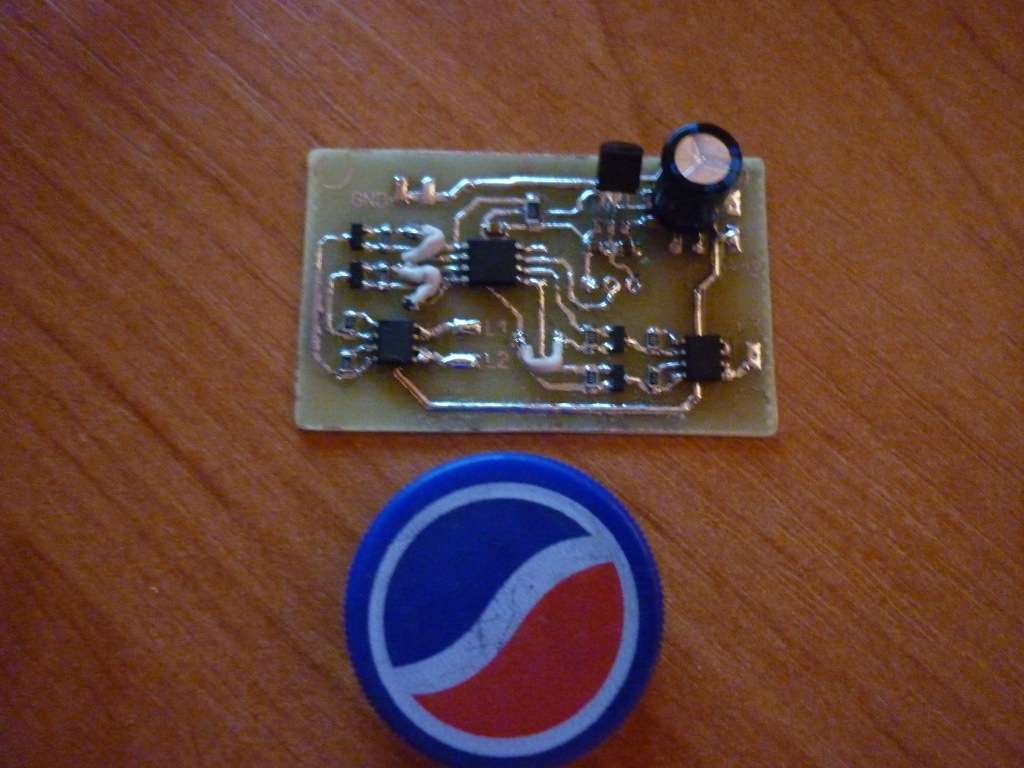

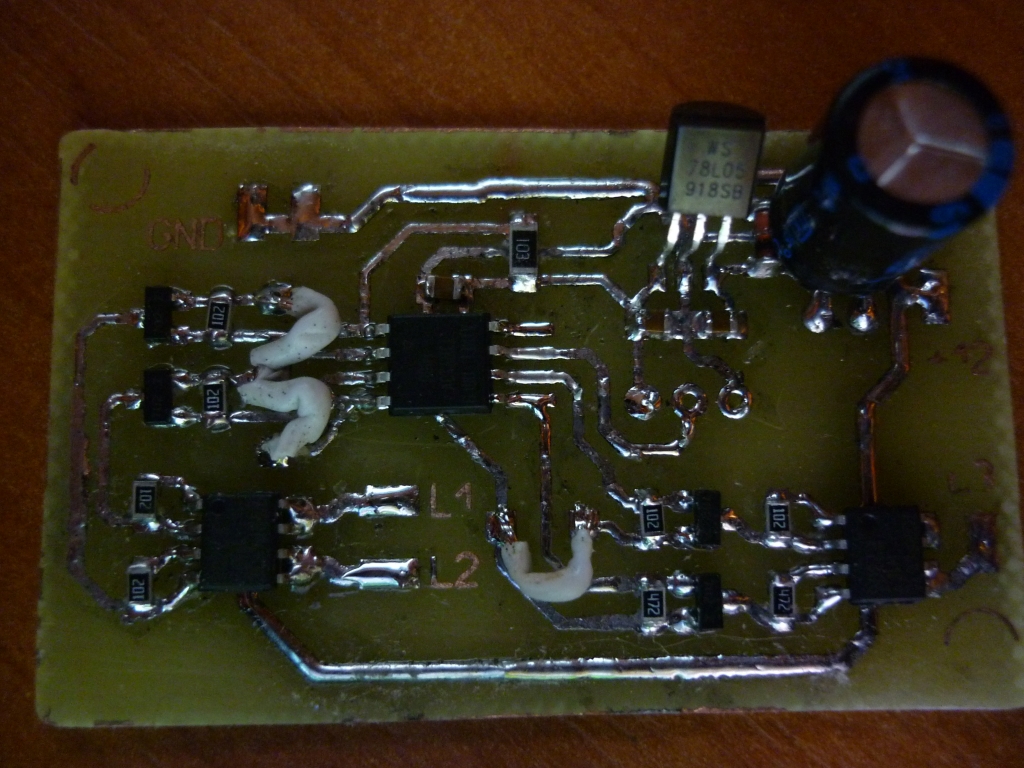

и фотки контроллера

Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение pashteet » 19 янв 2011, 21:33

Хочу собрать для машины ШИМ регулятор для вентилятора отопителя. Мощность эл. двигателя 90Вт, номинальное напряжение 12В. Подскажите пожалуйста, если я возьму за основу схему wiki/OR-MD2-10A-12V-Z только на один канал, то такой регулятор потянет этот мотор, по мощности вроде потянет, но вдруг есть нюансы? И еще, двигатель не будет ли пищать от ШИМ регулирования?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Michael_K » 19 янв 2011, 21:50

а... вам его в разные стороны крутить надо? :shock:
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: pashteet

Сообщение pashteet » 19 янв 2011, 21:54

нее, можно половинку канала, крутить нужно только в одну сторону
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Michael_K » 19 янв 2011, 21:56

да вам вообще один транзистор нужен.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: pashteet

Сообщение pashteet » 19 янв 2011, 22:02

IRF3704S подойдет? (подсмотрел в схеме драйвера)

Добавлено спустя 42 секунды:
он вроде на 70А по даташиту. Меня больше интересует не будет ли двигатель пищать?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Michael_K » 19 янв 2011, 22:22

Если ШИМ сделаете больше 20 килогерц, пищать не будет.
Чтобы правильно открыть транзюк на 20килогерцах (и он не грелся),
затвор лучше дергать драйвером. Например, половинкой IR4426...
(это то что в голову пришло - их сейчас море разных.
Вам нужен драйвер N-канального транзистора "нижнего плеча").

Добавлено спустя 25 секунд:
диод защитный вокруг обмотки не забудьте.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: pashteet

Сообщение pashteet » 19 янв 2011, 22:23

Спасибо!
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Michael_K » 19 янв 2011, 22:24

pashteet писал(а):IRF3704S подойдет? (подсмотрел в схеме драйвера)

да.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: pashteet

Сообщение pashteet » 19 янв 2011, 22:53

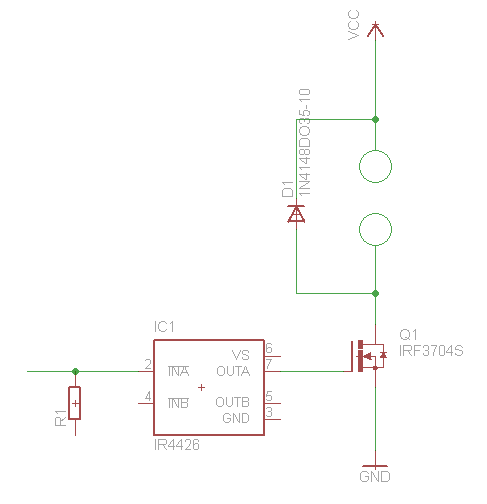

За Игл не пинайте, я только учусь в нем рисовать :)
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Michael_K » 19 янв 2011, 23:02

угу. VS к плюс двенадцати и кондер с нее на землю рядом с микросхемкой.
резюк внутри ирки есть. и он, по-моему, вверх (если не ошибаюсь)...
- в даташите должно быть нарисовано.

В затвор можно поставить резюк маленький - ом двадцать... хотя можно и так оставить в принципе.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: pashteet

Сообщение pashteet » 19 янв 2011, 23:06

Большое спасибо за консультации!
Второй канал IR4426 будет плавно включать фары и плавно их гасить
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович
