Re: pashteet

Сообщение Michael_K » 10 янв 2011, 19:54

Млин...
:)
Ща, нарисую.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: pashteet

Сообщение pashteet » 10 янв 2011, 19:59

:oops:

Добавлено спустя 3 минуты 5 секунд:
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Duhas » 10 янв 2011, 20:01

а нафига тебе там общий ? он будет постоянно ВКЛ при работе ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: pashteet

Сообщение =DeaD= » 10 янв 2011, 20:02

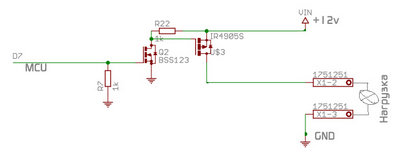

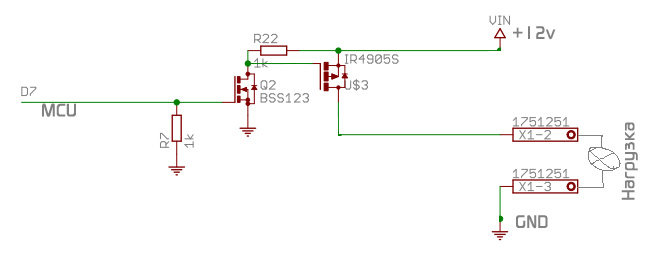

Вот у нас с AHDS, только между MCU и BSS123 еще резистор надо и можно небольшой резистор между BSS123 и P-мосфетом.
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: pashteet

Сообщение pashteet » 10 янв 2011, 20:03

Непонял, где общий? и что там будет ВКЛ постоянно?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Duhas » 10 янв 2011, 20:04

я о VT3
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: pashteet

Сообщение pashteet » 10 янв 2011, 20:05

а подтяжка в 1кОм для того что бы транзистор закрывался?

Добавлено спустя 44 секунды:
Duhas писал(а):я о VT3

Он будет яркостью управлять в режиме ШИМ
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

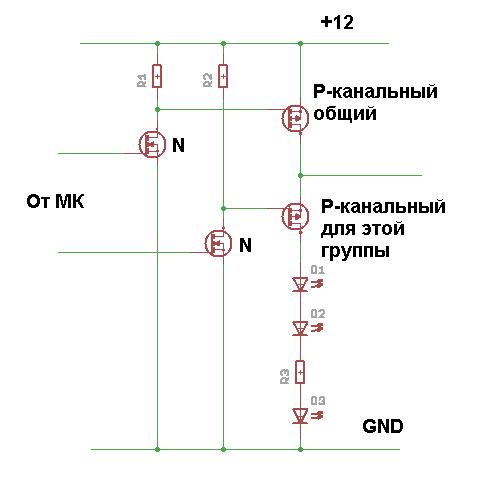

Сообщение Michael_K » 10 янв 2011, 20:11


N-канальные маломощные транзисторы тянут затворы силовых вниз.
Силовые P-канальные включают светодиоды.
Для красоты затворы маломощных можно притянуть вниз (чтобы при оторванных ногах или при включении "артефакты" не лезли)... Маломощные N-канальные транзисторы можно заменить на
любой NPN (не забудьте резистор в базу). эмиттером за землю, коллектором к затвору силового транзюка.

А вообще, почитайте что ли про транзисторы - там же просто все. И вопросов таких возникать не будет больше никогда...

Добавлено спустя 36 секунд:
Опередили :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: pashteet

Сообщение pashteet » 10 янв 2011, 20:15

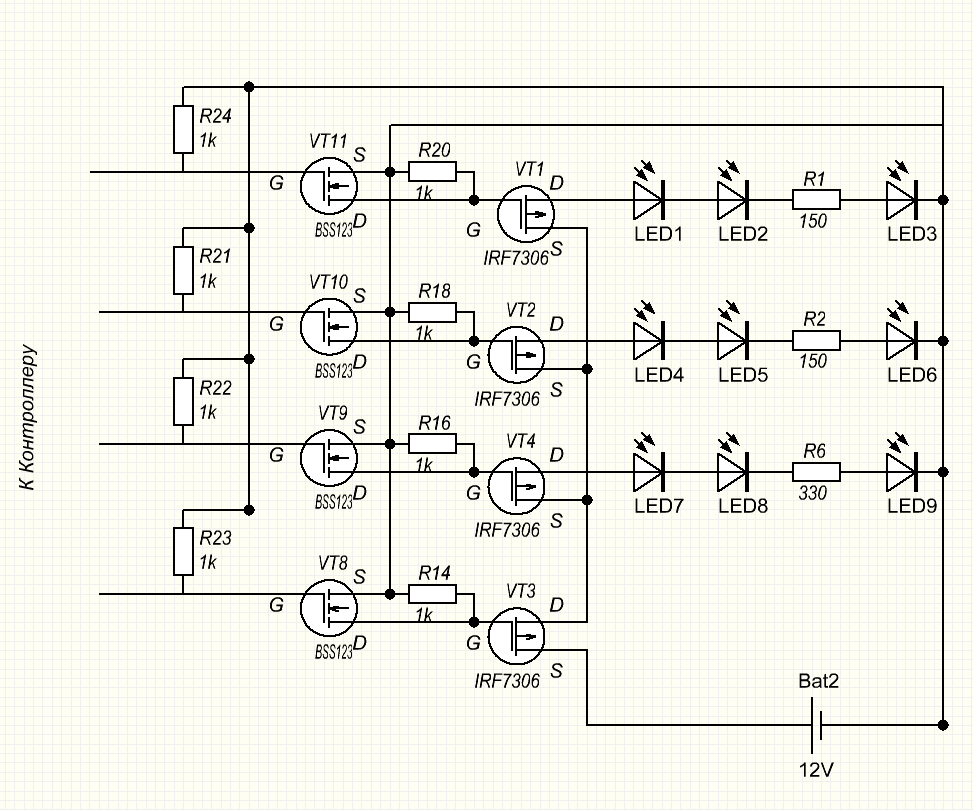

вот, нарисовал, правда криво и запутанно, но вроде все правильно


Добавлено спустя 2 минуты 38 секунд:

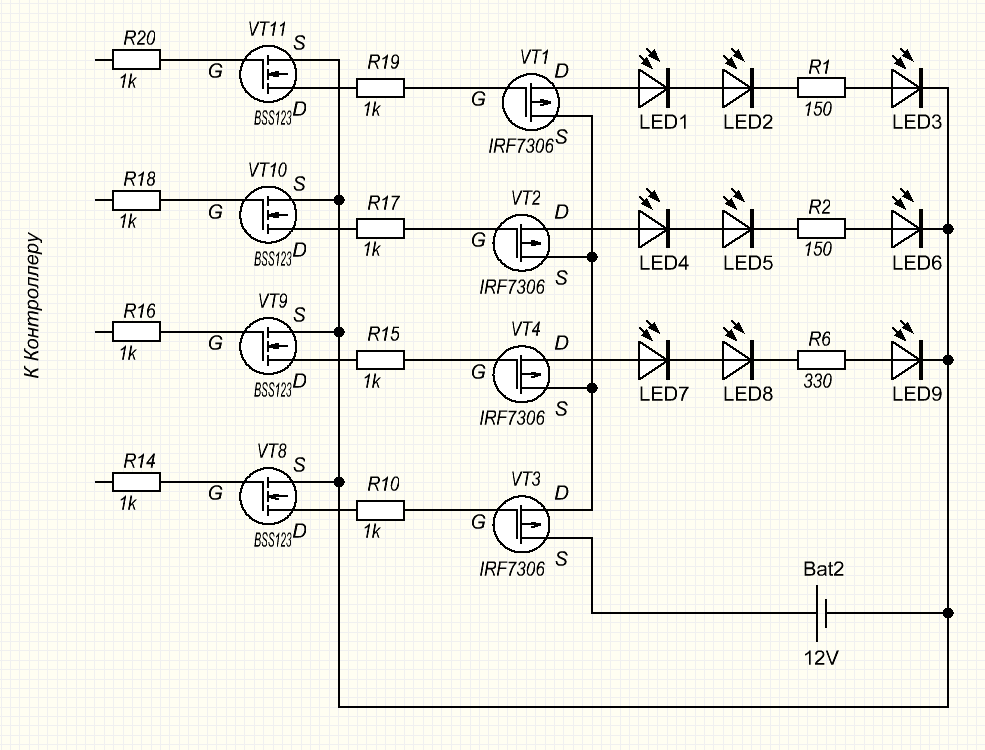

блин, неправильно, Р-канального нужно к +12 притянуть
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение yak-40 » 10 янв 2011, 20:17

pashteet писал(а):Он будет яркостью управлять в режиме ШИМ

А что, трёхканальный ШИМ слабо сделать? Было-бы всё намного проще.

Добавлено спустя 44 секунды:
Три мосфета, и фсё :D
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: pashteet

Сообщение pashteet » 10 янв 2011, 20:19

у меня МК Тини13, там 2 ШИМа
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Duhas » 10 янв 2011, 20:22

а софтом ? )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: pashteet

Сообщение pashteet » 10 янв 2011, 20:25

Можно софтом, об этом не подумал
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: pashteet

Сообщение Angel71 » 10 янв 2011, 20:50

yak-40 писал(а):Три мосфета, и фсё :D

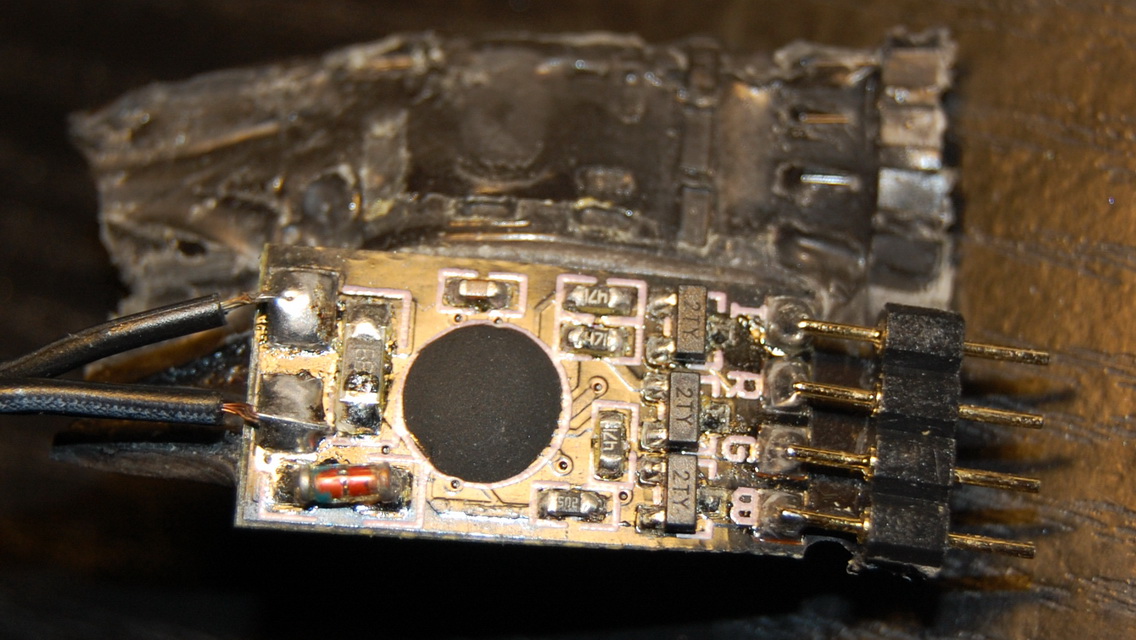

:D эт чтоб примерно вот так компактненько было?

(именно эта плата для общего +)
pashteet, лучше тини2313. по цене примерно тоже, но на 2313 поболее наворотить можно.
Аватара пользователя
Angel71

Сообщения: 9665
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: pashteet

Сообщение pashteet » 10 янв 2011, 20:53

тини 2313 не имеет АЦП, все уже продумано, ножек тиньки 13 впритык хватает и места много не нужно ей.
Кстати моя схема с общим минусом
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович
