Манипулятор на сервах по технологии лаз. резки из пластика

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение =DeaD= » 26 июн 2009, 19:04

======================================================================================
Вот такой в итоге этой темы получился манипулятор:

Еще сделали лайт-версию:

Видео:



Чертежи получившегося манипулятора в программе Solidworks:
download/file.php?id=11012
======================================================================================
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение Duhas » 10 сен 2009, 11:24

эта эластичность называется колебательностью переходного процесса.. не оптимизированного под такие моменты инерции ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение =DeaD= » 10 сен 2009, 11:30

2Duhas: Чего? Какая еще колебательность? :) под нагрузкой манипулятор прогибается просто и всё. При чем тут колебания? :)

Кстати еще меня гложет такая тема - у металлических серв HXT12K нету качалок круглых :( то ли уродовать имеющиеся качалки то ли что...

Добавлено спустя 27 секунд:
Видимо буду делать отверстия под 1-сторонние качалки из HXT12K
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение Duhas » 10 сен 2009, 11:37

ну выше кто-то писал.. я понял что о клебательности речь ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение =DeaD= » 10 сен 2009, 12:19

Люфты не фигня, надо по возможности их устранить. Хотя и с ними можно как-то жить, но сложнее. Это всё равно что люфт рулевого колеса - ездить можно, но лучше не ездить так, по возможности :)

Про ощупывание - нужны датчики множественные на клешне, пока не думал даже в эту сторону.

Впрочем вот видно как манипулятор от LynxMotion тоже не лишен расколбаса:


Добавлено спустя 1 минуту 35 секунд:
Вот тоже легкий расколбас:


Добавлено спустя 54 секунды:
Так что это просто упругость серв, от неё никуда не деться. Тут уж какие сервы купишь.
А вот упругость пластика я минимизирую.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение DrZugrik » 10 сен 2009, 14:33

ну вот про то что люфт у человека это зря, вот посмотрите на мастеров боевых искусств или тренировки шаолиньских монахов, удар можно остановить совершенно в любой точке и на любой скорости, так что тут дело тренировки...
еще вот такое предложение по поводу торможения. для того чтобы не тормозить заранее можно пускать обратный импульс (на обратное вращение)? Правда тут надо будет брать сервы с более мощными шестернями,пластмасса может уже неочень то выдержать если движок мощный, и кондер еще на движок повесить чтобы обратный импульс ненароком обмотки не загубил. Или такое невозможно ?

а еще можно сделать чтобы у захвата было вращение вокруг своей оси, ну например гайки закручивать или чтонибудь повернуть...

а еще схему управления можно спрятать под основание - вопервых дополнительный вес основаня, чтобы не шаталась вся конструкция, а вовторых ненадо лихних коробок, и надужу только USB ваход и питалово ну и выключатель =)
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение =DeaD= » 10 сен 2009, 14:57

DrZugrik писал(а):еще вот такое предложение по поводу торможения. для того чтобы не тормозить заранее можно пускать обратный импульс (на обратное вращение)? Правда тут надо будет брать сервы с более мощными шестернями,пластмасса может уже неочень то выдержать если движок мощный, и кондер еще на движок повесить чтобы обратный импульс ненароком обмотки не загубил. Или такое невозможно ?

Ну не буду я модифицировать сервы, их без меня нормально разработали - это целая индустрия. Как минимум давайте всякие предложения по улучшению серв в других темах.

DrZugrik писал(а):а еще можно сделать чтобы у захвата было вращение вокруг своей оси, ну например гайки закручивать или чтонибудь повернуть...

Это предусмотрено, но просто сервы HXT900 кончились, а стандартную туда ставить не хотел :)


DrZugrik писал(а):а еще схему управления можно спрятать под основание - вопервых дополнительный вес основаня, чтобы не шаталась вся конструкция, а вовторых ненадо лихних коробок, и надужу только USB ваход и питалово ну и выключатель =)

Схема управления слишком легкая. USB-входа нет.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение Vorral » 10 сен 2009, 17:02

Согласен. Выскажу своё мнение по поводу сабжа. Манипулятор хорош, считаю, что механический что то докручивать в нём не правильно. Думаю пружины в отличии от гексапода, здесь лишнее, так как неизвестно заранее что будет делать манипулятор(в отличии от ноги паука).
Vorral

Сообщения: 873
Зарегистрирован: 11 сен 2008, 17:18
Откуда: Москва
прог. языки: Delphi
ФИО: Владислав

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение =DeaD= » 10 сен 2009, 17:18

Пружины будут. Не хочешь - не ставь :) думаю все захотят :)

Добавлено спустя 47 секунд:
Манипулятор как бы странным не казалось - известно что будет делать - манипулировать объектами, преимущественно поднимая их :) поэтому компенсировать его вес и может чуть больше - разумное решение.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение Vorral » 10 сен 2009, 18:02

>думаю все захотят
эти "все" для начала хоть манипулятор захотеть должны )) А то какая вещь крутая разговоров много. А вот кто решится взять такой без софта управления и написать его, вот это вопрос. На готовое желающих тьма, да и советы давать много кто умеет, а как что то сделать нужно... :) В общем посмотрим как народные массы будут им "манипулировать объектами".
Vorral

Сообщения: 873
Зарегистрирован: 11 сен 2008, 17:18
Откуда: Москва
прог. языки: Delphi
ФИО: Владислав

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение =DeaD= » 10 сен 2009, 18:33

2Vorral: Что такое "без софта управления"? Надеюсь ты не про зрение? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение Vorral » 10 сен 2009, 18:53

Я не имел ввиду конкретно зрение. Я имел ввиду любую программу, которая позволит навести мост между объектом манипулирования и самим манипулятором и их взаимодействием.

Добавлено спустя 5 минут 8 секунд:
Например, некая нарисованная модель манипулятора в окне программы и чтобы им можно было управлять мышкой. Типа левая кнопка сжать клешню, правая наоборот, колёсико выполняет свои функции, движение мыши свои. А на картинке показывается как программа видит, то что должно произойти с манипулятором.
Vorral

Сообщения: 873
Зарегистрирован: 11 сен 2008, 17:18
Откуда: Москва
прог. языки: Delphi
ФИО: Владислав

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение nest » 10 сен 2009, 19:20

имхо.
все колебания/качания - от маложёсткости.
можно дело чуть улучшить, если двигать суставы с ускорением.
если ничего в конструкции не менять - всё равно будет качаться как тополь на плющихе.
пружинки/демпфера - тоже не решение.
ед. путь: увеличивать жёсткость.

ну... это если вопрос стоит именно об избавлении от качаний.
в остальном - как дешёвая игрушка конструкция себя оправдает.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение frig » 10 сен 2009, 20:22

просмотрел внимательно картинки, согласен с nest. имхо если бы на каждую пару ребер рычага положить плоскую деталюху (хотябы с одной стороны) то должно стать получше. ну и клеить было бы идеально. винты полюбому дадут люфт :pardon:
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение =DeaD= » 10 сен 2009, 20:25

Не понял про каждую пару ребер рычага и плоскую деталюху...

Добавлено спустя 46 секунд:

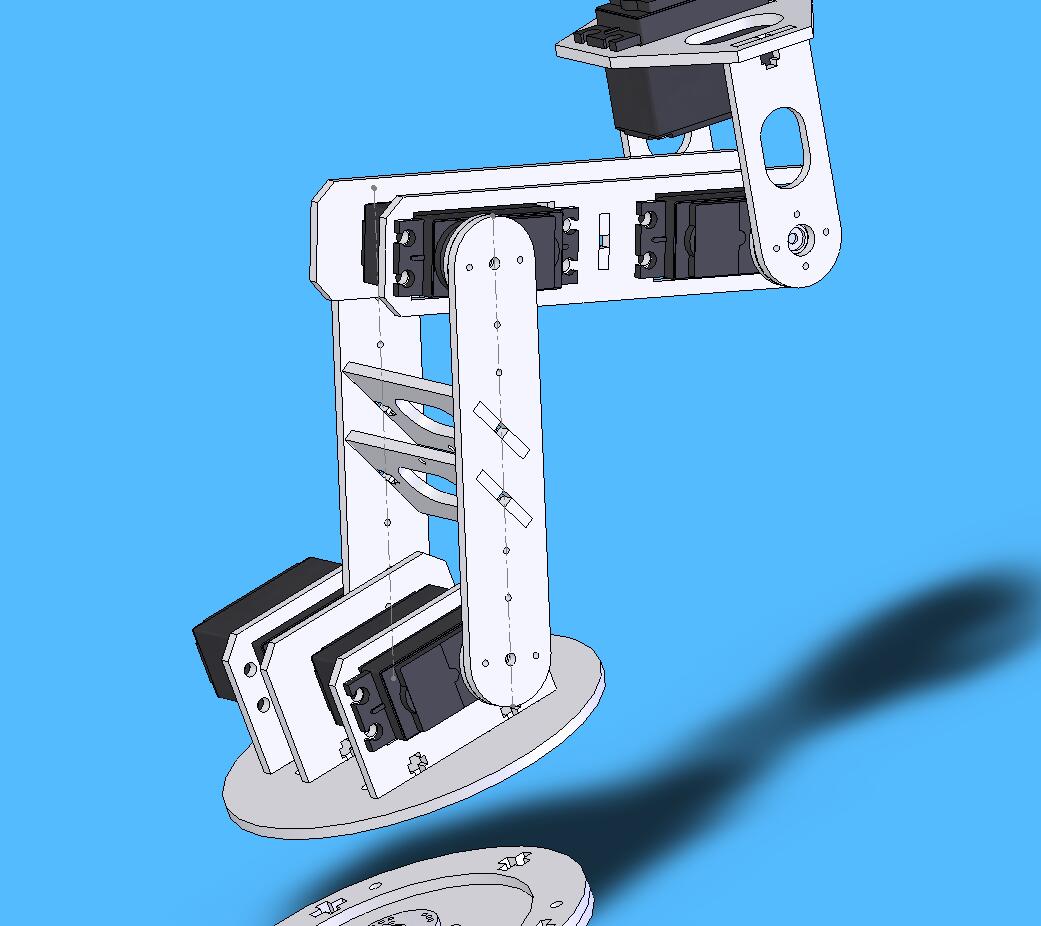

Я сейчас вот как ребра хочу сделать:

Добавлено спустя 23 секунды:
Смотреть только первый сустав :)
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Манипулятор на сервах по технологии лаз. резки из пластика

Сообщение nest » 10 сен 2009, 20:27

=DeaD=, скопируй откосины с башенного крана.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm
