Клапаны для пневматики любительских роботов

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 22 ноя 2009, 00:17

кран буксы дорогие путевые та))
:cry:

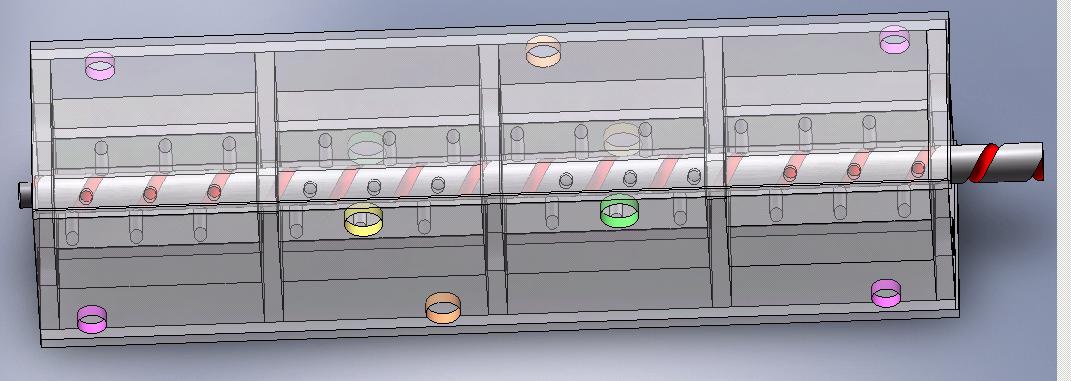

клапан винтовой.JPG
это попытка максимально корпус вырезать из плоских деталей ,почти удачная, боковые упоры и соединение магистралей не показаны..магистрали не знаю как лучше выполнить..

цвет отверстий определяет общее подключение на магистраль(вход выход на поршень,вход выход на магистраль, канал винтовой)
моделька винта

из этого буду мучать серьезный клапан
.JPG
это винт на длинный клапан ,с полной осевой компенсацией давления
.JPG (7.1 КиБ) Просмотров: 714

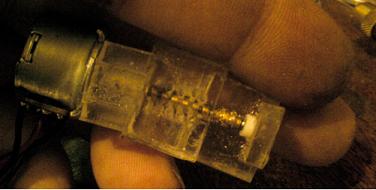

а теперь :ROFL: попытка сделать одну секцию без станков)(не оконченая,еще не сдался :crazy: ) :oops:
Вложения
шагового от флопаря.JPG
шагового от флопаря.JPG (11.92 КиБ) Просмотров: 715
но проворачивается.JPG
но проворачивается.JPG (10.7 КиБ) Просмотров: 722
.JPG

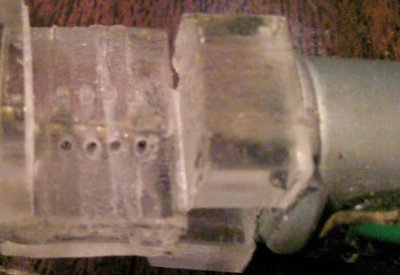

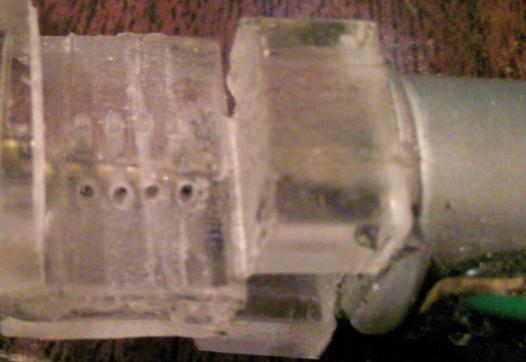

сопла сверлятся легко с любым шагом главное сверло нормальное, там 1мм диаметр
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение frig » 22 ноя 2009, 12:57


.JPG


а самоварный неплох НО есть большое но!....там силы терния ахрененные..по конусу)


ну во первых там будет либо утечка в левый канал, либо надо ставить резинку чтобы ее не было. в любом случае давления вот так вот сверху вниз НЕ БУДЕТ. также как и удара при открытии клапана, так как диаметры в месте проточки равны а значит и силы действующие на эти плоскости также будут равны. все в нем хорошо, если бы не резинкой по кромке елозить :-(. ее и обработать там нормально в этом месте будет проблематично... а так одни плюсы.

Добавлено спустя 51 секунду:
а теперь :ROFL: попытка сделать одну секцию без станков)(не оконченая,еще не сдался :crazy: ) :oops:


выглядит брутально :crazy: :D
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Клапаны для пневматики любительских роботов

Сообщение lebaon » 22 ноя 2009, 13:38

а почему не использовать игольчатые клапаны?
-: надо притирать
+: при износе не травит
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Re: Клапаны для пневматики любительских роботов

Сообщение shadowjack » 22 ноя 2009, 15:25

Может так будет понятнее
Внизу - 2 входа (высокое давление от компрессора и слив (или атмосфера)). Верх - к цилиндру. Уплотнение везде по резинкам.
frig, кинь свой чертеж - может чего посоветую.
shadowjack

Сообщения: 109
Зарегистрирован: 03 ноя 2009, 13:58
Откуда: Москва

Re: Клапаны для пневматики любительских роботов

Сообщение frig » 22 ноя 2009, 16:38

а почему не использовать игольчатые клапаны?


усилие пропорционально площади. при маленькой площади низкая пропускная способность, при большой площади здоровое управляющее усилие.

frig, кинь свой чертеж - может чего посоветую.


неа. откатаю - тогда покажу. он по сути такой же как твой, только миниатюрный.



по клапану что выше - если полость цилиндра завести в одну полость где уплотнения, а в другую поставить пружину то получится редуктор.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Клапаны для пневматики любительских роботов

Сообщение avr123.nm.ru » 22 ноя 2009, 17:31

Romer писал(а):а можно использовать для запаса давления какую-либо хим. реакцию с выделением газа?
Бывает опасно. Но газогенераторы широко используют в различном приводе. Есть разные газогенераторные составы - например в книге по пиротехнике Шидловского - можно и для привода клапанов использовать и вообще ... в хозяйстве.

А рисунки выше очень смешные - в раздел юмор бы их.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Клапаны для пневматики любительских роботов

Сообщение lebaon » 22 ноя 2009, 18:30

усилие пропорционально площади. при маленькой площади низкая пропускная способность, при большой площади здоровое управляющее усилие.

а можно пример? просто я вот не вижу там большого усилия :)

shadowjack интересно, сколько тактов протянут резинки?
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Re: Клапаны для пневматики любительских роботов

Сообщение frig » 22 ноя 2009, 18:33

нарисуй свой игольчатый клапан. там и посмотрим.

А рисунки выше очень смешные - в раздел юмор бы их.


зато ваши хоть на выставку! да... только где они? или может быть какое-то предложение ПО ТЕМЕ?
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Клапаны для пневматики любительских роботов

Сообщение shadowjack » 22 ноя 2009, 18:47

avr123, ты про мои? расскажи, чего в них смешного. Может ты не допонял чего?
lebaon, на рересечении отверстий снять фаску 0.1-0.2 мм, лучше радиусную. Отверстие входное/выходное не круглое, а продолговатое. Протянут достаточно.

Кончено, если даление большое (>10 атм) - нужно две внутренние резинки убирать и обеспечивать герметичность в паре металл-металл. Кто возьмется изготовить детали с необходимой точностью дешевле, чем промышленные?
Последний раз редактировалось shadowjack 22 ноя 2009, 18:50, всего редактировалось 1 раз.
shadowjack

Сообщения: 109
Зарегистрирован: 03 ноя 2009, 13:58
Откуда: Москва

Re: Клапаны для пневматики любительских роботов

Сообщение avr123.nm.ru » 22 ноя 2009, 18:49

frig писал(а):может быть какое-то предложение ПО ТЕМЕ?

Дак вы ПОЧИТАЙТЕ тему то !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Клапаны для пневматики любительских роботов

Сообщение lebaon » 22 ноя 2009, 18:53

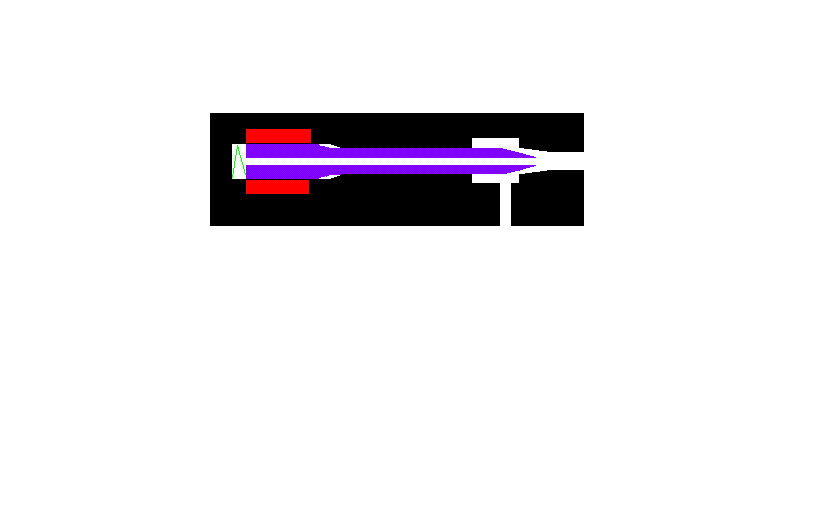

нарисовал :)
Вложения
.GIF
а так?
.GIF (3.05 КиБ) Просмотров: 616
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Re: Клапаны для пневматики любительских роботов

Сообщение shadowjack » 22 ноя 2009, 19:01

Технология изготовления внутренних полостей?
Вижу замкнутый объем между корпусом и "иглой". Куда оттуда будет деваться воздух/жидкость. Где уплотнения?
shadowjack

Сообщения: 109
Зарегистрирован: 03 ноя 2009, 13:58
Откуда: Москва

Re: Клапаны для пневматики любительских роботов

Сообщение frig » 22 ноя 2009, 19:11

2lebaon

в целом - отлично. есть куда совершенствовать, но в целом зачот. :)

2shadowjack это все не проблема. это ведь только набросок.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Клапаны для пневматики любительских роботов

Сообщение shadowjack » 22 ноя 2009, 19:12

По наброску не понятно, может его будет давлением закрывать или открывать.
shadowjack

Сообщения: 109
Зарегистрирован: 03 ноя 2009, 13:58
Откуда: Москва

Re: Клапаны для пневматики любительских роботов

Сообщение frig » 22 ноя 2009, 19:17

к давлению он будет по идее безразличен. если правильно сделать. запираться будет вот той пружиной слева, уплотнение одно в длинной части иглы. саму иглу бы можно оставить иглой, а седло сделать не плоскость по плоскости а плоскость по грани. немного перерисовать - тоже получается одна деталь - корпус, одна втулка, одна пробка и собственно игла.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр
