Клапаны для пневматики любительских роботов

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 23 ноя 2009, 19:16

какое давление в кастрюле с налитой водой? тебе больше спросить нечего?или флуд просто начинаешь?((
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение lebaon » 23 ноя 2009, 19:32

Ворон а если вместо воды в кастрюле - воздух под 50 атм?
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Re: Клапаны для пневматики любительских роботов

Сообщение avr123.nm.ru » 23 ноя 2009, 19:36

Заклепочку шапочкой прижмет и красота. Она мягкая, катсрюля мягкая - кромочки обомнуться и самозагерметизируются все.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 23 ноя 2009, 19:49

от плиин народ..толи слепой, толи тормозной уже... сколько раз писал что- я только в диапазоне давлений одна атмосфера практикую... :x
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение frig » 23 ноя 2009, 20:02

Заклепочку шапочкой прижмет и красота. Она мягкая, катсрюля мягкая - кромочки обомнуться и самозагерметизируются все.


врядли. там порядка 5 кг будет давления. имхо не расплющится :D
я только в диапазоне давлений одна атмосфера практикую...


тогда пережимать шлангочку для тебя просто идеальный вариант.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 23 ноя 2009, 20:07

пережимать шлангочку усилие слишком большое нуна :( мнеб что нить..чтоб тратиться толька на позиционирование енергией) :P
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение frig » 23 ноя 2009, 20:10

не надо там особого усилия.там хода надо 5 мм всего. какой нибудь эксцентрик - вполне покатит. зато держать будет, в отличии от твоей конструкции.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 23 ноя 2009, 20:13

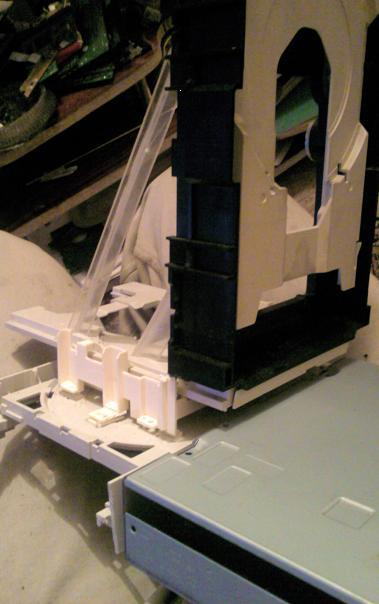

надо там усилие надо)хотя для серва его сделает запросто,но капельницы не мой профиль))мой это сверх хилые двигатели и хлипкие конструкции.. :pardon: таково класса :crazy: :P
Вложения
3д привод.JPG
Последний раз редактировалось Ворон 23 ноя 2009, 20:35, всего редактировалось 1 раз.
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение frig » 23 ноя 2009, 20:17

в общем мы не ищем легких путей, а сами создаем себе трудности и потом героически их преодолеваем. мде.
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Клапаны для пневматики любительских роботов

Сообщение avr123.nm.ru » 23 ноя 2009, 20:51

Ворон писал(а):мой это сверх хилые двигатели и хлипкие конструкции..


ИМХО любая не несущая вреда конструкция похвальна. А та, что на фото, мне кажется интересной.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Клапаны для пневматики любительских роботов

Сообщение Широкий » 20 дек 2009, 10:00

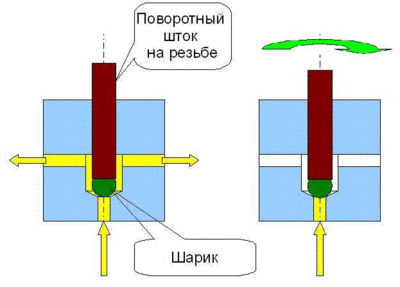

А шариковый клапан не прокатит? Уплотнение штока по резьбе.... Ход малый нужен. Седло можно как отдельный элемент сделать.
Серву на вращение штока (ход мизерный)...
Вложения
Аватара пользователя
Широкий

Сообщения: 185
Зарегистрирован: 25 сен 2006, 20:56
Откуда: Можайск
Skype: rtt1971
прог. языки: Java, C++
ФИО: АВ

Re: Клапаны для пневматики любительских роботов

Сообщение ft-ninja » 27 дек 2009, 17:43

Я использую в своих конструкциях пневматические цилиндры и распределители из конструкторов fischertechnik:
Распределители бывают двух типов:
  • Ручной четырехлинейный распределительный кран на три позиции;
  • Электромагнитный трехлинейный клапан на две позиции. Питание 9В, 130 мА.

На этой картинке компрессор, цилиндр и ручной распределительный кран:
Поздравляю, ft-ninja!
Аватара пользователя
ft-ninja

Сообщения: 82
Зарегистрирован: 21 дек 2009, 15:21
Откуда: Inner Mongolia

Re: Клапаны для пневматики любительских роботов

Сообщение Myp » 27 дек 2009, 20:05

а кран этот не разборный случайно?
что там внутри, может его можно повторить на фрезерном станке из пластика?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15918
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Клапаны для пневматики любительских роботов

Сообщение Ворон » 27 дек 2009, 20:31

копресср крупно!! и лучше в разобраном виде) :wink: :oops:кстат и какое давление он дает?
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Клапаны для пневматики любительских роботов

Сообщение Myp » 27 дек 2009, 20:50

компрессор - такой же поршень, на кривошипе и с золотником.
