Ветрогенератор, пару вопросов

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Ветрогенератор, пару вопросов

Сообщение Duhas » 02 июл 2009, 12:01

на почти всех конструкциях при сильном ветре нужно либо угол атаки изменят либо вообще тормозит вал.. иначе можно убит конструкцию, я одно время изучал проблему.. у самого частный дом строится... ту же бочку переделанную можно возвращать в форму бочки при очень сильном ветре... чтобы ее не сломало
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Ветрогенератор, пару вопросов

Сообщение Angel71 » 02 июл 2009, 12:10

а.. есть такое, но на простеньких конструкциях это лишнее. да и проще к бочке платку добавить и электротормоз простенький соорудить. есть слишком сильный ветер - начинаешь немного тормоз включать и намана. главное чтоб сама конструкция ветер выдержала :roll: хотя это всё лишние навороты
Последний раз редактировалось Angel71 02 июл 2009, 12:12, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ветрогенератор, пару вопросов

Сообщение =DeaD= » 02 июл 2009, 12:12

Надо какой-нибудь хитрый самосворачивающийся парус придумать :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Ветрогенератор, пару вопросов

Сообщение Duhas » 02 июл 2009, 12:14

на самом деле бочка довольно интересный вариант, можно туда установит железяку и крутить лопасти... меня больше волнует вопрос генератора... да и вообще чтобы данная штуковина была приличной мощности а не просто игрушкой..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Ветрогенератор, пару вопросов

Сообщение Angel71 » 02 июл 2009, 12:42

можно и самосворачивающийся парус. кстати когда-то видел описание ветряка, который от сильного ветра просто наклоняется назад.
фоты именно того ветряка нету, я первую попавшуюся фото отфотошопил, принцип надеюсь понятен будет


приличной мощности... хм... далеко не у многих средняя скорость ветра болше 4-6 м/с. так что приличной мощности будет приличных размеров. а большие размеры ветряка это явно много проблем. одна серьёзная ошибка и ветряк как минимум на части разломает, хорошо, если никого не прибьёт, а то легко и посадить могут
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ветрогенератор, пару вопросов

Сообщение yak-40 » 02 июл 2009, 13:01

В той статье у бочки были лопости подпружиненые, при сильном ветре угол менялся до нуля.
Не помню как сделано было, но было очень прость.
Может погуглить надо? иногда старые статьи находятся...
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Ветрогенератор, пару вопросов

Сообщение Angel71 » 02 июл 2009, 14:12

ну да, всё очень просто - за счёт распределения веса или пружин ветряк без давления ветра удерживается паралельно земле. как только сила ветра превышает определённую границу, то ветряк начинает в определённую наклонять.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ветрогенератор, пару вопросов

Сообщение flyroman » 02 июл 2009, 19:20

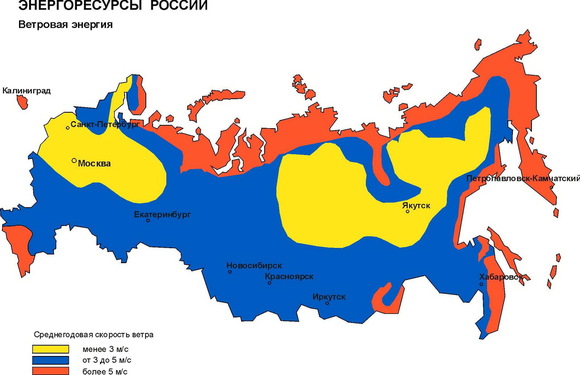

так, думаю эта картинка будет в тему:
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Ветрогенератор, пару вопросов

Сообщение Angel71 » 02 июл 2009, 20:02

как вариант, хотя встречал подетальней карты, хотя они пока-что ни к селу ни к городу. а теперь ищем формулы, считаем сколько энергии в 1м2 при средней скорости ветра в вашем регионе, вычисляем 20%. :D берём губозакаточную машинку и временно забываем о киловаттах.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ветрогенератор, пару вопросов

Сообщение flyroman » 02 июл 2009, 20:43

http://www.inpc.com.ua/ru/data/dp022.html
вот об этом можно подумать)))
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Ветрогенератор, пару вопросов

Сообщение MiBBiM » 02 июл 2009, 20:49

да киловатты можно, но за бешеные бабки :)
а вообще проще динамомашинку (это если светодиоды) с редуктором состряпать и не ловить погоды у ветра :)
по принципу старых часов на гирьках. один раз поднял дуру килограмм на 10 и батарейка заряжена
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Ветрогенератор, пару вопросов

Сообщение Angel71 » 03 июл 2009, 03:21

:) видел когда-то гаджет с "гирькой". там масивный диск подымаеш и потом он медленно опускается в низ вращаясь питая толи светодиоды, толи экономичную лампу. хватало на несколько часов работы. только что попытался погуглить и найти, но не получилось, не могу припомнить кеев для поиска. :D зато откопал кресло-качалку с генератором :ROFL: света нет, начинаешь нервничать и качаться на этом кресле и появляется свет
мне в статье там понравилась фраза "Тускловато светит? Качайтесь активней!" :ROFL:
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ветрогенератор, пару вопросов

Сообщение rig » 03 июл 2009, 08:05

=DeaD= писал(а):Надо какой-нибудь хитрый самосворачивающийся парус придумать :)

надо присмотреться к устройсву автоматически меняющее угол опережения зажигиния в авто с трамблером. Там центробежные силы в зависимости от оборотов оттягивают подпружинненые грузики. Смещение можно использовать для регулировки лопасти.
Сильнее ветер - быстрее вращение- больше [url=http://ru.wikipedia.org/wiki/Центробежная_сила]центробежная сила[/url] - больше смещение грузиков-меньше угол поворота лопасти.


почему ссылки не подсвечиваются??
простая [url]http://ru.wikipedia.org/wiki/Центробежная_сила[/url]
сложная [url=http://ru.wikipedia.org/wiki/Центробежная_сила]центробежная сила[/url]
Последний раз редактировалось rig 03 июл 2009, 08:45, всего редактировалось 1 раз.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Ветрогенератор, пару вопросов

Сообщение yak-40 » 03 июл 2009, 08:30

rig писал(а):Сильнее ветер - быстрее вращение- больше центробежная сила-больше смещение грузиков-меньше угол поворота лопасти.

Тссссс! тихо! :)
А-то придёт avr123, и расскажет всем что центробежной силы в природе нет :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Ветрогенератор, пару вопросов

Сообщение SMT » 03 июл 2009, 08:45

лампа с грузом описана здесь в подзаголовке "Гравитационное электричество"
Лампа с грузом

Конструкцию торшера придумал выпускник Виргинского политехнического института Клэй Моултон (Clay Moulton). Основные элементы Gravia - это генератор и стержень,по которому в вертикальном направлении перемещается довольно массивный груз. Для того чтобы "включить" лампу, нужно просто поднять "гирю" вверх, после чего в дело вступает сила тяжести. Медленно перемещаясь по стержню,груз раскручивает ротор генератора, питающего десяток экономичных светодиодов. В результате конструкция дает желанный свет.

Внешне торшер напоминает колонну высотой около 1,2 метра, боковые стенки которой представляют собой акриловую линзу. Благодаря такой "уловке" удалось добиться свечения практически всей поверхности лампы, а не только той ее части,в которой размещены светодиоды. Кстати, Моултон отмечает, по мере эксплуатации лампы акрил будет стареть и превращаться в своеобразный "фильтр", блокирующий часть спектра, соответствующую синему цвету. В результате свет лампы будет становиться все более естественным.

Gravia способна выдавать световой поток в 600–800 лм в течение четырех часов. То есть интенсивность освещения примерно такая, какую дает обычная лампа накаливания мощностью 40 Вт. Моултон утверждает, что срок службы механизма Gravia составляет, ни много ни мало, двести лет (в случае использования ежедневно в течение часа). Вдобавок никаких проводов и затрат на оплату электроэнергии.


let me google that for you: ветрогенератор вертикальный конструкция (на едкое "What that so hard?" прошу не обращать внимание)

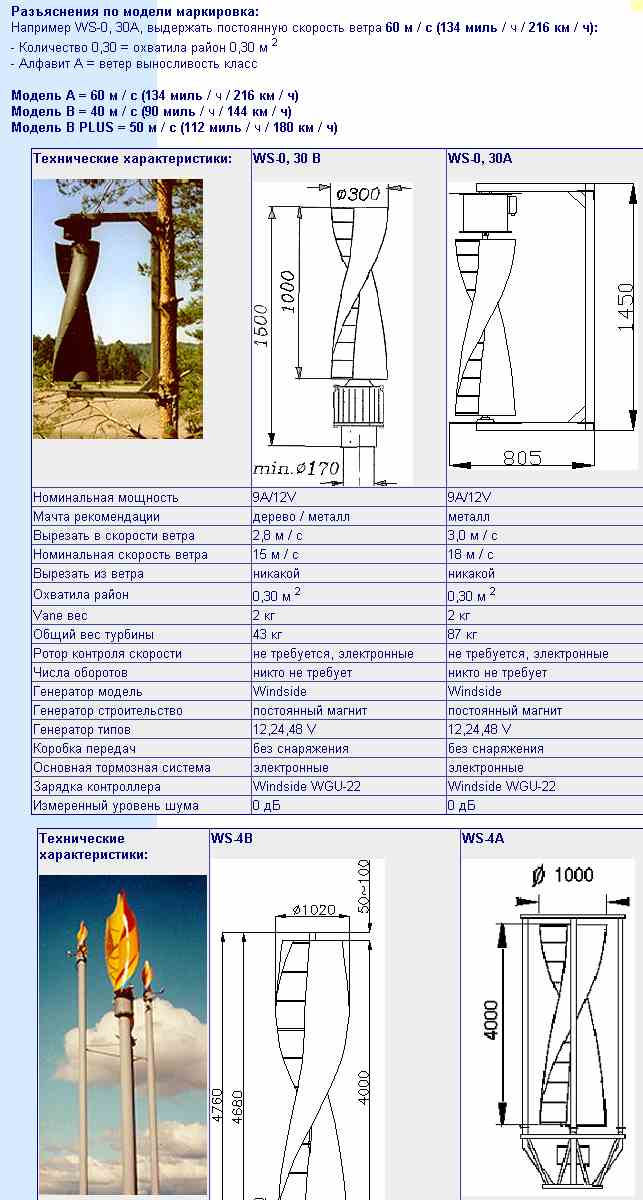

характеристики для примера (автоперевод гуглом). Внизу - второй, с интересным дизайном
Характеристики ветрогенератора


когда у нас была дача, и на ней небыло электричества (конечно пришлось поставить бензогенератор), я мечтал собрать и установить там двигатель стирлинга (из бочки, например). Дрова (а днем - солнце) и вода обычно на даче присутствуют. Но вот так и не собрал :(
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей
