Ветрогенератор, пару вопросов

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Ветрогенератор, пару вопросов

Сообщение flyroman » 27 июн 2009, 00:58

так, Sof, я же тебе говорил, что нужно несколько светодиодов последовательно ставить, т. к. им нужно питание 2.7 V, а на аккумуляторе 7.2....считай скока нужно светодиодов (7.2/2.7=2.6666 - 3 светодиода) ПОСЛЕДОВАТЕЛЬНО(плюс к минусу, плюс к минусу...в отличии от лампочки у светодиода есть плюс и минус)...а если хочешь 1 светодиод к аккумулятору поставить, то резистор нужен...

Другой вопрос....если ты подключишь аккумулятор к мотору, то мотор скорее всего начнет крутится, но даже если не крутиться(мож ему питания мало будет), скорее всего будет потреблять энергию из аккумулятора....это же не генератор....

...и кстати светодиод белый 2-3 мм за 30 рублей это что-то очень дорого, у нас 5ти мм....стоит 10 рублей чтоли, а то и меньше.... лучше брать 5 мм...и более...посмотри весь ассортимент белых светодиодов....

И еще в качестве генератора вроде неплохо подходят шаговые двигатели....кстати можно даже обойтись без аккумулятора....я подключал к шаговому двигателю 15 светодиодов....крутанешь совсем чуть чуть...даже оборот не нужно делать....ярко вспыхивают.... а аккумулятор использовать как резервный источник...когда ветра нет...
Шаговый двигатель можно найти в старых 5.25 дюймовых дисководах....иль купить какой-нить..

Добавлено спустя 12 минут 2 секунды:
и еще вариант....спроси у кого нить старый аккумулятор от машины......но рабочий..зальешь новый электролит...зарядишь(заряжать-то раз в месяц надо будет или в два)....привезешь на дачу... и будет тебе счастье.... светодиоды от него долго гореть будут....думаю...

Добавлено спустя 47 секунд:
avr123.nm.ru писал(а):ИМХО явный крейзи прожект.

кстати да....дач много в России без света)

Добавлено спустя 14 минут 52 секунды:
в тему....но схем нет...хотя есть конструкция лопостей...
http://tg.dp.ua/ru/novosti/vetrogenerat ... mi-rukami/

Добавлено спустя 34 секунды:
хотя схема есть))
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Ветрогенератор, пару вопросов

Сообщение Sof » 29 июн 2009, 15:12

Спасибо Flyroman, а так же всем остальным, хоть и ваши взгляды критичны...
так, Sof, я же тебе говорил, что нужно несколько светодиодов последовательно ставить, т. к. им нужно питание 2.7 V, а на аккумуляторе 7.2....считай скока нужно светодиодов (7.2/2.7=2.6666 - 3 светодиода) ПОСЛЕДОВАТЕЛЬНО(плюс к минусу, плюс к минусу...в отличии от лампочки у светодиода есть плюс и минус)...а если хочешь 1 светодиод к аккумулятору поставить, то резистор нужен...

Ех сглупил я, я не подумал что могут быть последствия если один подключить...
Нет у меня старого Сд да и компьютера по существу к сожалению..Если только купить...Да вот чувствуется в нехилую сумму влетит, посмотрел в гугле да там они по 1300+ стоют еще и доставка в мою богом забытую деревню..
А если к мотору подключать, то резистор тоже нужен?Мотор же 24V ...Хотя от него лампа не сгорела сначала..
Да и я вправду не подумал, а как можно организовать зарядку своим мотором аккумулятора?Действительно он же будет от него работать просто...Как то закрыть что ли отдачу электричества или что то в этом роде, тут наверно без схем необойдешься
Пол года слишком много ребят, мне всю литературу читать, а дом за это лето должен быть подготовлен к зимовке...
т.к в городе я жить не смогу через какое то время(личные проблемы).Да я вроде бы помню как выглядит резистор еще со школы,его можно найти в магазинах?Или можно сделать и самому?С учетом что я в этом немного далек
Скорблю по великому человеку....Королю...Своего и нынешнего времени, да и просто о хорошем человеке, что покинул нас столь внезапно и слишком рано.
Sof

Сообщения: 5
Зарегистрирован: 23 июн 2009, 18:51
Откуда: Новокуйбышевск

Re: Ветрогенератор, пару вопросов

Сообщение contr » 29 июн 2009, 15:56

1. автомобильный генератор вместе с АКБ и реле-регулятором и делаете ветряк
2. дачный фонарик с солнечными батарейками
3. фонарик с магнитом или "жучок"
4. аккумуляторный или просто фонарик/плафон на светодиодах
А уже при их свете вспоминаете школьный курс физики :)
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Ветрогенератор, пару вопросов

Сообщение Myp » 29 июн 2009, 16:01

я думаю лучший вариант это купить за пару тыс. р. солнечную батарею зарядник аккумуляторов и заряжать от неё эти самые аккумуляторы, днём заряжаем - вечером сидим с фонарём.

у меня такая штука по приколу на кухне стоит
днём заряжается на окне акумулятор пальчиковый, вечером светодиодик в качестве ночника работает от этого аккумулятора. окно подсвечивает)
хватает на 3-4 часа в зависимости солнечный был день или дождливый.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Ветрогенератор, пару вопросов

Сообщение flyroman » 29 июн 2009, 23:20

contr писал(а):1. автомобильный генератор вместе с АКБ и реле-регулятором и делаете ветряк

неверно.....если автомобильный, то реле-регулятор не нужно....
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Ветрогенератор, пару вопросов

Сообщение USER777 » 29 июн 2009, 23:28

Можно асинхронный двигатель с короткозамкнутым ротором использовать крутить при помощи ДВС. Или через редуктор ветряком. (ИМХО)
USER777

Сообщения: 50
Зарегистрирован: 03 июн 2009, 21:16
Откуда: пос. Актюбинский
Skype: ffaanniiss777

Re: Ветрогенератор, пару вопросов

Сообщение contr » 29 июн 2009, 23:54

неверно.....если автомобильный, то реле-регулятор не нужно....

"таблетка" может быть встроенной, но без неё низзззя! :)
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Ветрогенератор, пару вопросов

Сообщение flyroman » 30 июн 2009, 00:13

ну да...

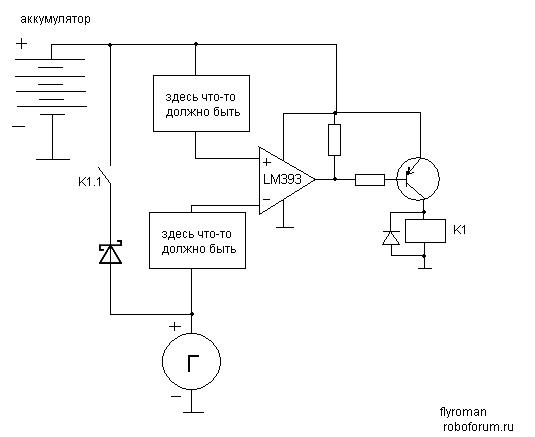

вот на быструю вскидку придумал реле регулятор.....хрен знает...не бейте эт я сам придумал....что-то нужно добавить или убрать, и вообще как сами думаете?

Спасибо форумчанам, за то что научили что такое компаратор.....)))


где написано "здесь что-то должно быть"...незнаю...мож делители....

принцип: сравниваются напряжения на аккумуляторе и генераторе, если на генераторе равно или больше аккумулятора, то замыкается реле.......происходит зарядка.... ну это так на вскидку...потом буду думать подробнее...

не ругайте.... :oops:
Последний раз редактировалось flyroman 30 июн 2009, 18:49, всего редактировалось 1 раз.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Ветрогенератор, пару вопросов

Сообщение flyroman » 30 июн 2009, 13:47

ну кто что думает по схеме?
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Ветрогенератор, пару вопросов

Сообщение flyroman » 30 июн 2009, 18:42

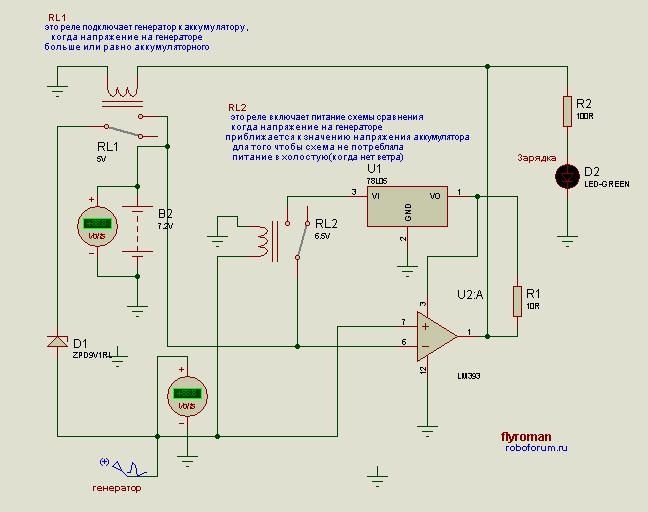

Вот набросал в Proteuse:
Работает епти)))...ну незнаю может нужно добавить регулятор включения реле питания.....и регулятор заряда аккумулятора....а то не будем же заряжать аккумулятор 7.2V...18ю вольтами....))



rele-regulator.zip
проект в Proteus
(18.19 КиБ) Скачиваний: 10


Добавлено спустя 1 минуту 11 секунд:
еще на реле диоды надо....
диод D1 - диод Шоттки...
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Ветрогенератор, пару вопросов

Сообщение USER777 » 30 июн 2009, 21:41

USER777

Сообщения: 50
Зарегистрирован: 03 июн 2009, 21:16
Откуда: пос. Актюбинский
Skype: ffaanniiss777

Re: Ветрогенератор, пару вопросов

Сообщение flyroman » 30 июн 2009, 22:10

А можно сделать так:

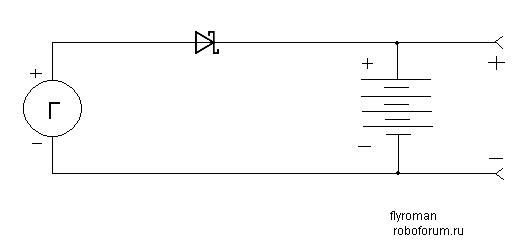

Схема:

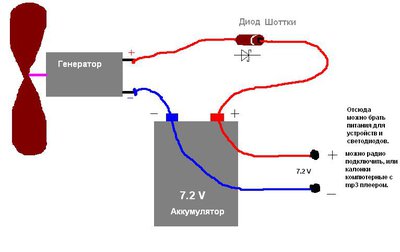

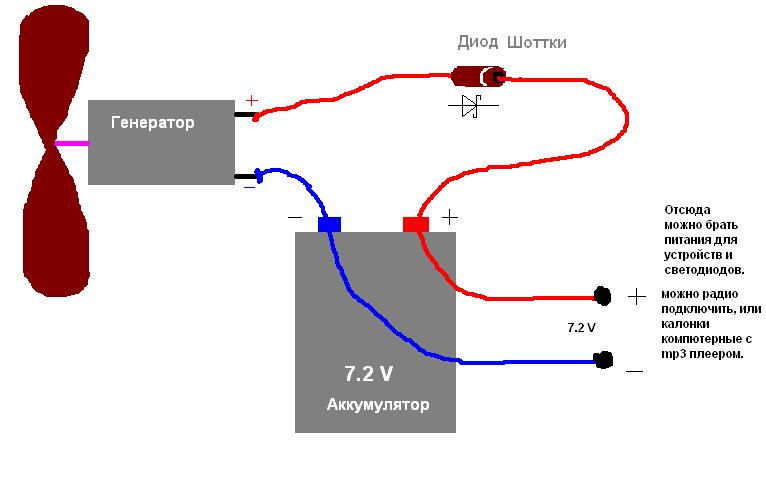

Простая схема))):


Диод Шоттки, это такая деталь маленькая, стоит недорого...
Идешь в магазин, покупаешь: возьми парочку, а то мало ли спалишь еще)))

любой диод из этих(это названия, только очень мелкие не бери(меньше 4 мм), паять тяжело): 1N5818, 1N5820, 1N5821,10BQ015, 10MQ040N, SB550, SR160 =SR106, MBRS140TR, BAT64-04W, BAS70-06...
и еще купи несколько резисторов 50-200 ом...(прям так спроси, нужны резисторы 100 Ом, если 100 Ом нет бери меньше, но не меньше 50 Ом) купи штук 5-10. (резисторы тоже маленькая деталь такая)

вот здесь посмотри диоды...
http://www.chip-dip.ru/search.aspx?sear ... E8&x=0&y=0
...там и цены есть, выпиши названия несколько штук, сходи в магазин, спроси...Диод ШОТТКИ (обязательно ШОТТКИ)

Добавлено спустя 2 минуты 21 секунду:


что там? а то я посмотрел ссылки ничего не увидел, возможно незаметил...

Добавлено спустя 18 минут 58 секунд:

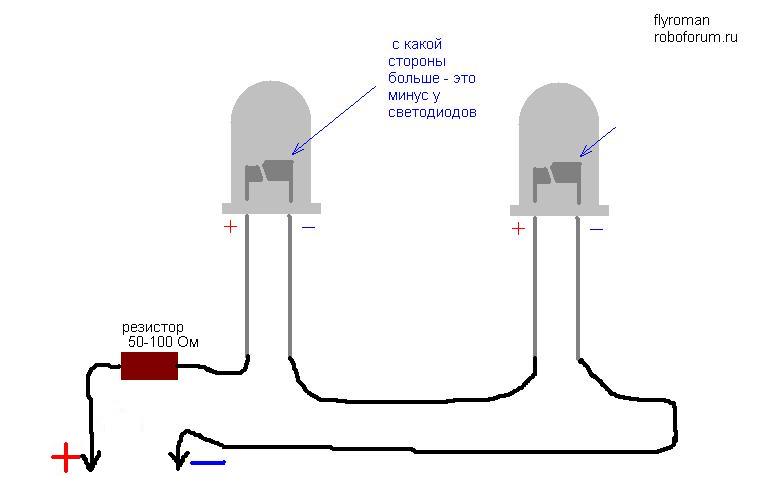

вот так подключаешь светодиоды к аккумулятору
по 2-3 штуки можешь последовательно поставить в зависимости от яркости


а парралельно к аккумулятору сколько хочешь таких
Последний раз редактировалось flyroman 30 июн 2009, 23:59, всего редактировалось 1 раз.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Ветрогенератор, пару вопросов

Сообщение setar » 30 июн 2009, 22:52

flyroman у тебя есть задатки к написанию практических пособий :)
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Ветрогенератор, пару вопросов

Сообщение Angel71 » 30 июн 2009, 23:28

:) flyroman, а не рановато ли ещё схемами человеку голову забивать? :D не, ну если решили идти путём слепого сапёра, то хотяб для начала дождаться собственно ветряка с подключеным мотором, посмотреть скоко выдаёт, тогда уже и о зарядном можно начинать думать. :ROFL: про остальное пока лучше помолчу
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ветрогенератор, пару вопросов

Сообщение flyroman » 30 июн 2009, 23:53

Angel71, схемы были нарисованы для опытных робофорумцев, потому что мне и самому стала интересна тема(мож себе дома аварийное питание поставлю), и вопросы задавал им,
а для автора я нарисовал попроще, так сказать практическое пособие, как сказал setar :) :beer:


а мотор я ему сказал проверить (ну эт мы с автором в личке) - это первый вопрос, который нужно решить.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
