Re: Ветрогенератор, пару вопросов

Сообщение yak-40 » 20 июл 2009, 12:56

STEN писал(а):Первое решение: Генератор(автомобильный) далее по цепи Реле регулятора, далее аккумулятор, и в конце конвертор

Отпадает, Слишком мала мощность для Вашего случая(Вам же 2-3 кВа надо), да ещё и потери в инверторе.
А вообще киловаттный ветрогенератор имеет высоту трёхэтажного дома и размах лопастей метров по 6....
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Ветрогенератор, пару вопросов

Сообщение Doktor » 20 июл 2009, 13:16

Angel71 писал(а):совершенно верно, в винтах применяются трёхфазные вентильные двигатели (bldc`шки). магнит там точно есть. ротор скорей всего изготовлен даже из неодима. в общем не важно, как генератор он работает, но со своими нюансами и в данном случае не очень хорошими.

Так что можно вот из такого моторчика сделать ветрогенератор?
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Ветрогенератор, пару вопросов

Сообщение =DeaD= » 20 июл 2009, 13:19

Какой ужас, вы еще из вибромоторчиков от сотовых киловаттные ветрогенераторы делайте... :shock:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Ветрогенератор, пару вопросов

Сообщение Doktor » 20 июл 2009, 13:36

А вы к кому обращаитесь?
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Ветрогенератор, пару вопросов

Сообщение =DeaD= » 20 июл 2009, 13:44

К вам, а тут что несколько разных ветрогенераторов обсуждается параллельно? :shock:

Тогда извиняюсь, я так понял вы предлагали чего-то на моторчиках из дисковода человеку, которому несколько квт надо :oops:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Ветрогенератор, пару вопросов

Сообщение Doktor » 20 июл 2009, 13:50

А ясно. Да я тут спросил можно ли сделать ветрогенератор на моторах из жестких дисков.
Не я ни чего не предлагал я просто спросил из каких именно шаговиках можно сделать мало мощный генератор шоб его подключить к светодиодам и они светились.
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Ветрогенератор, пару вопросов

Сообщение executer » 20 июл 2009, 13:54

Ну это же не сложно проверить - подключите вольтметр (лучше переменного тока) к какойнибудь из обмоток - и крутаните немного - есть напруга - значит ДА, можно. нету напруги - попробуйте другую пару контактов. Совсем нету напруги нигде - нельзя.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Ветрогенератор, пару вопросов

Сообщение boez » 20 июл 2009, 15:15

Да можно конечно сделать - но чтобы получить от этого мотора номинальное напряжение (а оно меньше 12 вольт), его придется раскрутить до номинальной скорости (5400 или 7200 об/мин для умеренно старых винтов). Напруга будет полюбому, это трехфазный движок с постоянными магнитами в роторе.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Ветрогенератор, пару вопросов

Сообщение Angel71 » 20 июл 2009, 17:43

:) аха, скорость ему нужна, это точно. я светик недавно ради интереса подключил, у меня он начинает светиться только с 2-3 оборотов в секунду. а шаговичёк от флопика спокойно выдаёт достаточно для свечения нескольких светиков даже при нескольких шагах. так что для мотора от хдд вам придётся делать повышающий редуктор. так что если поиграться, то пробуйте, а так лучше найдите шаговичёк от флопика. на барахолке в вашем городе я думаю это не проблема. единственно бери чтоб легко вращался, а то иногда попадаются дубовые
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ветрогенератор, пару вопросов

Сообщение executer » 20 июл 2009, 18:02

Критерием выбора на барахолке может быть сила с которой шаговик застопорен без напруги (если не стопорится - то замкните одну из обмоток - чем сложнее крутить будет - тем лучше из него генератор выйдет)
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Ветрогенератор, пару вопросов

Сообщение Angel71 » 20 июл 2009, 18:14

это понятно, но если пробный маленький делать, то для начала мне кажеться лучше взять тот, что легче крутить.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ветрогенератор, пару вопросов

Сообщение avr123.nm.ru » 20 июл 2009, 20:10

yak-40 писал(а):и размах лопастей метров по 6

По-моему по 9 даже
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Ветрогенератор, пару вопросов

Сообщение STEN » 20 июл 2009, 20:36

Привет еще раз. Снова здорово. Если генератор от авто мне не поможет, и он отпадает, то второй вариант с шаговым двигателем сможет мне помочь? В СПб средний ветер 5-6 м\с. Каков принцип работы варианта с шаговым? :Bravo:
Ничто так не красит интерьер, как красиво расставленные по углам дети.
STEN

Сообщения: 8
Зарегистрирован: 19 июл 2009, 18:58
Откуда: СПб

Re: Ветрогенератор, пару вопросов

Сообщение Redallex » 20 июл 2009, 20:54

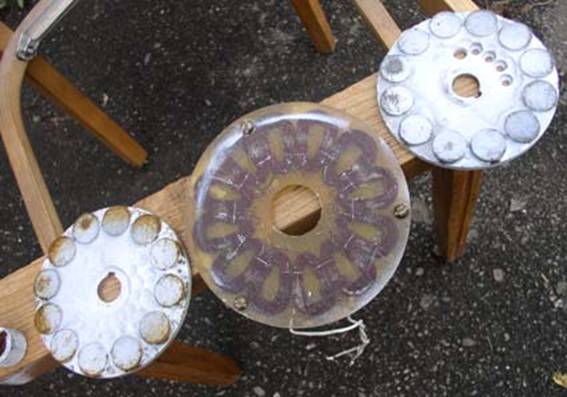

http://www.rosinmn.ru/sam/burlaka/burlaka.html Самодельный ветряк диаметром 1 метр с самодельным аксиальным генератором на РЗМ магнитах.
Вложения
.jpg
генератор на кольцевых магнитах
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 242
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Ветрогенератор, пару вопросов

Сообщение STEN » 20 июл 2009, 21:00

да я это видел.... ерунда какая то. тем более там написано , что при силнов вращении эпоксидка плавится. это не мой вариант. осталось две мысли. Первая это асинхронный двигатель, вторая шаговый двигатель. Хочется услышат вразумителные За и Против. И что в принципе делать??
Ничто так не красит интерьер, как красиво расставленные по углам дети.
STEN

Сообщения: 8
Зарегистрирован: 19 июл 2009, 18:58
Откуда: СПб
