H-мост (H-bridge) и все о нем

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: H-мост (H-bridge) и все о нем

Сообщение SkyStorm » 07 май 2010, 10:47

А такие TB6612FNG???
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: H-мост (H-bridge) и все о нем

Сообщение Michael_K » 07 май 2010, 10:56

Неплохо, а сколько стоят, где их берут?
по efind-у не ищутся.

digikey... у меня не очень удачный с ними опыт общения... хотя опыт очень старый.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: H-мост (H-bridge) и все о нем

Сообщение SkyStorm » 07 май 2010, 11:02

на efind.ru вроде с доставкой 2 недели в районе 30 руб ...
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: H-мост (H-bridge) и все о нем

Сообщение Michael_K » 07 май 2010, 12:28

Угу... это у меня фильтры на ефайнде стояли, сорри :)
Это ж оптом... и они на "частника", как обычно, будут брыкаться.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: H-мост (H-bridge) и все о нем

Сообщение Michael_K » 07 май 2010, 21:06

Короче, лажа это все...
все эти "НТП", "Уралчипы" и прочие "Саранские электронные компании"
- реально у них ничего нет, возить не собираются и т.п....

Так что или по каталогам (дорого), или тоннами :(
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: H-мост (H-bridge) и все о нем

Сообщение EdGull » 07 май 2010, 21:57

а я сколько раз говорил что efind.ru это фуфло а не база?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: H-мост (H-bridge) и все о нем

Сообщение Michael_K » 07 май 2010, 22:16

Дык поэтому фильтры и стояли :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: H-мост (H-bridge) и все о нем

Сообщение EdGull » 07 май 2010, 22:52

вот и не выключай их больше :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: H-мост (H-bridge) и все о нем

Сообщение SMT » 07 май 2010, 23:44

BD6222? в мегачипе доставкой 160р вроде
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: H-мост (H-bridge) и все о нем

Сообщение Michael_K » 07 май 2010, 23:51

Это неплохо, но совершенно вне бюджета...
Это 320 рублей за два моста. :(
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: H-мост (H-bridge) и все о нем

Сообщение o_serg » 08 май 2010, 22:57

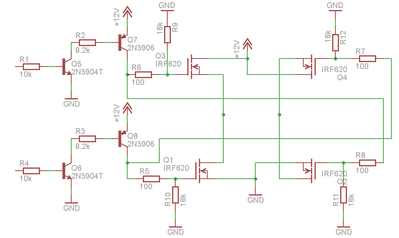

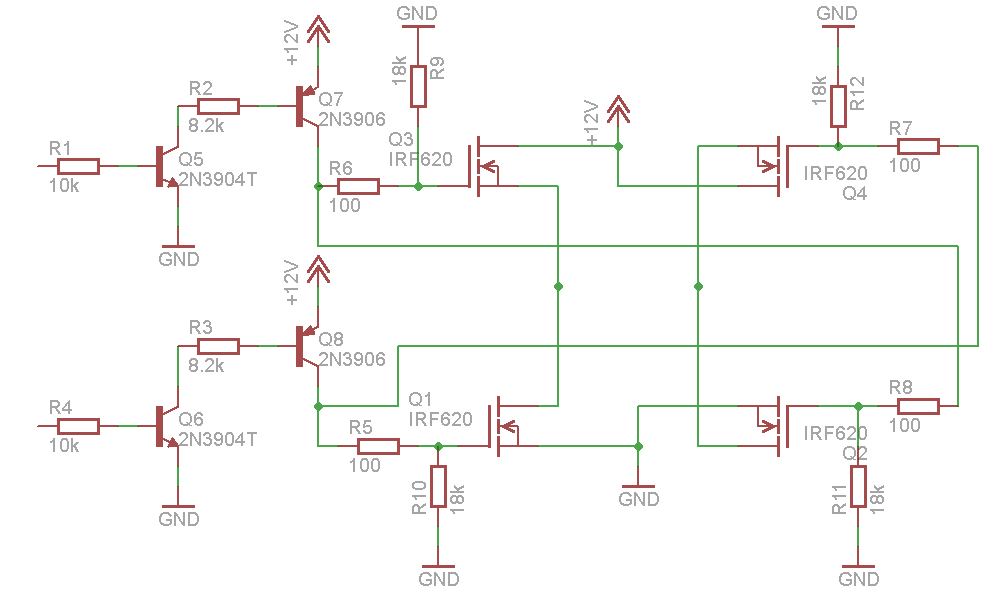

Добрый день. Прошу совета по н-мосту на N Mosfet'ах. Из Mosfet'ов у нас в магазинах есть только irf730, irf820. Заказывать дорого, мне нужно всего один мост собрать как можно дешевле и без наворотов. Параметры: ток 2А, напряжение 24В. Долго искал схему только на N mosfet'ах, и вот, что нашел. Транзисторы там были 2n3904, 2n3906, я их заменил на кт3102, кт3107.
Хотелось бы узнать мнение специалистов (я программист и с электроникой не очень разбираюсь) по самой схеме, номиналам резисторов. На схеме нет диодов в irf730, т.к. такого не нашел в библиотеке Eagle, поставил другой мосфет.
P.S. не нашел движок в игле, думаю понятно куда он подключается
Вложения
Последний раз редактировалось o_serg 08 май 2010, 23:44, всего редактировалось 1 раз.
o_serg

Сообщения: 62
Зарегистрирован: 23 май 2006, 23:14
Откуда: Kostroma

Re: H-мост (H-bridge) и все о нем

Сообщение Michael_K » 08 май 2010, 23:22

это нерабочая схема.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: H-мост (H-bridge) и все о нем

Сообщение o_serg » 08 май 2010, 23:47

А подробнее не расскажете? На этих же транзисторах можно что то исправить?
Впринципе я её собрал, но проверял на слабом движке 12В ~400 мА, т.к. блока питания пока нет.
Все работает, немного греются нижние по схеме транзисторы, они без радиатора. Падение напряжения 1-2 В на транзисторах
o_serg

Сообщения: 62
Зарегистрирован: 23 май 2006, 23:14
Откуда: Kostroma

Re: H-мост (H-bridge) и все о нем

Сообщение Michael_K » 09 май 2010, 01:14

греются нижние по схеме транзисторы

странно, что не верхние.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: H-мост (H-bridge) и все о нем

Сообщение Duhas » 09 май 2010, 06:19

ну почему же не рабочая.. прост ток зарядки затвора верхних ключей потечет через двигло...

ну и с закрыванием ключей я бы получше что нить придумал. чем 10к резюк...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
