Re: 2K LCD принтер.

Сообщение Alex_ou » 13 мар 2017, 21:59

Сегодня разобрал треснутый экран ноутбука, пирог аналогичный,
1 матрица+стекло (единый элемент)
2 пленка А
3 пленка Б
4 пленка В
5 пластиковый световод + белая пленка-отражатель

поскольку световод + белая пленка-отражатель нас не интересуют, то просто отметил следующее:
- Матрица сама по себе пропускает световой поток
- пленки А-В как указывал Мур служат для рассеивания света , так вот как я заметил, что наибольшее рассеивание не тогда, когда пленки ближе к излучателям, а наоборот - чем дальше тем больше качественнее рассеивание, при этом не все пленки делают "полезную" работу
Пленка В - рассеивает правильно, масштабируя пятно света
Пленка А и Б - поляризирующие светофильтры, мне кажется они совсем не подходят.

Добавлено спустя 4 минуты 12 секунд:
elshad66 писал(а):под экраном были две пленки,если с одной стороны светить то раздваивается
если перевернуть то луч превращяется в полоску

это и есть поляризаторы одна пленка превращает сточку света - в луч по одной диагонали, другая - по другой диагонали, вместе дают своебразный четырехугольник с пиками засвета по углам - не думаю что это положительное качество.
Alex_ou

Сообщения: 47
Зарегистрирован: 06 фев 2017, 00:33

Re: 2K LCD принтер.

Сообщение Myp » 13 мар 2017, 22:54

Alex_ou писал(а):это и есть поляризаторы одна пленка превращает сточку света - в луч по одной диагонали, другая - по другой диагонали,
поляризатор это другое, он наклеен на стекляшку
Alex_ou писал(а):вместе дают своебразный четырехугольник с пиками засвета по углам - не думаю что это положительное качество.
самое что ни на есть положительное, основная цель светорассеивателя растащить пятно от диода на максимальную площадь, одна плёнка растягивает пятно по одной оси, вторая плёнка растягивает получившуюся линию по другой оси.
плюс ещё третья плёнка размазывает итоговое пятно, а когда таких пятен сотня, они ещё все друг с другом пересекаются.

но тебе в принципе не нужна супер компактность, можно взять одну равномерно рассеивающую плёнку и матрицу диодов отодвинуть подальше от lcd панели
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16765
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 2K LCD принтер.

Сообщение arrbuz » 14 мар 2017, 11:38

а каким образом управляются UV диоды? или они постоянно включены?
Аватара пользователя
arrbuz

Сообщения: 141
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: 2K LCD принтер.

Сообщение Alex_ou » 14 мар 2017, 11:40

Myp писал(а):поляризатор это другое, он наклеен на стекляшку
да, согласен, это меня ...ультрафиолет попутал )
Alex_ou

Сообщения: 47
Зарегистрирован: 06 фев 2017, 00:33

Re: 2K LCD принтер.

Сообщение 3DPrinter » 14 мар 2017, 12:36

обратите внимание, что в китайских зверьках все три пленки выбрасывают. Это четко видно на видео ванхао 7

остается вопрос почему... либо не шарят, либо что-то знают
Аватара пользователя
3DPrinter

Сообщения: 597
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: 2K LCD принтер.

Сообщение TedBeer » 14 мар 2017, 13:57

3DPrinter писал(а):обратите внимание, что в китайских зверьках все три пленки выбрасывают.
остается вопрос почему...

Каждая пленка уменьшает передачу энергии и урезает спектр. У разных производителей (экранов, пленок) коэффициент и полоса пропускания могут быть разными.
ИМХО, небольшую неравномерность засветки проще компенсировать специальной маской, чем уменьшать дефицитный световой поток по всему полю.
Аватара пользователя
TedBeer

Сообщения: 1062
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 2K LCD принтер.

Сообщение Myp » 14 мар 2017, 15:34

3DPrinter писал(а):остается вопрос почему... либо не шарят, либо что-то знают

у них матрица маленькая и далеко от экрана, плюс в зеркальном конусе отражателе, там и так всё равномерно.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16765
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 2K LCD принтер.

Сообщение 3DPrinter » 14 мар 2017, 21:51

так у топик стартера такая же матрица =)
Аватара пользователя
3DPrinter

Сообщения: 597
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: 2K LCD принтер.

Сообщение Myp » 15 мар 2017, 09:11

я имел в виду диодная матрица, маленький квадратный диод далеко от экрана равномерно освещает весь экран без дополнительных сложностей =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16765
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 2K LCD принтер.

Сообщение arrbuz » 15 мар 2017, 11:58

обращаюсь к ТС, что если попросить тех кто уже покупал принтер, чтобы они обратились к китаезе своему за прошивкой контроллера? сказать мол вот хотел поменять экранчик, не взлетело, прошил другой прошивкой, а теперь хочу обратно, но прошивки нет, пришлите прошивку контроллера)) ну и всем её раздать :) извиняюсь за каламбур с прошивками
Аватара пользователя
arrbuz

Сообщения: 141
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: 2K LCD принтер.

Сообщение elshad66 » 15 мар 2017, 13:01

на видео
https://www.youtube.com/watch?v=lARBUQOkfuM

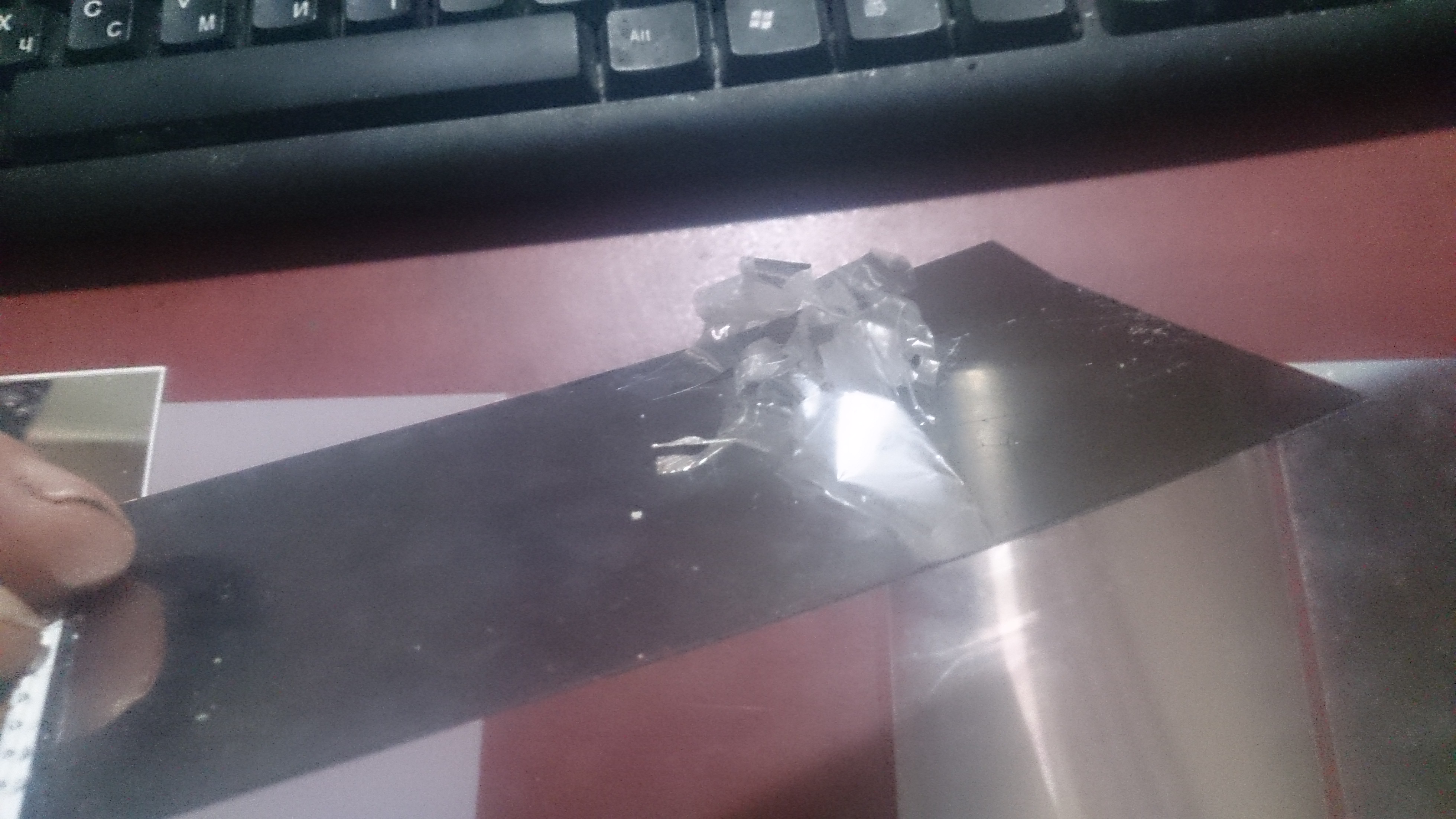

или не видно ,или последней пленки нет,та что на моем экране на половину снята,на фото последняя справа

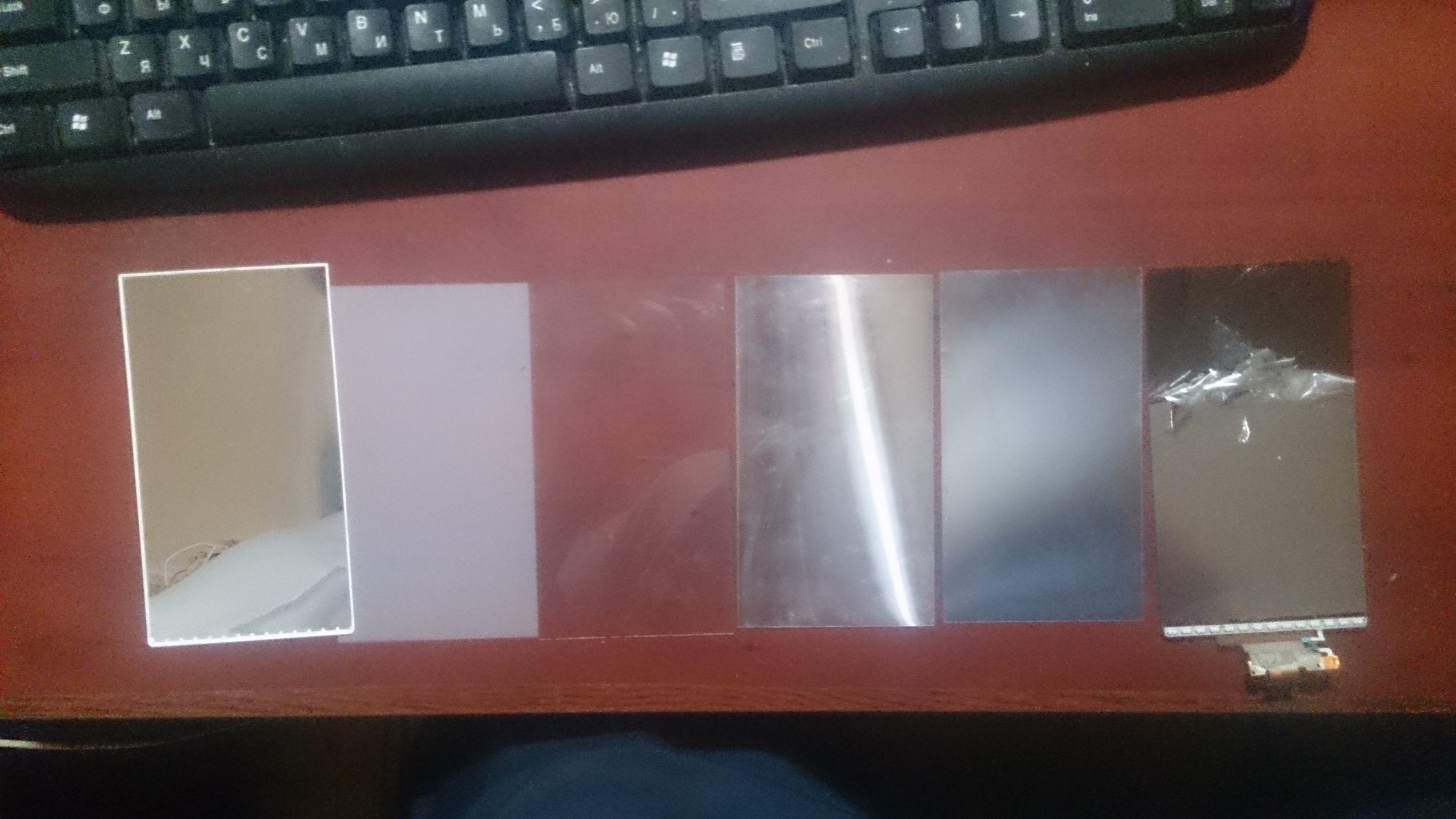

у меня расклад такой
1 отражатель(слева)
2 пленка типа кальки
3 световод,
4 рассеиватель А
5 рассеиватель В
6 экран
вот думаю наверно эту пленку с экрана надо снять
Вложения
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 318
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение Oleg562 » 16 мар 2017, 18:58

Обращался к разным поставщикам по поводу прошивки, после пару уточняющих вопросов - в ответ тишина.
По поводу владельцев принтеров - я только за!
Oleg562

Сообщения: 35
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение arrbuz » 16 мар 2017, 19:45

Oleg562 писал(а):Обращался к разным поставщикам по поводу прошивки, после пару уточняющих вопросов - в ответ тишина.
По поводу владельцев принтеров - я только за!

вот вот, владельцы, запросите пожалуйста прошивку для контроллера LCD, вам то не откажут уж
кстати поговорил с китацем уверяет что его экранчик волшебный и от других таких же отличается, а продавать отдельно вообще отказался, хотя на али есть на 1к рублей дешевле такой же
Аватара пользователя
arrbuz

Сообщения: 141
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: 2K LCD принтер.

Сообщение Alex_ou » 16 мар 2017, 21:25

на Таобао он есть еще дешевле, судя по всему от этого же продавца. но тут уже зависит чем доставлять итд итп.
Alex_ou

Сообщения: 47
Зарегистрирован: 06 фев 2017, 00:33

Re: 2K LCD принтер.

Сообщение Oleg562 » 19 мар 2017, 00:04

Появилось в продаже - http://s.aliexpress.com/vy2MJB3q Визуально отличается от моего.
Oleg562

Сообщения: 35
Зарегистрирован: 19 фев 2017, 21:12
