2K LCD принтер.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 2K LCD принтер.

Сообщение Madf » 28 фев 2017, 19:02

elshad66 писал(а):тоже загорелся ради интереса собрать из экрана от LG G3

есть как бы вариант проще)

http://top3dshop.ru/kupit-3d-printer/on ... inter.html
Madf

Сообщения: 2627
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: 2K LCD принтер.

Сообщение elshad66 » 28 фев 2017, 19:53

3DPrinter писал(а):а картинку вы как них выводите?

с матрицы фильтра (пленки) снимали?


idisplay бесплатная только по вайфай, по юсб грят платная
, пока не пробовал

да все снял,оставил только светодиоды, хоть как то видно куда тыкать, в дальнейшем надо будет какую нить подсветку делать

3DLab писал(а):
тоже загорелся ради интереса собрать из экрана от LG G3

А просто через выключенный дисплей удалось отвердить полимер?

нет,через выключенный уф не проходит
уф лазерем пробовал,фантоду ,который от этого лазера за 1 сек твердел ,через белую картинку твердел оч медленно,ну секунд 10
тачскрин режет уф , где то читал про свойства тачскрина,но по любому его снять надо будет, для точной фокусировки

Добавлено спустя 15 минут 38 секунд:
Madf писал(а):
elshad66 писал(а):тоже загорелся ради интереса собрать из экрана от LG G3

есть как бы вариант проще)

http://top3dshop.ru/kupit-3d-printer/on ... inter.html


ну это типа оло, или их же клон, и для работы с ним нужна темная комната, и тачскрин снимать надо с мобилы, и полимер нужен чтоб отливался, по любому я не жду лучшего качества чем dlp, просто соберу ради интереса ,посмотрим чо выйдет
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 339
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение elshad66 » 01 мар 2017, 15:25

если все получиться то следующий принтер соберу из Sony Z5 Premium 3840x2160 ,точка размером 0.0317mm, это самый минимум что нашел эдесь
https://www.sven.de/dpi/
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 339
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение traliman » 01 мар 2017, 15:42

elshad66 писал(а):если все получиться то следующий принтер соберу из Sony Z5 Premium 3840x2160 ,точка размером 0.0317mm, это самый минимум что нашел эдесь
https://www.sven.de/dpi/

Только надо бы с френелью, все таки, иначе улучшения может практически не быть.
traliman

Сообщения: 109
Зарегистрирован: 04 сен 2013, 22:05

Re: 2K LCD принтер.

Сообщение Alex_ou » 01 мар 2017, 17:05

elshad66 писал(а):если все получиться то следующий принтер соберу из Sony Z5 Premium 3840x2160 ,точка размером 0.0317mm, это самый минимум что нашел эдесь
https://www.sven.de/dpi/

да, но она 90-105долл - дороговато .... Meizu MX4G 30-32долл, но там точка 0.0468mm и размер 5,5 дюйма - как в KLD
Alex_ou

Сообщения: 59
Зарегистрирован: 06 фев 2017, 00:33

Re: 2K LCD принтер.

Сообщение Stajor » 01 мар 2017, 17:30

нет,через выключенный уф не проходит

А разве есть какая-то разница между белым и выключенным? Я включал матрицы без задней части. В местах, где белый, они ничем не отличались от просто выключенной матрицы. И дохлые дисплеи с исправной подсветкой тоже светятся белым. Мы просто видим белую светоотражающую подложку.
Stajor

Сообщения: 23
Зарегистрирован: 05 ноя 2014, 11:25

Re: 2K LCD принтер.

Сообщение Myp » 01 мар 2017, 20:29

хм, в тех матрицах что попадались мне, выключенная матрица как раз непрозрачна.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 2K LCD принтер.

Сообщение Stajor » 01 мар 2017, 20:43

Myp писал(а):хм, в тех матрицах что попадались мне, выключенная матрица как раз непрозрачна.

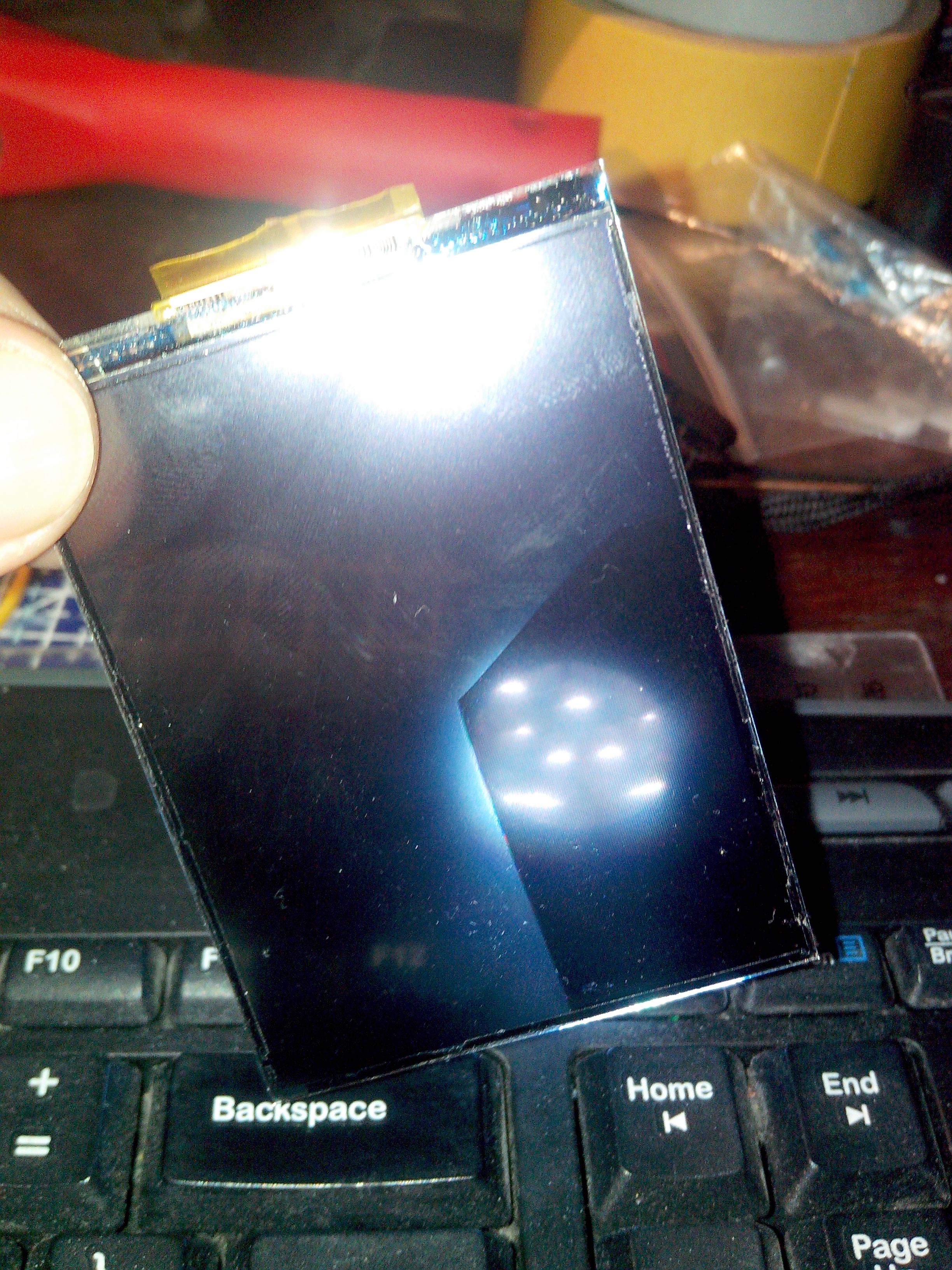

При обычном свете она не особо прозрачна. Нужен яркий источник света за ней. Вот, например, матрица от какого-то сониэриксона (не помню точно модель):

Stajor

Сообщения: 23
Зарегистрирован: 05 ноя 2014, 11:25

Re: 2K LCD принтер.

Сообщение elshad66 » 12 мар 2017, 03:29

добровольно вынуждительно :D уничтожил 40$, раскурочил один экран,посмотреть как он устроен :D

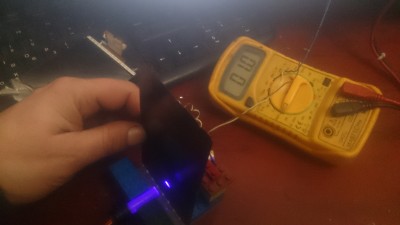

замерил что и как пропускает уф

Добавлено спустя 9 минут 57 секунд:
на нижней части ,блестящая пленка ,под ней еще темная по толще,потом стекло тонкое

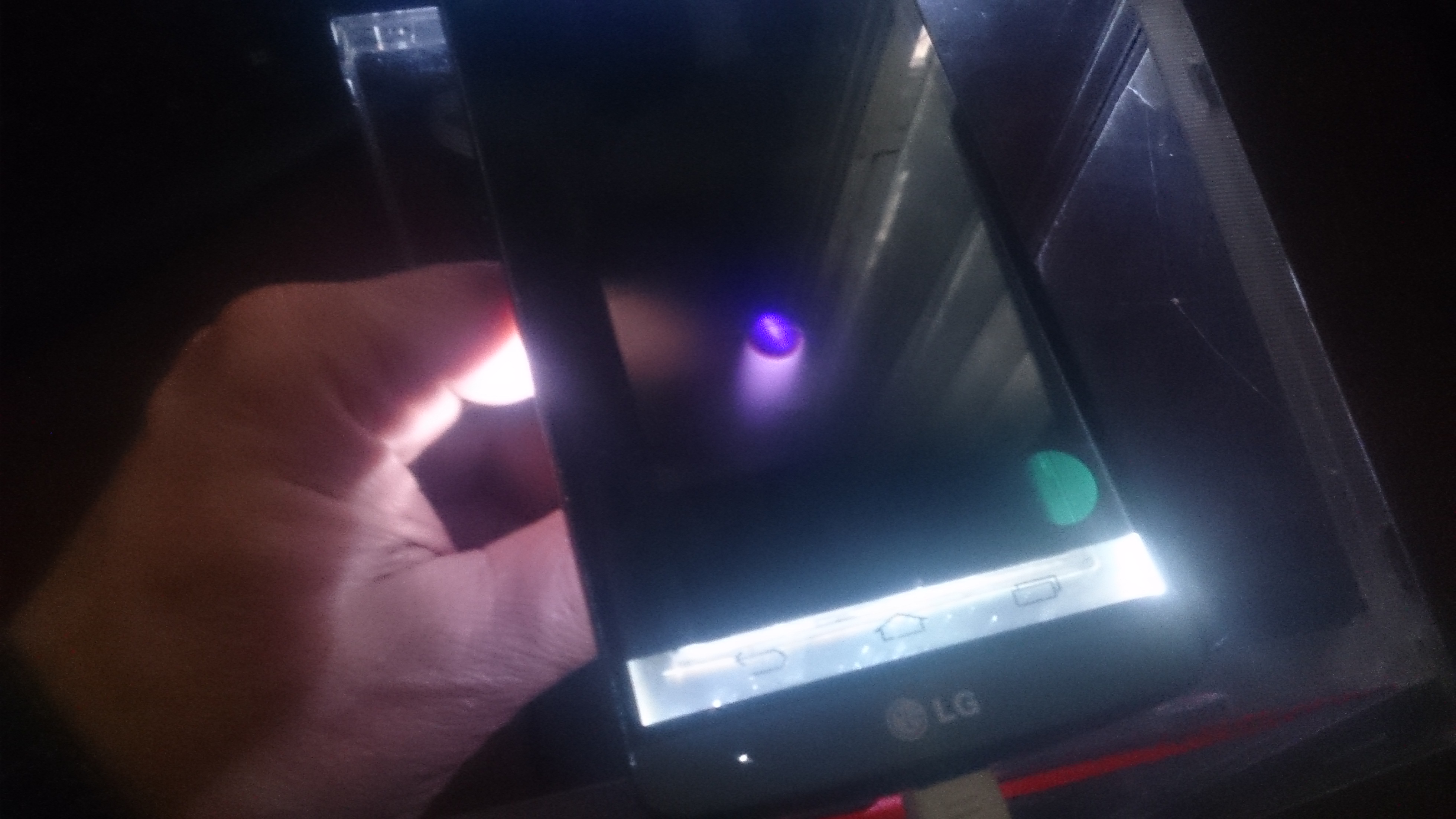

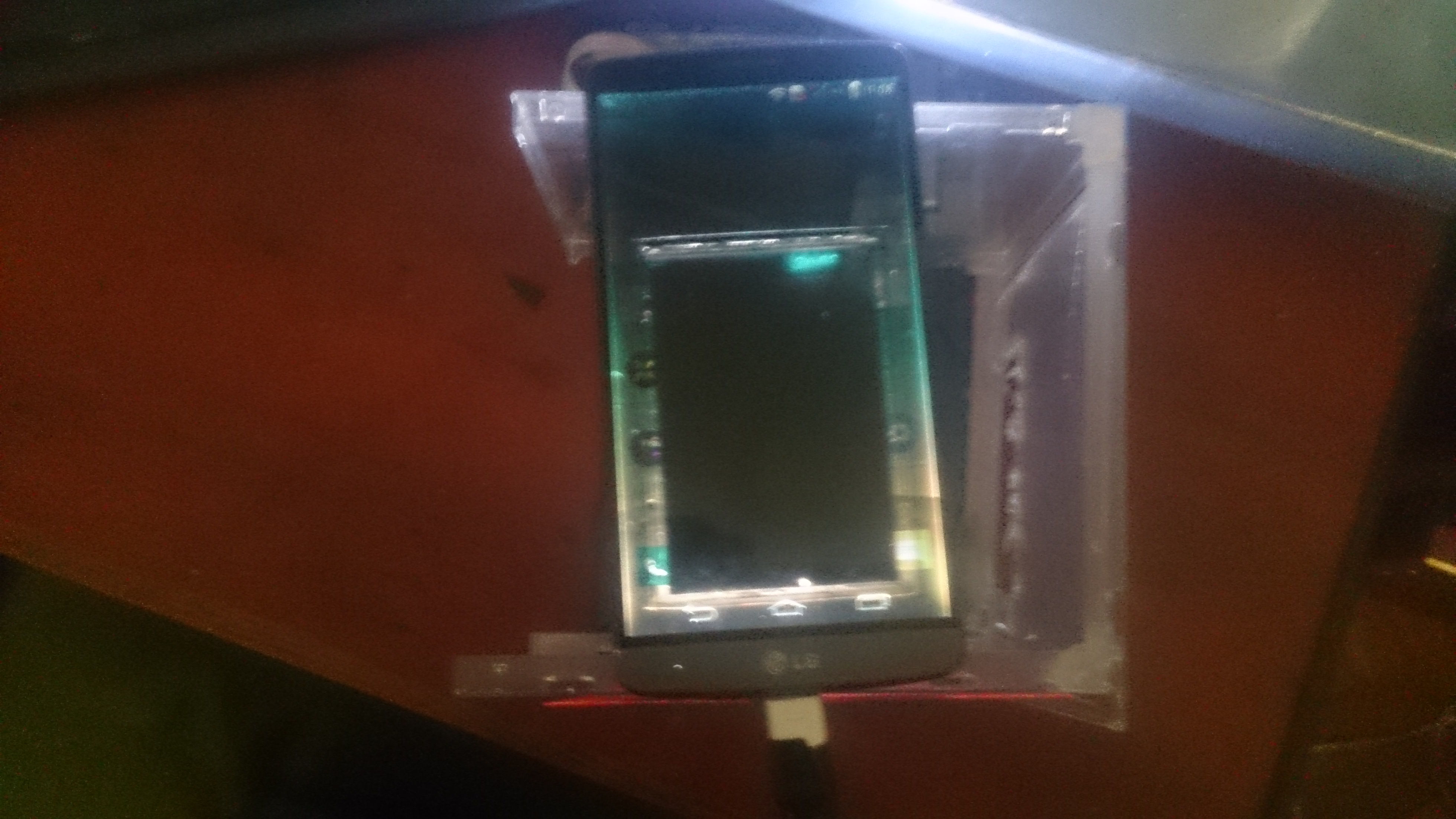

Добавлено спустя 19 минут 11 секунд, засвечивал через картинку квадрата отправленного из cw:
без подсветки сложно искать куда тыкать,

Добавлено спустя 7 минут 19 секунд:

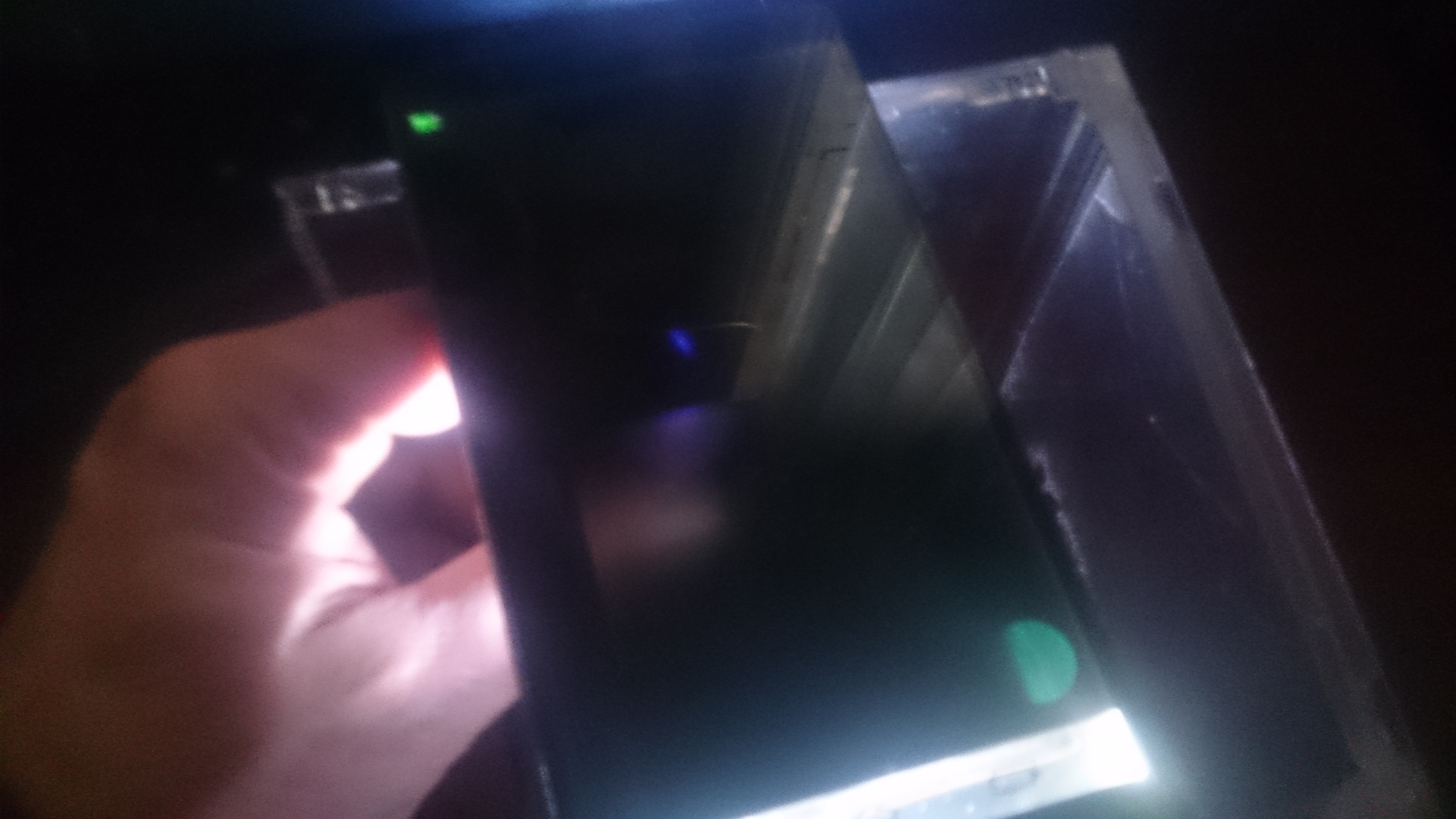

в том месте где нет картинки уф не проходит, хотя видно,но фантоду не среагировал

Добавлено спустя 10 минут 10 секунд:
половинки экрана не пропускаю уф, если судить по датчику,
у одной половинки отодрал стекло с угла ,на левом фото , и та темная плонка урезала 50 проц

Добавлено спустя 2 часа 51 минуту 22 секунды:

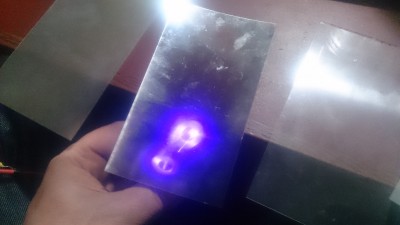

под экраном были две пленки,если с одной стороны светить то раздваивается

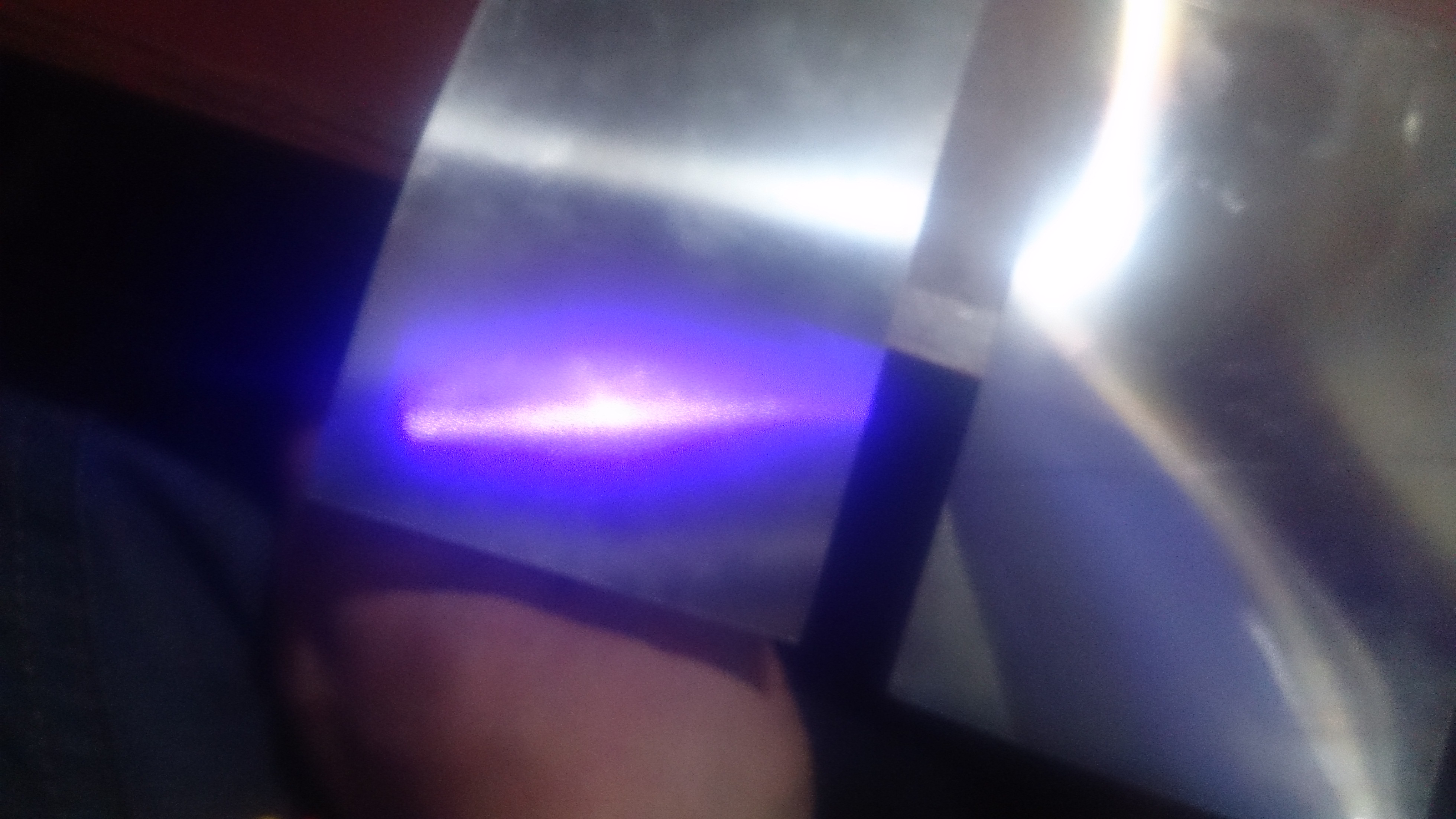

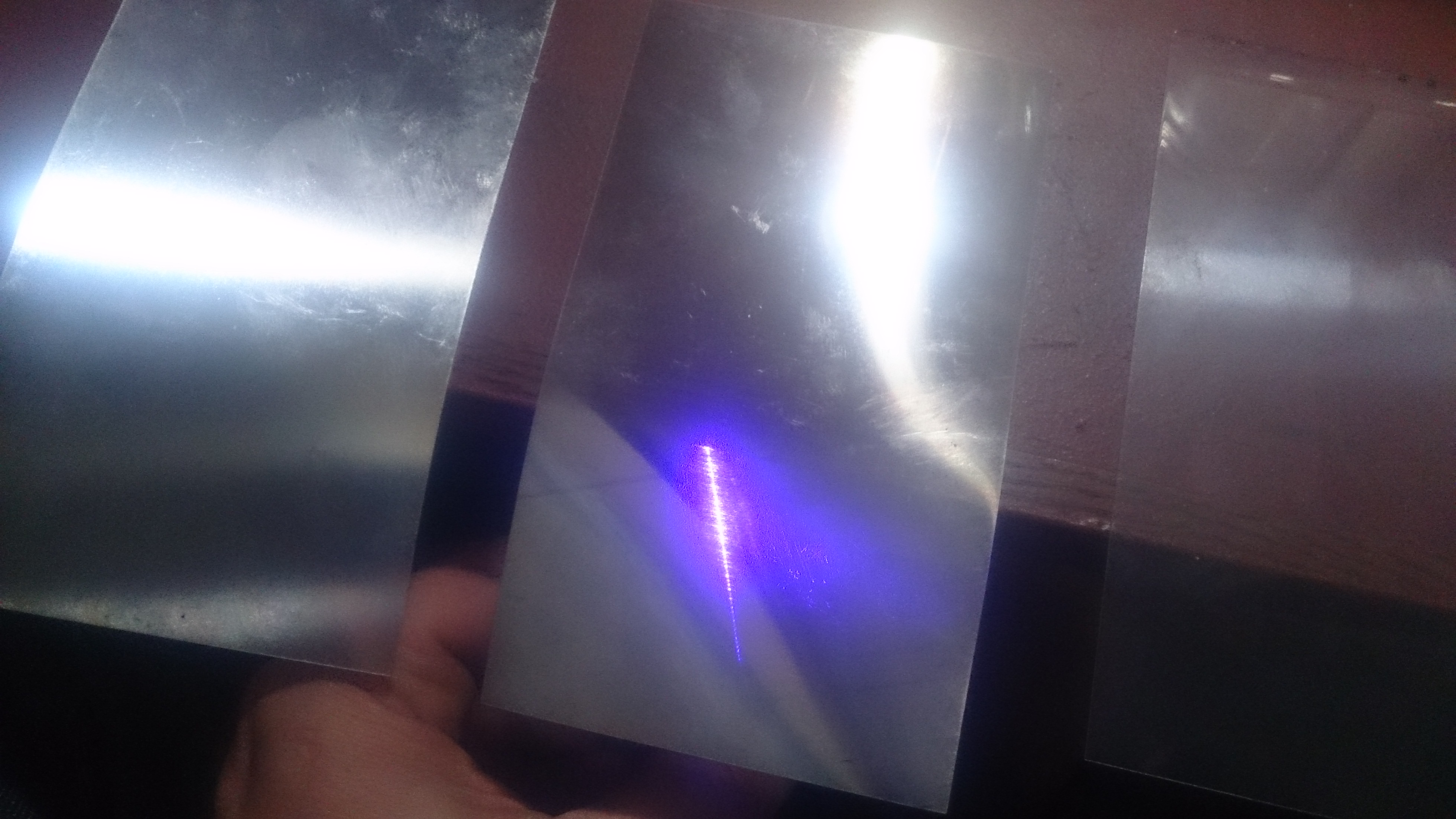

если перевернуть то луч превращяется в полоску

Добавлено спустя 14 минут 6 секунд:
Alex_ou писал(а):да, но она 90-105долл - дороговато .... Meizu MX4G 30-32долл, но там точка 0.0468mm и размер 5,5 дюйма - как в KLD


да дело не в 100$. они за 2-3 дня отбиваются,главное качество,,и раб стол побольше,и не будет гемора с маской,
ее почти через 2-3 дня настраиваю,1-2 часа времени отнимает

Добавлено спустя 22 минуты 21 секунду:
traliman писал(а):Только надо бы с френелью, все таки, иначе улучшения может практически не быть.


улучшения относительно чего?
Вложения

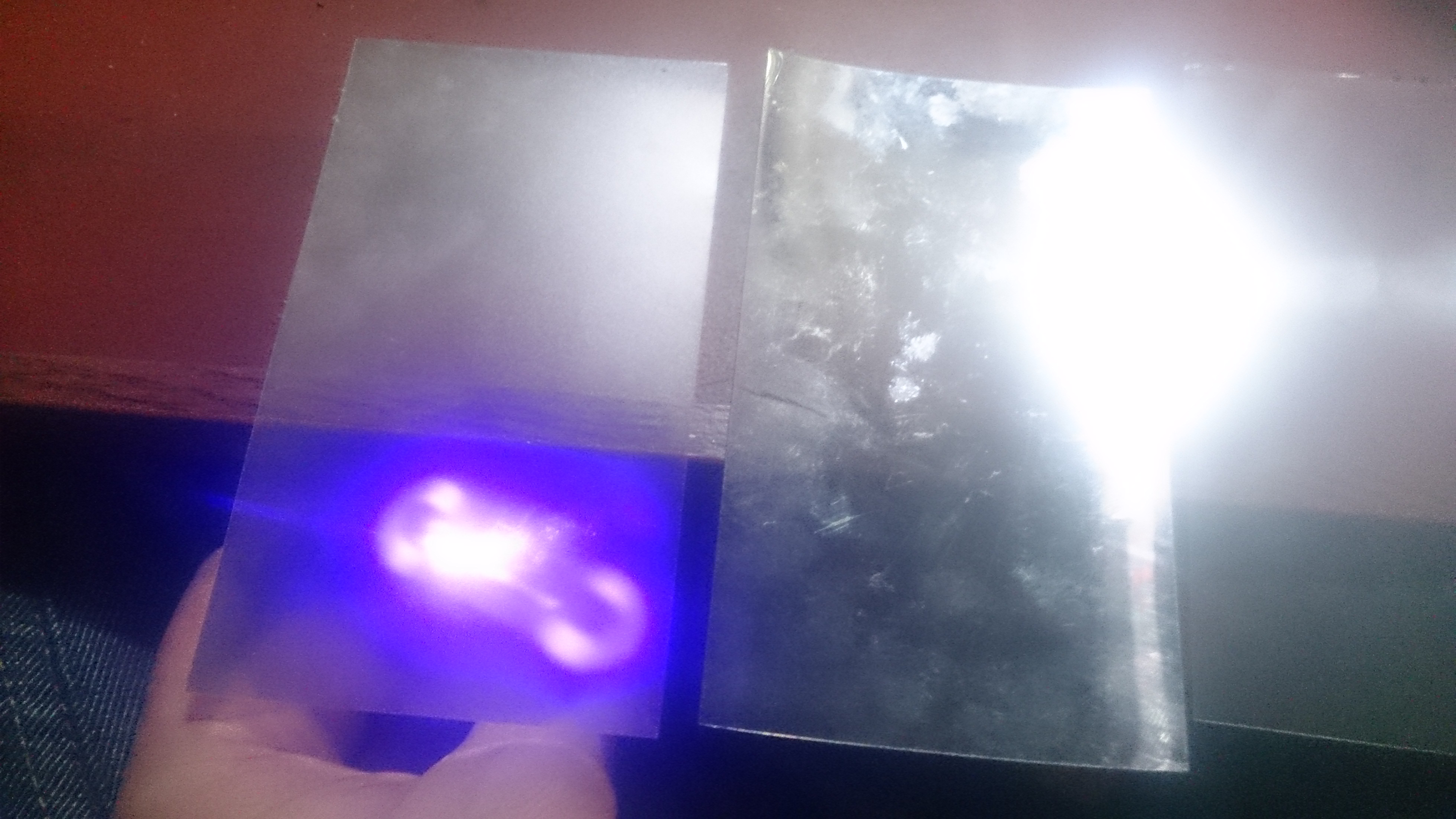

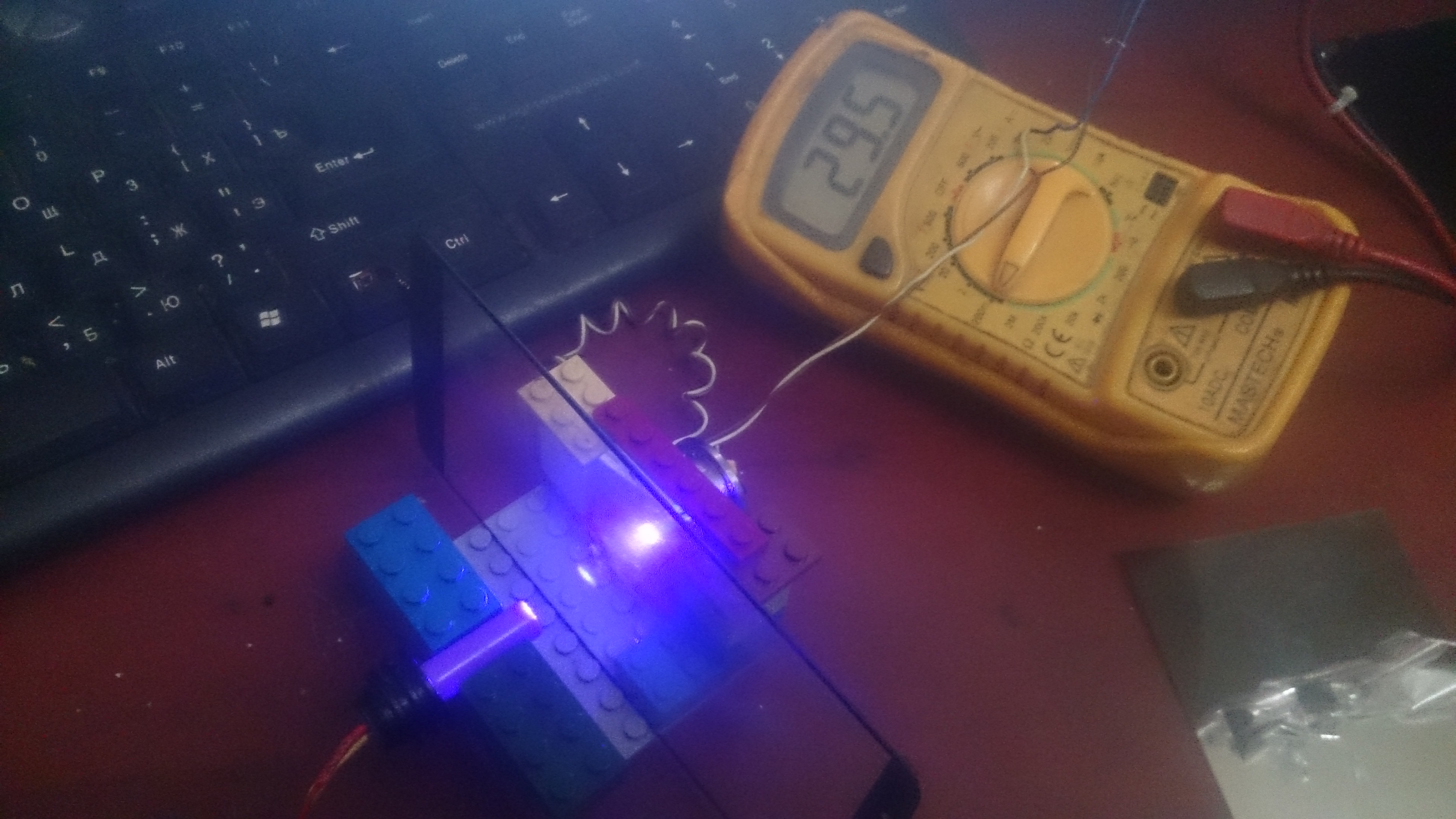

засвет пленки с угла ,без стекла

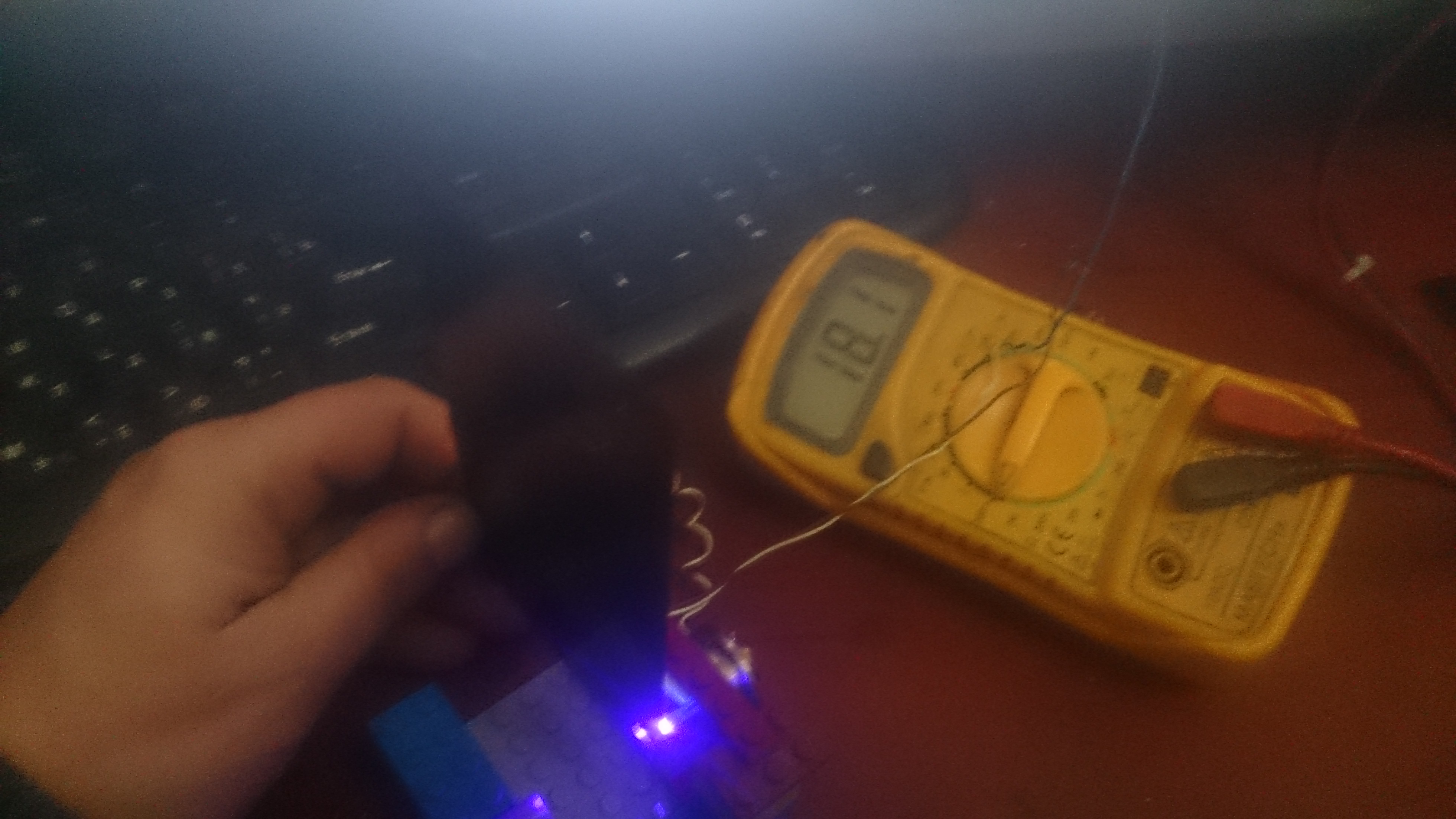

уф не проходит
уф не проходит
уф не проходит

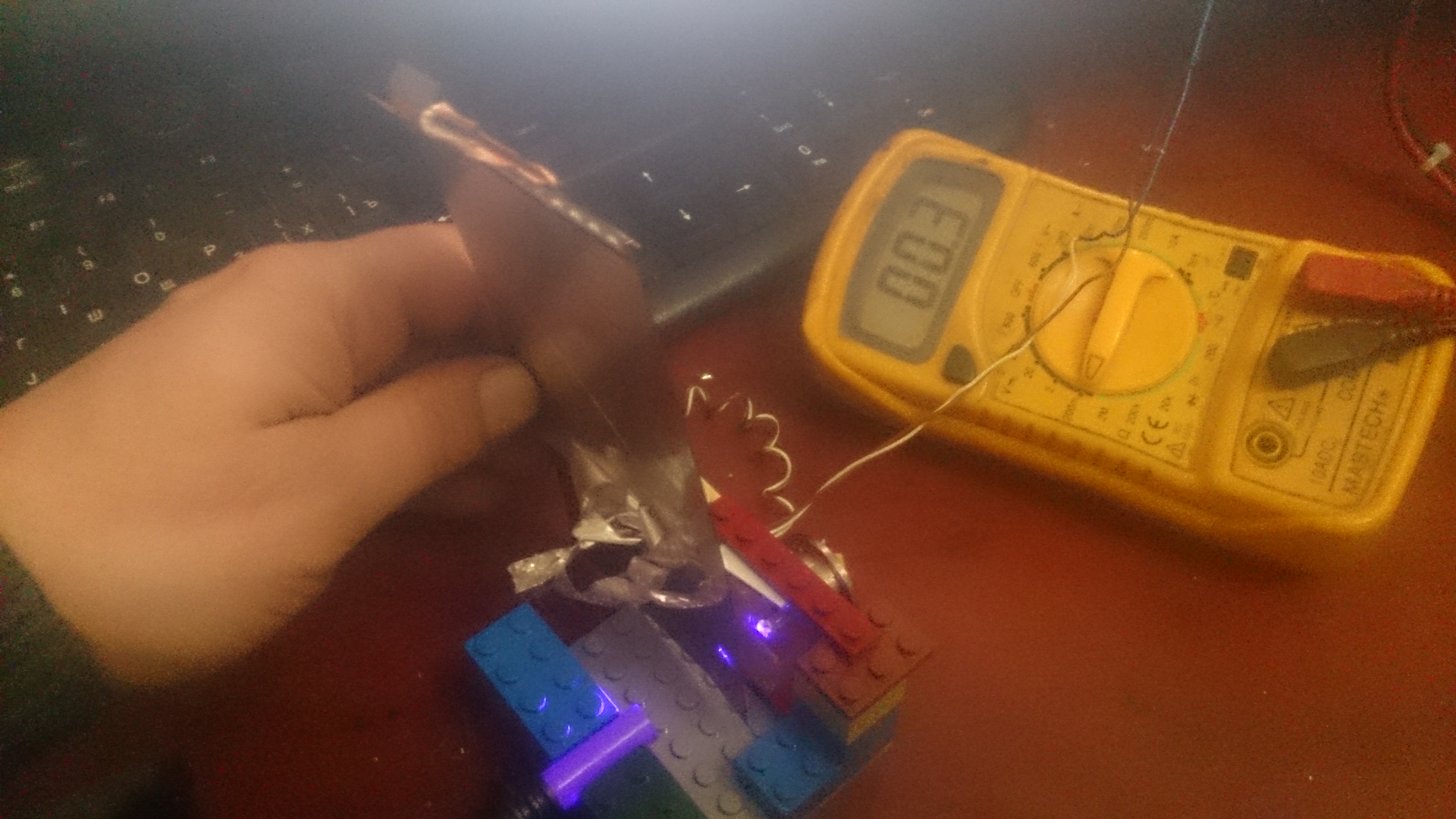

датчик показал ноль ,но фантоду за 10 сек ес500 и эпик 30сек ,засветились

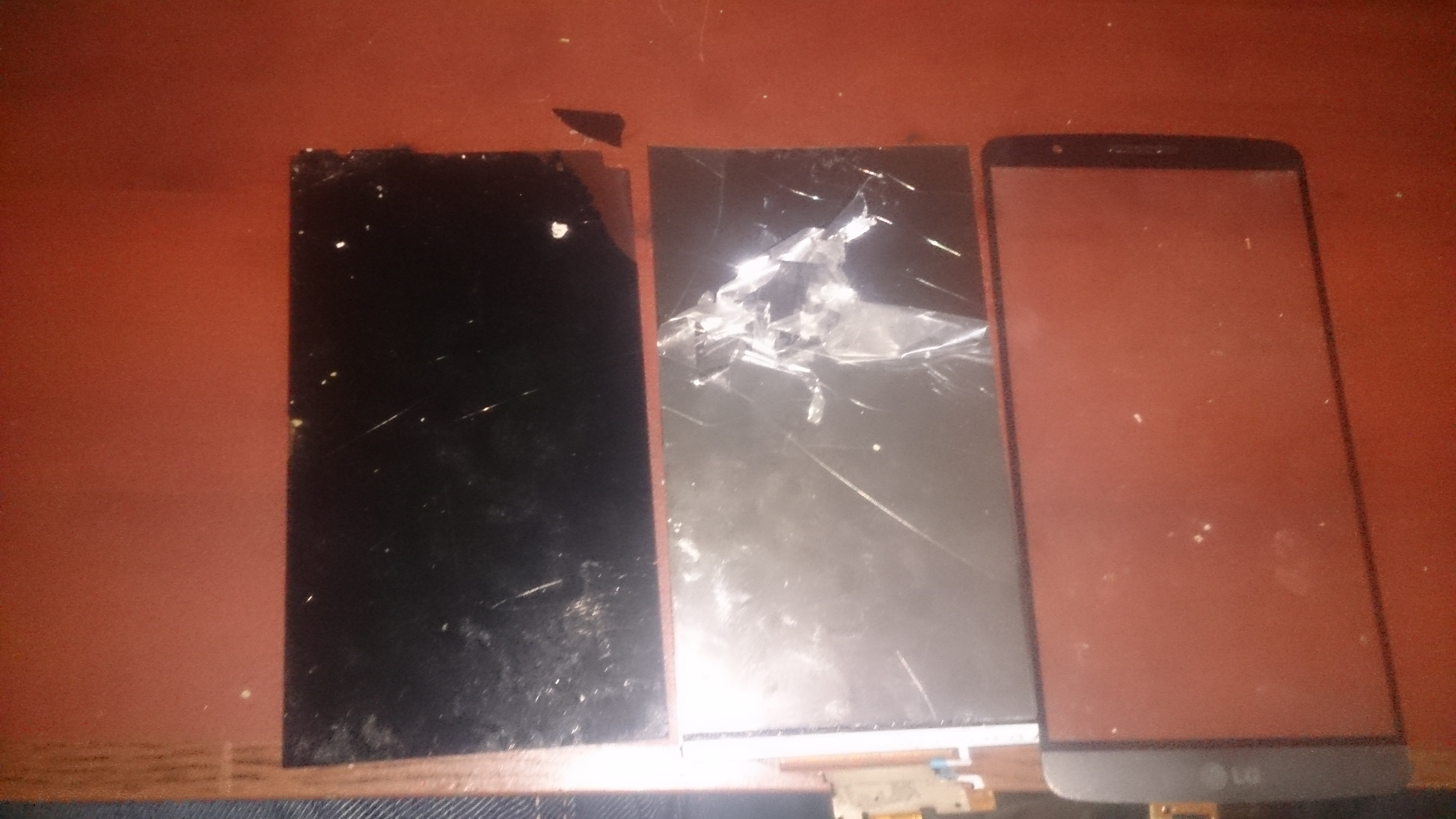

справа тач скрин , слева лицевая сторона ,по центру низ экрана
тач скрин урезал почти 20 проц

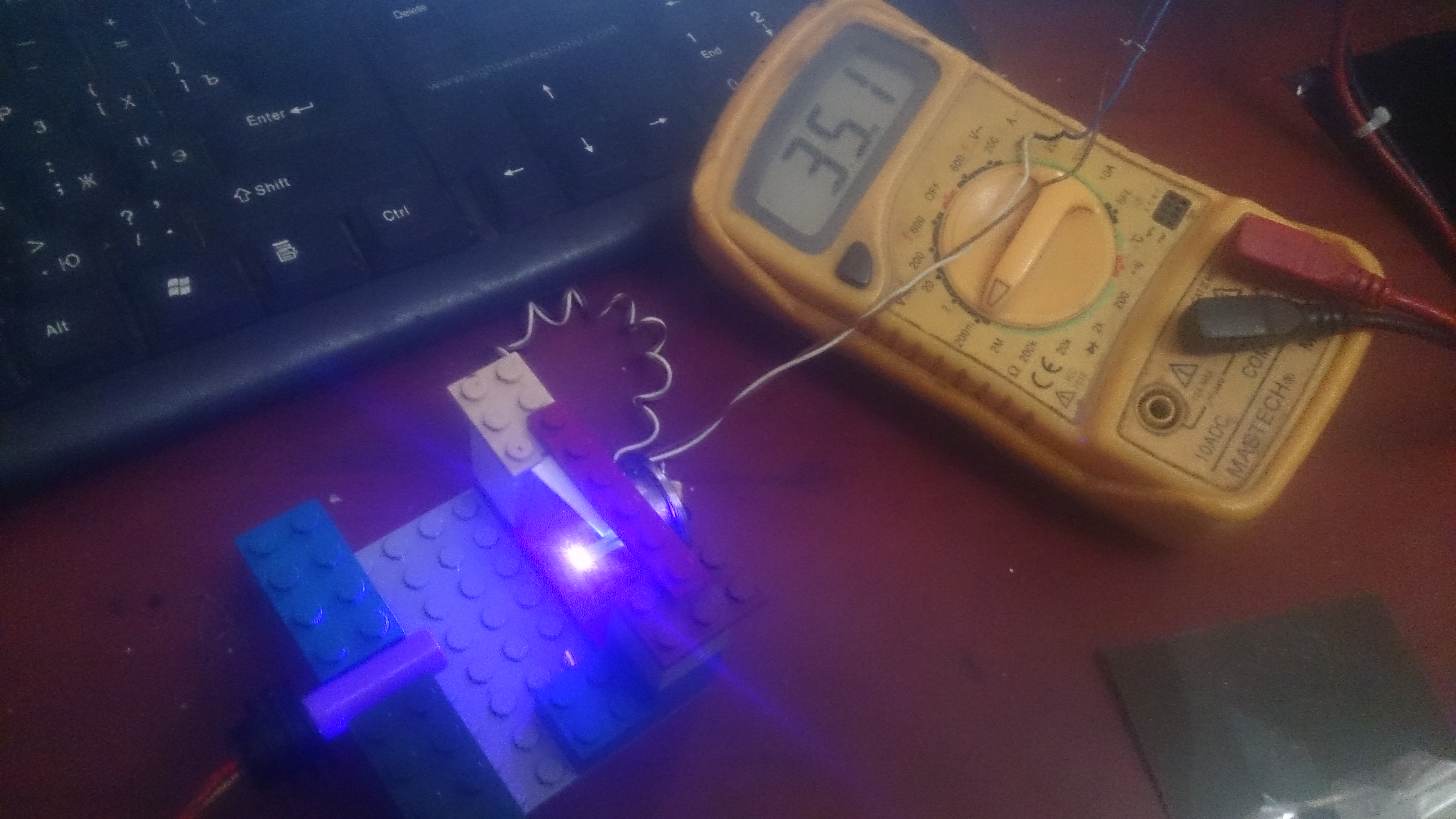

макс мощность лазера ,снял с гальво принтера
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 339
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение how_eee » 12 мар 2017, 08:28

Ну так какие выводы? Без разрушения препарировать матрицу телефона невозможно?
Аватара пользователя
how_eee

Сообщения: 598
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: 2K LCD принтер.

Сообщение Myp » 12 мар 2017, 13:42

elshad66 писал(а):под экраном были две пленки,если с одной стороны светить то раздваивается
если перевернуть то луч превращяется в полоску

это плёнки "размывающие" световой поток, в обычном состоянии используются для более равномерной подсветки экрана которая с торца идёт.
зеркальная плёнка на низу экрана для того же, чтоб свет переотражался и равномерней распределялся.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 2K LCD принтер.

Сообщение elshad66 » 13 мар 2017, 00:12

how_eee писал(а):Ну так какие выводы?


1 думаю что , снятие тач скрина и то что остается на экране ,клей скочь или хз что ,чем приклеен тач ,доверить спецам по мобилам, если сломают экран ,то сами будут новый искать,не хочу повторно ломать

2 если 50мв лазер засветил ес500 за 30 сек,то если спаять матрицу на весь экран, из 300 штук уф диодов,и регулировать током ,под экран подложить две рассеивающие пленки ,или как они там называются то думаю будет все
ок

3 НО , инфа про деградацию экрана от уф , и то что описано в соседней ветке,меня не много стопорит,

4 в место створки , прямо над диодами ,сделать жалюзи,чтоб лишний раз ,не грели и не разрушали экран,

пока такие мысли вслух
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 339
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение Myp » 13 мар 2017, 01:15

если будешь делать матрицу то бери диодов с запасом и перед сборкой тестируй диоды с мультиметром.
они с приличным разбегом по мощности идут, самые яркие/тусклые отбраковывай сразу, оставшиеся впаивай вперемешку.
рассеивающие плёнки лучше располагать поближе к диодам.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 2K LCD принтер.

Сообщение elshad66 » 13 мар 2017, 03:27

Myp писал(а):если будешь делать матрицу то бери диодов с запасом и перед сборкой тестируй диоды с мультиметром.
они с приличным разбегом по мощности идут, самые яркие/тусклые отбраковывай сразу, оставшиеся впаивай вперемешку.
рассеивающие плёнки лучше располагать поближе к диодам.

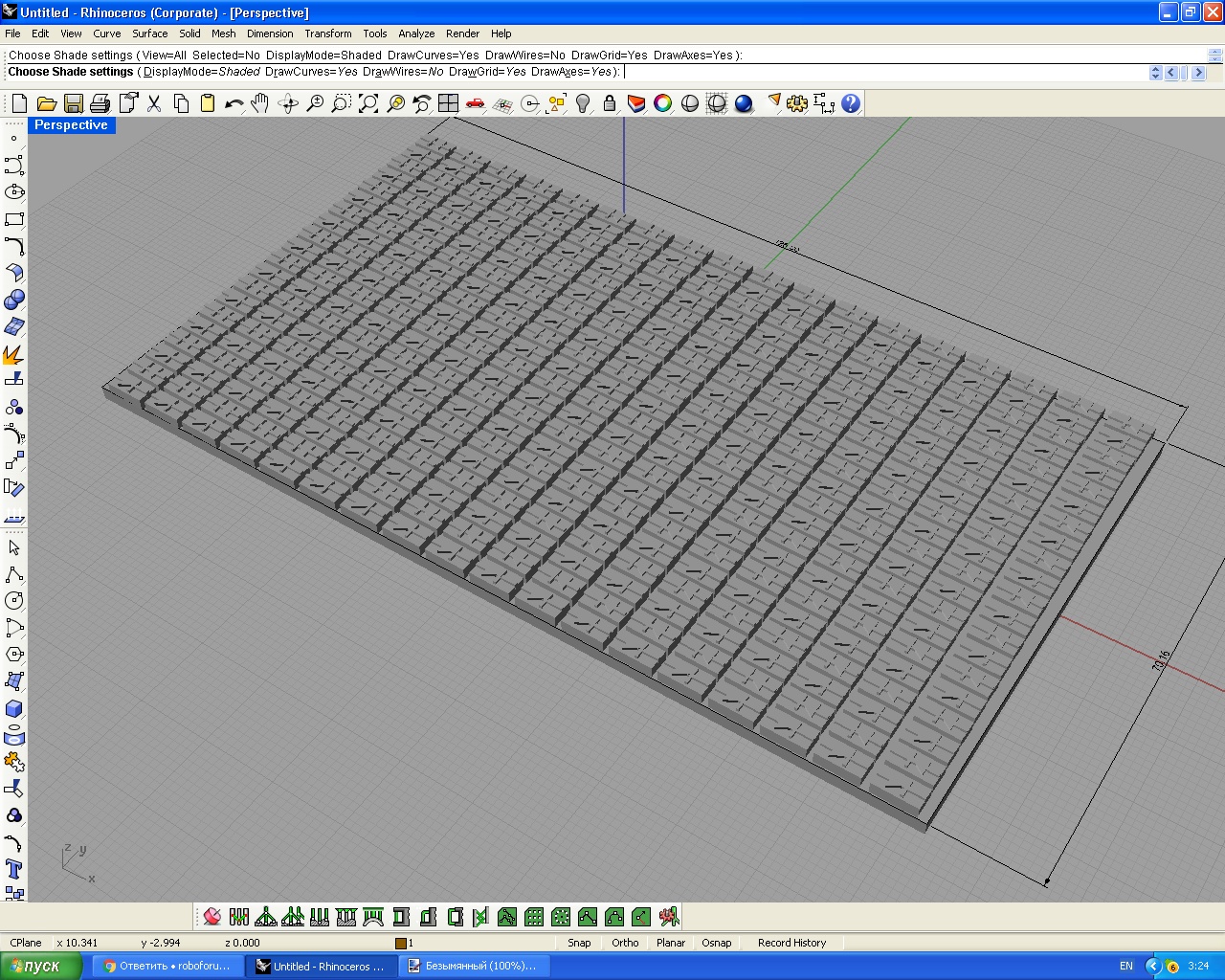

вот такие думаю взять
http://www.ebay.com/itm/262628663941?var=561526988788
собрать 360 шт врядли получиться так впритык ,и то если все последовательно,
не знаю так можно ?

а зачем самые яркие отбрасывать? это по одному подключать и датчиком измерять уф? :D

да еще на каком расстоянии от экрана? это уже по ходу видно будет

да еще это все на радиатор с винтом , там под 150 ватт выйдет, жару будет :D
Вложения
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 339
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение Myp » 13 мар 2017, 13:36

яркость мерять не нужно, достаточно ток замерять, собрать схемку с резистором и прикладывать поочереди.
яркие, как и тусклые будут неравномерность давать, в твоём случае это важно.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
