2K LCD принтер.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

2K LCD принтер.

Сообщение Oleg562 » 21 фев 2017, 11:47

Всем привет! Собираю LCD принтер, аналог KLD-LCD1260.

2К ЖК матрицу приобрел от оригинального KLD-LCD1260 по ссылке - https://ru.aliexpress.com/item/11-11-Pr ... 57818.html
Контролер (TC358870), взял отсюда - https://ru.aliexpress.com/item/5-5-inch ... 17264.html

По характеристкам должна быть полная совместимость, по факту при подключении появляется слабый свистящий звук с периодичностью 1-2 секунды, светодиод на плате TC358870 мигает,
в одном месте идет нагрев - подключения не происходит.

Во избежании проблем сразу отключаю, при последующем подключении LCD из комплекта по второй ссылке - все нормально работает.

Поскажите что делать? куда копать?
Насколько я понимаю нужна перепрошивка контролера - опыт в данном направлении мягко говоря слабый.

P.S. Готовой связки (LCD(для УФ 3д принтера) - контролер) нет в продаже! Пределка LCD (из комплекта по второй ссылке - удаления задней стенки и подсветки, привела к поломке матрицы - очень хрупкая.
Очень нужна помощ!
Oleg562

Сообщения: 34
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение how_eee » 22 фев 2017, 14:21

Бог в помощь :D
Аватара пользователя
how_eee

Сообщения: 581
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: 2K LCD принтер.

Сообщение Myp » 22 фев 2017, 14:34

Oleg562 писал(а):По характеристкам должна быть полная совместимость

по каким именно?
по описанию на сайте нигде не сказано что конкретно эта матрица поддерживается.
я так сходу даже распиновку LCD-1260S не смог найти, не говоря уже о информации по совместимости.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16701
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 2K LCD принтер.

Сообщение esisl » 22 фев 2017, 14:35

Хмм... Трижды разбирал и дважды собирал аналогичные комплекты (не точно такие), хрупкие. Но если очень аккуратно и главное ооооочень медленно, то нормально разбираются, и что забавно - собираются обратно :D

Чем расслаивали? Из общедоступного - берём лезвие длинного канцелярского ножа и ооооочень аккуратно.
esisl

Сообщения: 873
Зарегистрирован: 23 июл 2012, 15:24

Re: 2K LCD принтер.

Сообщение Oleg562 » 22 фев 2017, 15:35

"берём лезвие длинного канцелярского ножа и ооооочень аккуратно" - именно так и пытался - треснула.

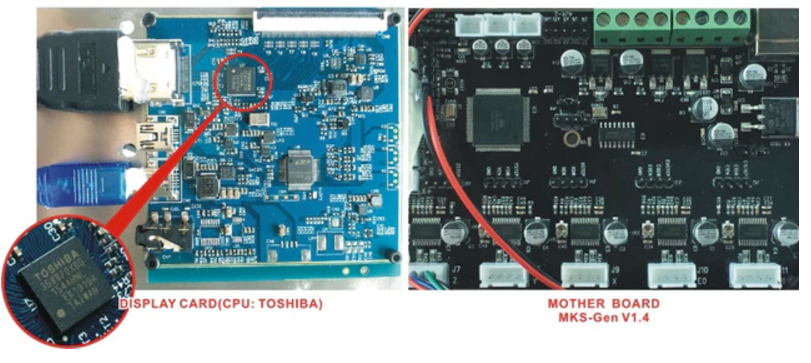

Вот фото контролера от "LCD-1260S" - полный аналог.

Добавлено спустя 6 минут 57 секунд:

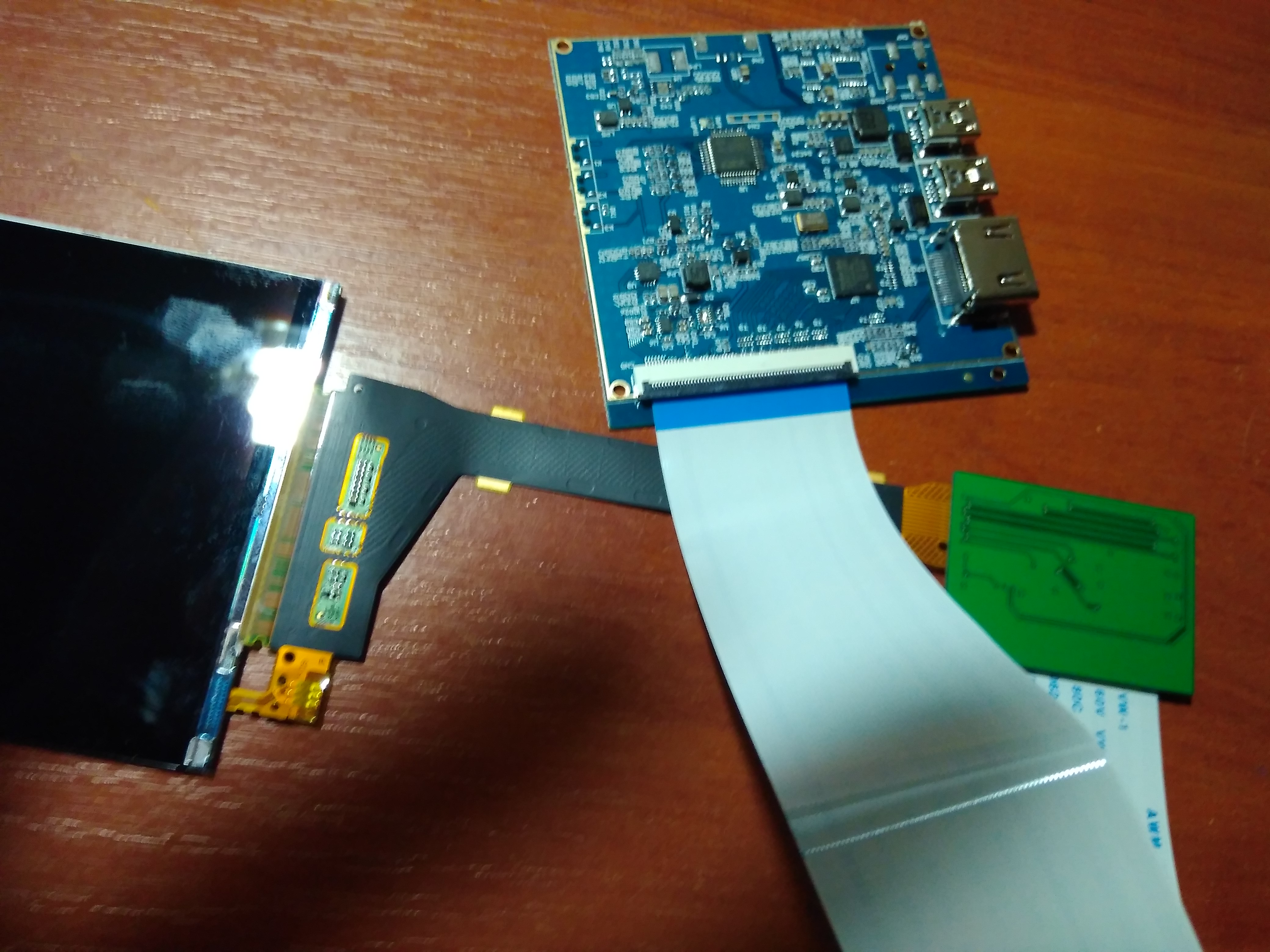

Фото "моего" контролера.
Вложения
Oleg562

Сообщения: 34
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение Madf » 22 фев 2017, 16:13

А с чего вы взяли, что они совместимы (пины/протокол) и что ваш контроллер вообще может работать с таким типом матриц?
Всегда перед покупкой нужно у продавца интересоваться о возможности товара. Да, продавец порой вообще ничего не знает, для него что носки или чайники, но и покупать тогда не нужно...такое бывает довольно часто.
Покупать надо заведомо известно совместимые вещи.
Madf

Сообщения: 2389
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: 2K LCD принтер.

Сообщение Oleg562 » 22 фев 2017, 16:37

Так и есть. Ответа от продавца не дождался и решил рискнуть.

Добавлено спустя 11 минут 6 секунд:
Впрочем попытка сборки принтера, который только вышел на рынок в любом случае риск. (FDM и DLP собрано не один десяток).
Oleg562

Сообщения: 34
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение Zusul86 » 23 фев 2017, 13:18

Oleg562 писал(а):По характеристкам должна быть полная совместимость

Неужели матрица у принтера тоже RGB?
Zusul86

Сообщения: 757
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: 2K LCD принтер.

Сообщение Oleg562 » 23 фев 2017, 13:37

Понятия не имею. Вот подробное описание принтера - https://3dprinter.ua/kld-lcd1260-review/
Oleg562

Сообщения: 34
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение Zusul86 » 23 фев 2017, 14:22

Oleg562 писал(а):Понятия не имею.

Тогда с чего вы взяли что характеристики одинаковы?
В RGB матрице за пиксель считают 3 субпикселя, в монохромной пиксель неделим. Соответственно разрешение у них отличается в 3 раза.
Zusul86

Сообщения: 757
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: 2K LCD принтер.

Сообщение Oleg562 » 23 фев 2017, 14:45

Заявленное разрешение у обоих матриц 2560 * 1440. Вряд ли у матрицы принтера 2560 * 4320.
Oleg562

Сообщения: 34
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение Zusul86 » 23 фев 2017, 15:14

Oleg562 писал(а):Заявленное разрешение у обоих матриц 2560 * 1440. Вряд ли у матрицы принтера 2560 * 4320.

:shock: Если матрица принтера монохромная, то у нее 2560 * 1440 квадратных пикселей, а не 7680*1440 прямоугольных разноцветных субпикселей как у RGB. И протокол обмена наверняка другой.
Zusul86

Сообщения: 757
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: 2K LCD принтер.

Сообщение Oleg562 » 23 фев 2017, 15:43

Я запрашивал у разных продавцов данного принтера - прошику/описание и т.д. для этого экрана - в ответ тишина, наверняка производитель не предоставляет.
Oleg562

Сообщения: 34
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение Myp » 23 фев 2017, 16:14

Zusul86 писал(а):Неужели матрица у принтера тоже RGB?

естественно , китайские принтеры используют стандартные матрицы, просто без подсветки.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16701
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 2K LCD принтер.

Сообщение Stajor » 23 фев 2017, 16:21

Myp писал(а):
Zusul86 писал(а):Неужели матрица у принтера тоже RGB?

естественно , китайские принтеры используют стандартные матрицы, просто без подсветки.

А как такое может быть, если многочисленные эксперименты, в том числе участников этого форума, показали, что обычную матрицу невозможно эффективно просвечивать даже на 395 нанометрах. И вдруг нате вам, обычная матрица, обычные УФ-диоды... Что-то не сходится. Сначала я думал, что используются прозрачные матрицы (70% пропускная способность, используются как интерактивные витрины), но вроде как нет, обычные темные матрицы...
Stajor

Сообщения: 21
Зарегистрирован: 05 ноя 2014, 11:25

След.
