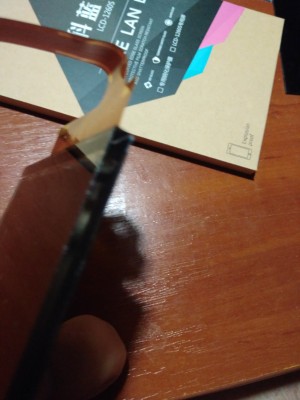

Да из стекла, толщиной 0.3 мм

Добавлено спустя 7 минут 50 секунд:

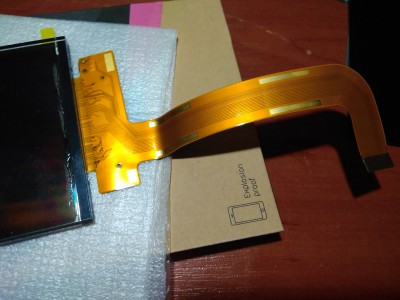

Фото LCD от китайского принтера.

А почему бы не купить тот принтер? Я так понял пол его стоимости уже потрачена. Еще нстолько же и давно б печатали. Или интерес не в самой печати?

В свободное от работы время, я занимаюсь сборкой и продажей 3д принтеров. В свободное от второй работы время - изучаю новые направления 3д печати.
P.S. Вы видели механику китайца?

Механику переделать проще , быстрее и дешевле опытов с матрицами. Ну я понял что тут интереснее не сама печать, а что нибудь разобрать, сломать, починить

3DPrinter писал(а):

Stajor писал(а):обычную матрицу невозможно эффективно просвечивать даже на 395 нанометрах. И вдруг нате вам, обычная матрица, обычные УФ-диоды...

В этом принтере стоит диод 405

А какой мощности диоды, не подскажете? И каким образом собрана диодная матрица? Надо же как-то сделать излучение равномерным на всей площади дисплея.
И еще вопрос: есть какая-то система фокусировки, или ванна просто на дисплее лежит?

2 диода по 10ватт
диоды просто лежат рядом =)
равномерность хз как, вероятно в лсд есть какая-то пленка для равномерности
По поводы структуры дисплея лучше скажет топикстартер. У него уже большой опыт в разборке дисплеев.
ванна просто лежит на защитном стекле, под стеклом плотно лежит матрица

Добавлено спустя 1 минуту 11 секунд:

Oleg562 писал(а):В свободное от работы время, я занимаюсь сборкой и продажей 3д принтеров. В свободное от второй работы время - изучаю новые направления 3д печати.
P.S. Вы видели механику китайца?

+1
все таки этот форум объединяет не только потребителей но и кулибиных, а потому тут и интересно и полезно сидеть =)

3DPrinter писал(а):2 диода по 10ватт
диоды просто лежат рядом =)

Такие ?
http://www.ebay.com/itm/10W-High-Power- ... E8m249_DUw

elshad66 писал(а):

3DPrinter писал(а):2 диода по 10ватт
диоды просто лежат рядом =)

Такие ?
http://www.ebay.com/itm/10W-High-Power- ... E8m249_DUw

не похожи.
гляньте на фото разобранного принтера

Oleg562 писал(а):Да из стекла, толщиной 0.3 мм

если верить китайцу, то 0,4мм

Добавлено спустя 1 минуту 38 секунд:

3DPrinter писал(а): вероятно в лсд есть какая-то пленка для равномерности

врядли, я так понял что кожух вокруг диодов выполняет роль зеркала.

Добавлено спустя 34 секунды:

3DPrinter писал(а):все таки этот форум объединяет не только потребителей но и кулибиных, а потому тут и интересно и полезно сидеть =)

солидарен

3DPrinter писал(а):гляньте на фото разобранного принтера

да смотрел и в соседней ветке (Принтер из китая KLD-LCD1260),и на сайте
https://3dprinter.ua/kld-lcd1260-review/
, и с продавцом james с али по скайпу грил , он тоже 20 ватт сказал но какой точно я так и не понял
они разные есть,вот думаю какие брать готовый или самому собрать

http://www.ebay.com/itm/3w-5w-10w-20w-3 ... gZ9jPNgBKQ

http://www.ebay.com/itm/10W-High-Power- ... wApMJ7a-Iw

http://www.ebay.com/itm/5050-SMD-LED-SM ... IwzOzXRhaw

http://www.ebay.com/itm/100PCS-0805-201 ... SwBLlVZ~uM

http://www.ebay.com/itm/262628663941?var=561526988788

чем мощнее тем быстрее.
так же у мощных диодов физический размер матрицы больше, лучше будет равномерность засветки.

но более мощный диод будет сильнее греть матрицу/ванночку и ему потребуется большой радиатор с мощным кулером и мощный блок питания.
в любом случае диод не стоит на 100% мощности гонять, это вредно, лучше брать с запасом.
если китайцы говорят что там на 20, стоит взять на 30.

http://www.ebay.com/itm/3w-5w-10w-20w-3 ... gZ9jPNgBKQ

В китайце стоит круглый как по этой ссылке
Не думаю что это оптимальный вариант. Возможно у Китайца их просто много =)
Так же возможно он был выбран из-за угла рассеивания. По логике вещей у круглого диода (линзы) должен быть более широкий угол, что хорошо скажется на равномерности свечения в конусе.

Но что там на самом деле - хз
С мощностью еще все страннее. В теории чем мощнее диод, тем быстрее печать и тем меньше проживет матрица. Хочеться верить, что китаец нашел оптимальное соотношение по мощности к типу матрицы, а не влупил их туда просто так =)

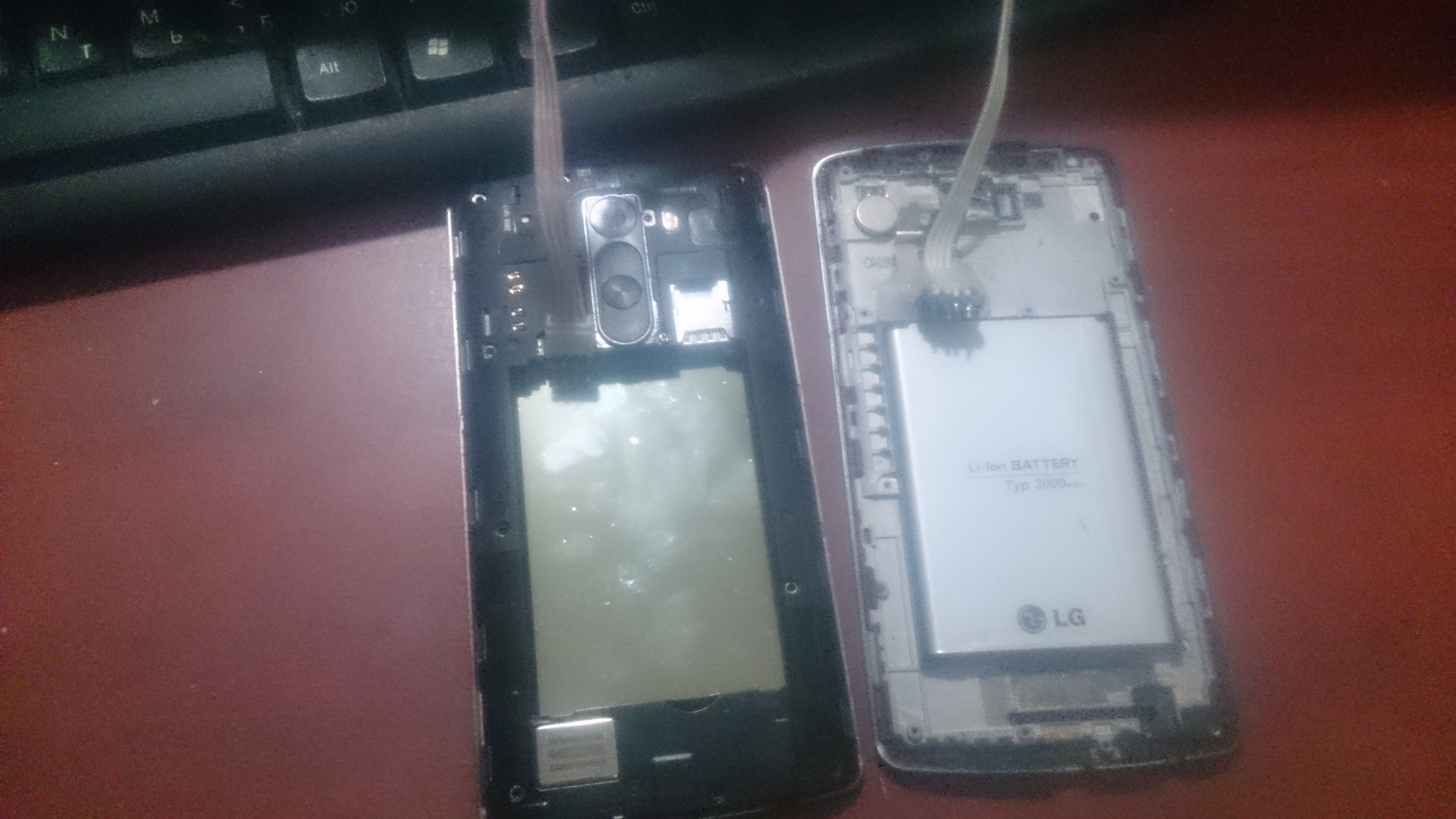

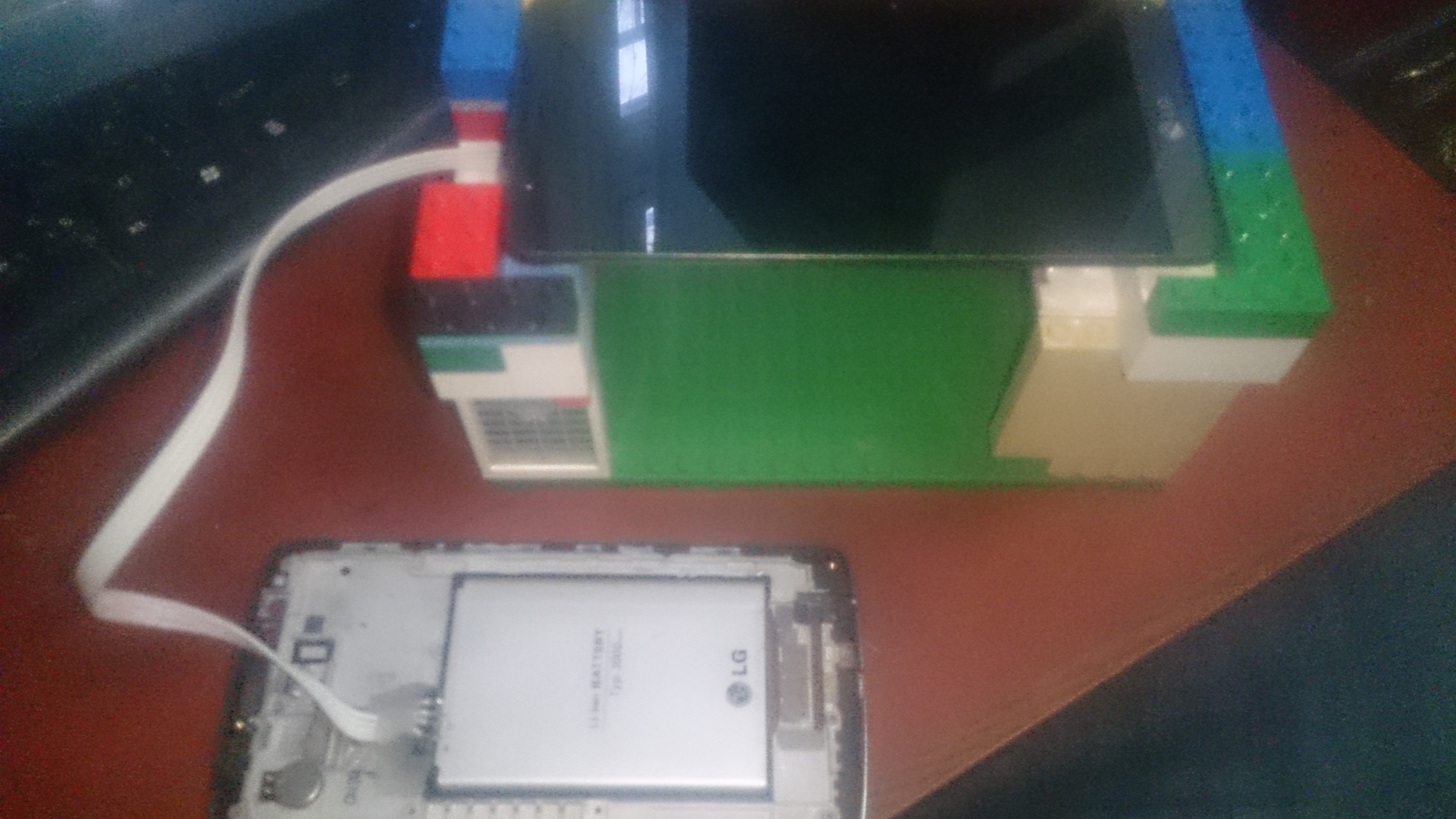

тоже загорелся ради интереса собрать из экрана от LG G3,знакомый ремонтом мобиль занимается,урвал 2 по дешевке,оба все работает кроме самого телефона,симка оператора не видит, у одного все с низу убрал кроме светодиодов,чтоб хоть для начала видеть куда тыкать для подключения,вырезал дно акума,и остановился на выборе подсветки УФ,как реализовать ,вот два варианта
https://hackaday.io/project/12791-utopiaprinter-sla
думаю спаять на весь экран из таких,
http://www.ebay.com/itm/262628663941?var=561526988788
почти 300 штук ,что даст где то 150 ватт,а током уменьшить мощность,и меньше греться будет,

Myp писал(а):чем мощнее тем быстрее.

не всегда нужна скорость,практика показала что если чем выше мощность ,тем быстрее схватывается полимер,и деталь крепче прилипает к пленке,и когда происходит отрыв ,то часто было поддержки не отрывались от пленки и выходил брак,и при отрыве был слышен хруст , когда снизил мощность и увеличил время,то хруст пропал и с ним же брак

а картинку вы как них выводите?

с матрицы фильтра (пленки) снимали?

тоже загорелся ради интереса собрать из экрана от LG G3

А просто через выключенный дисплей удалось отвердить полимер?
