Re: 2K LCD принтер.

Сообщение elshad66 » 25 мар 2017, 19:02

так для инфы
я перепробывал и спринтер и марлин и репитер и для интереса grbl
в прошивке grbl концевики мах мин подключены последовательно(как автор схему прилагают) ,и заточены на аварийную остановку,т е когда ось доходит до конц мотор отключается,и в обратную сторону ось не пойдет пока не отключиться конц,а для этого надо вручную чуть открутить ось ,это сделано для чпу станка чтоб ,не сломать механику и тд и тп,точно также заточены конц в MACH3 именно на аварийную остановку
НО в grbl можно в настройках задать чтоб ось отъезжала обратно на какое то расстояние,и откл конц
а потом уже можно дать старт на печать :D НО в нашем случае же платформа чуть приподнялась

и это можно обойти

продолжение следует
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 363
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение elshad66 » 26 мар 2017, 01:46

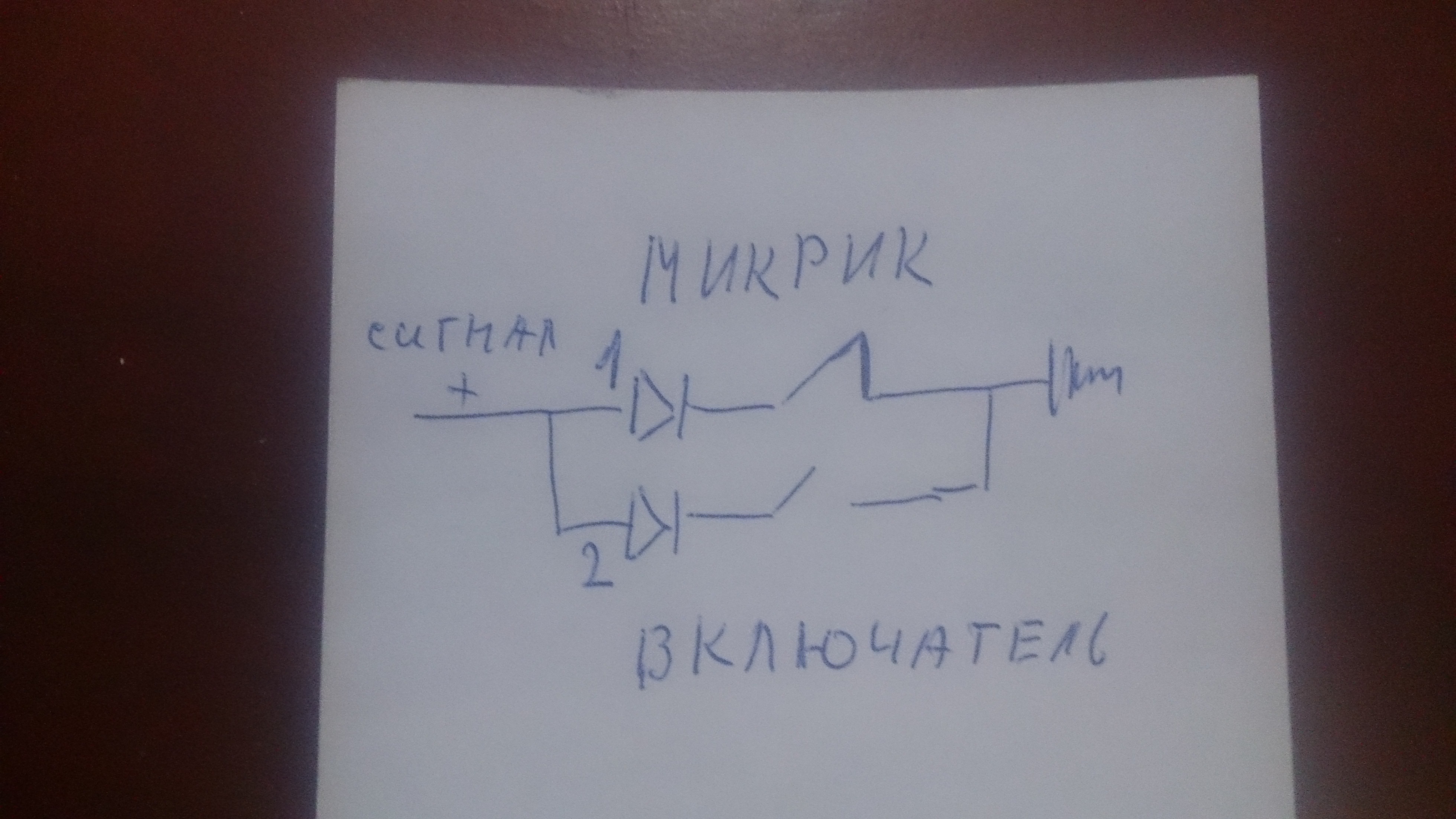

подключить включатель и светодиоды как на схеме
когда ось опуститься ,то отключит 1 контакт, диод погаснет
откалибровать платформу ,включить 2 диод,и старт на печать
через некоторое время ,включиться 1 диод,2 нужно отключить
и УСЁ :) все просто и ни чо крутить ненадо

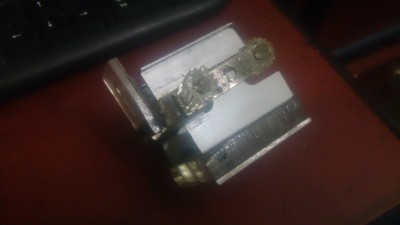

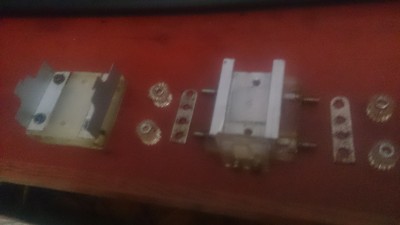

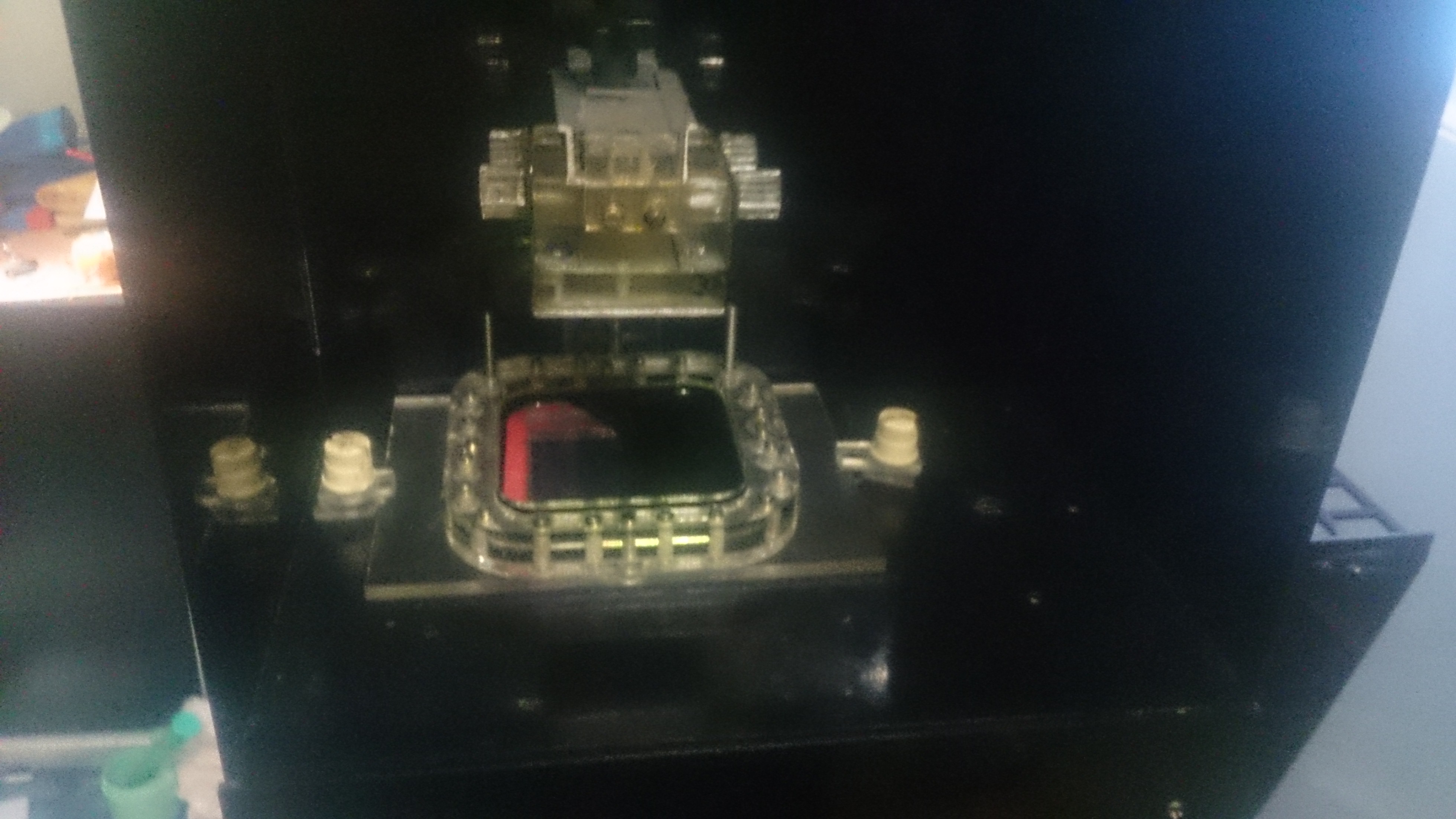

платформу калибрую тоже просто
изначально прижимаю нижнюю часть к верху
клик на хоум
чуть откручиваю зажимы,нижняя часть падает на дно
2-3 мин подожду чтоб побольше вытеснился полимер (если полимер залит)
зажимаю и УСЁ :) и это делал один раз
Вложения
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 363
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение 3DLab » 27 мар 2017, 12:53

Не уловил мысль с двумя микриками. Когда каждый из них должен срабатывать?
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: 2K LCD принтер.

Сообщение elshad66 » 27 мар 2017, 14:05

1 микрик ,стоит на оси зет ,2 просто любой включатель,устанавливаешь где удобно ,
когда ось опуститься, микрик отключит цепь и светодиод ,и мотор остановиться, и ты должен открутить винт чтоб ось отошла от микрика ,и замкнула цепь,чтоб дать пуск
а чтоб не откручивать,эту цепь замыкаешь включателем,даешь пуск на печать ,после того как принтер энное количество слоев напечатает,ось чуть приподнимится и микрик включит цепь и светодиод ,вот тогда надо обязательно выключить 2 вторую цепь,потому что если не выключишь ,то при следуюшем клике на хоум ,ось не остановиться,т к цепь замкнута включателем
а светодиоды нужны только для сигнализации о состоянии контактов,чтоб не забыть выключить,
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 363
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение arrbuz » 03 апр 2017, 22:06

тем временем, ванхао стоит уже 33к
Аватара пользователя
arrbuz

Сообщения: 169
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: 2K LCD принтер.

Сообщение elshad66 » 05 апр 2017, 02:40

arrbuz писал(а):тем временем, ванхао стоит уже 33к

ну эт в рублях ,в баксах не изменилась
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 363
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение arrbuz » 12 апр 2017, 11:44

кому интересно прикладываю примерную схему подключения электроники, Светодиоды подключаются в коннекторы которые отвечают за "обдув детали", и ещепока не до конца разобрался, если сборка больше 10 ватт она требует 32 вольта и ставить после контактов надо DC DC STEP UP? а если сборка 10 ватная( можно сделать параллельно? 2х10) то надо ставить Step Down. с питанием экранчика пока не понятно, потомучто он еще едет, но я так понял и мне подсказали что он питается от Серво пинов?
на днях ко мне уже почти все приедет, доделаю проект и закажу корпус, еще бы полимер какой-нибудь потестить, думаю купить фотоцентрик (но чето я доставку в РФ там не вижу) и фантуду пробник
Вложения
Аватара пользователя
arrbuz

Сообщения: 169
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: 2K LCD принтер.

Сообщение Oleg562 » 12 апр 2017, 18:46

Экранчик питается от любых +5в через USB. Почему светодиод подключается в "обдув", в марлине есть реализация вкл/выкл в нужный момент?

Добавлено спустя 3 минуты 25 секунд:
И, что за экранчик едет - можно ссылку.
Oleg562

Сообщения: 71
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение arrbuz » 12 апр 2017, 19:21

Oleg562 писал(а):Экранчик питается от любых +5в через USB. Почему светодиод подключается в "обдув", в марлине есть реализация вкл/выкл в нужный момент?

Добавлено спустя 3 минуты 25 секунд:
И, что за экранчик едет - можно ссылку.

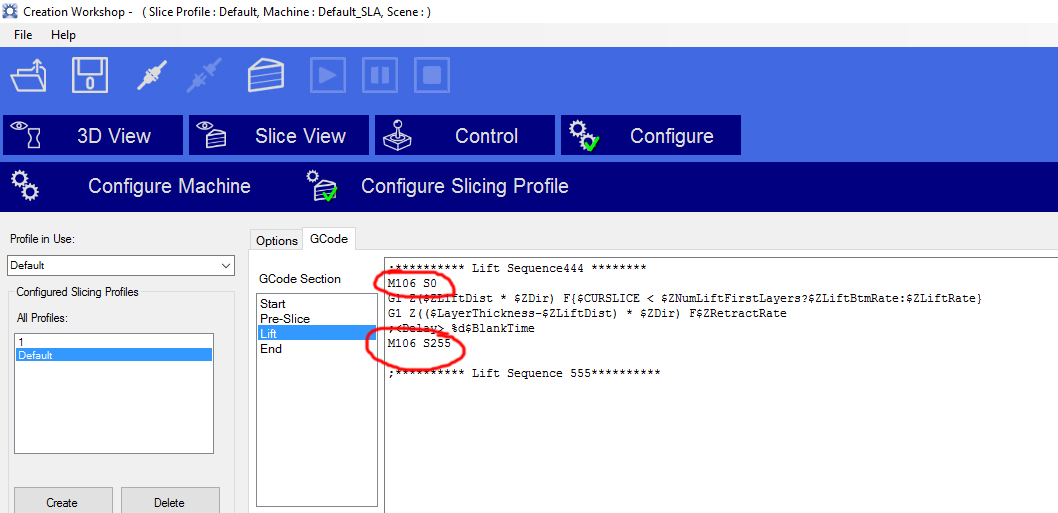

в обдув потомучто в Creation Workshop включение светодиодов подает сигнал как для вентилятора на обычном фдм принтере командой M106(смотри картинку), не уверен что можно использовать пины от хотэнда или кровати(и команды для их включения-нагрева) не проверял. (про вентилятор мне кстати кажется elshad66 рассказал в соседней теме за чтоему спасибо)
Экранчик с контроллером заказал всё у того же Jamesluis он долго и упорно отказывался его продавать поскольку я не купил у него принтер,(он кстати уверяет что обычные аналоги не будут работать, как тот набор который ты купил, из первого поста в этой теме, возможно они и правда недоукомплектованые матрицы получают) но в итоге я его уговорил с условием что я потом напишу обзор, и он после этого вероятно начнет их продавать отдельно всем желающим. Вот теперь жду уже около 3 недель, надеюсь не пришлет фигню, поскольку товара экранчик + контроллер в магазине нет.
Вложения
Аватара пользователя
arrbuz

Сообщения: 169
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: 2K LCD принтер.

Сообщение elshad66 » 12 апр 2017, 19:30

можно поставить 100 ватт диод и меняя s от 0-255,регулировать шимом мошность диода
также на фдм принтерах регулируется обороты куллера
http://led.linear1.org/led.wiz
здесь расчет диодов

драйвер на твоей схеме есть же ,,,не заметил
но с этим драйвером регулировка s 0-255 не катит ,только вкл\выкл
Вложения
вот драйвер но настройка в ручную
Последний раз редактировалось elshad66 12 апр 2017, 19:51, всего редактировалось 4 раз(а).
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 363
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение arrbuz » 12 апр 2017, 19:33

elshad66 писал(а):можно поставить 100 ватт диод и меняя s от 0-255,регулировать шимом мошность диода
также на фдм принтерах регулируется обороты куллера

я пока незнаю какой драйвер поставить между диодом и собственно выходом с платы, заказал 30 ватный диод, и под него надо както поднять с 12 вольт до 32
Последний раз редактировалось arrbuz 12 апр 2017, 20:11, всего редактировалось 1 раз.
Аватара пользователя
arrbuz

Сообщения: 169
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: 2K LCD принтер.

Сообщение Oleg562 » 12 апр 2017, 19:55

Лови - https://ru.aliexpress.com/item/150W-Boo ... 0.0.0xKBY9 Мои 50 Вт тянет без проблем. Кстати если поставить на против диода (50Вт) руку - на открытом воздухе, очень хорошо греет - представляю, что будет внутри "пирамидки".

Какой смысл регулировать шимом диод? Увеличивать время засветки? Охлаждать? или может есть смола, которая требует разную засветку "во времени" на слой?
Oleg562

Сообщения: 71
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение arrbuz » 12 апр 2017, 20:09

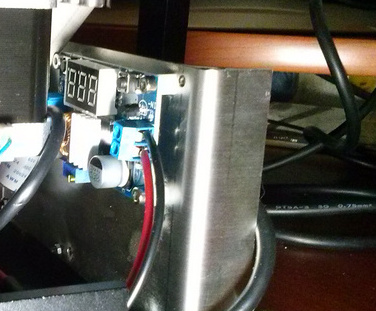

Oleg562 писал(а):Лови - https://ru.aliexpress.com/item/150W-Boo ... 0.0.0xKBY9 Мои 50 Вт тянет без проблем. Кстати если поставить на против диода (50Вт) руку - на открытом воздухе, очень хорошо греет - представляю, что будет внутри "пирамидки".

Какой смысл регулировать шимом диод? Увеличивать время засветки? Охлаждать? или может есть смола, которая требует разную засветку "во времени" на слой?


я заказывал вот такой StepUp модуль, вроде подходит https://ru.aliexpress.com/item/1psc-XL6 ... 0.0.RiZEfC
Аватара пользователя
arrbuz

Сообщения: 169
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: 2K LCD принтер.

Сообщение Oleg562 » 12 апр 2017, 20:22

Вряд ли, у меня на 50 Вт радиаторы греются, а на 30 Вт, без радиаторов... посмотри на размер катушки.

Добавлено спустя 6 минут 3 секунды:
Очень жду информацию про "экранчик + контроллер", чувствую пока дождусь, появятся 4к....
Oleg562

Сообщения: 71
Зарегистрирован: 19 фев 2017, 21:12

Re: 2K LCD принтер.

Сообщение elshad66 » 12 апр 2017, 20:23

Oleg562 писал(а):Какой смысл регулировать шимом диод? Увеличивать время засветки? Охлаждать? или может есть смола, которая требует разную засветку "во времени" на слой?

ну да ,не знаешь же завтра с каким полимером работать будешь
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 363
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66
