2K LCD принтер.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 2K LCD принтер.

Сообщение 3DLab » 19 мар 2017, 14:15

Сегодня получил грустные новости от владельца вот такого принтера https://ru.aliexpress.com/item/High-pre ... 0.0.lEujpF
Время засветки моего (весьма быстрого) полимера составляет 17 (!) секунд. Ой всё не засвечивается вовсе. Полимер, который шел с принтером более вязкий, что свидетельствует о высокой концентрации фотоинициаторов. Я то думал, что у LCD-принтеров мощность полезного излучения существенно выше, чем у проекторов, а оказалось, что примерно столько же, только распределена она на большую площадь. Как итог - медленные и средние по скорости полимеры работать не будут либо будут работать крайне медленно.
Сейчас получил от химиков образцы сверхбыстрого полимера, который мы разрабатывали для печати крупных объектов. Вероятно, он будет нормально работать и на lcd.
Фотополимер для DLP 3DLab Basic 4500 руб\кг
Аватара пользователя
3DLab

Сообщения: 55
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: 2K LCD принтер.

Сообщение elshad66 » 20 мар 2017, 17:24

там наверно 20 ватт одна или две 10 ватт уф матрицы стоят,поэтому долго полимер схватывает,

я как здесь буду делать
https://ru.aliexpress.com/item/11-11-Pr ... c6ed&tpp=1
заказал 100 штук 3 ватт
SLA printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 184
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение arrbuz » 21 мар 2017, 10:59

забавные эти китаезы, каждый говорит что он производитель, а все остальные дистрибьютеры этого принтера, а когда пытаешься что то выяснить про принтер какая материнка и т.д. сразу открещиваются)
вообще она очень похожа на MKS BASE, но питание стола и т.д. с другого края
Аватара пользователя
arrbuz

Сообщения: 19
Зарегистрирован: 03 мар 2017, 14:40

Re: 2K LCD принтер.

Сообщение 3DPrinter » 21 мар 2017, 22:08

3DLab писал(а):Сегодня получил грустные новости от владельца вот такого принтера https://ru.aliexpress.com/item/High-pre ... 0.0.lEujpF
Время засветки моего (весьма быстрого) полимера составляет 17 (!) секунд. Ой всё не засвечивается вовсе. Полимер, который шел с принтером более вязкий, что свидетельствует о высокой концентрации фотоинициаторов. Я то думал, что у LCD-принтеров мощность полезного излучения существенно выше, чем у проекторов, а оказалось, что примерно столько же, только распределена она на большую площадь. Как итог - медленные и средние по скорости полимеры работать не будут либо будут работать крайне медленно.
Сейчас получил от химиков образцы сверхбыстрого полимера, который мы разрабатывали для печати крупных объектов. Вероятно, он будет нормально работать и на lcd.


так поменяйте два диода по 10 ватт на два диода по 50 ватт =)
будет грелка =)

и время засветки вашего полимера сразу станет 3 секунды =)

Добавлено спустя 4 минуты 37 секунд:
arrbuz писал(а):забавные эти китаезы, каждый говорит что он производитель, а все остальные дистрибьютеры этого принтера, а когда пытаешься что то выяснить про принтер какая материнка и т.д. сразу открещиваются)

100% При чем так почти всегда
Насколько я понимаю, в Китае сильно развито ОЕМ производство. Масса контор, которые в принципе не делают готовый продукт. Берешь у них некое решение, они тебе его собирают лупят твой логотип, и ВУАЛЯ. ВЖИК и ты производитель.
Отсюда и технические познания "производителей"
arrbuz писал(а):вообще она очень похожа на MKS BASE, но питание стола и т.д. с другого края

да там абсолютно все равно чем дергать шаговиком. Хоть ардуино уно. Ставят что под рукой находят.
Курочили разные принтера. Так ардуины платы каждый раз разные.
Прошивка спринтер, залил и полетело.
Аватара пользователя
3DPrinter

Сообщения: 586
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: 2K LCD принтер.

Сообщение arrbuz » 21 мар 2017, 23:44

так поменяйте два диода по 10 ватт на два диода по 50 ватт =)

а если взять светодиоды с более короткой длинной волны? быстрее не будет? и откуда и почему все используют 405? и смола под 405 делается?
Аватара пользователя
arrbuz

Сообщения: 19
Зарегистрирован: 03 мар 2017, 14:40

Re: 2K LCD принтер.

Сообщение 3DPrinter » 22 мар 2017, 01:12

arrbuz писал(а):а если взять светодиоды с более короткой длинной волны? быстрее не будет? и откуда и почему все используют 405? и смола под 405 делается?

хороший вопрос
фан туду ответили: ДА
зависимости скорости и цены там в порядке прогрессии правда =)

Добавлено спустя 9 минут 59 секунд:
Хорошо бы еще понимать насколько длина волны влияет на деградацию матрицы
Аватара пользователя
3DPrinter

Сообщения: 586
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: 2K LCD принтер.

Сообщение elshad66 » 22 мар 2017, 03:02

3DPrinter писал(а):Хорошо бы еще понимать насколько длина волны влияет на деградацию матрицы


вот этот вопрос меня ооооочень интересует
SLA printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 184
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ
Skype: elshad66

Re: 2K LCD принтер.

Сообщение 3DLab » 22 мар 2017, 09:18

так поменяйте два диода по 10 ватт на два диода по 50 ватт =)
будет грелка =)

Ну, во-первых, принтер не мой и находится в другом городе. Во-вторых, как подобное существенное увеличение мощности отразится на сроке службы матрицы? Почему китайцы сэкономили на диодах, но при этом вбухивают в родной полимер дорогостоящие фотоинициаторы (5% фотоинициаторов дают 80% себестоимости полимера)?
а если взять светодиоды с более короткой длинной волны? быстрее не будет? и откуда и почему все используют 405? и смола под 405 делается?

Стандартные (доступные) фотоинициаторы работают в широком диапазоне. 250-415нм примерно. Сокращение длины волны было бы чрезвычайно эффективно. Максимум эффективности в районе 360-380 нм, если не путаю. Где-то был график, но не могу найти. Но по мере углубления в ультрафиолет пропускная способность матрицы резко падает.
Фотополимер для DLP 3DLab Basic 4500 руб\кг
Аватара пользователя
3DLab

Сообщения: 55
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: 2K LCD принтер.

Сообщение arrbuz » 22 мар 2017, 12:51

спецификация на экранчик http://www.panelook.com/LS055R1SX03_SHA ... 23333.html вдруг надо кому
Аватара пользователя
arrbuz

Сообщения: 19
Зарегистрирован: 03 мар 2017, 14:40

Re: 2K LCD принтер.

Сообщение 3DPrinter » 22 мар 2017, 20:57

3DLab писал(а):Во-вторых, как подобное существенное увеличение мощности отразится на сроке службы матрицы?

есть положительный отчет об апгрейде диода, информации о гибли той матрицы нет

3DLab писал(а): Почему китайцы сэкономили на диодах, но при этом вбухивают в родной полимер дорогостоящие фотоинициаторы (5% фотоинициаторов дают 80% себестоимости полимера)?

вопросы интересные, ответа нет.
мне вообще пока не ясно почему китайские фотополимеры дороже американских и европейских, но при этом явно проигрывают им в качестве.

3DLab писал(а):Стандартные (доступные) фотоинициаторы работают в широком диапазоне. 250-415нм примерно. Сокращение длины волны было бы чрезвычайно эффективно. Максимум эффективности в районе 360-380 нм, если не путаю. Где-то был график, но не могу найти.

График есть у фантуду http://www.funtodo.net/properties.html
но не смотря на графики все производители почему-то пишут 405... нонсенс...

3DLab писал(а):Но по мере углубления в ультрафиолет пропускная способность матрицы резко падает.

нужно тестить. По поводу УФ и матриц пока вообще сплошные вопросы...
Аватара пользователя
3DPrinter

Сообщения: 586
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: 2K LCD принтер.

Сообщение arrbuz » 22 мар 2017, 21:17

может короче 400 вредно или опасно?
Аватара пользователя
arrbuz

Сообщения: 19
Зарегистрирован: 03 мар 2017, 14:40

Re: 2K LCD принтер.

Сообщение 3DPrinter » 22 мар 2017, 21:30

arrbuz писал(а):может короче 400 вредно или опасно?

фотополимеры вышли на рынок задолго до LCD принтеров, а потому вряд ли при разработке заботились о матрицах

китайцев понять можно на фотополимере написано 405 и они ставят диод 405 =) к тому же 405 самые дешевые
Аватара пользователя
3DPrinter

Сообщения: 586
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: 2K LCD принтер.

Сообщение 3DLab » 23 мар 2017, 10:13

Код: Выделить всёРазвернуть
может короче 400 вредно или опасно?

Думаю, цифра 405 унаследована от SLA.
Фотополимер для DLP 3DLab Basic 4500 руб\кг
Аватара пользователя
3DLab

Сообщения: 55
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: 2K LCD принтер.

Сообщение arrbuz » 23 мар 2017, 11:27

ванхао выпустили и уже продают с 16 марта обновленную версию (я так и не понял что там было не так)сделали объединеную плату https://www.youtube.com/watch?v=CHglUs0FIrs но! если посмотрите то у того же человека в другом видео ванну порвало, вернее пленку(не совсем понятно от чего, слишком сильно прилипло к пленке?), не будет ли такого если поставить диоды с более короткой волной?
Аватара пользователя
arrbuz

Сообщения: 19
Зарегистрирован: 03 мар 2017, 14:40

Re: 2K LCD принтер.

Сообщение elshad66 » 23 мар 2017, 18:19

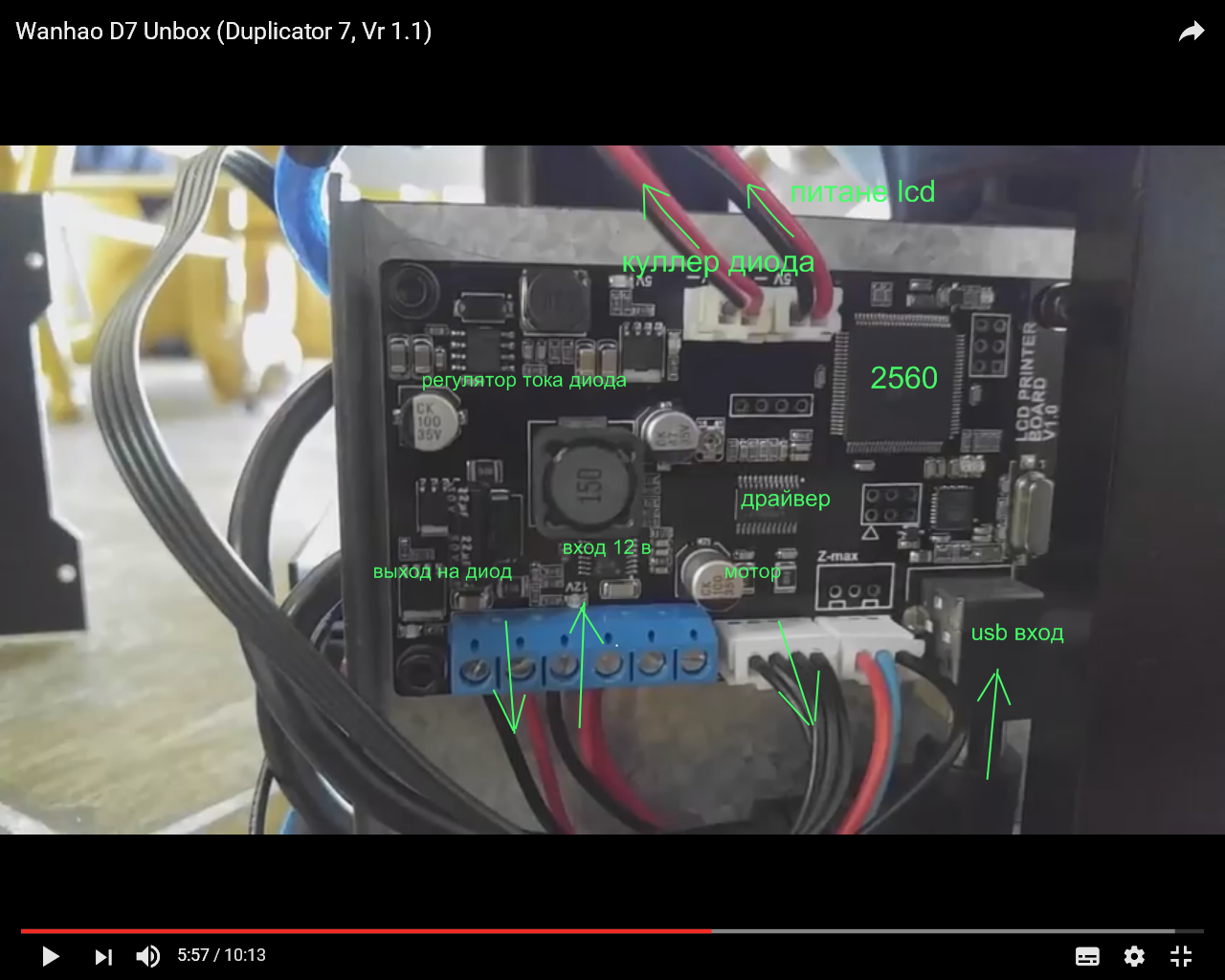

Да, здесь без малины, все просто, один драйвер на зет, и регулятор тока для уф диода,наверно включается и регулируется ШИМом через же код,из вкладки start,
Интересно прошивку в придачу дают,чтоб можно было добавить зет макс
Вложения
SLA printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 184
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ
Skype: elshad66
