Советы по DLP принтеру

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Советы по DLP принтеру

Сообщение Piranha » 23 ноя 2016, 01:10

Harh писал(а):если когда-нибудь доберусь до исполнения в железе или сплава железа с фанерой :)


Вот и я так сопли жевал года полтора и вот на днях заставил себя :)

Добавлено спустя 1 час 46 минут 18 секунд:
Я Типа горд собой :) долга запрягал, но поехало в конце концов :)
Вложения
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Советы по DLP принтеру

Сообщение Harh » 23 ноя 2016, 08:46

Piranha писал(а):Вот и я так сопли жевал года полтора и вот на днях заставил себя :)


Не-не-не... Я конструкцию делаю... Просто она медленно делается :)

Я Типа горд собой :) долга запрягал, но поехало в конце концов :)

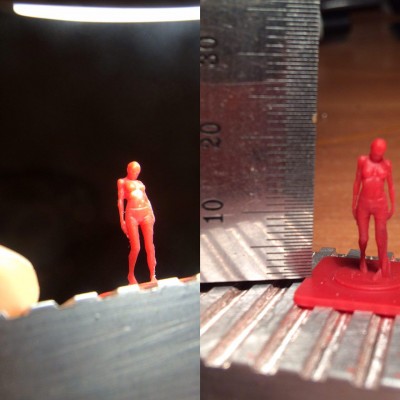

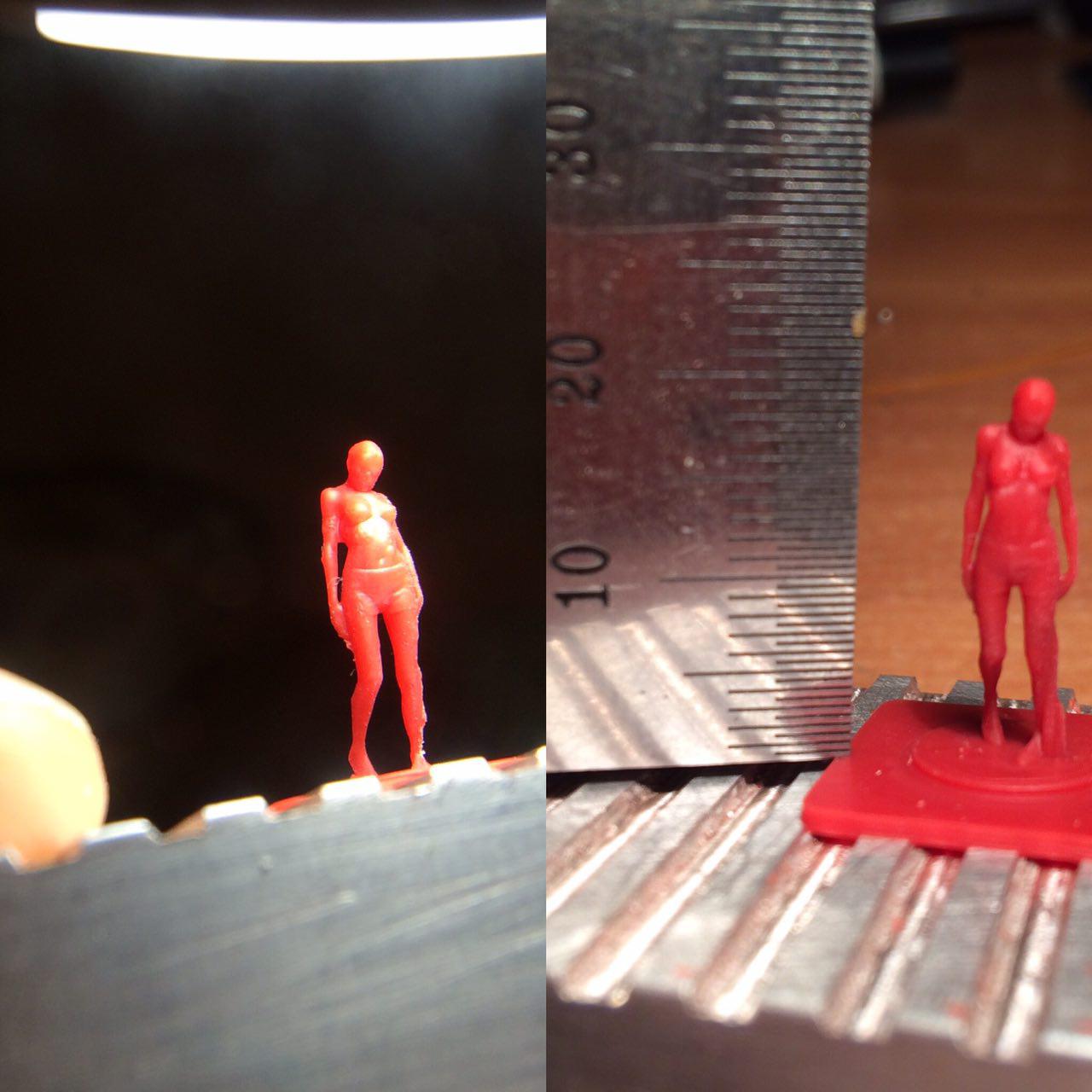

Угу... Моделька - девочка-зомбя? :) Смотрю, у тебя полимеризация относительно глубины канавок достаточно неглубокая. Я в курсе, что по канавкам также отводится избыток фотополимера, но вродь, так понимаю, их меньше можно... Я просто думаю, делать ли канавки или просто сделать матирование поверхности для хорошего сцепления.
Аватара пользователя
Harh

Сообщения: 827
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Советы по DLP принтеру

Сообщение Madf » 23 ноя 2016, 12:35

Какая красота...сопли текут...жаба душит денег на полимер и непонятно какие пленки. (
Madf

Сообщения: 3249
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Советы по DLP принтеру

Сообщение Piranha » 23 ноя 2016, 14:20

Модель - ага зомбидеваха :) ну мне фрезернуть подошву было делом 15 минут, благо чпушка самопальная тоже в соседней комнате живет :)

а с канавками во первых липнет лучше, во-вторых отдирать модель вообще просто, в третьих вроде как эффект присоски нивелирует :)

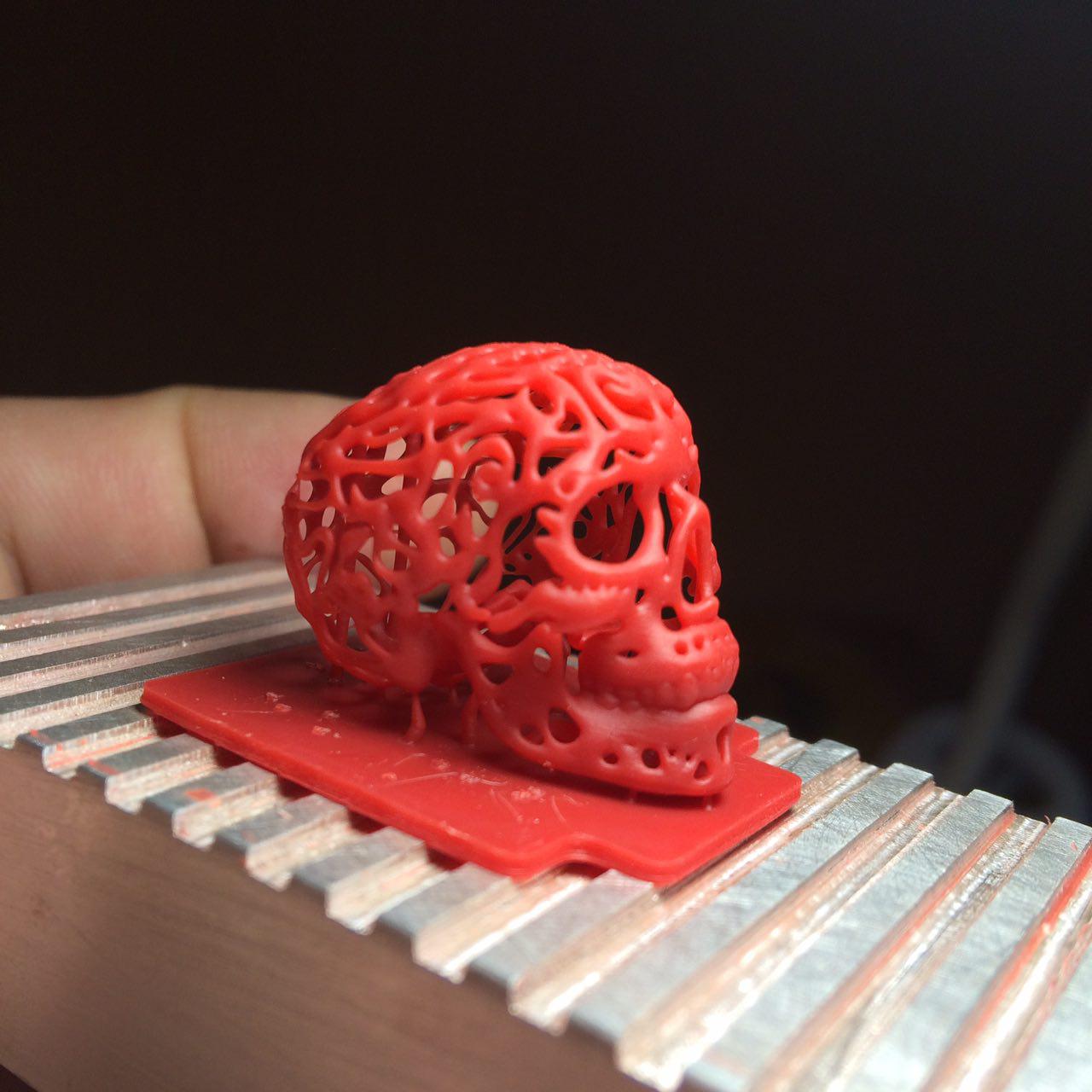

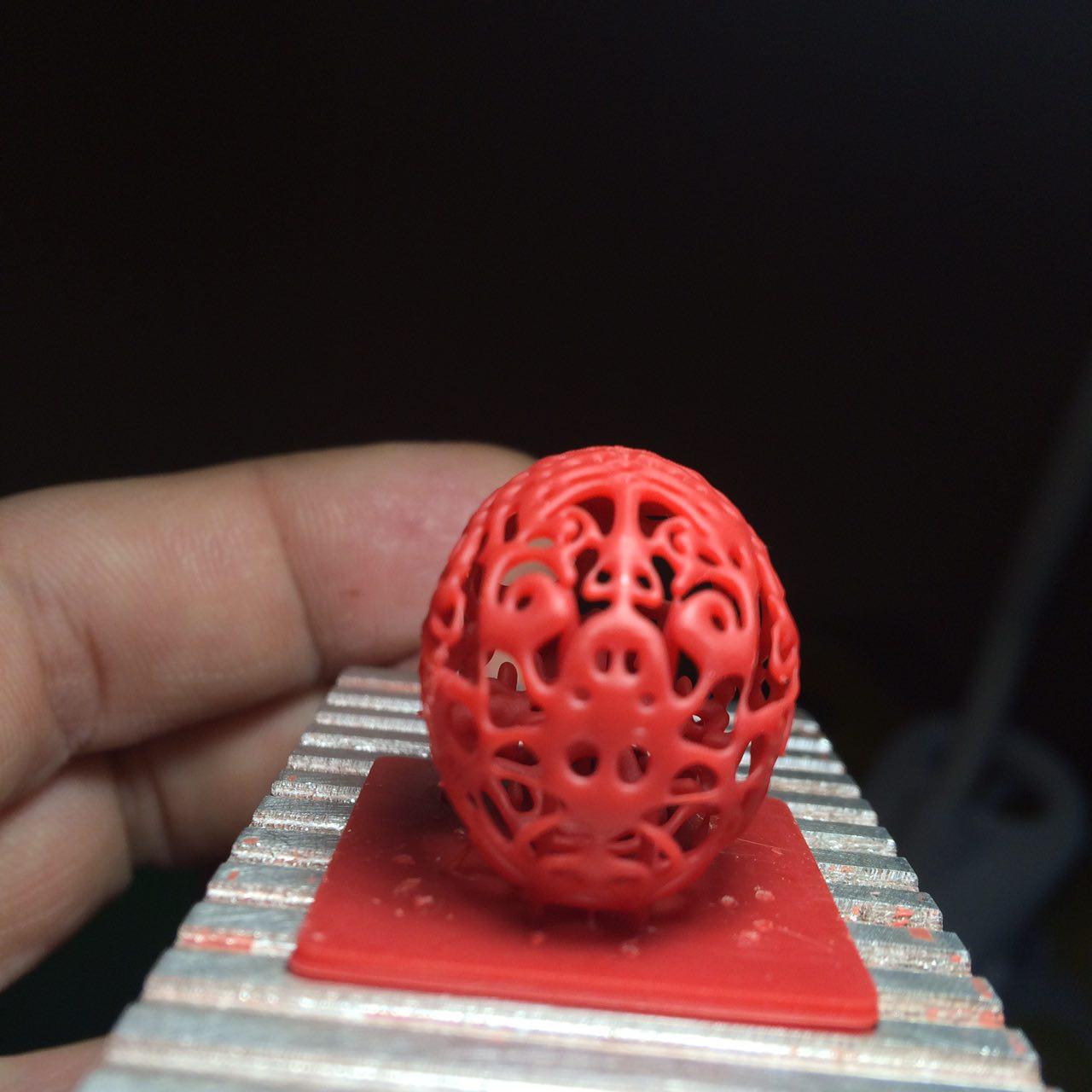

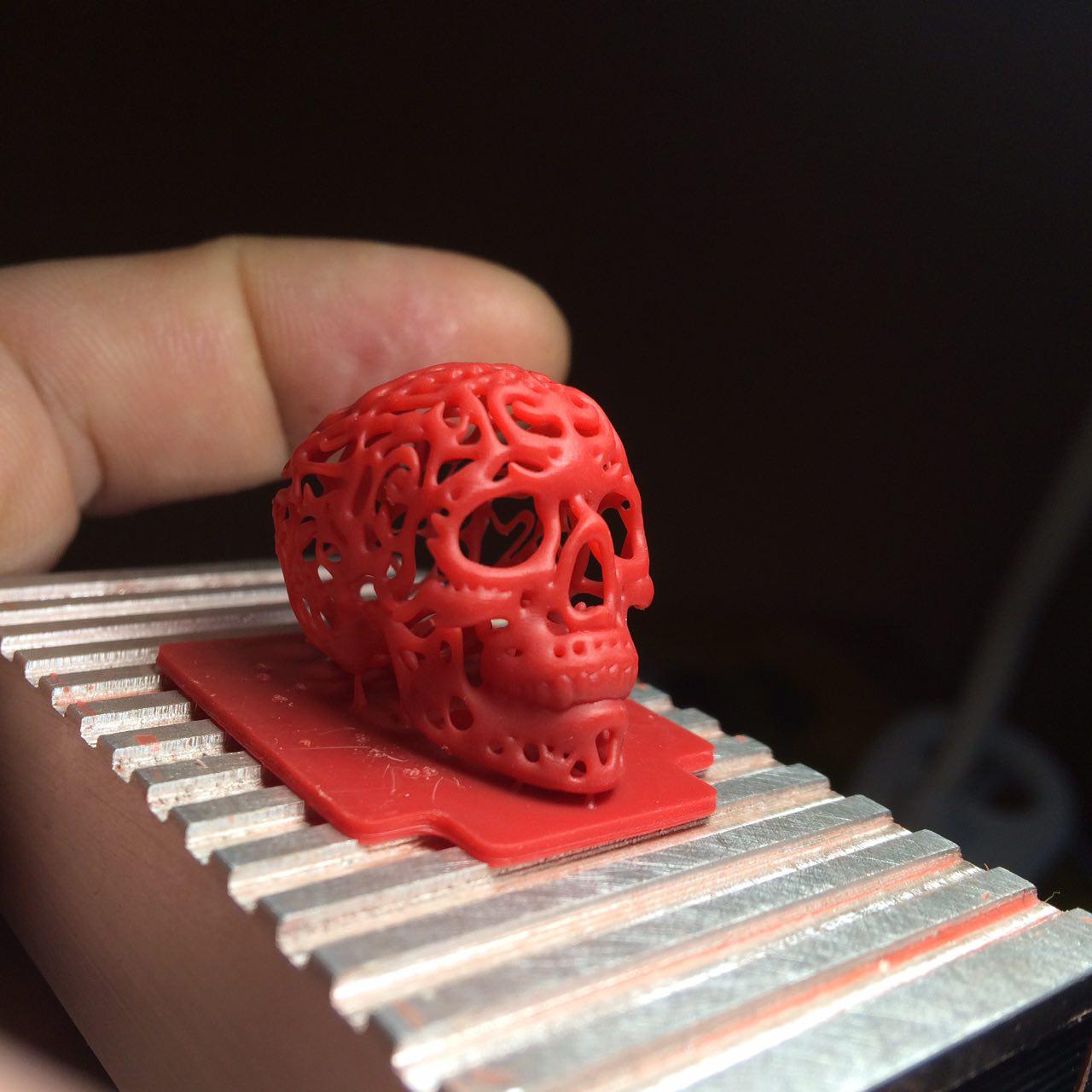

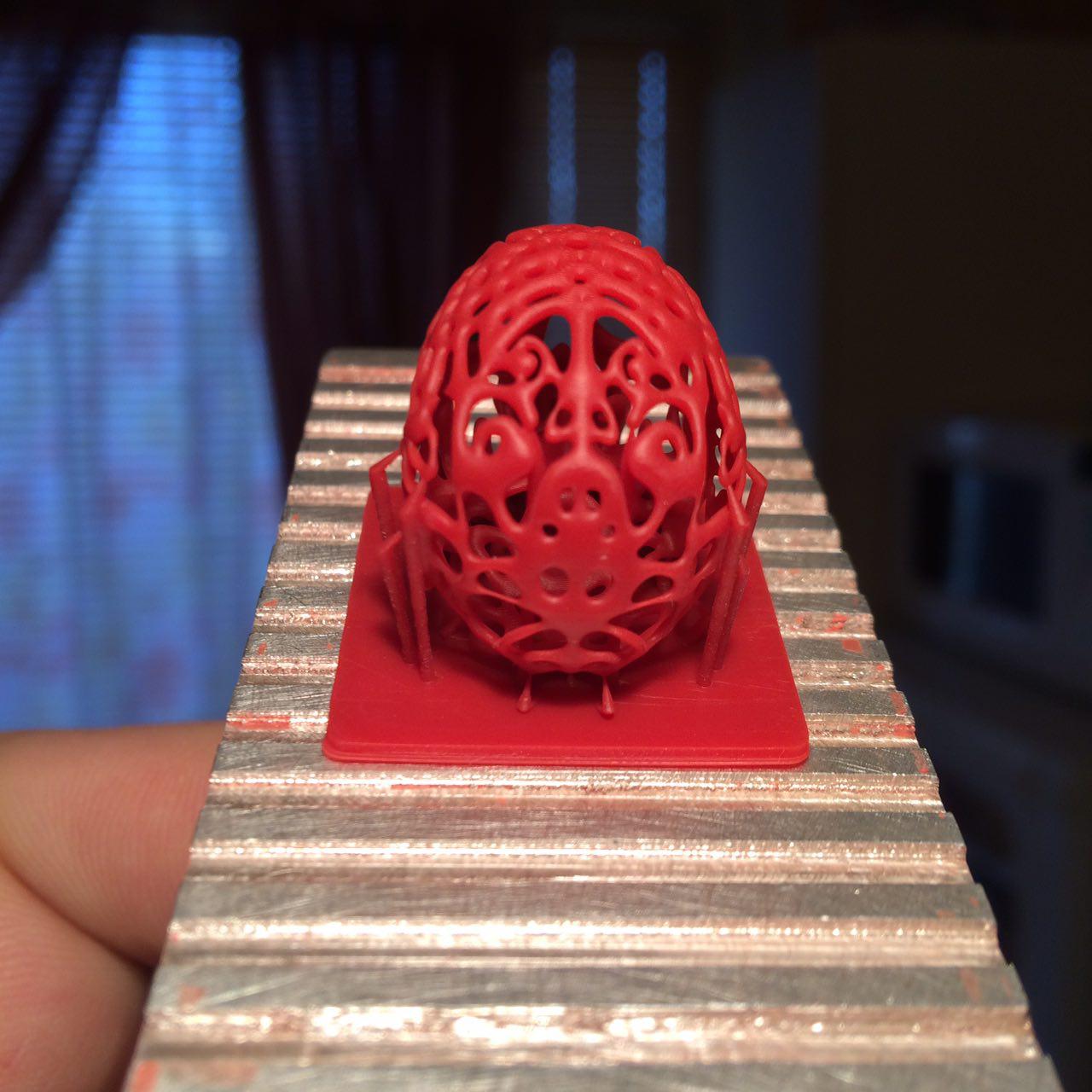

вот еще принтанул ночью
Вложения
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Советы по DLP принтеру

Сообщение Harh » 23 ноя 2016, 14:29

Piranha писал(а):ну мне фрезернуть подошву было делом 15 минут, благо чпушка самопальная тоже в соседней комнате живет :)


[уныло] А мне местные товарищи рассказывали, что это целый день надо возиться...

а с канавками во первых липнет лучше, во-вторых отдирать модель вообще просто, в третьих вроде как эффект присоски нивелирует :)


Интересная информация, надо будет ее на вооружение брать... Сейчас только доходит - эффект присоски - это на на начальных этапах печати, чтобы упростить опуск-подъем платформы... Доходит медленно :)

А скажи еще, пожалуйста, какая у тебя глубина и ширина канавок? Я понимаю, что там это большого значения не имеет, просто чтобы было, от чего отталкиваться. Я-то у себя сделал вообще крест-накрест канавки, а сейчас понимаю, в этом смысла особого нет, т.к. полимер может и в стороны сливаться, ему все равно, а работы меньше... Но тут и конструкция немного другая получается - здесь канавки глубокие.
Аватара пользователя
Harh

Сообщения: 827
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Советы по DLP принтеру

Сообщение Piranha » 23 ноя 2016, 15:11

от фонаря рисовал, ширина 2мм глубина 1,2 примерно
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Советы по DLP принтеру

Сообщение Vlast » 23 ноя 2016, 16:54

Отлично получается. Дим, может узнаешь поподробней, что за полимер, ведь у меня только
из-за него остановка. Я прочел, что у тебя если принюхаться только чувствуешь..., может все в этом дело.
Читаешь, все занимаются и не жалуются :( . Еще раз удачи!
P.S. У меня просто руки опустились, жаль столько времени!
Последний раз редактировалось Vlast 23 ноя 2016, 16:57, всего редактировалось 1 раз.
Аватара пользователя
Vlast

Сообщения: 103
Зарегистрирован: 13 ноя 2012, 16:29
Откуда: Германия

Re: Советы по DLP принтеру

Сообщение Piranha » 23 ноя 2016, 16:57

Дядь Коль, у меня какой-то из Мэйкерджусов, толи SF, толи G+ точнее уже не узнать ибо отжал я его будучи во Вьетнаме у местных кулибиных которые отлили мне его в бутылку из под сока :)
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Советы по DLP принтеру

Сообщение Vlast » 23 ноя 2016, 17:00

Будешь проезжать мимо, заезжай! Только ты мне поможешь. У меня столько наработок..., был бы рад.:)
Аватара пользователя
Vlast

Сообщения: 103
Зарегистрирован: 13 ноя 2012, 16:29
Откуда: Германия

Re: Советы по DLP принтеру

Сообщение Piranha » 23 ноя 2016, 17:01

Дядь Коль, спасибо за приглашение, буду проезжать, с удовольствием на рюмочку чая загляну :)
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Советы по DLP принтеру

Сообщение AntonUfo » 24 ноя 2016, 11:33

Добрый день !

На одном дыхании прочитал всю ветку форума, очень интересно, есть вопрос. Есть мега 2560, RAMPS 1.4, Acer P1500... где взять прошивку:
- для постройки аналога b9creator в варианте с движущейся платформой
- для постройки аналога b9creator с тефлоном

Заранее огромное спасибо.

PS: раньше в этой ветке такой вопрос поднимался, но остался без ответа..., может мне повезет :oops:
AntonUfo

Сообщения: 4
Зарегистрирован: 30 окт 2015, 16:10

Re: Советы по DLP принтеру

Сообщение kindrat » 24 ноя 2016, 14:16

Хоть и не DLP-строитель, но от прошивки требуется только принимать простейшие коды и двигать платформу - для этого достаточно даже GRBL на Adruino Mini либо на голой AVRке. Все остальное делается на стороне компа, насколько я знаю, основной бесплатный софт - CreationWorkshop. Прошу DLP-строителей дополнить/поправить.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Советы по DLP принтеру

Сообщение AntonUfo » 24 ноя 2016, 14:40

Хотелось бы конечно чуть поподробнее, я понимаю что для моей связки нужно (можно) использовать Merlin, но его правильно настроить нужно... очень хотелось бы небольшое руководство по настройке прошивки..., по настройке связки Ramps, Меги 2560 для FDM, руководств очень много, а вот для DLP (для аналогов b9creator) найти что то никак не удается...
AntonUfo

Сообщения: 4
Зарегистрирован: 30 окт 2015, 16:10

Re: Советы по DLP принтеру

Сообщение Piranha » 24 ноя 2016, 16:05

а что за проблема с прошивкой? у меня обычный марлин стоит!
У Вас же всех есть фдм принтаки и они работают же? Так тогда откуда вопросы про прошивку? Чем механика ДЛП отличается от ФДМ? да ничем, выкинуто всё кроме ОДНОЙ оси зэт :)
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Советы по DLP принтеру

Сообщение kindrat » 24 ноя 2016, 16:35

От прошивки платы для DLP требуется только поднимать-опускать платформу по получению кодов G0/G1 с сериал порта (формировать DIR, STEP и Enable для единственного драйвера). Соответственно, тут можно или марлин, или GRBL, или вообще самому в Arduino IDE набросать код. Надеюсь понятно объяснил. ИМХО - Марлин и мега2560 с рампсом СЛИШКОМ избыточно.
Пару лет назад собирал Eggbot - там хватило Arduno mini китайской за пару долларов и двух драйверов от принтера.
А мануалов нет, т.к. все СЛИШКОМ элементарно и подразумевается, что понятно даже ребенку. Тем более тому, кто FDM принтером пользовался.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки
