Вас только шов беспокоит ?
я вижу проблему с равномерностью экструзии, и интуиция мне подсказывает это печаталось разными профилями, по крайней мере в пункте порядка укладки витков (левый похож на 1st first).
С таким гулянием потока говорить о чем то еще преждевременно.
Варианты: грызет пруток, пробка от перегрева, проскальзывание, пропуск шагов от недогрева по максимальному моменту мотора, пропуск шагов от перегрева и тепловой защиты драйвера.
А если привод боуден, то не настроена калибровка pVE

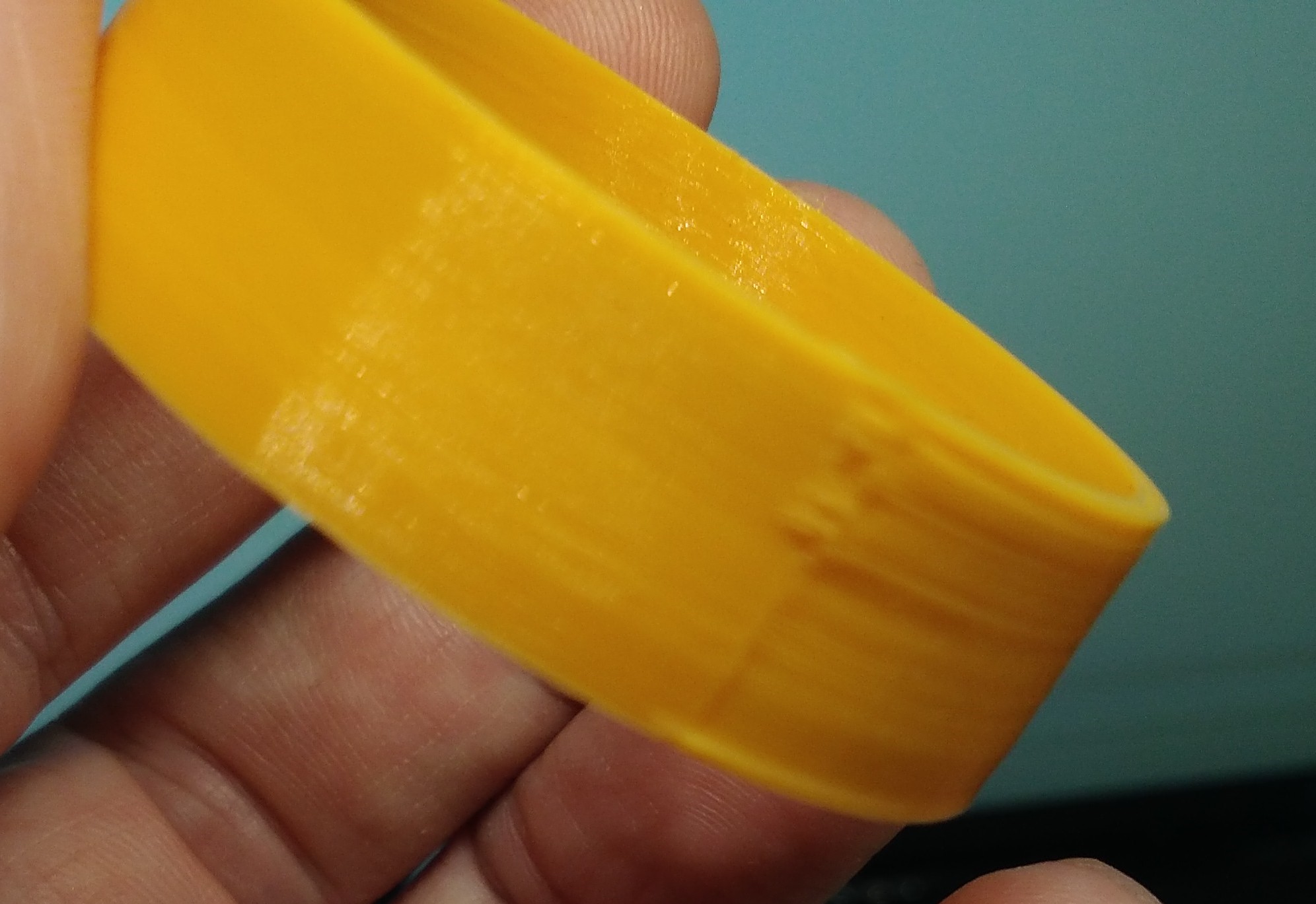

Принтер Picaso Disigner X. Печатал одним профилем. Создал 2 модели и распечатал поочередно. Распечатал модели, так как заметил что на распечатанном переходнике (рис.) разные швы и поверхность после шва, которая улучшается к концу периметра. На цилиндрической части шов и поверхность идеальные, но на конической поверхности качество теряется.

Начинающий писал(а):

1alexk писал(а):... Питание взял от клемы приходящих с БП, два остальных провода подсоединил вместо концевика Y ...

Датчик у вас нужного типа NPN NO, попробуйте не подключать к клеммам блока питания, а подключить их все три к контактам датчика на плате как положено, глядишь и заработает :/
У моего индуктивного датчика если что сигнальный провод черный, у вашего скорее всего тоже, но лучше найти схему, или на али у продавцов или даташит на датчики такого типа, чтоб ничего не спалить.

Подключил к всем трем контактам, датчик работает но слабее. Но все рано не паркуется ...

1alexk писал(а):...
Подключил к всем трем контактам, датчик работает но слабее. Но все рано не паркуется ...

У меня в Marlin выставлено так:

#define Z_MIN_ENDSTOP_INVERTING true
#define Z_MIN_PROBE_ENDSTOP_INVERTING true // т.к. должно совпадать с Z_MIN_ENDSTOP_INVERTING, во всяком случае у меня заработало только так
#define Z_MIN_PROBE_USES_Z_MIN_ENDSTOP_PIN // Было закомментировано, раскомментировал, чтоб можно было использовать Auto Bed leveling
#define FIX_MOUNTED_PROBE // Было закомментировано, раскомментировал, чтоб можно было использовать Auto Bed leveling
#define PROBE_DOUBLE_TOUCH // Было закомментировано, раскомментировал, чтоб производил замеры двойным касанием
#define AUTO_BED_LEVELING_BILINEAR // Было закомментировано, раскомментировал, чтоб можно было использовать Auto Bed leveling

P.S. если будете ковырять прошивку, не поленитесь перед этим сделать бэкап на всякий случай.

Всем привет!
Подскажите, пожалуйста, из-за чего может греться мотор оси Y (прюше-подобный принтер)?
Пересобрал стол - вроде катается весьма весело, но мотор все равно греется. Мотор оси X еле теплый, хотя вроде бы у них нагрузка одинаковая.

ток на драйвере сильно большой выставлен.

Ток одинаковый с мотором X - VRef - 1.182В для драйвера TMC2100, что по идее соответствует 1.2А

сразу более детальное описание иногда сильно не лишнее, угадывания это не конструктивный вариант. модули с 2100 сильно разные бывают. моторы тоже, может у вас на 0.8а, 1а или ещё на сколько. они у вас одинаковые или нет. когда греться начал, что-то до этого меняли или только вообще всё собрали и т.д.
а пока нет других идей, в чём может быть проблема, пытаться найти проблемный элемент. пока ищите, в чём проблема, можно отключить экструдер и нагреватель. сами драйверы пробовать, не слишком ли греются. пробуйте ради эксперемента снизить на нём ток. поменять местами драйверы, переподключить провода (драйвер x -> мотор y), шаговики,... плату внимательно изучить, может там чего заметите. и т.д.

grafalex писал(а):Всем привет!
Подскажите, пожалуйста, из-за чего может греться мотор оси Y (прюше-подобный принтер)?
Пересобрал стол - вроде катается весьма весело, но мотор все равно греется. Мотор оси X еле теплый, хотя вроде бы у них нагрузка одинаковая.

межвитковое замыкание например, измерьте сопротивление обмоток

Добавлено спустя 1 минуту 29 секунд:

MidaV 80 писал(а):Принтер Picaso Disigner X. Печатал одним профилем. Создал 2 модели и распечатал поочередно. Распечатал модели, так как заметил что на распечатанном переходнике (рис.) разные швы и поверхность после шва, которая улучшается к концу периметра. На цилиндрической части шов и поверхность идеальные, но на конической поверхности качество теряется.

вы ответы без цитаты не читаете ?

Ок, разумное замечание. Постараюсь ответить.
- драйверы StepStick TMC2100 типа таких, точную ссылку дать не могу, т.к. покупал 2 года и того продавца уже нет
- моторы 17HS8401 покупались локально 4 года назад, по описанию на сайте - 1.8А, 5.2кг*см
- Насколько давно греется мотор - не знаю. Заметил только недавно когда шаги начали пропускаться
- драйверы греются знатно - еще 2 года назад при установке этих драйверов соорудил обдув рампса. Так пока и живет.
- из конструктивных изменений за последнее время - перевод кареток Y с китайских линейных подшипников на каретки на подшипниках качения.
- есть подозрение, что подшипники стоят чуть криво, т.к. на валах появилась едва заметная выработка. Но при этом каретка едет довольно легко.

Сегодня попробую ток поменьше и обдув драйвера получше организовать. Ну и сопротивление обмоток тоже измерю, спасибо за советы.

grafalex, чуть не забыл. на всякий, сильно не усердствуйте с регулировкой тока. у таких подстроечных резисторов маленький ресурс - скорей всего пара-тройка десятков подстроек (бывают ли вообще такого типа хотя бы с ресурсом под сотню-другую, не знаю, не попадались). как вариант регулировку тока на потом оставить, а сначала другие варианты проверять - сопротивление обмоток измерить, мотор игрика на драйвер икса и наоборот, местами моторы или драйверы поменять и т.д.
про разные платы это к тому, что неоднократно попадались темы на подобии https://3dtoday.ru/blogs/aahz/chinese-tmc2100-and-what-to-do-with-it/

ок, спасибо за советы

Чтобы избавиться от консольного крепления обводных роликов, прикинул такую схему. Между порталом и соединительной пластиной (8 отверстий D5.5) закреплены четыре шестигранный втулки М5. Что, как мне кажется, будет служить прочной основой для крепления обводных роликов. Далее, через одно из оставшихся отверстий пластины провести болт М5, на котором и будут закреплены обводные ролики. Имеет такая схема право на жизнь, или это ересь какая-то?

P.S. задача была использовать как можно больше доступных средств. портал вырежу лазером. пластины и всё остальное можно купить. фрезера нет, поэтому получилось то, что получилось.

Seba писал(а):Имеет такая схема право на жизнь, или это ересь какая-то?

У меня на подобных дистанционных втулках М3 из радиомагазина двигатель оси Z закреплён (там потребовалось, чтобы он был в перевёрнутом состоянии). Тут всё зависит от прилагаемой боковой силы и длины втулок.

Поправьте если не прав - при печати стакана со стенкой в 3 слоя с прямыми гранями при смене направления по одной из осей идёт "волна" по поверхности стакана, такое ощущение что при смене направления возникает вибрация, если печатаю в режиме вазы вроде и нет таких волн но проявляются дефекты. Как мне кажется что возникает вибрация в этот момент, ранее не было такого но единственное что поменял так это ремни подтянул. Поправьте если не прав но мне кажется что есть упругий люфт и на нём такое и происходит, или голова вибрировать начинает при смене направления. Полагаю что надо увеличивать жосткость и искать люфт или в прошивке снижать ускорение(вроде должно решить вопрос но не полностью)?
