Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 16 фев 2019, 00:44

Начинающий писал(а): при печати на 110мм с 100% заполнением, экструдер захлебывается и идет решето вместо сплошного слоя.

помнится в сликере есть ограничение на поток.
опытным путём определяешь максимальный поток который может выдать экструдер и вбиваешь в слайсер.
при необходимости сликер понизит скорость.
ну или как уже сказали, привязать параметры слайсинга к высоте модели, некоторые слайсеры это умеют.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 1alexk » 16 фев 2019, 17:02

OBN_RacerMan писал(а):
1alexk писал(а):Подскажите пожалуйста, Prusa I3. Зеркально печатает по оси Х, не могу найти где это в прошивке Marlin

Найти строки, где указано направление вращения двигателя Х и изменть на обратное (либо, для начала, перевернуть разъём кабеля мотора Х около драйвера.. если это позволяет разъём на плате (DuPoint легко можно перевернуть, а что-нибудь типа ХН2.54 уже нет..)
Пример из моего старого конфига:

// @section machine

// Invert the stepper direction. Change (or reverse the motor connector) if an axis goes the wrong way.
#define INVERT_X_DIR false (поставить нужное значение)
#define INVERT_Y_DIR true
#define INVERT_Z_DIR false



Если я меняю #define INVERT_X_DIR то каретка ищет endstop в другой стороне. Разъем не получится поменять
1alexk

Сообщения: 42
Зарегистрирован: 26 июн 2014, 11:20

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 16 фев 2019, 17:34

1alexk писал(а):Если я меняю #define INVERT_X_DIR то каретка ищет endstop в другой стороне. Разъем не получится поменять

Ну значит кроме инверсии мотора надо ему ещё поменять и направление homing-а:
(это, опять, из моего конфига, вам надо под себя знаки поставить)
#define X_HOME_DIR 1
#define Y_HOME_DIR 1
#define Z_HOME_DIR -1
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 16 фев 2019, 17:44

2 Alex Post
Очень просто в Notepad plus plus ищем строчку G1 Z, каждый новый слой начинается именно с нее если при ретракте в настроках сопло не поднимать, дальше просто отсчитываем нужное количество слоев, копируем/удаляем/вставляем.

2 Myp
Спасибо попробую, хоть уже и настроил на скорости 88мм и при температуре 258C печать больших площадей, но все же...
Сликер не поддерживает к сожалению фич по изменению скорости или заполнения как Cura или какие то другие слайсеры, впрочем там как я понял это все реализуется собственными скриптами постобработки, реализованными разработчивами слайсеров.
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 16 фев 2019, 19:39

Ну почему же "пост"? Настройки и плагины применяются в процессе нарезки модели: дошли до такого то слоя - исходные данные для просчета тулпаса поменяли - работаем дальше. Все легко и просто, чем руками резать код.
С Г-кодом все не так просто: по оси Е (экструдер) подача в двух моделях может не совпасть, и тогда при ручной склейке на слое будет артефакт. Шанс минимальный, но есть. Подача, например, в Куре (не знаю как в остальных) считается абсолютно, и время от времени обнуляется. Если попасть неудачно - в одной модели уже обнулилось, в другой нет - то экструдер сойдёт с ума и начнет приводить пластик "в соответствие": или мотать вперед, или назад. Я тоже пытался баловаться склейками/обрезанием кода, и не мог въехать, почему не получается иногда.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 16 фев 2019, 20:35

Насколько я помню Slicer обнуляет координату экструдера в начале каждого слоя, ибо перед каждым G1 Z стоит G92 E0, поэтому тут об этом беспокоиться не приходится.
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Angel71 » 16 фев 2019, 21:26

в куре кроме скриптов пост обработки ещё можно перенастраивать свойства обьектов.
общий смысл тут со второй минуты

вместо поддержек можно отрисовать модели каких хитрых форм, потом разместить где нужно у печатаемой модели и настроить свойства.
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 17 фев 2019, 20:41

Видел...., я вот эти возможности куры и называл скриптами постобработки.
Но особенно у этого мужика на канале, лично для себя считаю полезным вот это видео

Здесь он популярно рассказывает почему нельзя ставить толщину слоя произвольно и почему она должна быть кратной 0,04мм, но если пересказать в нескольких словах то здесь все упирается в механику принтера по оси Z, как он объясняет, что шток при одном полном повороте сдвигает печатающую головку по Z на 0,8мм, при этом шаговик делает 200 полных шагов и если поделить 0,8/200=0,04мм, там он еще под микроскопом показывает различия слоев.
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Angel71 » 18 фев 2019, 00:04

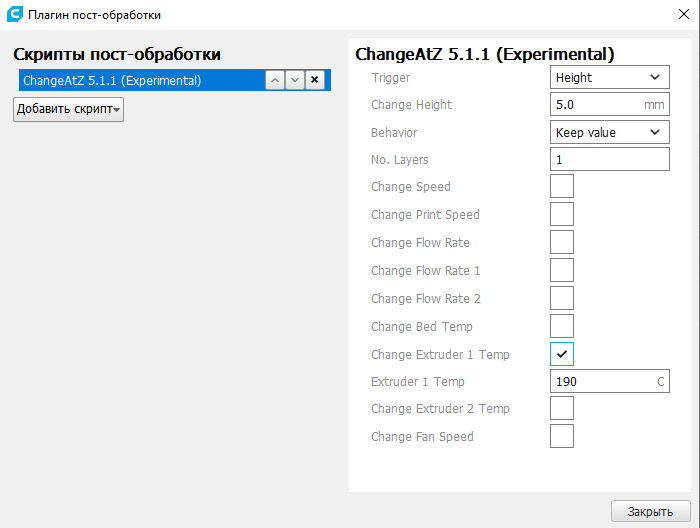

под скриптами постпроцессинга частенько подразумевают вот этот плагин

свойства обьекта наверно основаны на том же самом, но для некоторых задач удобней разместить обьекты и задать им нужные свойства. упомянул из-за того, что эта пимпа хоть и постоянно перед глазами торчит, но для чего она, далеко не всегда лезут изучать.
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 18 фев 2019, 14:24

Начинающий писал(а):Здесь он популярно рассказывает почему нельзя ставить толщину слоя произвольно и почему она должна быть кратной 0,04мм, но если пересказать в нескольких словах то здесь все упирается в механику принтера по оси Z, как он объясняет, что шток при одном полном повороте сдвигает печатающую головку по Z на 0,8мм, при этом шаговик делает 200 полных шагов и если поделить 0,8/200=0,04мм, там он еще под микроскопом показывает различия слоев.

Не читайте перед сном желтой прессы.
во первых "шток" - привод оси Z бывает разный, у кого то шпилька с шагом 0.5 у кого то трапеция с шагом 2.0 а у кого то ШВП с шагом 4.0
во вторых моторы бывают как в 200 так и в 400 шагов.
ну и самое главное НИКТО не использует привод полным шагом, все используют микрошаг, вариантов множество от 1/8 шага до 1/256.
Так что думайте своей головой.
Кроме прочего современные слайсеры умеют сами подстраивать микрошаг оси Z, это не считая того что нормально использовать динамический шаг (на уровне всяких скруглений помельче, а на вертикальных колодцах покрупнее)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 20 фев 2019, 19:37

Мур

К сожалению slic3r не поддерживает ограничение на поток, как выяснилось сегодня когда хотел настроить, это ограничение выставляется в repetier host, настройки принтера-> Экструдер. А настройки repetier как я понимаю никак не влияют на slicer :( .
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 20 фев 2019, 23:44

Ну да, в репитере настраиваются параметры ручного управления механикой, как крутить моторами при ручном управлении, к настройкам слайсера они отношения не имеют.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 22 фев 2019, 17:29

Подскажите, может кто сравнивал драйвера для двигателей, какие самые тихие? Хочу прикрутить вместо стоковых на MKS SBase на оси X и Y. Пока смотрю на выносные ихние же MKS-LV8729-OC V1.0, которые как отдельные платы идут, а не втыкаются как в РАМПС. Может кроме тишины ещё и качество печати как-то смогут повысить?
Может кто что-то другое посоветует. TMC2208 - ?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 22 фев 2019, 19:40

Я пробовал ТОЛЬКО ТМС2208 (из тихих) - и да, они действительно тихие по сравнению с 4988 и 8825 :)
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 22 фев 2019, 23:10

Alexus12 писал(а):Может кто что-то другое посоветует. TMC2208 - ?

Alex Post писал(а):пробовал ТОЛЬКО ТМС2208 (из тихих) - и да, они действительно тихие по сравнению с 4988

Я также менял А4988 на TMC2208 ещё когда в принтере был бутерброд Arduino+RAMPS - результат ошеломительный. :D
https://youtu.be/EjAU7MkwoUg
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей
