посмотрел ради интереса, всё как и в общем для бесконтактных датчиков - нужно делать поправки для различных материалов.
ещё раз - чем ближе к зоне нагрева, тем лучше. сопло может обдуваеться при движении (значительно или нет, хз), кулером радиатора и кулером именно для сопла. ну вот так, именно кончик сопла, где вы измерять температуру собрались - с наружи сам металл уже холоднее будет чем внутри, а ещё и поток воздуха как-то повлияет. теплосопротивление/теплопроводность металлов это сильно не гадание на кофейной гуще. и если сопло кроме как новенькое не видел, открою секрет - со временем на нём пластик налипает, а иногда и нагар образуется. бесконтактный датчик будет показывать сильно другую температуру в сравнении с новеньким. всё, приехали. то, что в начале печати пластик иногда скручивает и он на сопло попадает это один вариант. второй, это когда сбой печати - пластика может столько на сопле оказаться, что бесконтактный датчик будет погоду на марсе показывать - температуру не сопла, а что-то близкое к температуре воздуха. реальная температура не падает, а измеряемая падает и естественно будет перегрев или ещё что нехорошее. или в плющки запишешь гипотетическую возможность останова по ошибке? одно только попадание пластика на сопло, допустим при начале печати (в дорогих модных принтерах может удаляться механически, а так ручками удаляют и то далеко не все и не всегда) легко перечеркнёт этот плюс, а ещё будут и другие проблемы с этой бесконтактной штукенцией.
с относительностью тоже всё крайне просто. этот бесконтактный датчик стоит как пол такого набора

тем где деталюшек поменьше, ещё дешевле будет. кроме собственно цены, на ик это не полный список затрат и ещё кто-то сделать должен, а это готовые деталюшки и наборы.
будет побольше опыта и знаний, придумаете как с бесконтактным датчиком сделать лучше и надёжней, другое дело. а пока закругляйтесь с фантазиями.

setar писал(а):Во вторых печать прямых совпадающих с осями перемещения это скорее исключение, а для кинеметики CoreXY и Hbot и вовсе редкое событие. Чаще всего печатать приходится всякие диагонали, кривые и т.д.

этого не учёл

setar писал(а):элементарно : задействуя две соседних обмотки в равных пропорциях мы получаем позиционирование строго между ними это уже 1/2 микрошаг 0.9/2=0.45

а этого вообще не знал.

На счёт того, что "точность (она же повторяемость)" является сложной функцией, мне было понятно. Я просто использовал не верный термин. Я имел в виду именно позиционирование при прочих идеальных равных. Сори, я только учусь.

Спасибо за разъяснение!

Добавлено спустя 18 минут 43 секунды:
Другая тема. Как изменить в Solidworks-2018 значение толщины линии по умолчанию?



Тут пишут, что она находится в параметрах. Но у меня там этой функции просто нет.

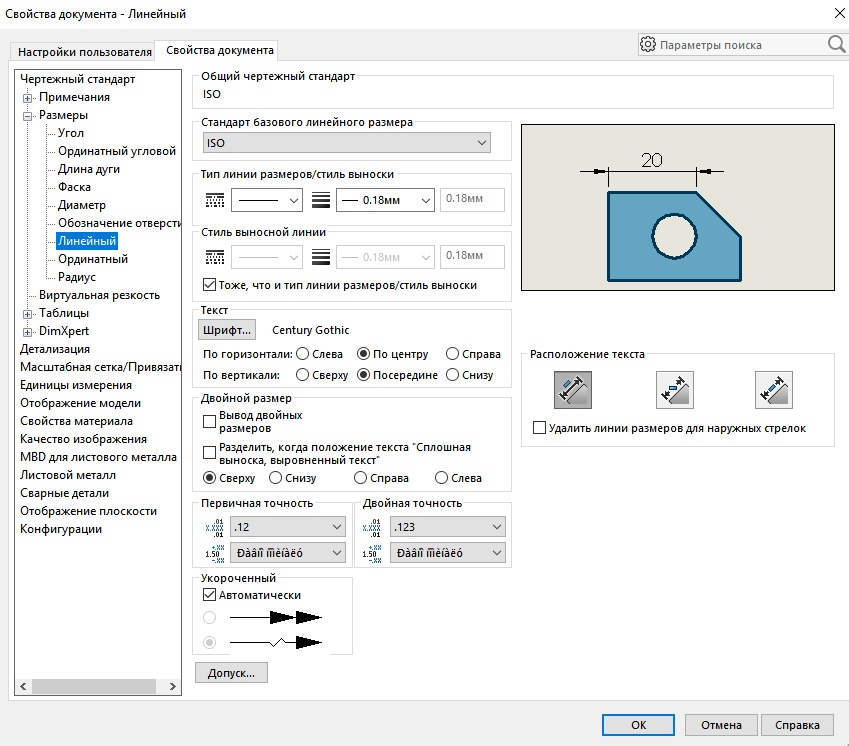

сразу предупреждаю, что в солиде не работал, хотя он и давно и не первый раз установлен. в доке на 2019 такое же описание. не факт, но возможно это устаревшая документация. у меня "premium 2019 sp1.0", в настройках так

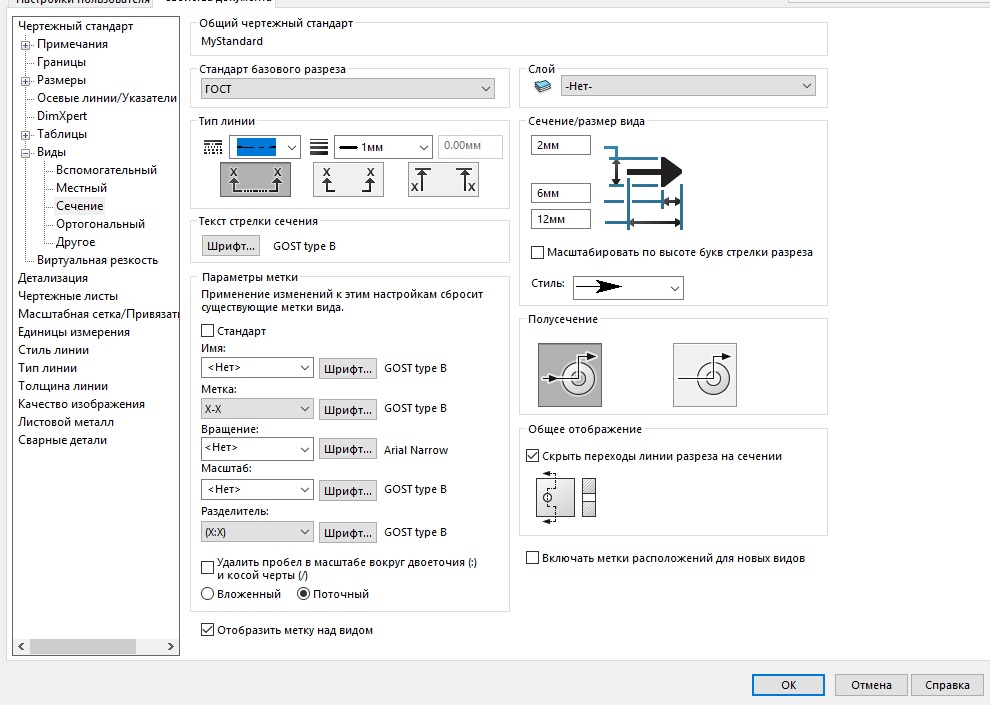

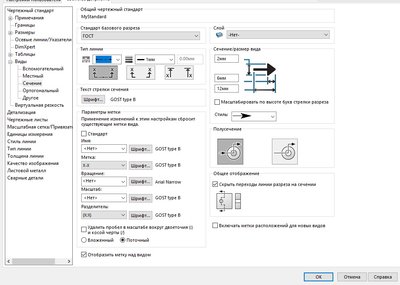

слева никаких "виды", "стиль линии", "тип линии", "толщина линии". а вот на этом скрине из сети такое есть

Angel71 писал(а):у меня "premium 2019 sp1.0", в настройках так - слева никаких "виды", "стиль линии", "тип линии", "толщина линии".


У меня всё так же.

Angel71 писал(а):а вот на этом скрине из сети такое есть


и тоже нет "Границы", "Осевые линии", "Виды".
Непонятненько

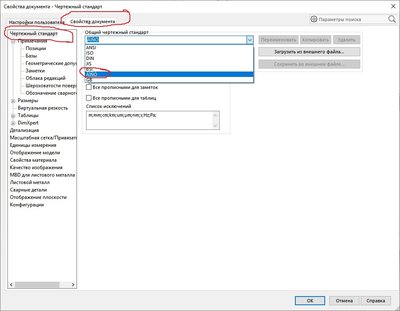

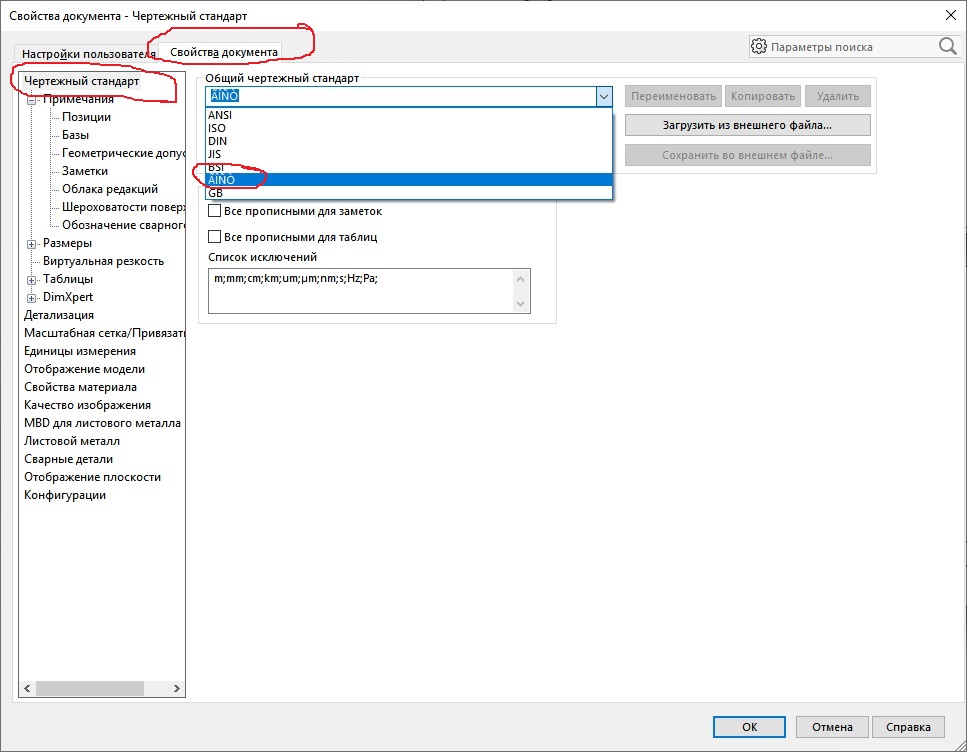

настройки линий в куче пунктов. если нужно по госту или ещё по какому стандарту, скорей всего это решается по другому. там на этой второй закладке "свойства документа", выбрав самый первый пункт слева "чертёжный стандарт", будет настройка

в операционной системе настроен английский для приложений, солид не в той кодировке эту надпись отобразил - если перевести эту четырёхбуквенную абракадабру из кодировки 1252 в 1251, будет текст "ГОСТ". если не гост нужен и в том списке нужного варианта нет, меняя параметры на закладке "свойства документа", потом можно перейти в самое начало и там сохранить в файл свои настройки, ну и выбрать их. и там же можно загрузить из файла эти настройки чертёжного стандарта. если забыть про возможные проблемы с версиями солида, под нужный стандарт эти настройки можно попробовать поискать в интернет, запросом на подобии "solifworks sldstd гост". по сути это и есть настройки параметров по умолчанию, но чуть по другому, чем в документации.

Angel71 писал(а):и можно попробовать поискать в интернет, запросом на подобии "solifworks sldstd гост".

На сколько я понял из этой справки, можно изменить любые настройки/свойства конкретного документа, а потом сохранить эти настройки ("Свойства документа - Чертёжный стандарт - Сохранить во внешнем файле") в файле .sldstd, чтобы в дальнейшем использовать эти настройки для других документов/проектов, а не создавать для каждого проекта заново. Проблема в том, что у меня нет тех настроек (в частности - толщина линии по умолчанию), которые я хочу изменить.

Angel71 писал(а):будет текст "ГОСТ"

Поигрался я с этими гостами тоже. Выбирал все из списка. Никаких изменений не происходит.

И, кстати, только что пришло в голову, пока писал. Я вообще задумался над этим вопросом потому, что мне нужно начертить эскиз с разной толщиной линии различных его частей. Т.е. допустим, прямоугольник с толщиной линии 0.001 мм, а в нём пару окружностей с толщиной линии 0.02 мм. Но изменяя толщину лини по умолчанию, она измениться для всего эскиза разом. Может я вообще не то ищу? Может мне не толщина лини по умолчанию нужна, а что-то другое?

вам так и написал, что это такой способ сделать настройки по умолчанию.

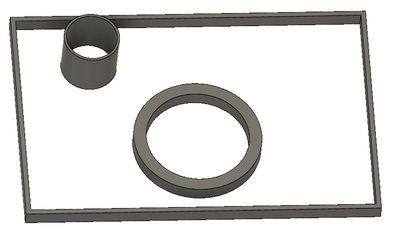

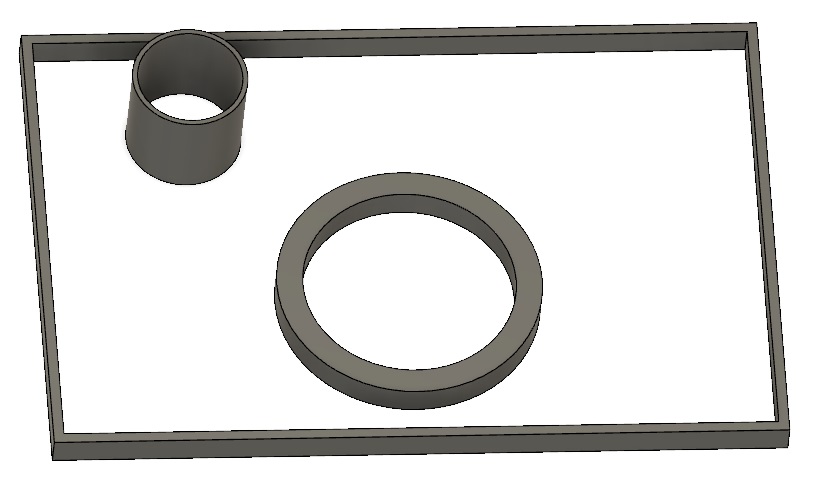

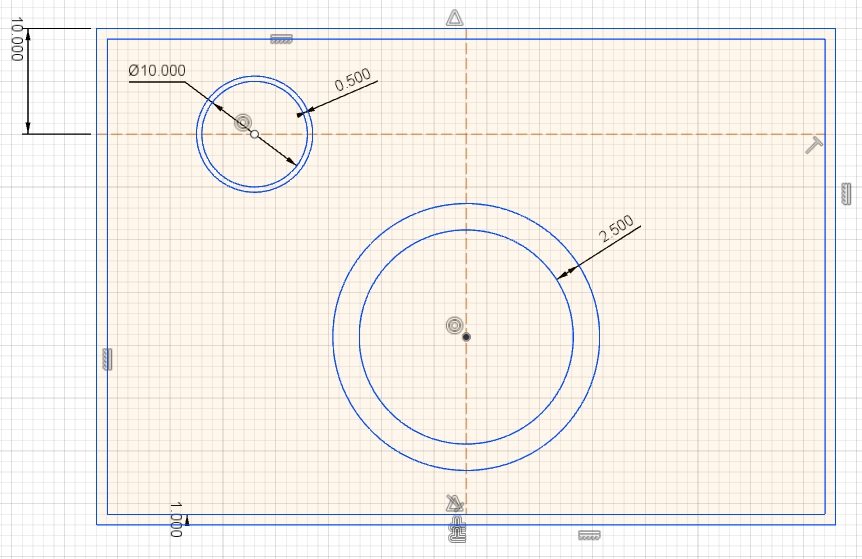

если хорошо понимаете по теме, тогда обьясните зачем разным обьектам для одинаковых типов линий разные толщина, цвета или ещё что. только осваиваете моделирование, тогда и описывайте, что хочется сделать. нужно по периметру прямоугольника выдавить стенки с такой толщиной, а внутри то-то и то-то с такой толщиной. и решение будет выглядеть, допустим примерно так


при подходе с использоваием эскизов, в солиде явно примерно так же должно быть.

Seba писал(а): Может я вообще не то ищу? Может мне не толщина лини по умолчанию нужна, а что-то другое?

Может Вам нужен AutoCad? Он позволяет толщины линий любых менять, а не только по шаблону.

Подскажите пожалуйста, не могу понять. Хочу подключить емкостной датчик авто уровня стола (LJC18A3-H-Z/BX), плата Megatronics 2.0. Питание взял от клемы приходящих с БП, два остальных провода подсоединил вместо концевика Y. Пробую использовать как endstop, не работает.Датчик загорается но мотор не останавливается. Наверное что то не так делаю? В прошивке ничего не менял.

Используя команду M119 анализируем состояние концевиков в режиме стабатывания и без него.
после этого думаем. (может инвертировать нужно, а может делитель сигнала ставить)

setar писал(а):Используя команду M119 анализируем состояние концевиков в режиме стабатывания и без него.
после этого думаем. (может инвертировать нужно, а может делитель сигнала ставить)

ПОЛУЧЕНО: x_min: TRIGGERED
ПОЛУЧЕНО: y_min: TRIGGERED
ПОЛУЧЕНО: z_min: open (когда руку подношу)

нажимаю z "домой" экструдер поднимается на 1 см и все

1alexk писал(а):... Питание взял от клемы приходящих с БП, два остальных провода подсоединил вместо концевика Y ...

Датчик у вас нужного типа NPN NO, попробуйте не подключать к клеммам блока питания, а подключить их все три к контактам датчика на плате как положено, глядишь и заработает :/
У моего индуктивного датчика если что сигнальный провод черный, у вашего скорее всего тоже, но лучше найти схему, или на али у продавцов или даташит на датчики такого типа, чтоб ничего не спалить.

Alexus12 писал(а):

Seba писал(а): Может я вообще не то ищу? Может мне не толщина лини по умолчанию нужна, а что-то другое?

Может Вам нужен AutoCad? Он позволяет толщины линий любых менять, а не только по шаблону.

Почти так и есть. Связался с конторой, которая требовала от меня сделать определённые части эскиза с разной толщиной и цветом линии. Спросил, в каком CAD-е они работают. Сказали, что пользуются Adobe Illustrator, и там можно это сделать. Не знаю что за лазерную резку они там делают, но почему-то им обязательно нужны эти толщины и цвета. В любом случае спасибо за наводку.

Seba писал(а):Не знаю что за лазерную резку они там делают, но почему-то им обязательно нужны эти толщины и цвета

Читал, что для "резчиков" разным цветом обозначают внешние и внутренние контуры (для наружного контура далается смещение луча наружу, на толщину луча, для внутренних - соответственно, в другую сторону - чтобы деталь получалась правильного размера).
P.S. Также некоторым в Corel-е надо.

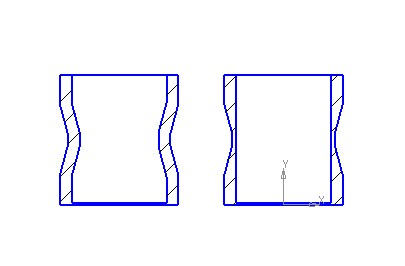

Распечатал изделия используя Kisslicer. Почему такая разная печать шва происходит при разных сечениях изделия? И как с этим бороться?
