HotEnd

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: HotEnd

Сообщение p.Omelchenko » 10 дек 2014, 10:17

Vovich70, написал.

Акелла, спасибо, но думаю что доставка от вас будет, по скорости, равнозначна доставке с официального магазина :)
Prusa i3 (arduino mega2560 + ramps 1.4) и Raspberry Pi 2b
Аватара пользователя
p.Omelchenko

Сообщения: 239
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: HotEnd

Сообщение Акелла » 10 дек 2014, 13:12

скорее всего так и будет наша и ваша слоупочта поражает скоростями.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: HotEnd

Сообщение Myp » 10 дек 2014, 13:56

вот блин, 500р. за хотэнд
чтож я раньше эту ссылку не видел.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17676
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: HotEnd

Сообщение IliaMoroz » 14 дек 2014, 05:43

Myp писал(а):вот блин, 500р. за хотэнд
чтож я раньше эту ссылку не видел.

Цены упали. Сам страдаю... :cry:
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: HotEnd

Сообщение Alexeus » 18 дек 2014, 14:27

TedBeer писал(а):
viatche писал(а):Считать конечно надо, но на вскидку смысла особого нет - фторопластовая вставка которую ставят в варианте хотэнда 1,75мм решает проблему нагрева прутка выше зоны нагрева. Там нержавейка скорее как жесткий конструктивный элемент.

Отсутствие фторопласта позволяет поднять температуру хотенда до 300 и даже 400 градусов. Это нужно для печати экзотическими материалами типа поликарбоната.


Не любой термистор выдержит такую температуру...
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: HotEnd

Сообщение Vo_Van » 19 дек 2014, 14:46

Проблема с экструдером E3D (без фторопласта). Из-за пробки так и не пошла печать. пришлось его снять. так и валяется. что делать? печатаю пластиком АБС при температуре 240
Аватара пользователя
Vo_Van

Сообщения: 2
Зарегистрирован: 28 сен 2014, 22:13

Re: HotEnd

Сообщение IliaMoroz » 19 дек 2014, 16:48

Vo_Van писал(а):Проблема с экструдером E3D (без фторопласта). Из-за пробки так и не пошла печать. пришлось его снять. так и валяется. что делать? печатаю пластиком АБС при температуре 240

Откуда дровишки (Экструдер)?
Где Вы находитесь территориально?
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: HotEnd

Сообщение abuharsky » 19 дек 2014, 16:56

Vo_Van писал(а):Проблема с экструдером E3D (без фторопласта). Из-за пробки так и не пошла печать. пришлось его снять. так и валяется. что делать? печатаю пластиком АБС при температуре 240



печтатаю АБС-ом на e3d v6 при 280С - отличные результаты. Обязательно нужно ставить кулер, который охлаждает радиатор
abuharsky

Сообщения: 419
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: HotEnd

Сообщение Alexeus » 19 дек 2014, 22:28

Сделал сам хотенд по мотивам е3д (all metal)- печатает и АБС и ПЛА. С ПЛА были сначала проблемы- если печать медленная, то пробка все же поднималась и возникала недоэкструзия и пластик комочками слипался (мало выдавливалось). После доработки все пошло нормально- получше отполировал канал, уменьшил немного стенки проточки, подрезал кожух кулера, что бы и на проточку немного дул.
Там основной момент- это проточка в трубке из нержавейки. Быть может в конкретном экземпляре у проточки толстые стенки и тепло проходит сильно дальше или проверь на свет полировку канала трубки?
Как вариант- можно вручную алмазным надфилем шлифануть стенки проточки, только, само собой, аккуратно и контролировать толщину, что бы насквозь не сточить.
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: HotEnd

Сообщение IliaMoroz » 20 дек 2014, 11:13

Похоже, что ХотЭнд из этой партии...
http://ru.aliexpress.com/item/Wholesale ... dVersion=1
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: HotEnd

Сообщение Екатеринбуржец » 20 янв 2015, 20:18

Фторопластовую трубку можно купить в магазинах сварочного оборудования "спиральная направляющая для проволоки" 3 метра примерно 500р есть и с 2 мм и 3 мм отверстием
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: HotEnd

Сообщение AKDZG » 21 янв 2015, 08:24

У хотэндов E3D недостаточно резкий градиент температур в трубке термобарьера для пластика PLA и экструдер не справляется.
e3d v6 HE.png
Градиент температур
e3d v6 HE.png (48.21 КиБ) Просмотров: 1593

Это можно исправить разными способами.
1. Дополнительно охлаждать проточку.

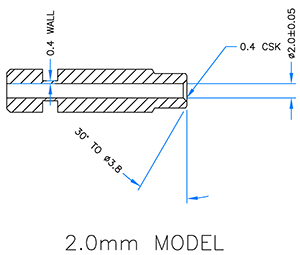

Проточка для 1,75 мм прутка

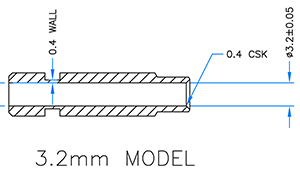

Проточка для 3 мм прутка

Изменённая конструкция воздуховода для охлаждения проточки

модель в STL видимо для v5

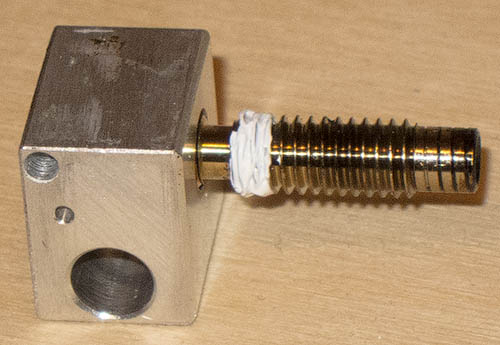

2. Подмазать термопасты на резьбу перед проточкой.
Мажем термопастой


Если шлифовать трубку, то нужно следить за одинаковостью диаметров в трубке и в сопле, иначе на прутке будут образовываться ступеньки и нагрузка на экструдер опять возрастёт! Столкнулся со ступенькой при замене прутка на Ultimaker. Возможно шлифовка только вредит.
Мои познания относятся только к оригинальным хотэндам под 3 мм пруток.
Ultimaker Original E3D-v6 3mm
Mendel90 E3D-v5 3mm
Аватара пользователя
AKDZG

Сообщения: 16
Зарегистрирован: 09 янв 2015, 18:30
Откуда: Иркутск
ФИО: Алексей

Re: HotEnd

Сообщение Акелла » 21 янв 2015, 14:31

AKDZG писал(а):У хотэндов E3D недостаточно резкий градиент температур в трубке термобарьера для пластика PLA и экструдер не справляется.

Не знаю про какие Е3Д вы говорите, возможно про китайские клоны.
У меня был Е3д 5 версии отпечатал ок 5 катушек ПЛА, (и еще кучу разных, АБС, нейлон, резину) ниразу не засорилось или застряло, проблем вообще не было с ним ни разу.
Сейчас стоит Е3Д 6 версии, тоже самое ни одной проблемы не было. Заканчиваю уже 3ю катушку на нем.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: HotEnd

Сообщение Dimon372 » 21 янв 2015, 15:24

Ну вы 1.75 печатаете, а AKDZG про 3мм пишет.
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: HotEnd

Сообщение Акелла » 21 янв 2015, 18:02

Dimon372 писал(а):Ну вы 1.75 печатаете, а AKDZG про 3мм пишет.

Я и 3мм печатал, проблем не было.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр
