HotEnd

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

HotEnd

Сообщение ReaN » 05 мар 2013, 13:17

Решил, что можно этот элемент вынести в отдельную тему, а то россыпью по форуму куча меседжей...

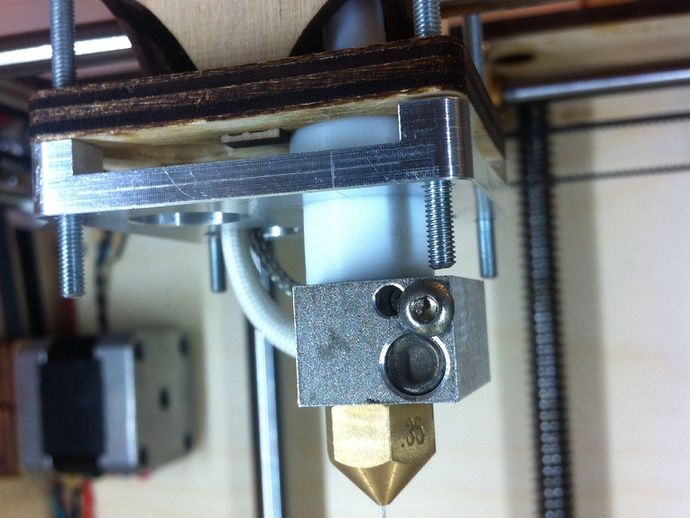

Думаю делать сам, определяясь с конструкцией, нашел на сингверсе вот такой нонэц.
Что это за хрень (винт) всандалена в нагревательный болт и зачем она нужна - кто-то подскажет?
Так же думаю как лучше размещать термистор и нагреватель в блоке, относительно центральной трубки - с одной стороны или все-таки с разных?
Вложения
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: HotEnd

Сообщение karabas2011 » 05 мар 2013, 13:26

ReaN писал(а):Решил, что можно этот элемент вынести в отдельную тему, а то россыпью по форуму куча меседжей...
Думаю делать сам, определяясь с конструкцией, нашел на сингверсе вот такой нонэц.
Что это за хрень (винт) всандалена в нагревательный болт и зачем она нужна - кто-то подскажет?
Так же думаю как лучше размещать термистор и нагреватель в блоке, относительно центральной трубки - с одной стороны или все-таки с разных?

Это ж стопор. Шляпа должна мешать вываливанию термистора и резистора.
Весьма правильная штука. Я задолбался клеить свой термистор - всё равно от вибрации норовит высунуться
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: HotEnd

Сообщение ReaN » 05 мар 2013, 14:09

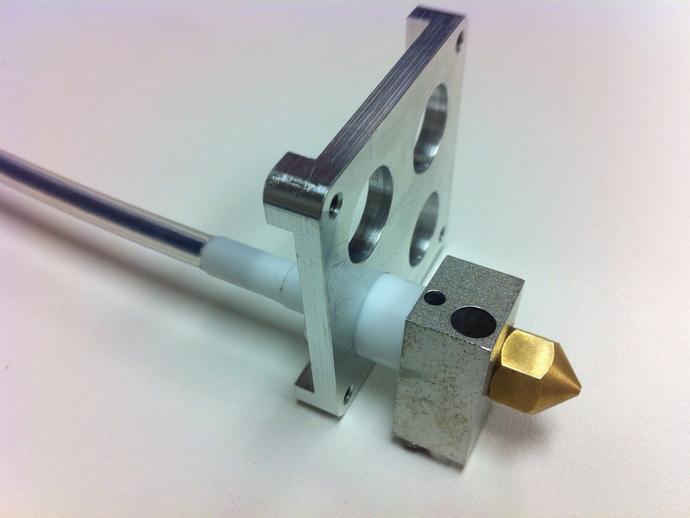

как-то странно... по-логике и одно и другое должно быть неподвижным, иначе контакты со временем перегнуться и лопнут. Ну допустим болт стопорный и не дает вывалиться в одну сторону, тогда сто удерживает с другой?

Добавлено спустя 1 минуту 31 секунду:
и почему не сделать пару витков кэптоном для фиксации?
Вложения
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: HotEnd

Сообщение how_eee » 05 мар 2013, 18:55

а реек уже купил? или поставишь фторопласт?
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: HotEnd

Сообщение ReaN » 05 мар 2013, 19:28

еще нет. буду смотреть 2 варианта - либо экспериментировать вообще с другими материалами - радиаторы, удлиненная трубка с, так сказать атмосферным охлаждением, либо пробивать цену на PEEK - там разберусь, что-нибудь придумаю, для эксперимента могу взять и приспособить РЕЕК со старого хотэнда.
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: HotEnd

Сообщение ReaN » 06 мар 2013, 14:41

Попутно еще один вопрос - зачем в РЕЕК вставляется ПФТЕ трубка? Чтобы скользило лучше или еще чего - не могу вкурить почему не сделать просто из РЕЕК?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: HotEnd

Сообщение karabas2011 » 06 мар 2013, 15:08

ReaN писал(а):Попутно еще один вопрос - зачем в РЕЕК вставляется ПФТЕ трубка? Чтобы скользило лучше или еще чего - не могу вкурить почему не сделать просто из РЕЕК?

к пиику липнет пластик. Уже давно всё опробовали
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: HotEnd

Сообщение yozik0ff » 06 мар 2013, 15:37

В замен PEEK наверно хорошо дуб подойдет. Крепкий, держит температуру, и не нагревается.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: HotEnd

Сообщение setar » 06 мар 2013, 16:46

температуру хорошо держит ?
300+ не обуглится ??
сомнения меня гложут, хотя звучит заманчиво
Аватара пользователя
setar
Site Admin

Сообщения: 10493
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: HotEnd

Сообщение denim » 06 мар 2013, 16:58

сейчас заказываю новые сверла и развертки для конца из нержавейки
а то в 3.08 один пруток лезет, а другой нет

кто какой самый толстый пруток 3мм видел?
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: HotEnd

Сообщение how_eee » 06 мар 2013, 17:18

Гдето тут в соседней теме про пемзу говорили. Но туда тоже наверно придется тефлон трубку вставлять. Пемза-то шершавая. Хотя говорили что даде резьбу можно нарезать.
А так советую на нержавейку посмотреть. У меня из нее. И у Прюши тоже.
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: HotEnd

Сообщение ReaN » 06 мар 2013, 18:22

думаю отверстие под пруток должно быть не менее 3.15 - ПФТЕ трубка с рипрепа идет 3.18 внутри - думаю такую и тычут в РЕЕК...
Я вот думаю - толстые стенки гайки в Мейкергир энде зачем такие? - чтобы на внешнюю температуру не так резко реагировал?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: HotEnd

Сообщение karabas2011 » 06 мар 2013, 18:58

yozik0ff писал(а):В замен PEEK наверно хорошо дуб подойдет. Крепкий, держит температуру, и не нагревается.

кто сказал что он держит температуру???
если его пропитать да будет держать. Но у нас эту пропитку продают канистрами поэтому попробовать не могу - мне столько не надо.

Добавлено спустя 9 минут 3 секунды:
denim писал(а):сейчас заказываю новые сверла и развертки для конца из нержавейки
а то в 3.08 один пруток лезет, а другой нет

кто какой самый толстый пруток 3мм видел?

ну да мужики с местного чпу производства уже 2 месяца всё никак сверла не купят. У них в наличии только плохие - в сторону уводит канал. Я зарядил 3.2 канал.

у джейхеда 3.5мм диаметр камеры.
у прюшы - большая тайна. Он до сих пор производство не наладил поэтому чертежи не даёт.
у остальных цельнометаллических тоже не знаю - спрашивать надо

Для 1.8 проще - покупаешь сменные стратасисовские и юзаешь.Дорогие правда больше ста баксов пара.
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: HotEnd

Сообщение denim » 06 мар 2013, 23:06

"местное ЧПУ производство" это Клышко чтоли?
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: HotEnd

Сообщение karabas2011 » 07 мар 2013, 03:39

denim писал(а):"местное ЧПУ производство" это Клышко чтоли?

ну да
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
