3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 16 май 2013, 14:20

setar писал(а):мой опыт показывает что косяки моделей идут из за нелицензионности программ их генерирующих
подтвердить не могу, но наблюдаю стабильный эффект, как будто это тонкая месть авторов CAD


на тему косяков одобряю Penske с киссовского форума. Когда начался спор что кисс слишком чувствительный к сетке модели - он сказал что его это как раз стимулирует правильно создавать саму модель. И он многому научился в процессе. Про месть имхо загон. Поскольку опенскад генерит неправильные модели. и менделевские и прусовские детали приходится прогонять через облако и то полностью не лечит.
А гопотеза с лицензированностью легко проверяется прогоном модели через пиратский и через честный софт и сравнением.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 16 май 2013, 16:29

я бы сказал что здесь переизбыток на 5 %
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Razek » 16 май 2013, 16:56

setar писал(а):я бы сказал что здесь переизбыток на 5 %

А по каким признакам?
С ретраком я еще не экспериментировал все дефолтовое от слика.
Меня смущает на боковой грани внутренние борозды, какбуд-то там нить тоньше была чем надо, хотя правда она и могла быть тоньше, но не из-за флоу а из-за других причин. Над чем еще стоит поработать?
Razek

Сообщения: 62
Зарегистрирован: 21 янв 2011, 15:45

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 16 май 2013, 19:41

там ещё и зубатые слои - что означает какую-то хитрую мелкую вибрацию.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 16 май 2013, 23:15

Razek писал(а):
setar писал(а):я бы сказал что здесь переизбыток на 5 %

А по каким признакам?

плохое качество верхнего слоя (на самом деле качество среднее) получается не из за провалов, а из за отодвигания лишнего пластика в сторону от укладываемой линии - характерный тонкий отблой торчащий вверх по бокам ровной линии.
особенно заметно на последних в слое линиях
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Razek » 17 май 2013, 12:41

Меня больше беспокоит, что верхняя заливка идет не на одном уровне, как бы идут несколько проходов на одном уровне потом серия проходов чуть ниже чуть выше. Корни проблемы пока не ясны. Частично причина облоя и в этом тоже.
Razek

Сообщения: 62
Зарегистрирован: 21 янв 2011, 15:45

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 17 май 2013, 20:03

возможно стол гуляет чисто по механике
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Razek » 18 май 2013, 00:59

Не похоже заливка то под 45градусов к движения кровати были бы волны, а так пошла серия штрихов и она вся на одном уровне скорей всего с Z что то не так =(
Razek

Сообщения: 62
Зарегистрирован: 21 янв 2011, 15:45

Re: 3D печать , типовые проблемы и методы устранения

Сообщение And326 » 27 май 2013, 22:36

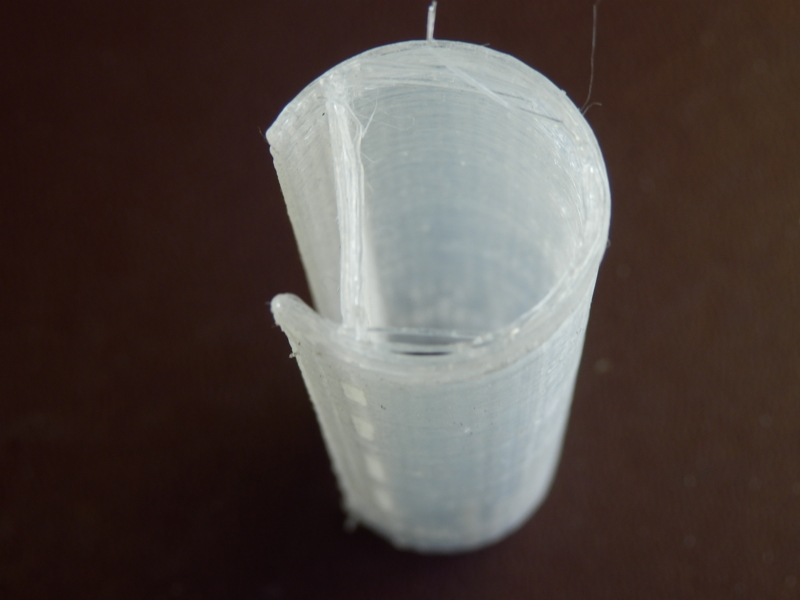

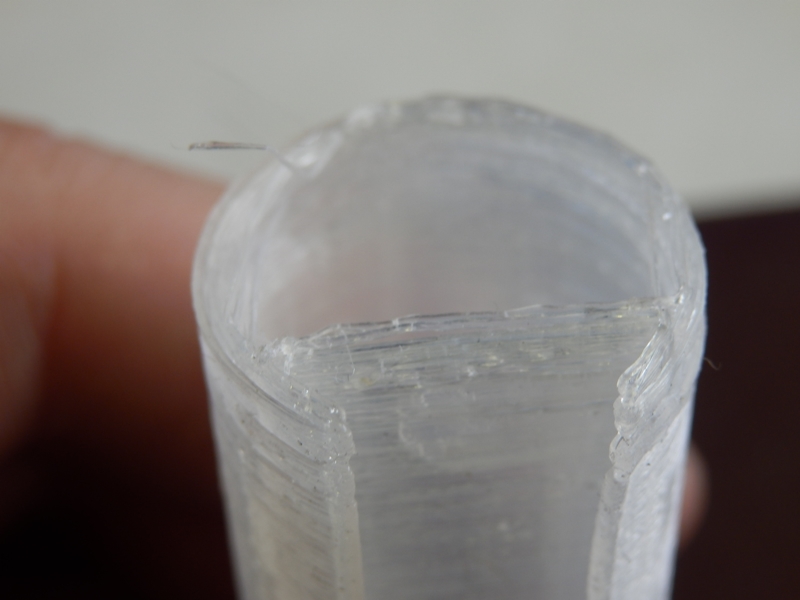

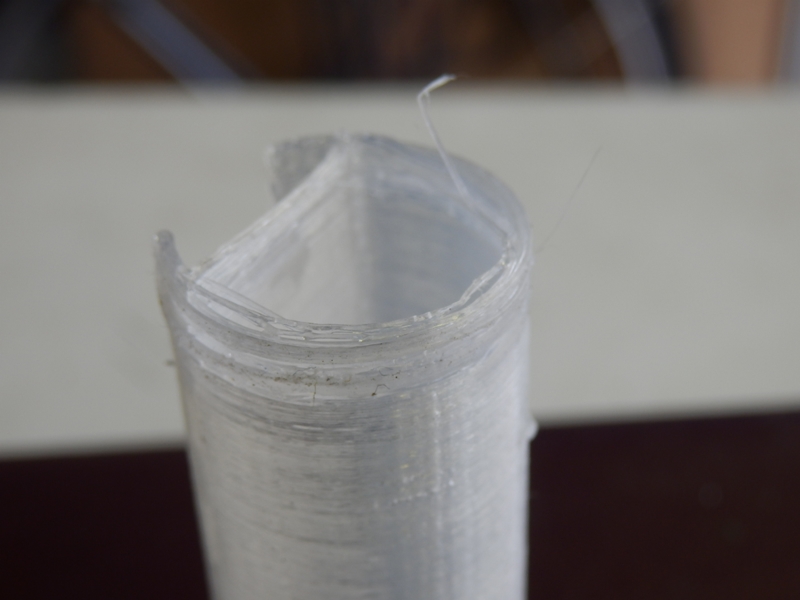

посоветуйте как печатать трубу диаметром 20 мм и высотой примерно 20 см. проблема такая что печатает 15 см нормально, слои ложатся равномерно. последние 5 см, слои ложатся с прерыванием, не полностью. посоветуйте как это исправить, может скорость печати уменьшить и скорость подачи пластика повысить.
И еще заметил, что труба получается слишком хрупкая какая-то, т.е слоя легко расходятся, при малейшем нажатии. Посоветуйте что поменять в настройках, может толщину слоя поменьше.
Принтер Felix (Голландия), управляется прогой Repetier-Host. Слайсер SFACT.
Печатаю вот этот проект самолета.

Печатаю PLA пластиком, 210 градусов
Последний раз редактировалось And326 28 май 2013, 09:47, всего редактировалось 3 раз(а).
Аватара пользователя
And326

Сообщения: 4
Зарегистрирован: 21 май 2013, 07:12
Откуда: Tallinn, Estonia
Skype: And326

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 27 май 2013, 23:01

что значит с прерыванием? фото в студию
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение And326 » 28 май 2013, 18:39

прошу дать ответ или хотя бы совет
Аватара пользователя
And326

Сообщения: 4
Зарегистрирован: 21 май 2013, 07:12
Откуда: Tallinn, Estonia
Skype: And326

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 28 май 2013, 18:58

лучше АБСом печатать, он прочнее и склеить проще. Разрезать, напечатать частями, склеить.
Чем такую высокую тонкую фиговину печатать.
Тут может быть много чего: проблемы подачи, проблемы с осями, температурный режим
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение NeverBe » 30 май 2013, 13:09

And326, как долго идет печать трубки? Может у вас шаговый двигатель экструдера перегревается.
Еще встречал описание проблемы:
Неочевидно, но основное сопротивление проталкиванию прутка внутрь создает все-таки не тоненькая дырочка жиклера на конце, а именно вот эта вот самая пробка, которая легко может привести к тому, что он застрянет там так плотно, что его можно будет оттуда разве что высверлить. Сопротивление дырочки по сравнению с этим относительно невелико.2 При этом, пробка имеет тенденцию расти, поскольку теплопроводность самого пластика не равна нулю. Чем медленнее мы наращиваем давление и чем медленнее давим струну, тем больше у пробки возможностей забраться по стволу вверх. Эффект обладает положительной обратной связью — чем выше залезла пробка, тем больше она оказывает сопротивления, тем сложнее нам продавить пруток внутрь, тем на меньшую дистанцию он войдет в ствол по факту, тем выше заберется пробка, и так пока всю конструкцию не закупорит насмерть.
Мой опыт 3d печати http://hotend.ru
NeverBe

Сообщения: 78
Зарегистрирован: 29 янв 2013, 09:39

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 30 май 2013, 13:53

NeverBe писал(а):Неочевидно, но основное сопротивление проталкиванию прутка внутрь создает все-таки не тоненькая дырочка жиклера на конце, а именно вот эта вот самая пробка..

Я так понял, что для уменьшения этой пробки (зоны расплава) требуется охлаждение верхнего (холодного) конца хотенда.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D печать , типовые проблемы и методы устранения

Сообщение NeverBe » 31 май 2013, 09:07

TedBeer писал(а):
NeverBe писал(а):Неочевидно, но основное сопротивление проталкиванию прутка внутрь создает все-таки не тоненькая дырочка жиклера на конце, а именно вот эта вот самая пробка..

Я так понял, что для уменьшения этой пробки (зоны расплава) требуется охлаждение верхнего (холодного) конца хотенда.

Мне кажется, нужно согласование скорости. Вытекать должно столько же, сколько пытается подать экструдер.
Мой опыт 3d печати http://hotend.ru
NeverBe

Сообщения: 78
Зарегистрирован: 29 янв 2013, 09:39
