Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 26 апр 2013, 23:24

пока flow не трогать а просто выбросить пружины прижима.
они там нафиг не нужны ибо диаметр прутка у нас постоянный, болт у вас правильный и биений быть не должно, значит и прижим без всяких пружин будет равномерным.
прижим регулировать так чтобы насечка на болту вгрызалась на полную глубину, при этом желательно чтобы пруток не плющило
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Radus » 28 апр 2013, 22:52

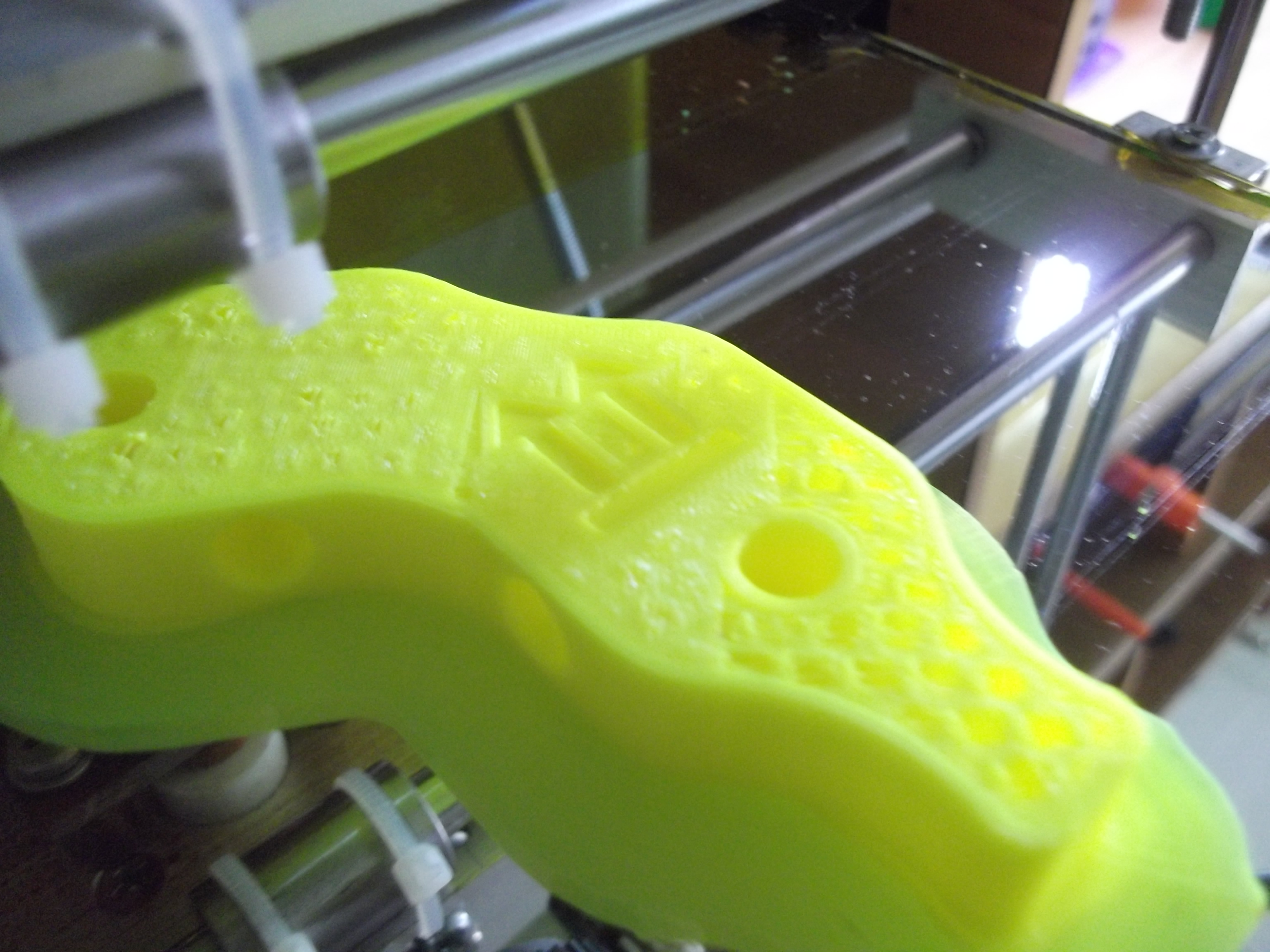

Интересный момент проявляется. При переходе с ячеистого заполнения на сплошное, получаются дырки. Пластик обрывается как на бриджах.
Первый слой сплошного получается дырявый весь. Второй слой частично заполняет. На третьем остаются щели. Четвертый слой самый верхний, наконец закрывает полностью все дыры, но на просвет видны эти неоднородности и на верхней плоскости детали получаются выпуклости.

Уменьшение скорости сплошного заполнения помогает. Но уменьшать сильно его не хочется.
Еще помогает если ячейки сделать мельче, но так будет слишком большой расход пластика.
В общем посоветуйте как лечить ?
Вложения
2013-04-28 (17).JPG
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Vlad-I » 28 апр 2013, 23:21

Radus писал(а):Первый слой сплошного получается дырявый весь.

Уменьшение скорости сплошного заполнения помогает.


Похоже экструдер не успевает подавать пластик на высоких скоростях - нужно прогнать калибровочный тест скорости, и найти максимальную из приемлемых.
Vlad-I

Сообщения: 307
Зарегистрирован: 06 апр 2013, 01:14
Откуда: Мытищи-Королев

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Radus » 29 апр 2013, 10:52

Vlad-I писал(а):
Radus писал(а):Первый слой сплошного получается дырявый весь.
Уменьшение скорости сплошного заполнения помогает.

Похоже экструдер не успевает подавать пластик на высоких скоростях - нужно прогнать калибровочный тест скорости, и найти максимальную из приемлемых.

Куда уж еще больше уменьшать? и так 30 мм/с.
Кстати поменял пластик с желтого на красный и эти артефакты пропали. Почему-то желтый пластик не тянется над ячеистыми пустотами, а сразу отрывается.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 29 апр 2013, 12:22

температурой надо порулить. Возможно слой потолще сделать.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение krendel » 04 май 2013, 16:55

как побороть такой эффект:

уменьшить скорость заливки, повернуть деталь(либо направление заливки) на 45 градусов, чтобы небыло резких коротких рывков?
Mendel90 + Marlin + Slic3r
sar3dprint(at)gmail.com
Аватара пользователя
krendel

Сообщения: 97
Зарегистрирован: 10 фев 2013, 11:46
Откуда: Саратов
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 06 май 2013, 15:35

штатный режим работы, что смущает ?
возможно переоценили механическую жесткость и максимальные скорости с ускорениями - править в прошивке
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение krendel » 06 май 2013, 15:53

скорость печати 50-60мм/с, смещения при печати возникают из-за небольших и очень быстрых перемещений... пойду ставить ограничения на ускорения, кстати, примерно какими они должны быть?
Mendel90 + Marlin + Slic3r
sar3dprint(at)gmail.com
Аватара пользователя
krendel

Сообщения: 97
Зарегистрирован: 10 фев 2013, 11:46
Откуда: Саратов
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 06 май 2013, 19:55

они должны быть откалиброванными, у всех разные.
у меня например на одном принтере 800 мм/с*C на другом спокойно 3000 держит
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение HHosroev » 06 май 2013, 20:32

Всем привет!
Скажите пожалуйста,какая температура стола должна быть до начала работы?

Спасибо.
HHosroev

Сообщения: 11
Зарегистрирован: 13 апр 2013, 17:38

Re: 3D печать , типовые проблемы и методы устранения

Сообщение the_fly » 06 май 2013, 20:43

Если ДО, то подозреваю, что комнатная :)
Если же речь о начале работы, но еще до печати - то я так понимаю полностью разогретая под данный пластик 100-130 градусов
the_fly

Сообщения: 265
Зарегистрирован: 25 апр 2013, 17:57

Re: 3D печать , типовые проблемы и методы устранения

Сообщение HHosroev » 07 май 2013, 13:39

the_fly писал(а):Если ДО, то подозреваю, что комнатная :)
Если же речь о начале работы, но еще до печати - то я так понимаю полностью разогретая под данный пластик 100-130 градусов

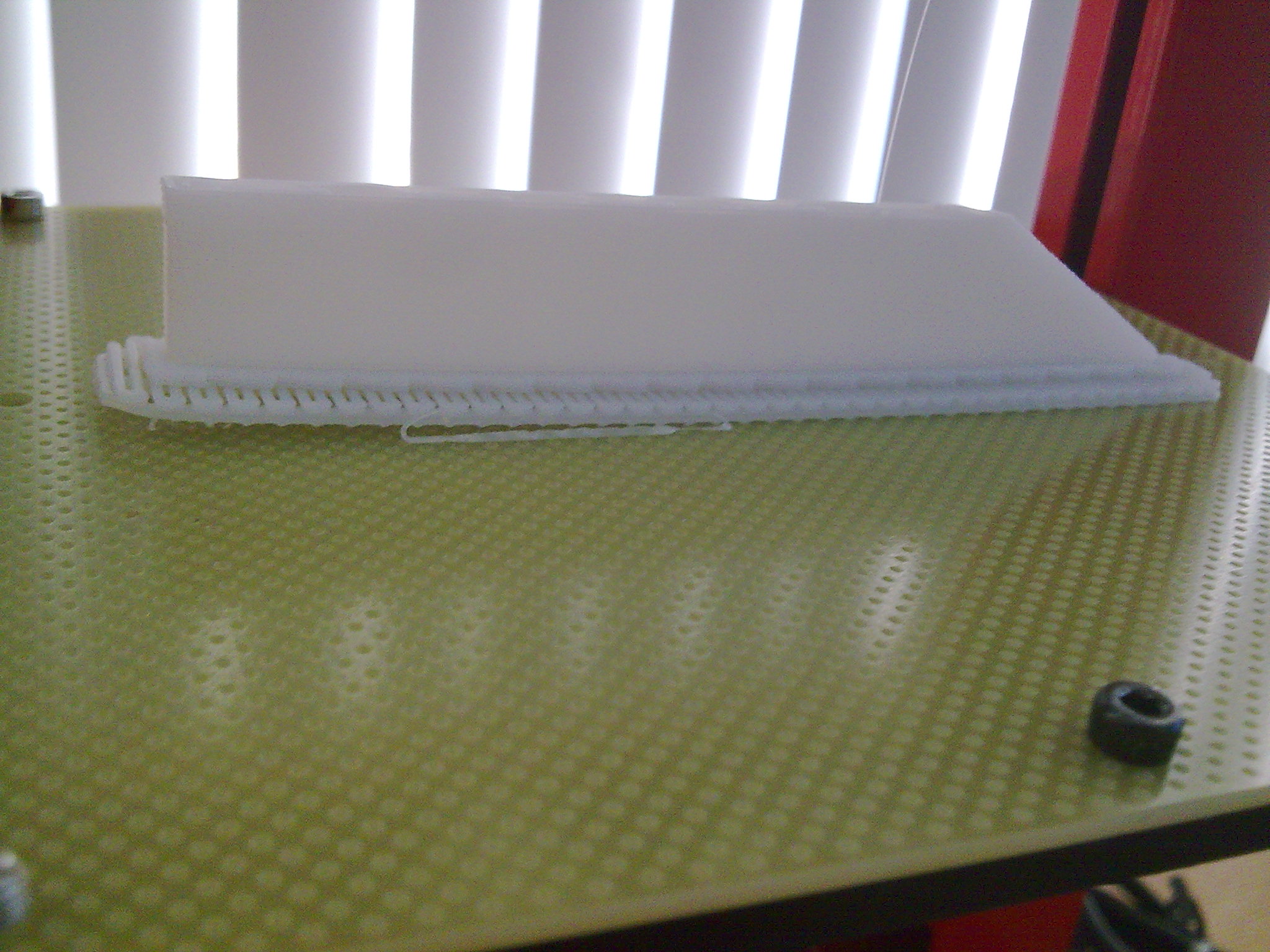

Ну, да, именно второе я и имел ввиду=) Тогда все верно. Стол разогреваю до 100 градусов. Во время работы, минут через 5 после начала, деталь деформируется и край отходит от стола. Т.е. деталь немного сгибается, что приводит ее к отклеиванию от стола. Не понимаю, что может деформировать деталь, если первые слои ложатся, вроде, плотно и засыхают.

И еще, на какой стороне платформы должна происходить печать? На гладкой или шершавой? Принтер 3D Up! Plus.
Вложения
HHosroev

Сообщения: 11
Зарегистрирован: 13 апр 2013, 17:38

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Michael_K » 07 май 2013, 17:15

Стол поднимайте выше к голове (чтобы пластик в дырки продавливался сильнее).
Печатаю обычно на гладкой стороне, хотя по большому счету разницы нет.
Для таких больших плоских деталей стол лучше заранее прогревать.
Печатать максимально быстро - толще слой, реже заполнение и т.п.

От деформации ABS полностью не избавиться (по крайней мере мне не удалось) - даже без деламинации такие плоские детали чуть-чуть выгибает.
Говорят, что PLA без усадок остывает - не пробовал.

P.S.
В крайнем случае можно деталь поставить вертикально, если это допустимо.

Добавлено спустя 6 минут 35 секунд:
P.P.S.
Принтер коробкой накрыть чтобы температуру внутри выровнять и сквозняков не было.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 07 май 2013, 17:17

температура стола должна быть не ниже температуры стеклования полимера. Для АБС она примерно 97. Т.е. надо брать с запасом градусов 110-120. К тому же, надо учитывать, что датчик может мерять тмпературу неправильно или не на поверхности стола.
Деформируется из-за того, что слои постепенно остывают, пластик усаживается. А стол греет только нижние слои. Поэтому используют различные удерживающие кеевые средства (пиво, сахар, кэптон). В идеале нужна камера с равномерным нагревом близким к температуре стеклования.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 07 май 2013, 18:38

HHosroev писал(а):
the_fly писал(а):Если ДО, то подозреваю, что комнатная :)
Если же речь о начале работы, но еще до печати - то я так понимаю полностью разогретая под данный пластик 100-130 градусов

Ну, да, именно второе я и имел ввиду=) Тогда все верно. Стол разогреваю до 100 градусов. Во время работы, минут через 5 после начала, деталь деформируется и край отходит от стола. Т.е. деталь немного сгибается, что приводит ее к отклеиванию от стола. Не понимаю, что может деформировать деталь, если первые слои ложатся, вроде, плотно и засыхают.

И еще, на какой стороне платформы должна происходить печать? На гладкой или шершавой? Принтер 3D Up! Plus.

деталь длинная, а стол фуфловый. Она полюбому будет деламинировать. Единственный выход с таким столом по методу сетара берёшь фен для волос и обдуваешь горячим воздухом пока не напечатаешь. Видео процесса сетар постил.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
