3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

3D печать , типовые проблемы и методы устранения

Сообщение setar » 19 сен 2012, 20:03

Думаю тема давно назрела.

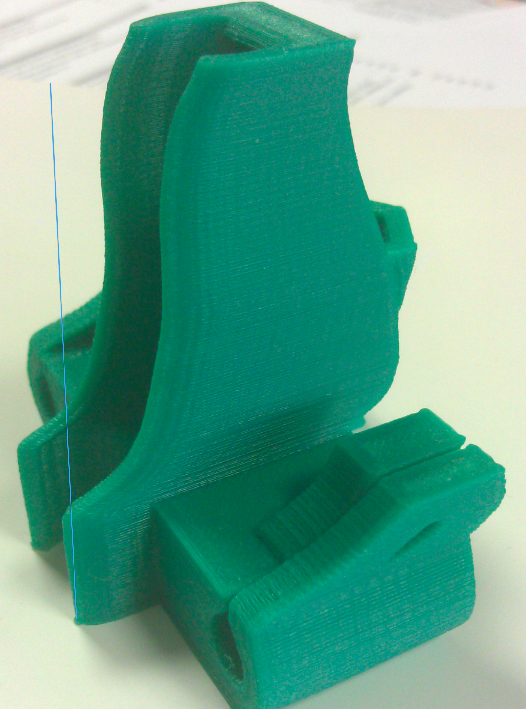

начну ее красивой картинкой, попробуйте угадать причину по которой получился вот такой сбой:
(линией указано направление которое должна была занять грань модели)
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9697
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение legion » 19 сен 2012, 20:34

Пропуск шагов? Движкам не хватает тока или что-то мешает движению.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 19 сен 2012, 20:40

не совсем, но близко :)
пропуск шагов обычно ступеньками (пропуск полным шагом, без делителей микрошага), в зависимости от коэффициента передачи обычно это ступенька порядка 1мм

Добавлено спустя 1 минуту 24 секунды:
кстати почему нижняя часть до плоскости отпечаталась ровно для меня самого загадка
Аватара пользователя
setar
Site Admin

Сообщения: 9697
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение mVit » 19 сен 2012, 20:48

с настройками слайсера что-то
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 19 сен 2012, 20:53

нет, механика
Аватара пользователя
setar
Site Admin

Сообщения: 9697
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение legion » 19 сен 2012, 21:41

Ну если пропуск шагов выражается ступеньками, то остается проскальзывание ремня/шпульки относительно двигателя или каретки.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: 3D печать , типовые проблемы и методы устранения

Сообщение hudbrog » 20 сен 2012, 00:44

+1 за проскальзывание
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1578
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение yozik0ff » 20 сен 2012, 00:57

На валу двигателя оси X, проскальзывает шестеренка для ремня?
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: 3D печать , типовые проблемы и методы устранения

Сообщение FireFly » 20 сен 2012, 01:30

шестерня сломалась
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 20 сен 2012, 01:47

все правильно: проскальзывание шестерни привода X
пересобирал каретку и забыл зафиксировать болт прижима
сидела изначально на трении и при резких рывках немного сдвигалась
Аватара пользователя
setar
Site Admin

Сообщения: 9697
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Romeo » 26 сен 2012, 18:00

Принтер RepRap Mendel Prusa. Arduino Mega 2560 + RAMPS 1.4.
Прошивка Sprinter. Каретки по осям X,Y и Z двигаются только в одну сторону.
Т.е. если идёт перемещение из точки 10 в точку 20, то движение есть, а обратно не хочет.
Что за фигня?
ЗЫ. Конфиг прошивки пока не трогал.
Аватара пользователя
Romeo

Сообщения: 310
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: 3D печать , типовые проблемы и методы устранения

Сообщение hudbrog » 26 сен 2012, 18:59

Концевые датчики сработали.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1578
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Romeo » 26 сен 2012, 22:42

hudbrog писал(а):Концевые датчики сработали.

Спасибо огромное!!! Поставил концевики, всё заработало.
ЗЫ. Ни одна программа управления на стороне ПК не заработала. Пришлось делать самому.
Аватара пользователя
Romeo

Сообщения: 310
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: 3D печать , типовые проблемы и методы устранения

Сообщение scanvs » 27 сен 2012, 20:35

Romeo писал(а):
hudbrog писал(а):Концевые датчики сработали.

ЗЫ. Ни одна программа управления на стороне ПК не заработала. Пришлось делать самому.

Программу управления принтером? О_о
Вероятно ничего особенного сложного нет, но у вас же, вроде, достаточно стандартная электроника?
Аватара пользователя
scanvs

Сообщения: 106
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Romeo » 29 сен 2012, 08:51

Неправильно выразился... Ни одна прога не видит принтер (например Repsnapper), а если и видит, то половина команд не работает (например Printrun). Подозреваю, что дело в настройках порта. Ну ничего, самодельная прога мне больше нравится. Скармливаю ей g-код.
Аватара пользователя
Romeo

Сообщения: 310
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder
