3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение how_eee » 13 апр 2013, 20:13

1 проверять зазор между соплом и столом. На нуле сопло должно лежать на стекле. проверять подсовывая тонкую бумажку.
2 поднимать температуру стола
3 мазать пивом. Стол мазать.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Michael_K » 13 апр 2013, 20:48

HHosroev писал(а):Используется UP! Plus.

У вас перфорированный стол? Странно, я на перфорированном столе деламинацию ни разу не наблюдал (скорее пожаловался бы на проблемы с отдиранием модели от стола :))

1. Откалибровать горизонтальность стола (может быть у вас один угол ниже)
2. Накрыть принтер коробкой.

Добавлено спустя 46 секунд:
how_eee писал(а):На нуле сопло должно лежать на стекле.

В Аповском софте не так.
И там не стекло, наверное.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 13 апр 2013, 22:31

crazychuma писал(а):Плюс с прошлого раза я уменьшил скорость печати периметров до 20 мм\с, понизил ускорения с 3000 стандартных до 500, уменьшил jerk с 20 до 10.

поскольку "горб" до поворота на 90градусов (печатаем против часовой) то jerk нужно поднять обратно до 20
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение HHosroev » 14 апр 2013, 00:01

Michael_K писал(а):У вас перфорированный стол?

Пока не могу сказать, т.к. сам еще не видел принтеры. Отпишусь на следующей недели, когда сам проделаю то, что вы посоветовали. Всем спасибо.
HHosroev

Сообщения: 11
Зарегистрирован: 13 апр 2013, 17:38

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ropod7 » 14 апр 2013, 00:22

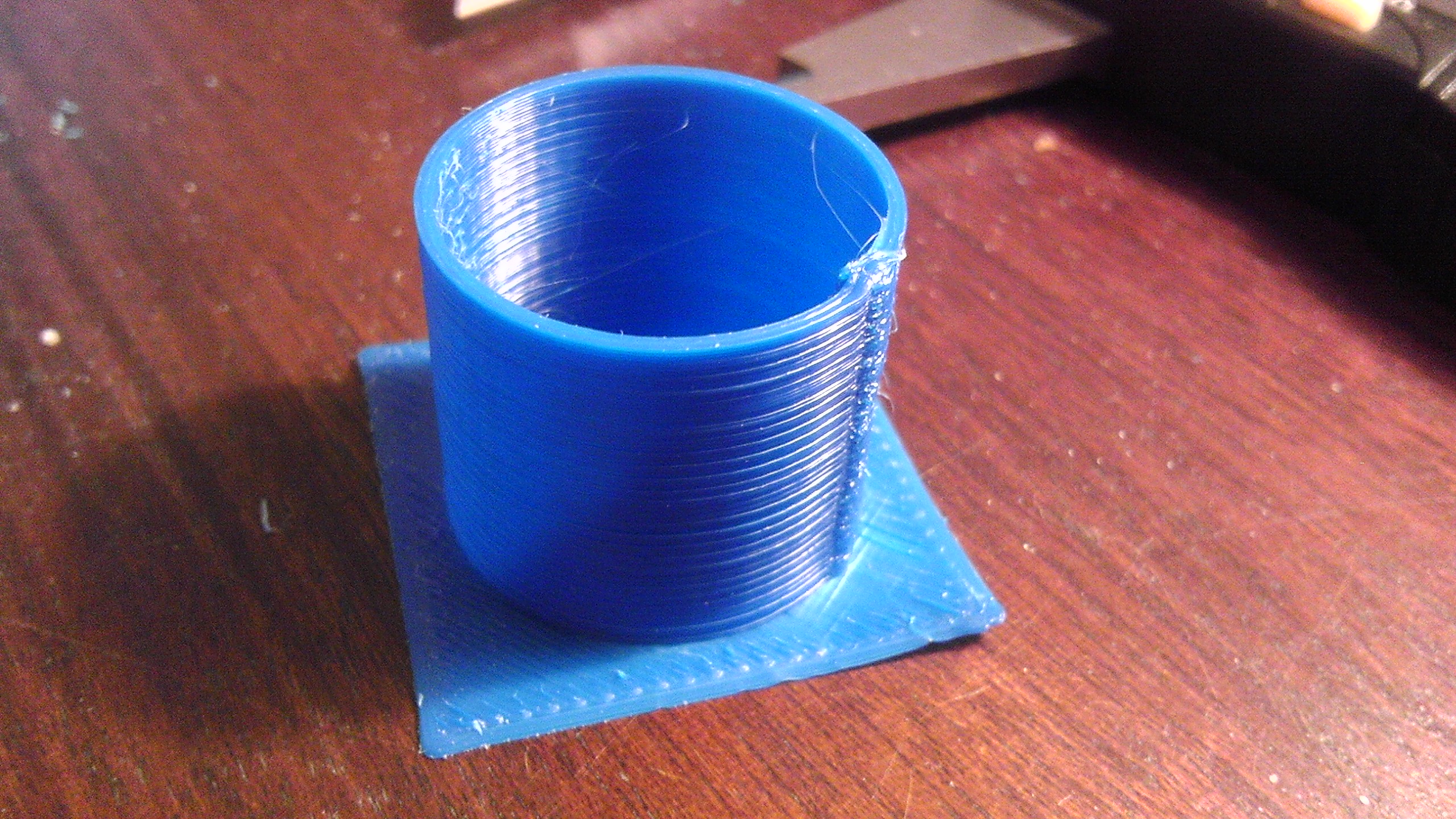

Можно ли избежать подобных образований в местах перехода на следующий круг периметра?
Слой 0.2, Стенка 1мм, ретракт 3.5, ХУjerk 12.0
MendelMax based (сварная рама)
Аватара пользователя
ropod7

Сообщения: 51
Зарегистрирован: 23 янв 2013, 21:33
Откуда: Эстония, Таллинн.
Skype: ropod7

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 14 апр 2013, 01:23

это проблема слайсера
устраняется использованием более новой версии, сейчас рандомайз шва умеют делать все слайсеры, включая kisslicer
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Rustam » 14 апр 2013, 06:21

Есть ли какой нибудь режим слайсинга, типа "вазы", только без дна?

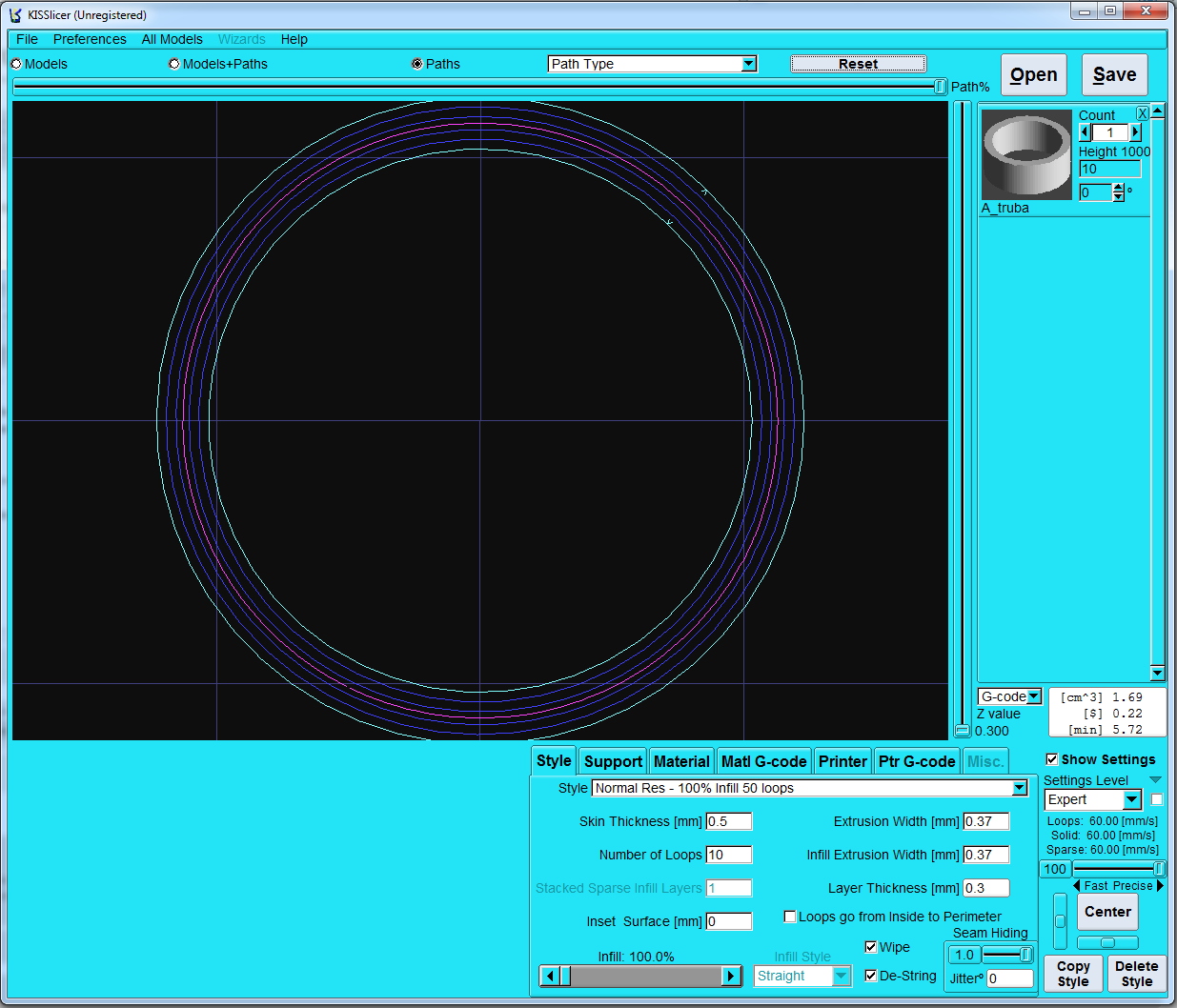

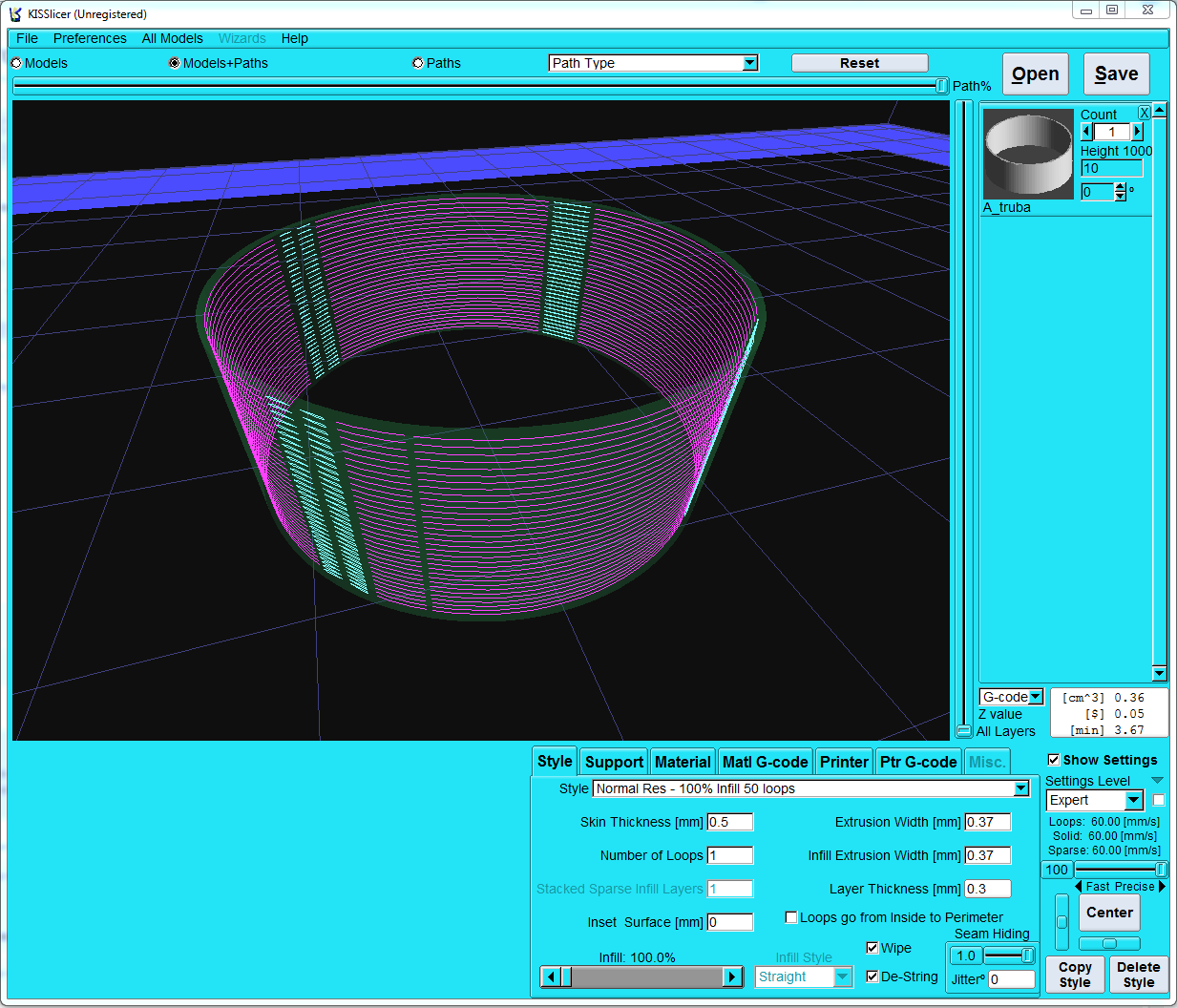

Например, мне надо напечатать трубу без дна, толщиной 1-3 слоя. Если я начерчу сразу тонкостенную модель, то слайсер генерирует хрень, подобную этой

Здесь толщина стенки 0.5

Пробовал толщину стенки (в данном случае) от 0.3 до 0.6 - один слой не получается - минимум два, ито как то не по человечески.

upd: Напечатал в два слоя - снимаю свое заявление о нечеловечности слайса - получилось по-божески. Толщину стенки устанавливал 0.6, в итоге получилось 0.8 - пойдет для сельской местности.

upd2: При установке толщины стенки 2.4 (должно было получиться 8 слоев судя по прошлой детали) получилось не полных 7. Короче, это гадание. Нужен другой способ :(
Rustam

Сообщения: 10
Зарегистрирован: 19 янв 2013, 13:07
Откуда: Уфа

Re: 3D печать , типовые проблемы и методы устранения

Сообщение crazychuma » 14 апр 2013, 13:28

И так. Я тут откалибровал экструдер. Стабильно подает пластик при температуре 210 и скорости 80 мм\мин.
Замерил толщину выдавливаемого волоска из экструдера. Штангель показывает 0,5мм. Может ли это значить, что сопло у меня не 0,35мм - а 0,5мм ? Или толщина прудка выдавливаемого всегда толще сопла?
MendelMax 1.5
Сопло: 0,35 мм
Плата: Sanguinololu
Прошивка: Marlin
Шинкую с помощью Slic3r
Диаметр прутка: 3мм
Аватара пользователя
crazychuma

Сообщения: 61
Зарегистрирован: 07 апр 2013, 02:26
Откуда: Казахстан
прог. языки: С, PHP
ФИО: Токарев Владимир

Re: 3D печать , типовые проблемы и методы устранения

Сообщение how_eee » 14 апр 2013, 13:39

80мм мин это очень мало. Подними температуру на 10 гр и попробуй. Надо хотябы 150 мм мин. В идеале 300. У меня на станке 200.
Температура 210 тоже как-то маловата. Конечно возможна погрешноть измерения. Она зависит от того где и как установлен термистор. Я печатаю на 260. Термистор близко к нагревателю стоит.
У меня сопло 0.35 (сам сверлил) и тоже штангель показывает 0.5. Так что тут ОК.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение crazychuma » 14 апр 2013, 13:47

А в Марлине вот эта строка:

#define DEFAULT_MAX_FEEDRATE {500, 500, 5, 45} // (mm/sec)

значит ли что там ограничение на скорость экструдера 45мм\сек?
MendelMax 1.5
Сопло: 0,35 мм
Плата: Sanguinololu
Прошивка: Marlin
Шинкую с помощью Slic3r
Диаметр прутка: 3мм
Аватара пользователя
crazychuma

Сообщения: 61
Зарегистрирован: 07 апр 2013, 02:26
Откуда: Казахстан
прог. языки: С, PHP
ФИО: Токарев Владимир

Re: 3D печать , типовые проблемы и методы устранения

Сообщение how_eee » 14 апр 2013, 13:51

да, но это в секунду. а в пронтерфейсе в минуту. 45*60=2700 мм/мин
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 14 апр 2013, 13:53

crazychuma писал(а):Штангель показывает 0,5мм. Может ли это значить, что сопло у меня не 0,35мм - а 0,5мм ? Или толщина прудка выдавливаемого всегда толще сопла?

Я заказывал сопло 0.4мм А во время калибровки сунул в сопло круглую деревянную зубочистку - она обмялась по диаметру сопла. Померил - 0.5мм С этого момента я принял, что у меня 0.5мм С тех пор никакие тесты, никакие измерения напечатанных элементов не заставили в этом усомниться. Напечатанные небольшие детали после кисслайсера бьют с точностью 0.1мм по всем 3м измерениям.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ropod7 » 14 апр 2013, 14:18

setar писал(а):это проблема слайсера
устраняется использованием бrолее новой версии

Пользуюсь только киссом. Версия последняя 1.0.9 линух. Может где-то галочка ставится?
MendelMax based (сварная рама)
Аватара пользователя
ropod7

Сообщения: 51
Зарегистрирован: 23 янв 2013, 21:33
Откуда: Эстония, Таллинн.
Skype: ropod7

Re: 3D печать , типовые проблемы и методы устранения

Сообщение faeton13 » 14 апр 2013, 14:49

how_eee писал(а):80мм мин это очень мало.

почему мало? от прутка зависит, для прутка 3мм - нормально.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D печать , типовые проблемы и методы устранения

Сообщение crazychuma » 14 апр 2013, 15:52

faeton13 писал(а):
how_eee писал(а):80мм мин это очень мало.

почему мало? от прутка зависит, для прутка 3мм - нормально.


Да да. У меня пруток 3мм
MendelMax 1.5
Сопло: 0,35 мм
Плата: Sanguinololu
Прошивка: Marlin
Шинкую с помощью Slic3r
Диаметр прутка: 3мм
Аватара пользователя
crazychuma

Сообщения: 61
Зарегистрирован: 07 апр 2013, 02:26
Откуда: Казахстан
прог. языки: С, PHP
ФИО: Токарев Владимир
