Доброго выходного дня!
Напечатал для пробы такую модельку (вот остальные фотки), сопло 0.5 высота слоя 0.3, подготавливалось в slic3r последней версии:

вопрос:

нормально ли формируется поддержка, так и должно быть?

непойму в чём проблема, не хватает экструзии, или так должно быть(неполное заполнение первого слоя и артефакты по кругу)?
Провёл эксперименты с обдувом:

первый ряд 3 шарика - без обдува, остальные с обдувом

эти с сильным обдувом
Для себя понял, что надо городить принудительное охлаждение, тогда зачем делают камеру с постоянной температурой?

перезалейте картинки на форум, как прикрепление.
внешний сервер не отображает их

setar писал(а):на днях планирую ввести этот тест в программю калибровки, следи за соседней темой в разделе

Раскажите хотя бы как без программы откалибровать. Значения ускорений в КС и на принтере следует устанавливать одинаковыми, различными, или на КС ставить всегда ноль и калибровать только ускорения принтера?

Замучался я уже эти зубочистницы печатать

setar писал(а):перезалейте картинки на форум, как прикрепление.
внешний сервер не отображает их

странно, отлично отображает, у всех так?

Доброго времени суток.
Я новичек. Но хорошо разбираюсь в программировании и электронике. Но в 3D печати очень слаб.
Собрал MendelMax.

Плата: Sanguino
Прошивка: Marlin
Сопло: 0,35мм
Прут ABS: 3mm
Покрытие стола: пластик в ацетоне на зеркале

Температура экструдера 220 град
Температура стола: 90 град (к столу липнет намертво )

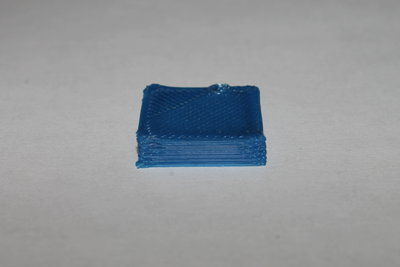

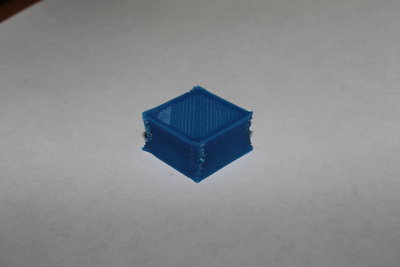

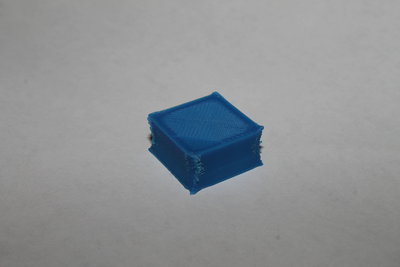

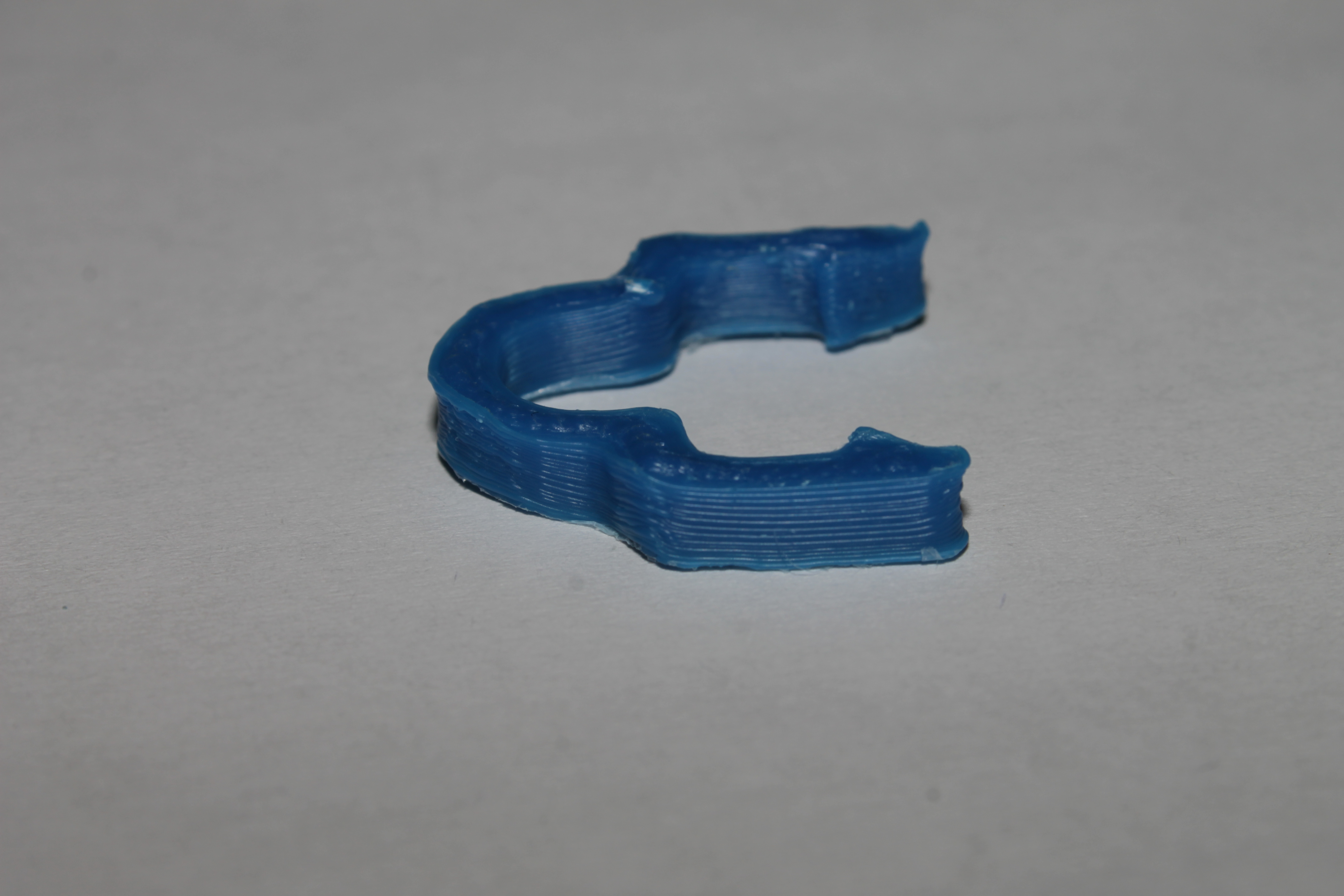

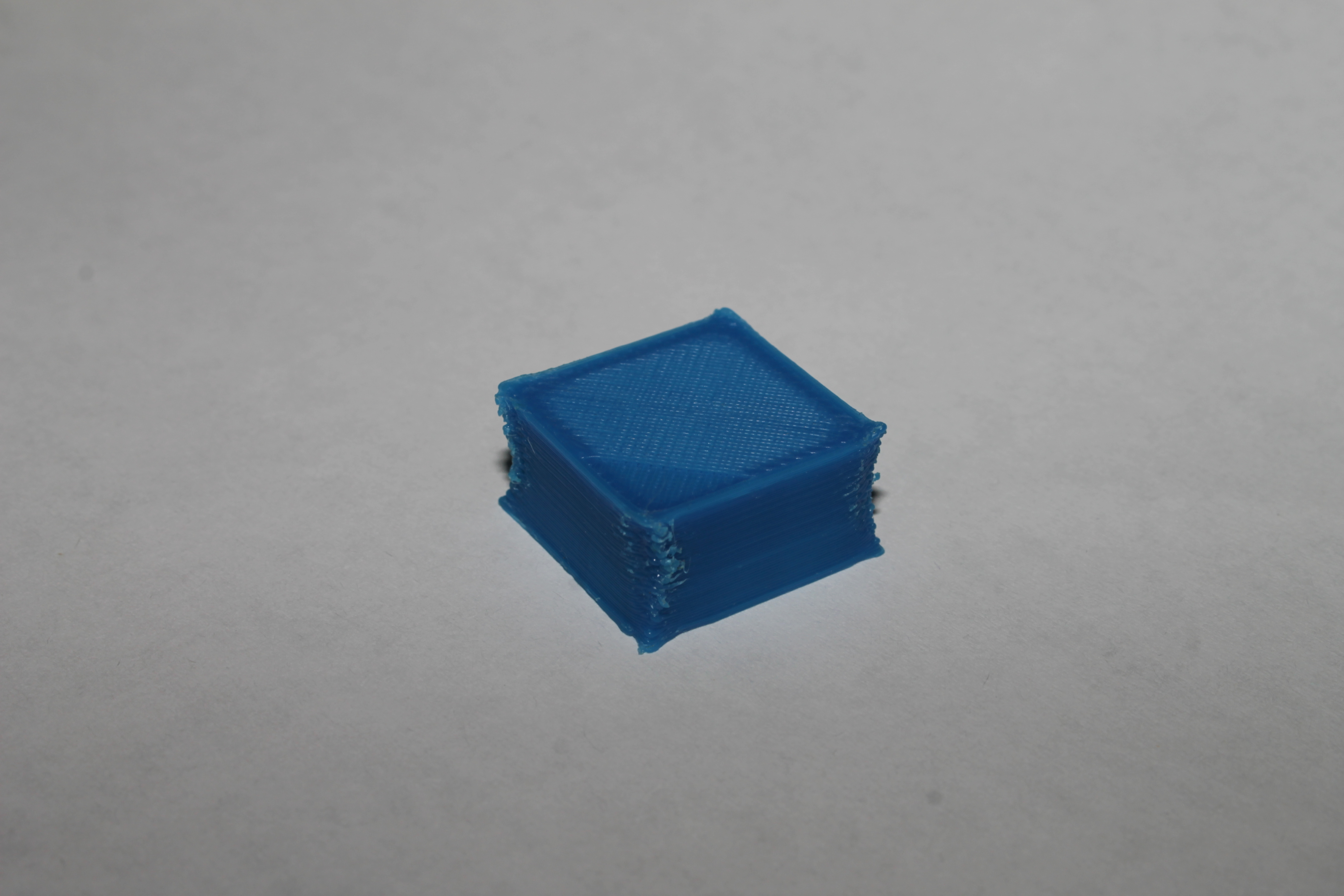

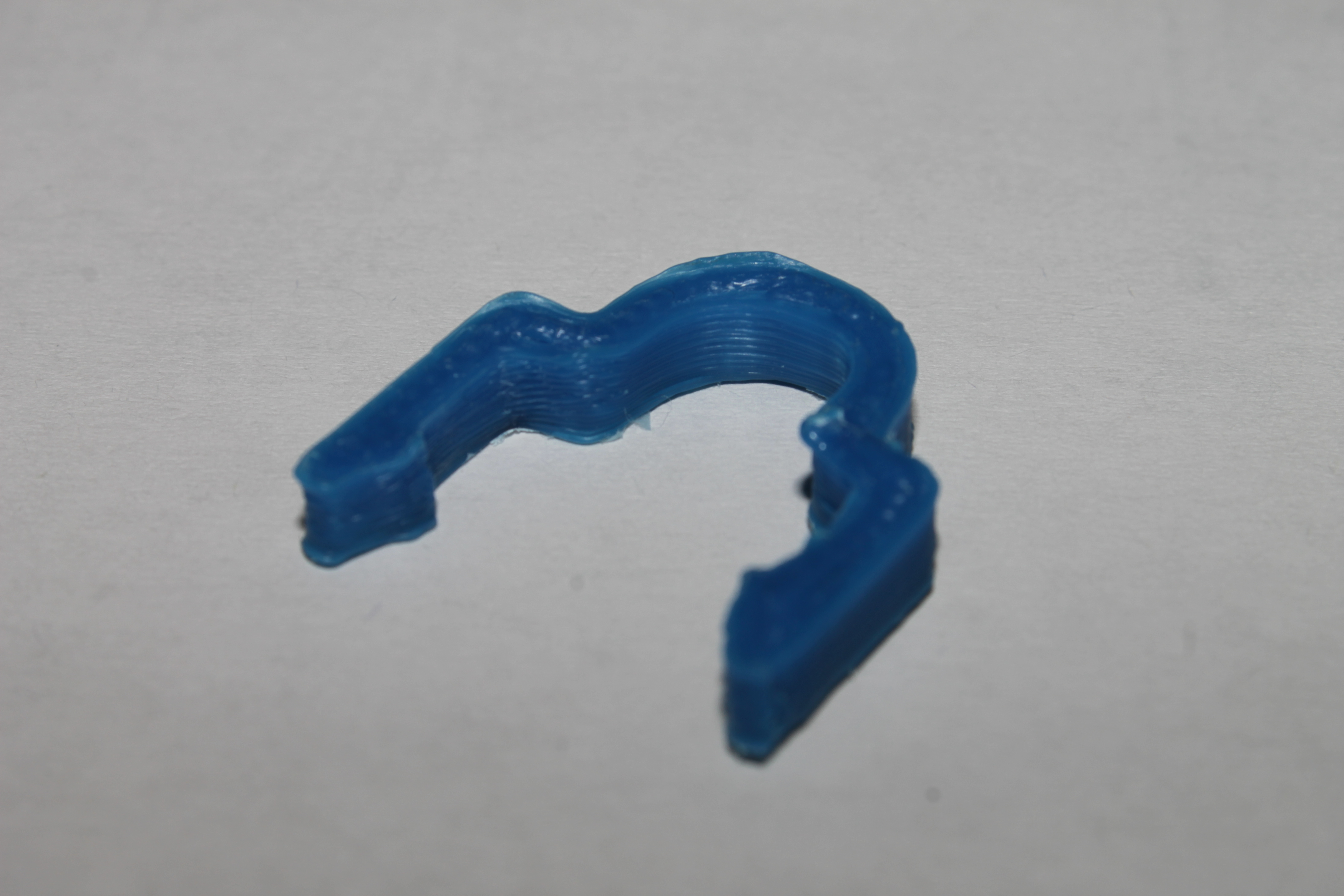

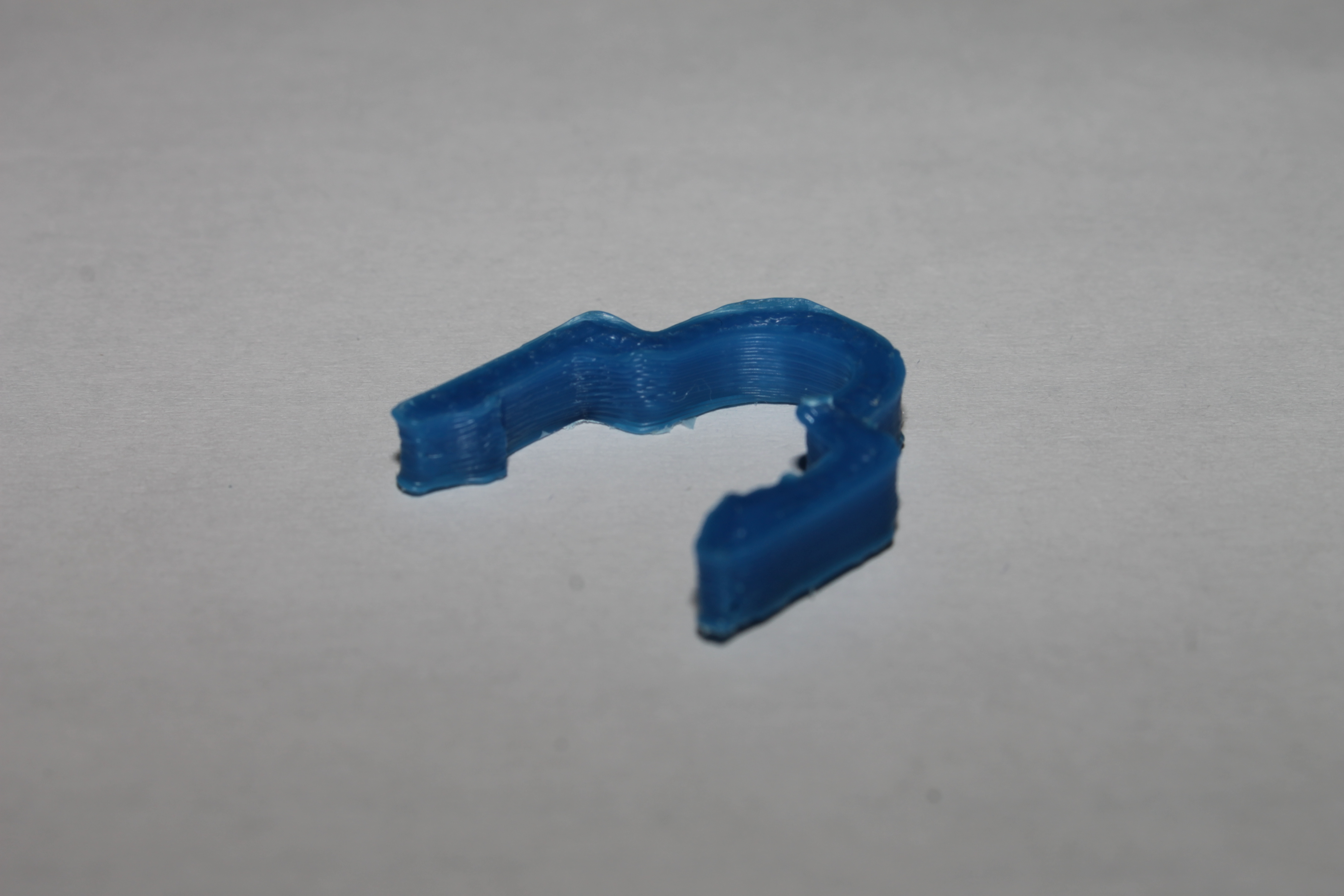

Расскажите пожалуйста в чем тут проблема.

Rustam писал(а):

setar писал(а):на днях планирую ввести этот тест в программю калибровки, следи за соседней темой в разделе

Раскажите хотя бы как без программы откалибровать. Значения ускорений в КС и на принтере следует устанавливать одинаковыми, различными, или на КС ставить всегда ноль и калибровать только ускорения принтера?

Замучался я уже эти зубочистницы печатать

без программы долго и сложно.
погоди чутка релиза.
или стучись в личку с параметрами своими, я сгенерю тестовые коды

Ребят. Ну помогите если можете Пожалуйста. Куда копать уже незнаю.
Толщина слоя 0.2 мм
После вчерашних танцев поигрался с температурой и подачей пластика. Вроде стало уже лучше.
Слои липнут друг к другу хорошо, к столу тоже отлично. Заливка уже вроде равномерная. Но вот меня сильно беспокоят углы кубика и непонятная форма, которая у основания шире, чуть дальше - сужается, а потом снова расширяется. Шпули на валах моторов затянуты болтиками как положено, сделаны надпилы на валах. Проскальзывания ремня уже не должно быть. геометря как то странно себя ведет вообще.

Кстати, куб не допечатал, чтоб пластик не убивать зря. И так видно что косяки есть.

Так вот. Насчет углов. Такое ощущение что экструдер замедляется на углах и пластик успевает натечь слишком быстро. Ужас какой то получается

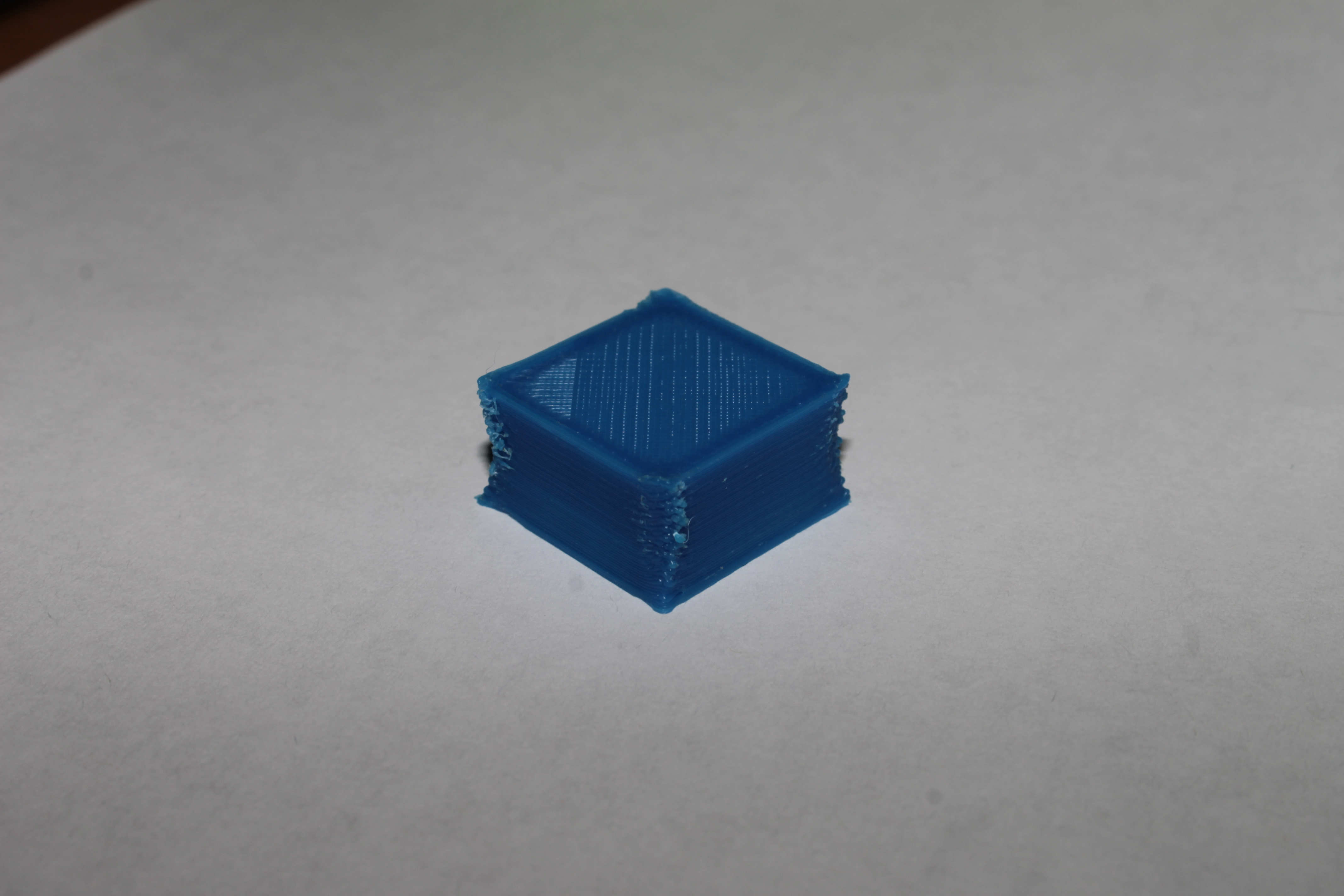

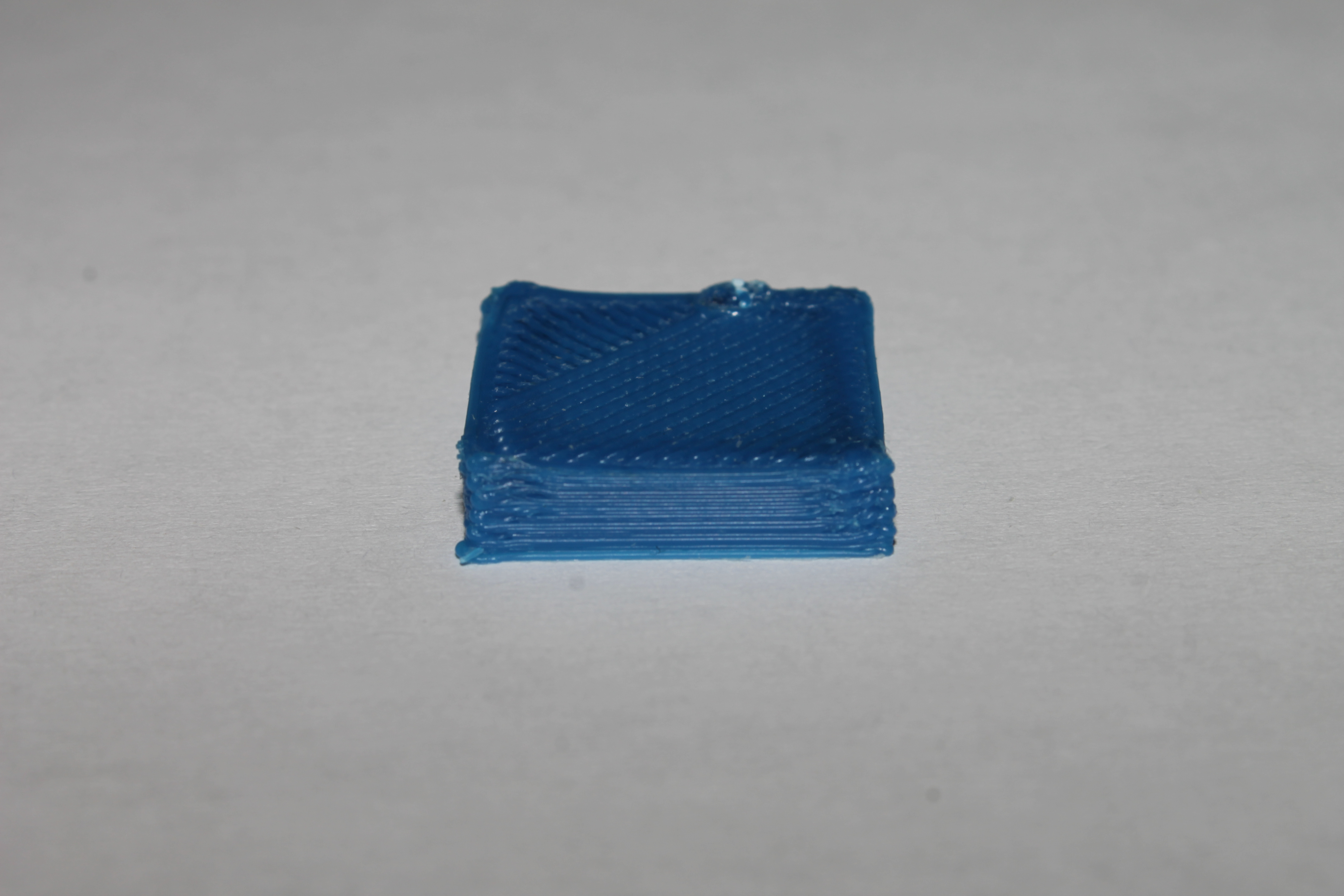

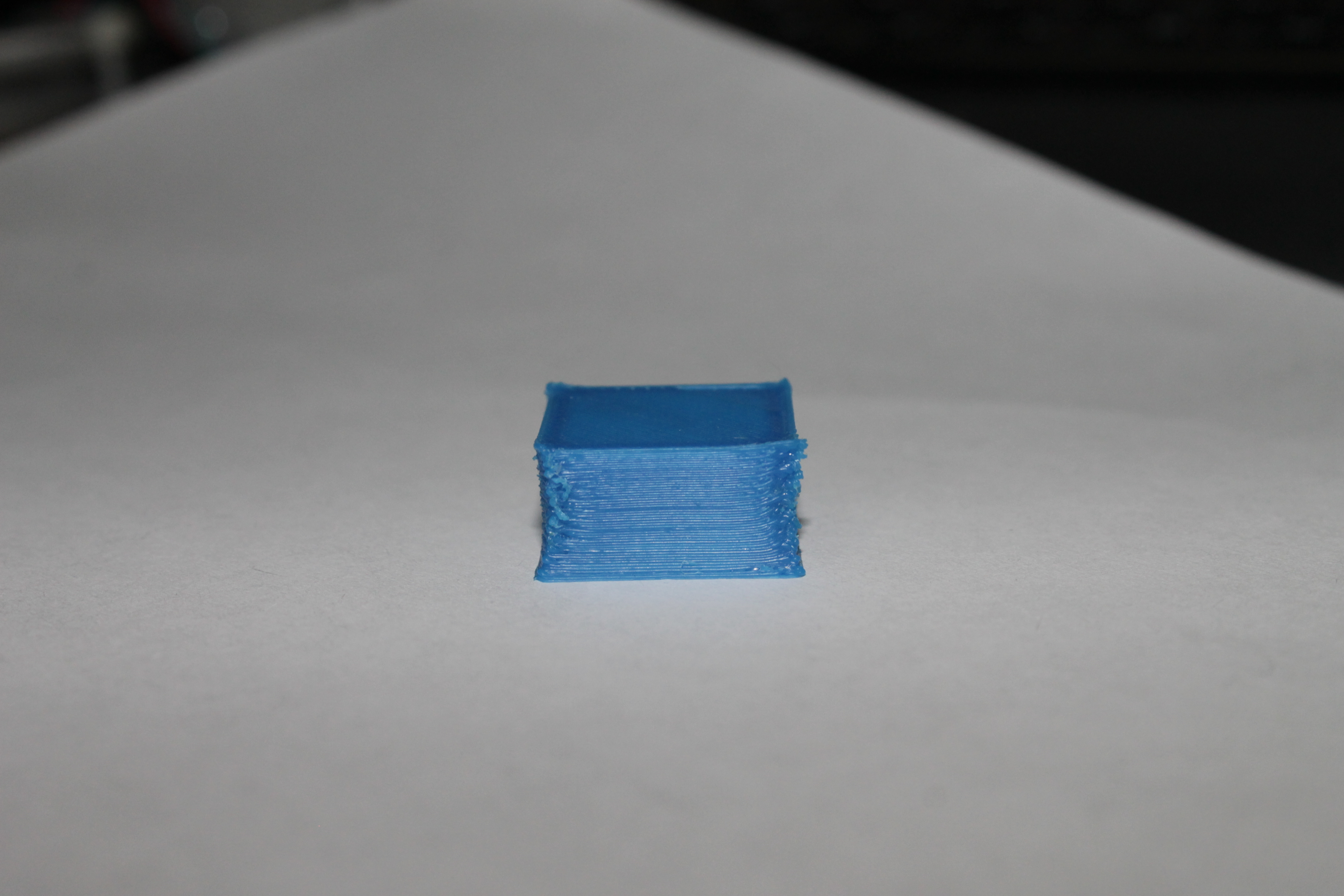

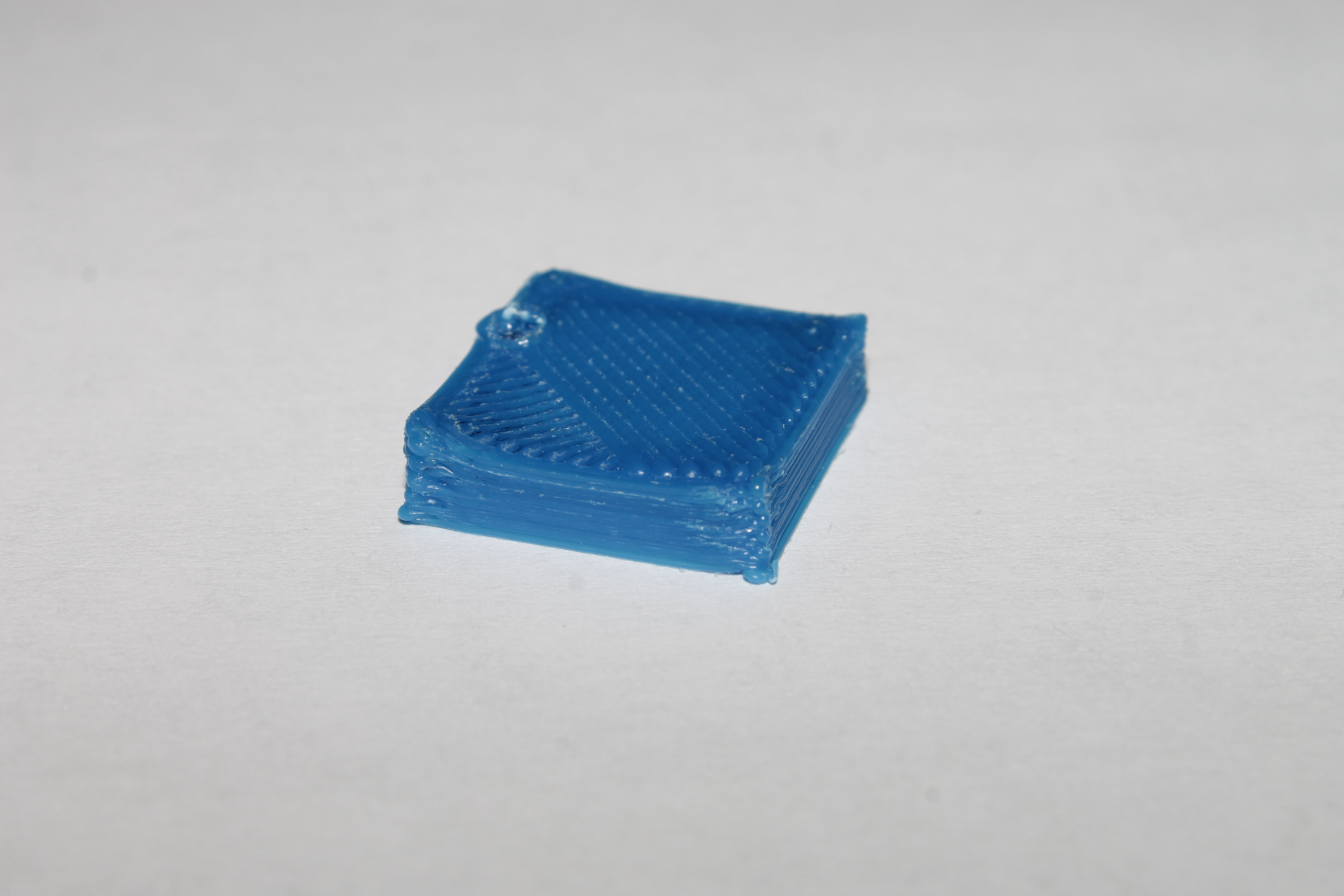

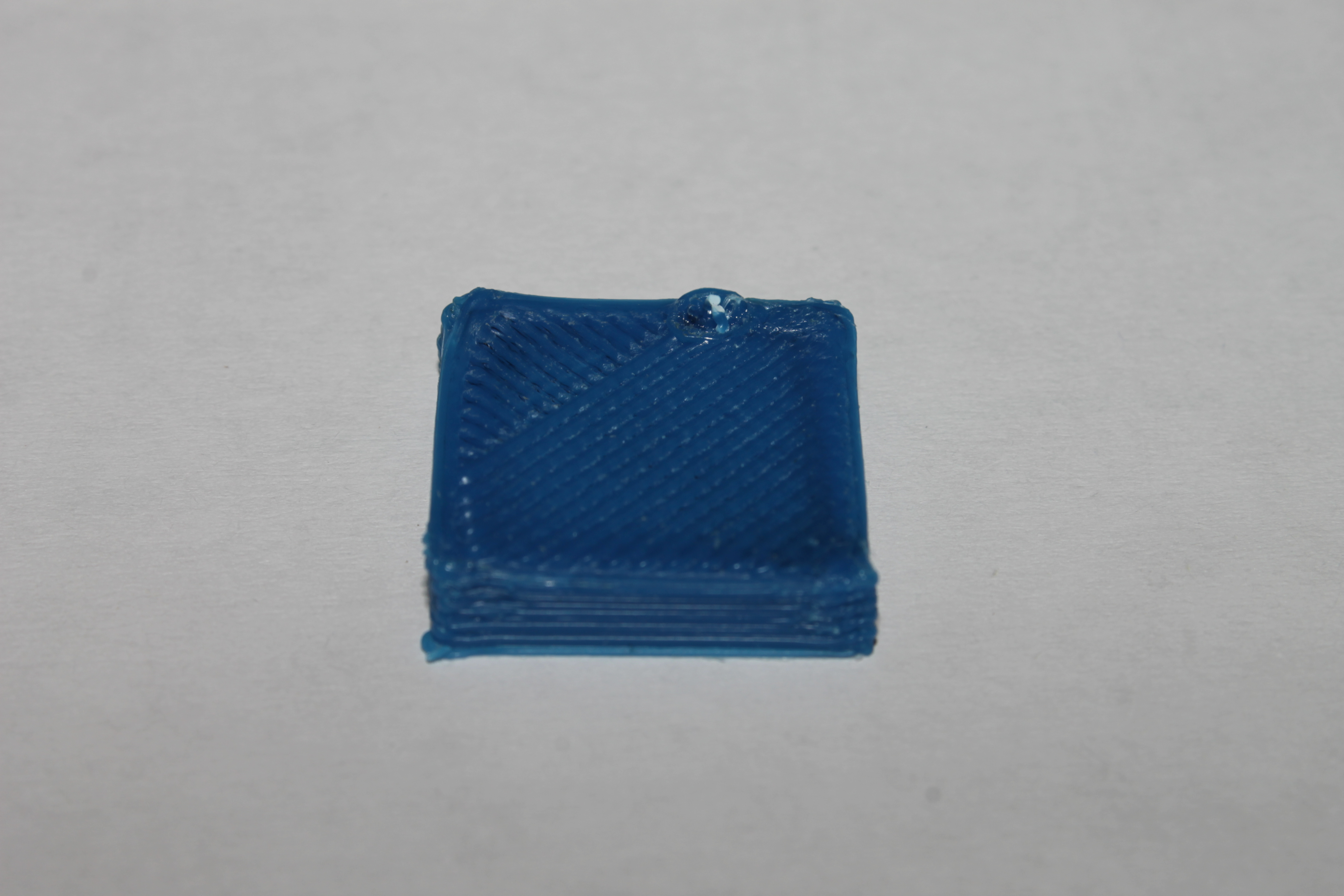

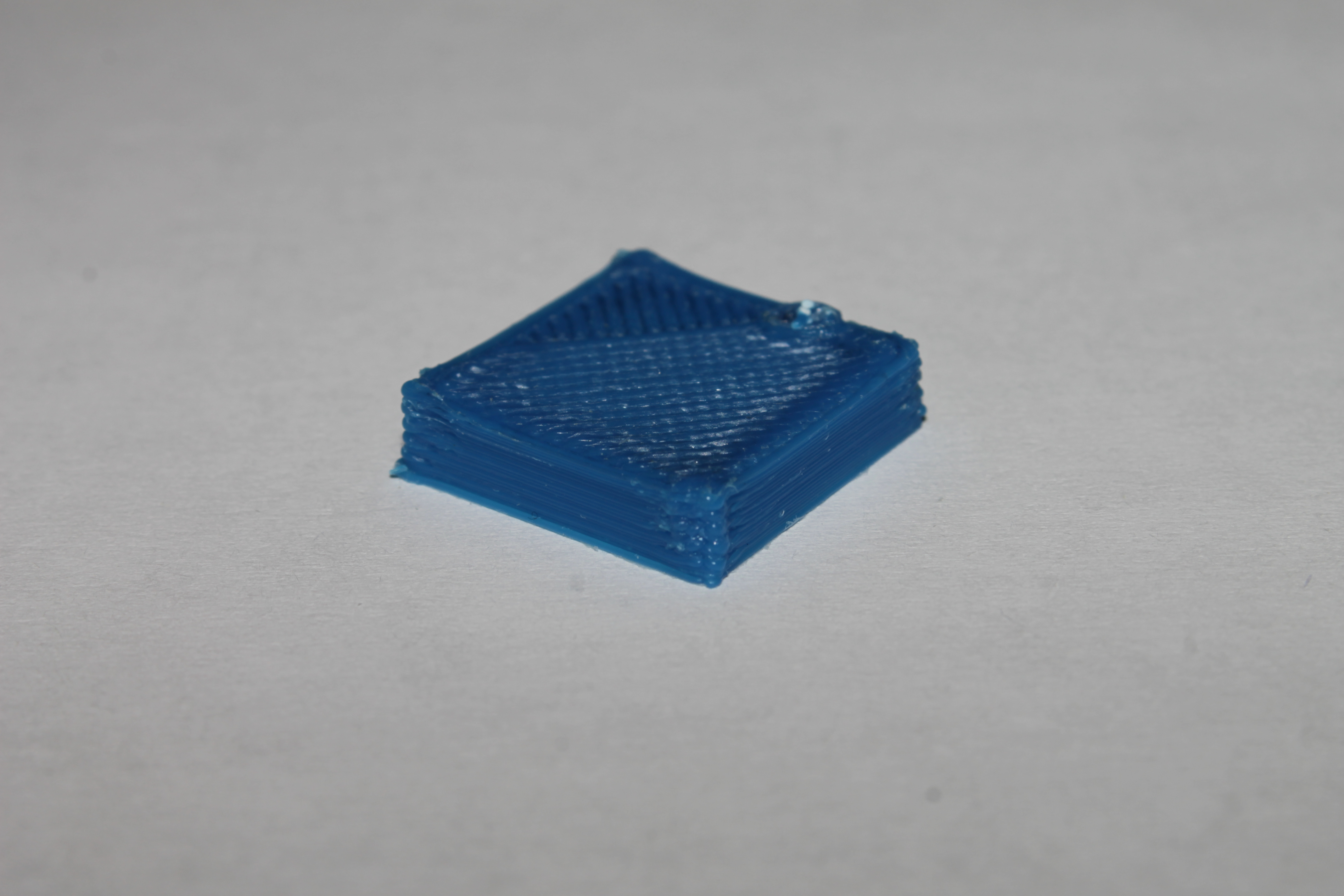

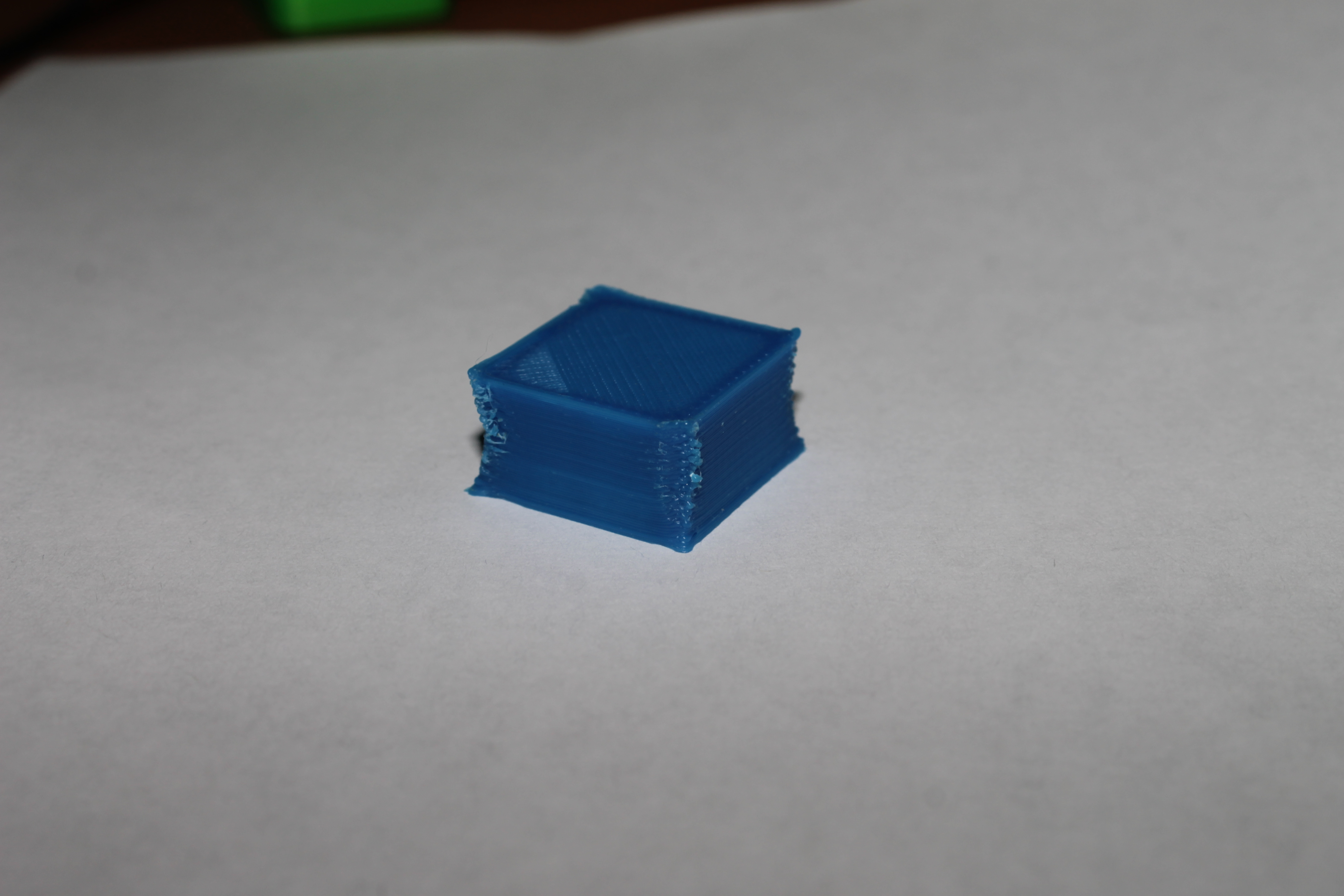

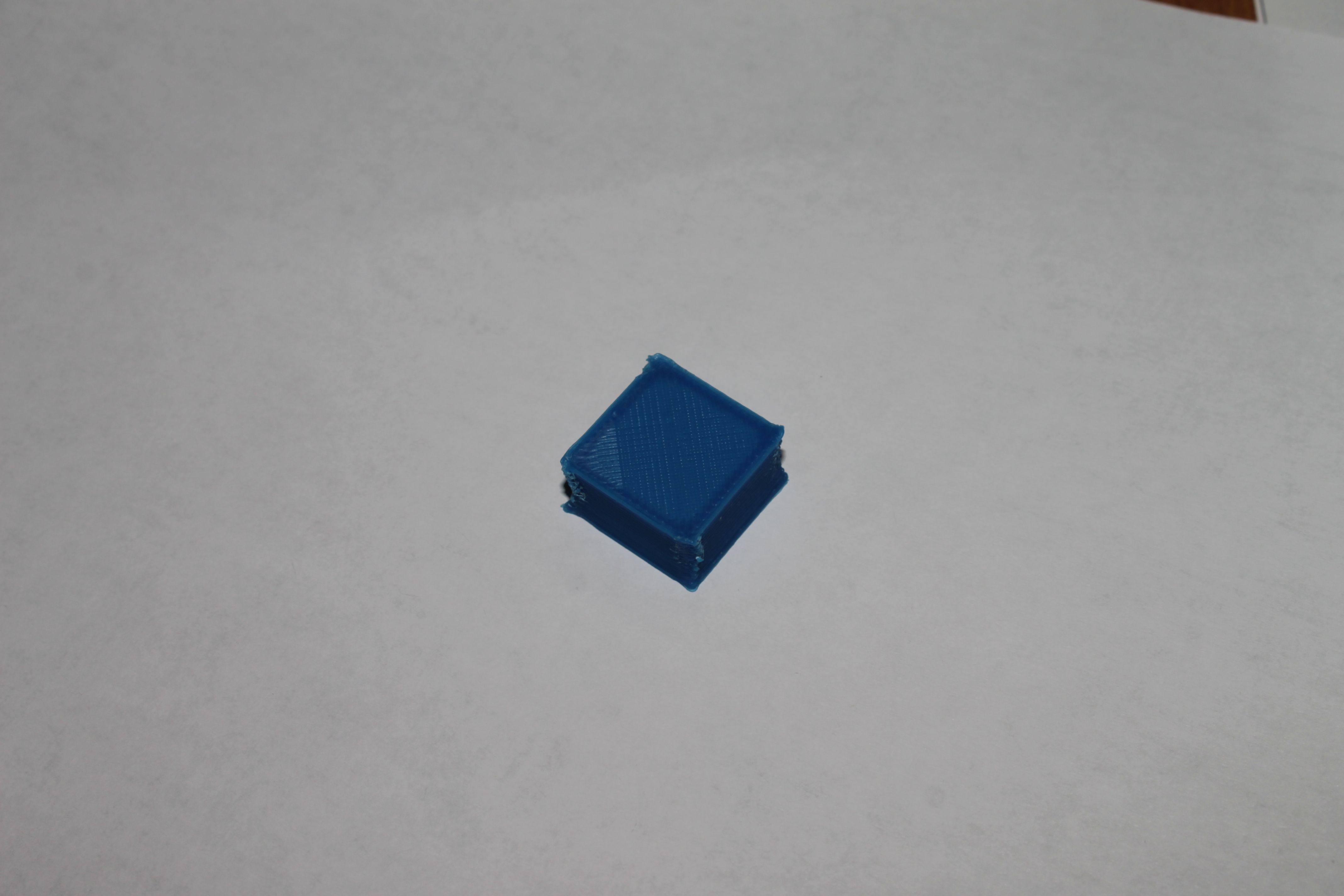

Прикладываю новые фотки, куба сделанного сегодня.

похоже на печать без обдува или сильно прегретым пластиком

Добавлено спустя 51 секунду:
начни со слоя 0.25 а то и вовсе 0.3

Согласен с Сергеем
- деталь мелкая - нужно охлаждение
- начинать нужно с более толстого слоя, как опыт появится и на более мелкие слои переходить

ОК. Спасибо большое за совет. Сегодня попробую 0,3 мм слой. А на этих фотках температура пластика 210 градусов. Пластик ABS.

А что по поводу геометрии? Или это тоже от перегрева получается и то что без охлаждения печатаю. То что размеры кубика меняются плавно. Снизу он будто шире, чуть дальше сужается, а потом опять плавно становится шире.

З.Ы. Не могу найти информацию про ускорение. То что указывается в прошивке. Что это за параметр такой, на что влияет и как настраивать. Если можно, ткните пальцем на ссылочку или на тему где это обсуждалось уже.

не верь термисторам, твои 210 вполне могут быть 250. Помимо того, что нужно соотнести правильную таблицу в прошивке, термистор ещё нужно калибровать.
Когда пластик перегрет, то углы загибает кверху, куб будет в форме песочных часов.

PS: Надо фоткать с какими-либо легкоузнаваемыми объектами, чтобы было видно масштаб. Или указывать масштаб объекта

Ну это должен был быть куб 20х20х20 мм. Неужели это считается мелким объектом?
Вот кстати да, когда температура экструдера была выше, то углы были ещё хуже и реально кверху загибались, в общем будто по углам куб был выше остального периметра.

Да уж. Нужно попробовать поискать инфу по калибровке термисторов.

Ещё скорость печати может влиять

Для калибровки надо:
Эталон - контактный термометр, с удовлетворяющей точностью
Спец прошивка ардуино типа

Код: Выделить всё • Развернуть

#define T_PIN 9 // пин, на котором сидит термистор, проверить по схеме

void setup()
{
    Serial.begin(9600);
}

void loop()
{
    int val = analogRead(T_PIN);
    Serial.println(val);
}

Смотрим на значение которое выведет в мониторе порта. Смотрим на температуру эталона в это время. Составляем таблицу Значение - Температура, с желаемым шагом по температуре или значению. Чем меньше шаг, тем выше точность

В прошивке в файле thermistortables.h лежат таблицы для термистора. Находим номер таблицы которая указана в Configuration.h (#define TEMP_SENSOR_ ...) и подставляем свои значения. Компилим и заливаем прошвку.
Ещё раз проверяем эталоном правильность того, что намеряли

crazychuma писал(а):Ну это должен был быть куб 20х20х20 мм. Неужели это считается мелким объектом?

да это мелкий объект
на какой скорости печатал?
для проверки идеи температуры выставь 4 кубика на одновременную печать.
скорость порядка 35мм/сек
У меня подозрение таки на люфты - сильно дерганые слои на краях. При перегреве обычно тупо оплывают и всё.
Напечатай трубу диаметром сантиметра 3-5 проверь чтоб не было овала и гистерезиса

krendel писал(а):Доброго выходного дня!
...

непойму в чём проблема, не хватает экструзии, или так должно быть(неполное заполнение первого слоя и артефакты по кругу)?

посоветуйте плиз, что делать?
