3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Начинающий » 04 окт 2017, 22:31

2 ShadowOleg

Я на Slic3R без юбки во всю высоту детали вообще ничего нормально не могу напечатать ибо печать идет на температуре 241 градус и как следствие приходится печатать юбку во всю высоту детали, особенно если деталь небольшая, т.к. если этого не делать, то пластик просто не успевает застывать и расползается, особенно в тонких местах, ну и конечно использую обдув, резьбу М8 печатает на 0.4 , плюс величина экструзии всегда должна быть 1, иначе на определенном слое как правило 25-40 у вас будет начинаться недоэкструзия, т.к. на этих слоях принтер как правило уже израсходует излишний пластик который выдавил при печати первых слоев и начнет печатать в заданном режиме работы.
Принтер TevoTarantula
Прошивка Marlin 1.1.5
Слайсер Slic3r
Пластик ABS
Начинающий

Сообщения: 144
Зарегистрирован: 08 апр 2017, 21:49

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 05 окт 2017, 14:02

ShadowOleg писал(а):slic3r 1.2.9

это косячная версия двухлетней давности
скачай нормальный свежий сликер, https://github.com/prusa3d/Slic3r/releases
ShadowOleg писал(а):включил обдув хоть это АБС

обдув нужен практически всегда, редко когда его стоит выключать.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17491
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение azx987sa » 06 окт 2017, 18:53

Дочитал....
Кто подскажет как рассчитать объем выдавливаемого пластика?
тут нашел только это и еще пару однословных упоминаний.
azx987sa

Сообщения: 2
Зарегистрирован: 06 окт 2017, 14:16

Re: 3D печать , типовые проблемы и методы устранения

Сообщение kosta-art » 27 окт 2017, 02:30

azx987sa писал(а):Дочитал....
Кто подскажет как рассчитать объем выдавливаемого пластика?
тут нашел только это и еще пару однословных упоминаний.



V=π·r²·h - где r - половина диаметра филамента, а h - длина израсходованного филамента.
Аватара пользователя
kosta-art

Сообщения: 1
Зарегистрирован: 27 окт 2017, 02:25

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 16 дек 2017, 16:21

Может кто подскажет...
Поменял плату, установил драйвера (А4988) - из 4х 1 глючит - движок тарахтит но не вращает, при накрутке резистора - тарахтит сильнее, но эффект тот же - меняешь драйвер - все работает.
Вопрос - этот драйвер выбросить и купить новый или проблема как-то легко устраняема?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 16 дек 2017, 17:12

если тарахтит и не вращается значит одна из обмоток не работает, возможно брак в плате драйвера или непропай
проще новый купить
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17491
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 16 дек 2017, 18:59

ничего если 3 с рипрапа, а на экструдер китайский? я просто смотрю на фото продаваемых - на контроллере 3 строчки в маркировке - первая (маркировка) у всех одинакова, а 2 других у всех разные...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 16 дек 2017, 19:23

это скорей всего что-то типа серийного номера микрухи или номер серии.
без разницу куда ставить какие драйвера, можно даже вообще разных типов.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17491
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 16 дек 2017, 19:43

псб
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 06 янв 2018, 22:01

Может кто экспериментировал... Если на Х и У трапеция - можно ли ставить гибкую муфту, а не жесткую? Не будет работать на скручивание (на З гибкая, но там другие моменты)?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 06 янв 2018, 23:58

что-то не понял, если в принтере получилась трапеция то трапецию надо исправлять, чтоб был квадрат, там неважно какая муфта.
а если имеется в виду использование муфты для привода осей винтами то конечно не стоит, будет пружинить.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17491
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 07 янв 2018, 00:37

да нет - перешел с ремней на винты - результат превысил ожидания, но с винтами нужна идеальная калиброка - я ее почти сделал, но идеал не возможен. Вот и думаю - может на гибкие, если момент не повлияет, то они компенсируют...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 07 янв 2018, 15:15

я для фрезера пробовал и спиральные и с полиуретановой вставкой, они дают погрешность под нагрузкой
тока сильфонные не пробовал, потому что не нашёл относительно недорогих но только с ними вроде обещают безлюфтовое соединение.
вот типа таких aliexpress.com/item/High-Torque-Bellow-Coupling-Quick-Connect-Flexible-Motor-Shaft-Coupling-Coupler/32798953980.html
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17491
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение VitDagger » 14 янв 2018, 10:20

Появилась такая проблема. Запускаю печать, нормально проходит G28, после опускается стол по Z, ожидает нагрева, как нагреется начинается стол поднимается на рабочую высоту и печать. Всё штатно. Но после того, как напечатает первый слой, ось Z отключена. Движок не держит её, не крутит. Если остановить печать и попробовать командами подрыгать осью Z то ничего не происходит. Хотя принтер думает, что стол движется. Помогает лишь аварийный останов, после всё вновь работает. Такое происходит не всегда, 50 на 50. Двигатель холодный. драйвер тоже. Если всё же первый слой напечатало и ось не отключилась, то после печатает нормально, по крайней мере 2-3 часа без отвала оси.
Прошивка MK4DUO 4.3.3 Stable, драйвера TMC 2208 с обдувом кулером 80мм. Плата ultratronics.
Не пойму куда копать, прошивка, драйвера, двигатель или что
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 431
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Aleksan'DR » 18 янв 2018, 17:55

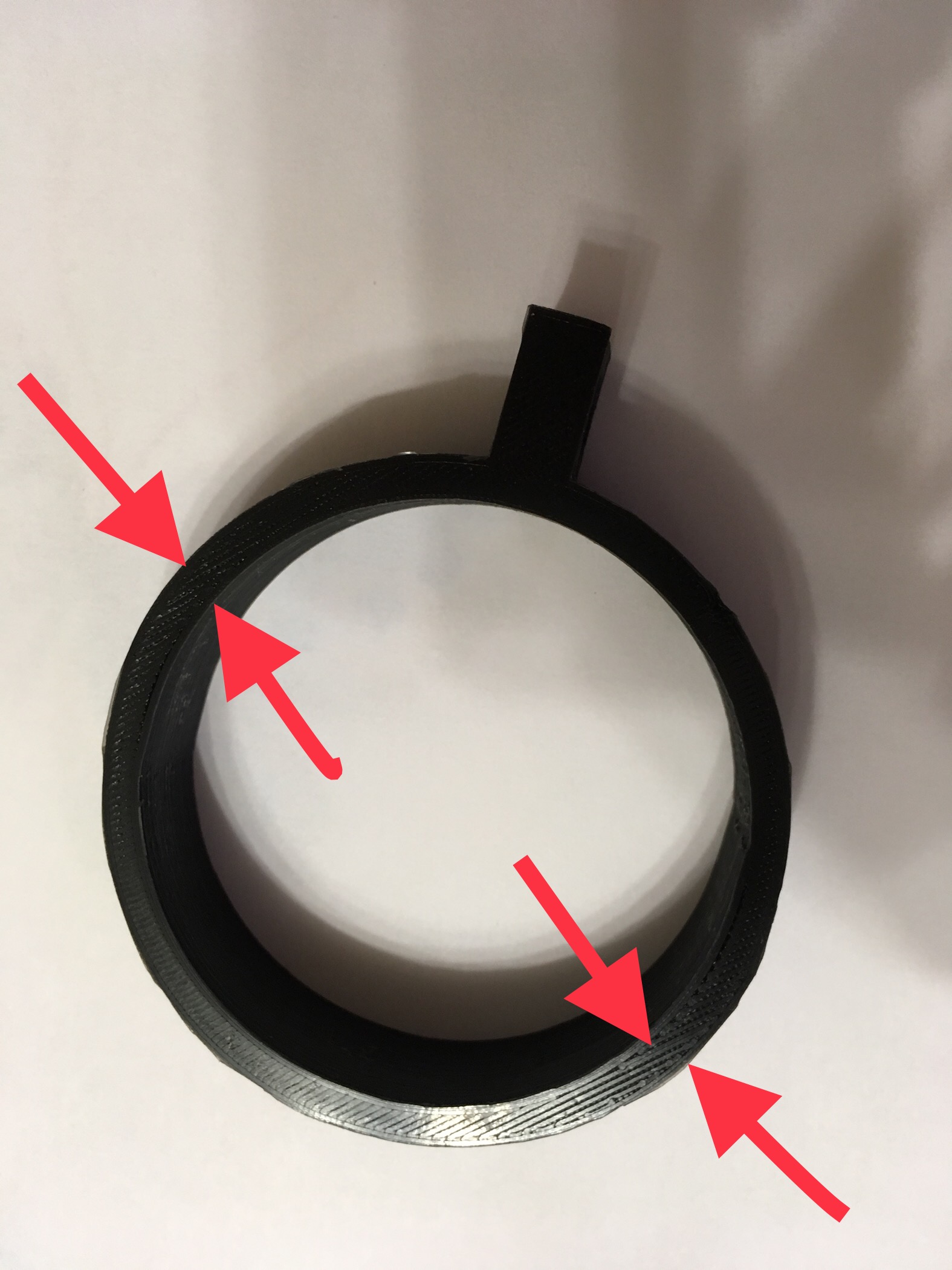

Помогите разобраться, при печати круглой детали заметил овал но он не по оси, на фото видно более толстая стенка в противоположных сторонах, если сопоставить ось Y c 12 и 6 часами то на принтере это примерно на 1 час и на 7 часов.
пробовал менял ремень на оси X не помогло.
Не судите строго, что касается 3d принтеров - я чайник)
Aleksan'DR

Сообщения: 53
Зарегистрирован: 10 ноя 2016, 19:33
Откуда: Москва
Skype: admin_pd
прог. языки: Qbasic
ФИО: Александр Дмитриевич
