3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение OBN_RacerMan » 13 апр 2018, 10:24

Начинающий писал(а):...а можно в прошивке это значение указывать жестко...

Спасибо, я понял, что в целом иду в правильном направлении.
P.S. Но я не хочу менять цифру в прошивке, потому что для разных типов пластика этот параметр может меняться, и его, на мой взгляд, удобнее "забить" именно в стартовый скрипт.
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 193
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ShadowOleg » 18 апр 2018, 06:52

OBN_RacerMan писал(а):
Я правильно понимаю, что для того, чтобы эта функция заработала, достаточно активировать её в прошивке, распечатать сгенерированную тестовую "таблицу" (из первого источника) а затем просто вставить в код дополнительную команду, где указать вместо дефолтного параметра 75 своё оптимальное значение К?

Т.е., если у меня получился параметр 45 то и указываю я:
M900 K45 ; set K-Factor

верно,ток я настраивал на квадратах(меняя и печатая тест несколько вариантов), в разных прошивках по разному организованно(задаются постоянные коэффициенты участвующие в формуле или в последних они считываются с ж кода), луче почитать коментарии самой прошивки. Основной коэффициент лучше задать чуть меньше чем идеал на углах иначе на переходах слоя в цилиндрических поверхностях присутствует недоэкструзия(можно решить настройкой подачи после ретракта). и да разные пластики разный коэффициент
CoreXY Mega2560 0,3mm
Аватара пользователя
ShadowOleg

Сообщения: 111
Зарегистрирован: 06 янв 2016, 01:49
Откуда: Рязань

Re: 3D печать , типовые проблемы и методы устранения

Сообщение OBN_RacerMan » 18 апр 2018, 14:46

ShadowOleg писал(а):Основной коэффициент лучше задать чуть меньше чем идеал на углах иначе на переходах слоя в цилиндрических поверхностях присутствует недоэкструзия(можно решить настройкой подачи после ретракта). и да разные пластики разный коэффициент

Ну пока что с такими проблемами в печати при использовании K-Factor я не столкнулся... зато есть проблема с нехваткой вычистительной мощности при использовании команды М900 применительно к связке Mega+RAMPS - сама печать идёт нормально,но вот навигация по экрану при этом тормозит просто жутко.
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 193
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение FlashBack » 20 апр 2018, 00:10

Вот бы Line Advance как то на уровне слайсера сделать...

Крутил Jerk, ускорение, нашёл что у Chitu jerk для экструдера отдельно прописывается. А вот line advance нету, грущу дальше...
На столе ведро марвинов, завтра буду пробовать ещё....
FlashBack

Сообщения: 9
Зарегистрирован: 23 фев 2018, 01:51

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 20 апр 2018, 13:37

FlashBack писал(а):Вот бы Line Advance как то на уровне слайсера сделать...

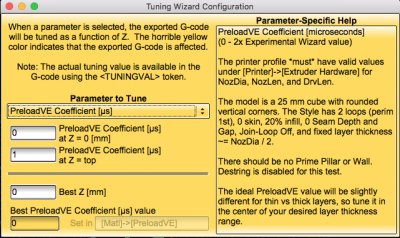

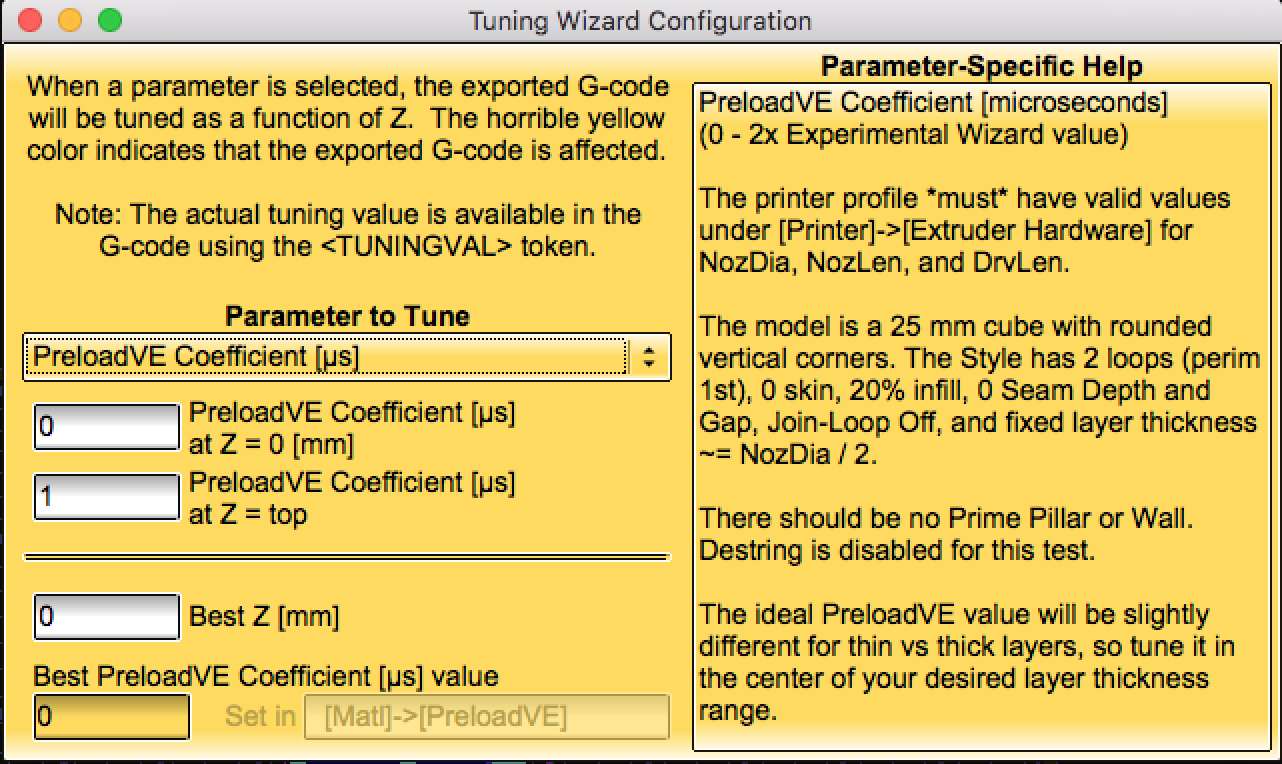

У KiSSliser реализовано.
Вложения
Снимок экрана 2018-04-20 в 12.36.46.png
Аватара пользователя
setar
Site Admin

Сообщения: 10364
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Voxygen » 09 дек 2018, 12:44

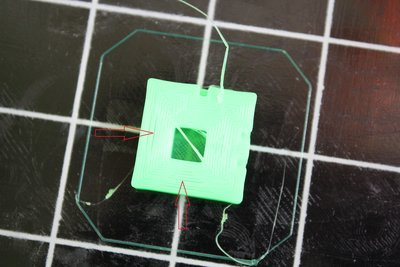

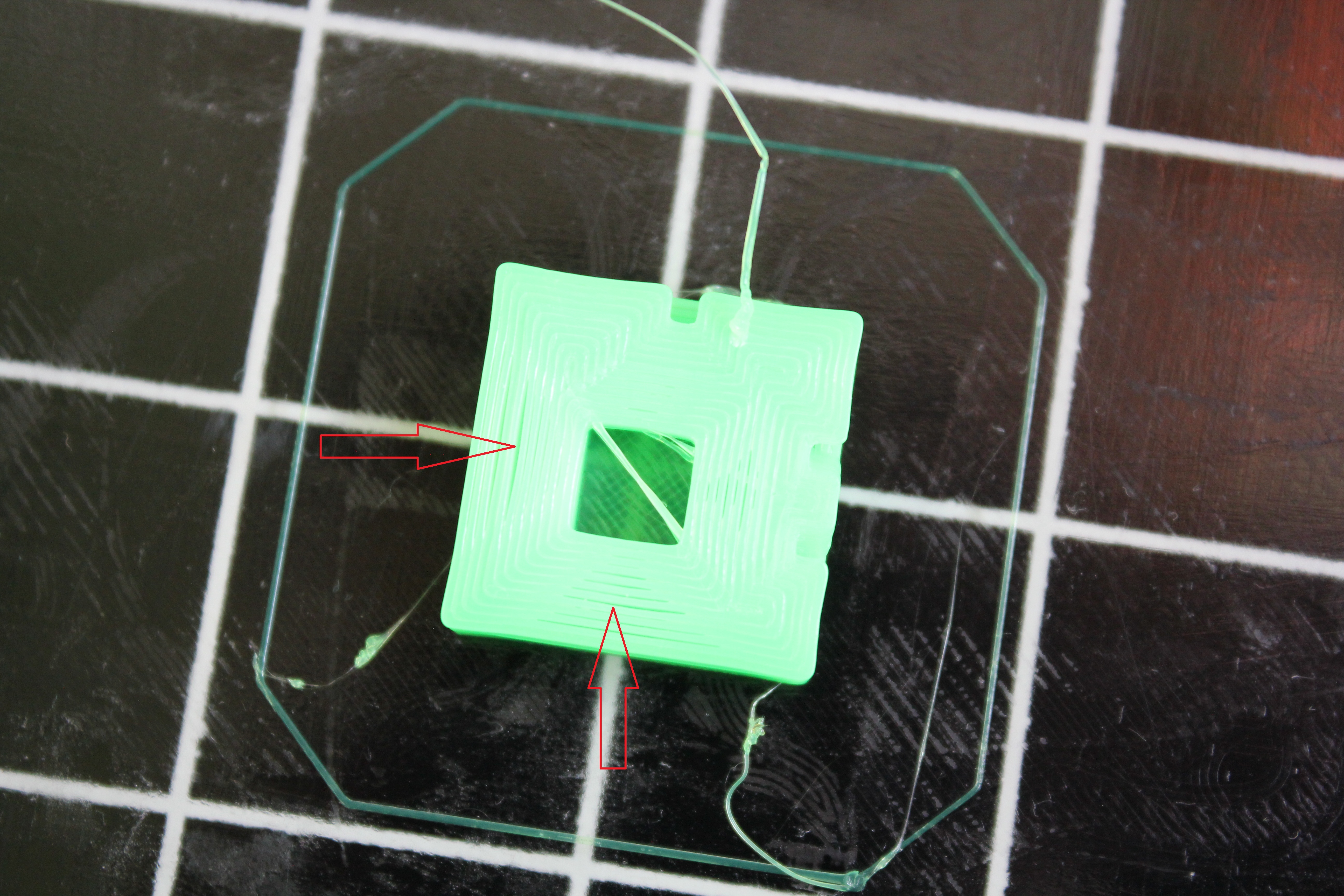

Добрый вечер. В 3d печати совсем недавно. Принтер Flying Bear Ghost. Проблема при печати - щели между слоями внешнего периметра и сами слои можно разделить если поддеть ногтем. Подскажите в какую сторону смотреть?
Вложения
Voxygen

Сообщения: 1
Зарегистрирован: 09 дек 2018, 12:27

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 13 дек 2018, 00:10

поток , его нужно увеличить
может выбран шаг укладки существенно (более чем в 1.5 раза больше диаметра сопла)
Аватара пользователя
setar
Site Admin

Сообщения: 10364
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ursus » 11 янв 2019, 14:20

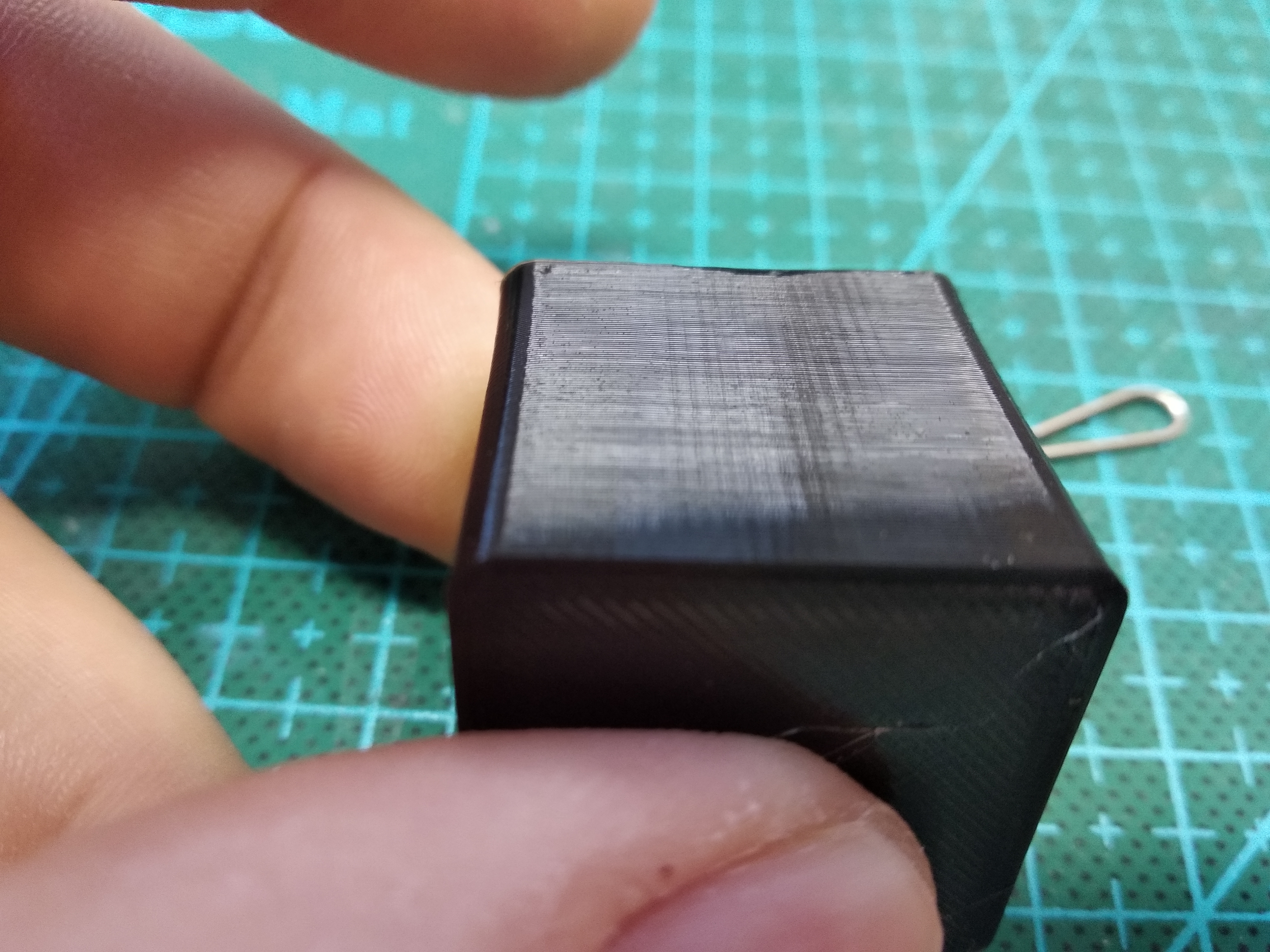

Товарищи, вот такая проблема с вертикальными полосами. Никак не пойму в чем дело. По всей поверхности. Грешу на шкивы. Заказал новые, хорошего качества. Но может не в них дело?
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 254
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 11 янв 2019, 14:42

шкивы? в какой оси ? - фотку бы
это механика, скорее направляющие (XY)
Аватара пользователя
setar
Site Admin

Сообщения: 10364
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ursus » 11 янв 2019, 18:54

setar писал(а):шкивы? в какой оси ? - фотку бы
это механика, скорее направляющие (XY)


На обоих осях ХУ. Стоят рельсы Хивин оригинальные. Двигаются абсолютно свободно и плавно. Шаг полос всегда один и тот же около 0.6мм.
Пробовал разные драйвера. 2208, 2130, 8729, 4988 результат один. Ремень натягивал, ослаблял. Холостые ролики менял на подшипники и обратно. Всегда одно и то же. Скорость печати не влияет на дефект. Он так то не ощущается на ощупь и размеры нормальные у детали. Чисто визуально напрягает.
Уже кажется все что можно проверил. Вот и осталась только мысль что шкивы кривоваты.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 254
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: 3D печать , типовые проблемы и методы устранения

Сообщение KtSerg » 11 янв 2019, 21:07

ursus писал(а):Товарищи, вот такая проблема с вертикальными полосами. Никак не пойму в чем дело. По всей поверхности. Грешу на шкивы. Заказал новые, хорошего качества. Но может не в них дело?

Заливка кубика 100% ?
Периметров сколько ? Если сделать 4 периметра, рисунок останется ?
А если напечатать кубик в режиме "ваза", волны будут такие-же ?
Может это заливка проступает...
KtSerg

Сообщения: 65
Зарегистрирован: 13 ноя 2015, 22:48

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ursus » 12 янв 2019, 11:32

Не зависит от количества периметров и заполнения.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 254
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 12 янв 2019, 17:43

да уж, непонятная зависимость.
а если этот же кубик в другом участке стола распечатать - что то меняется?
Аватара пользователя
setar
Site Admin

Сообщения: 10364
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение KtSerg » 13 янв 2019, 11:10

ursus писал(а):Не зависит от количества периметров и заполнения.

А если развернуть кубик на 45 градусов, чтобы стороны не были параллельны осям X и Y, шаг волны изменится?
KtSerg

Сообщения: 65
Зарегистрирован: 13 ноя 2015, 22:48

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ursus » 14 янв 2019, 11:07

По любым направлениям, под любыми углами. Уже кучу всего отпечатал самых разных форм и размеров. Везде эти полосы.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 254
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил
