3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 28 янв 2017, 23:52

делаешь тестовую башенку http://www.thingiverse.com/thing:696093 с ступенчатой температурой и отламывая по кусочку проверяешь на какой температуре башенка самая прочная
естественно чем выше температура тем сильнее нужен обдув.
при слишком высокой температуре дым пойдёт и вонять будет, ну и общее коробление детали повышается.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение VitDagger » 29 янв 2017, 00:31

У меня пока еще нет обдува детали, не распечатал крепление и не решил как лучше его сделать :oops:
Башенку распечатаю, погляжу. Только по ссылке башенка для PLA,а у меня ABS. Но найду башенку для ABS, принцип я понял. Спасибо.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 29 янв 2017, 01:09

ты ведь в курсе что 3д модели никак не связаны с типом пластика?
3д модель можно печатать любым пластиком каким хочешь, с любой температурой какую пожелаешь.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение VitDagger » 29 янв 2017, 01:23

Я к тому, что там ведь gcode с уже забитыми температурами,а у PLA температуры ниже. Ведь я так понял весь смысл в том, что разные участки печатаются на разных температурах. Хотя это можно поправить.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 29 янв 2017, 12:58

Diffid писал(а):У меня как то скакала температура на хотэнде- проблема была в плохом контакте термистора с нагревательным блоком. Напихал туда термопасты и прижал получше, стало нормально.


У меня температура не только скачет, но и есть явный недогрев на 5-10-15 градусов относительно установленной температуры.
И меня смущает полный игнор коэффициентов PID, на которые все кивают, но по факту что там ни ставь, результат один и тот же.
А если он тот же, на кой фиг эти настройки вообще нужны?
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 29 янв 2017, 13:09

VitDagger писал(а):Я к тому, что там ведь gcode с уже забитыми температурами,

накой фиг тебе готовый гкод для чужого принтера?
берёшь модель и слайсишь её с разными параметрами, ну или вручную во время печати на каждой ступеньке прибавляешь в репитерхосте по 5 градусов.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение VitDagger » 29 янв 2017, 14:50

Myp писал(а):
VitDagger писал(а):Я к тому, что там ведь gcode с уже забитыми температурами,

накой фиг тебе готовый гкод для чужого принтера?
берёшь модель и слайсишь её с разными параметрами, ну или вручную во время печати на каждой ступеньке прибавляешь в репитерхосте по 5 градусов.

От куда ж я знал,я думал так можно, скачать готовый и печатать. То, что многим очевидно, для новичка нет. Мне в ЧПУ фрезеровке тоже многое очевидно, потому что этим занимаюсь, хотя многим вовсе чудо, как оно само ездит и что то делает :D
Теперь буду знать, спасибо.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 29 янв 2017, 20:07

в симплифае есть возможность одну модель слайсить с разными параметрами, по высоте
в других слайсерах проще будет руками по 5 градусов прибавлять во время печати
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение VitDagger » 29 янв 2017, 23:54

Установил вчера Simplify3D,очень понравилось количество настроек и возможности. Правда пока не нашел,как вращать деталь. Точнее в одной плоскости она вращается, а можно ли в других не пойму.
Увидел эту настройку температуры для разных слоёв, полезная штука. Буду изучать
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 30 янв 2017, 01:12

там на самом деле 2 варианта настроек температуры, температура для разных слоёв оыбчно используется для первых нескольких слоёв
ато угадывать номер слоя на 5 см от стола уже сложно

второй вариант это разные процессы для одной детали, мультипроцессинг
одна часть детали слайсится с одними настройками, а другая с другими.
https://www.simplify3d.com/support/arti ... f-a-model/
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexus12 » 30 янв 2017, 08:35

VitDagger писал(а):Установил вчера Simplify3D,очень понравилось количество настроек и возможности. Правда пока не нашел,как вращать деталь. Точнее в одной плоскости она вращается, а можно ли в других не пойму.

Ну сначала выставляете деталь на стол нужной поверхностью (Ctr+L и указать поверхность детали), а потом можете вращать в плоскости стола, выбрав иконку вращения справа вверху.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение VitDagger » 30 янв 2017, 09:06

А, ну т.е. можно, уже хорошо. Вечерком надо будет попробовать. Благодарю

Добавлено спустя 1 минуту 57 секунд:
Myp писал(а):там на самом деле 2 варианта настроек температуры, температура для разных слоёв оыбчно используется для первых нескольких слоёв
ато угадывать номер слоя на 5 см от стола уже сложно

второй вариант это разные процессы для одной детали, мультипроцессинг
одна часть детали слайсится с одними настройками, а другая с другими.
https://www.simplify3d.com/support/arti ... f-a-model/

Ух ты, настроек еще больше чем я думал. А то я Курой пользовался, там можно сказать и нет настроек :D
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexus12 » 30 янв 2017, 09:20

VitDagger писал(а):А, ну т.е. можно, уже хорошо. Вечерком надо будет попробовать. Благодарю

Гляньте видосики по ссылке (плейлист) - многое станет понятно - https://www.youtube.com/watch?v=nzNTKMf ... DJpQBVf-Ss
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение VovaSh » 07 фев 2017, 17:40

noindex писал(а):
sergey2x писал(а):Шаманство какое-то. Вписать полученные коэффициенты в Bed PID в настройках eeprom?


ОТ китайцев конечно всё можно ожидать, поэтому я проверил и эту гипотезу..
Но нет, не помогло.
Стол кстати отлично держит температуру с момента покупки...

Какие еще у кого мысли будут ?%)


Мне просто интересно. Что будет если подключить хотенд с его термистором в место кровати?

Добавлено спустя 53 минуты 4 секунды:
noindex писал(а):Провел эксперимент.
Включил принтер - изменил значение, выключил принтер, закрыл программу.
Включил принтер, включил программу, проверил значение - изменилось.
Так что с сохранением значений PID проблем нет...


Этого мало, контроллер может от ЮСБ питаться. Надо ещё шнур ЮСБ вынуть.
VovaSh

Сообщения: 33
Зарегистрирован: 18 ноя 2013, 17:56

Re: 3D печать , типовые проблемы и методы устранения

Сообщение cardibober » 22 фев 2017, 22:23

Приветствую.

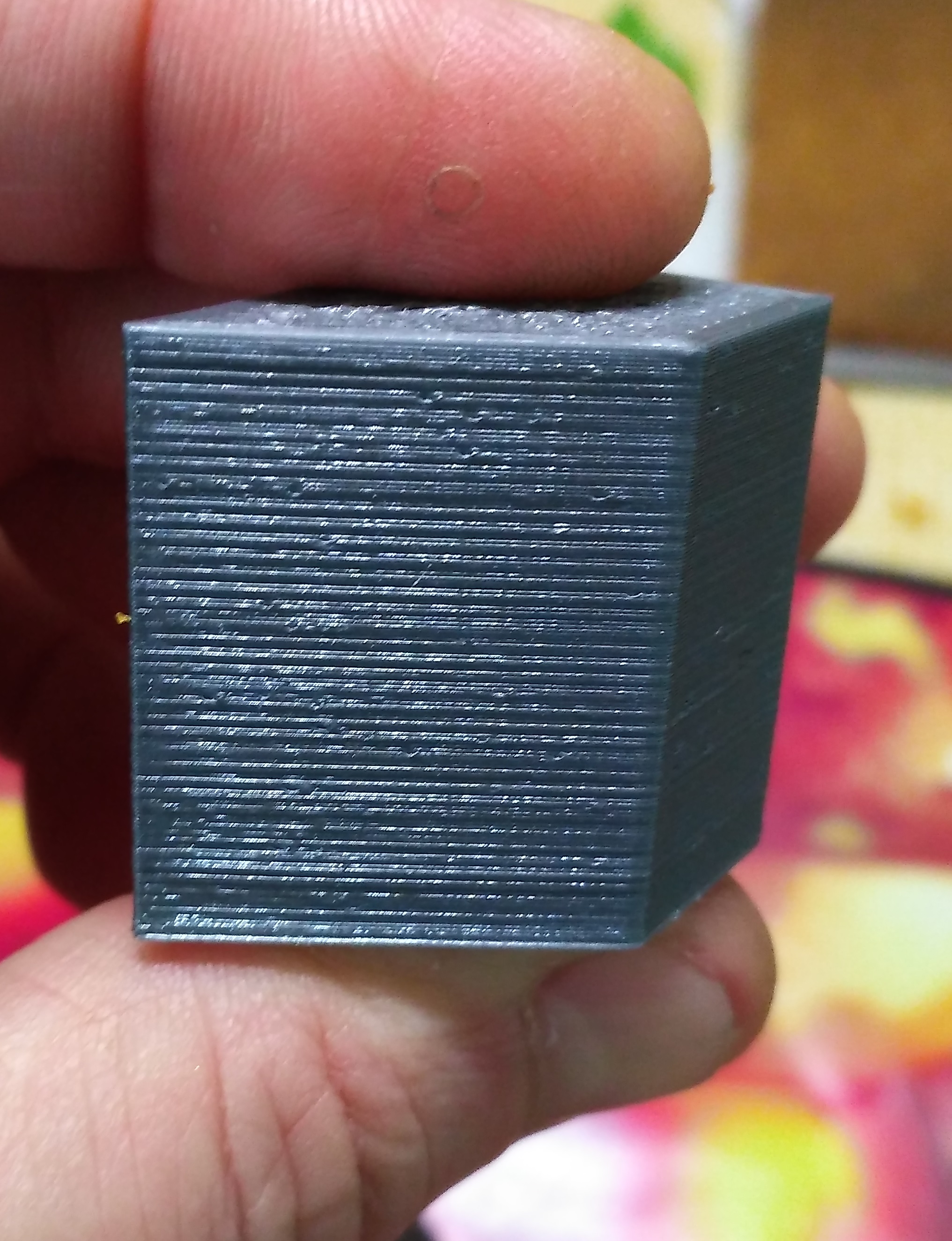

Помогите разобраться с такой проблемой. На фото сразу видно, что это вроде воблинг, но не совсем.

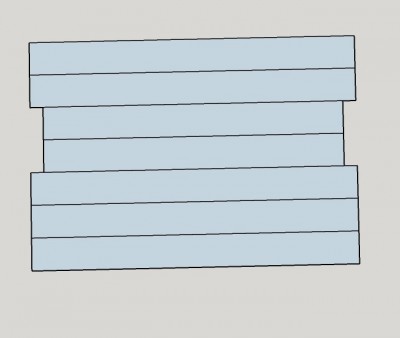

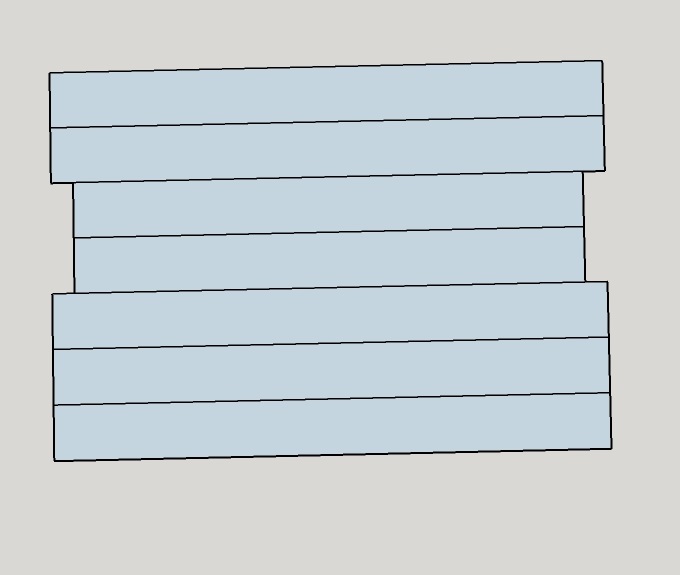

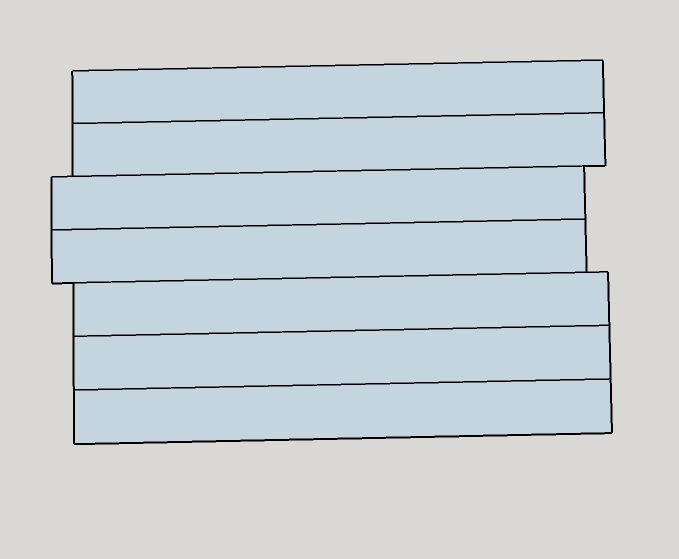

Если я правильно понимаю, то воблинг это сдвиг слоев как на рис_1. Но на самом деле слой не сдвигается, а как бы уменьшается по всему периметру как на рис_2. Эти глупости повторяются каждые 3 или 5 слоев, слой 0,2мм. Приводной винт – банальная четырехзаходная трапеция с шагом 8мм. Механику вроде пересмотрел, гайки менял, ремни натягивал и отпускал, пепельницу вытряхивал.
Принтер - кинематика Ультимейкер, рама алюминиевый профиль.
Вложения
pic_1
pic_2
Последний раз редактировалось cardibober 22 фев 2017, 23:51, всего редактировалось 1 раз.
cardibober

Сообщения: 6
Зарегистрирован: 24 окт 2015, 23:28
