3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение sergey2x » 21 янв 2017, 17:06

noindex писал(а):
sergey2x писал(а):"E-1" кровать греет... не?
http://reprap.org/wiki/G-code#M303:_Run_PID_tuning


Но по факту греет-то хотенд.
Я так понимаю это от прошивки зависит...


Шаманство какое-то. Вписать полученные коэффициенты в Bed PID в настройках eeprom?
sergey2x

Сообщения: 235
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 21 янв 2017, 19:20

sergey2x писал(а):Шаманство какое-то. Вписать полученные коэффициенты в Bed PID в настройках eeprom?


ОТ китайцев конечно всё можно ожидать, поэтому я проверил и эту гипотезу..
Но нет, не помогло.
Стол кстати отлично держит температуру с момента покупки...

Какие еще у кого мысли будут ?%)
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Aleksan'DR » 21 янв 2017, 20:55

[Lexx] писал(а):Если с механикой все хорошо, то для начала снижай ускорения до 800 по ХУ и ХУ-джерк ставь 10. Смотри результат.

Спасибо!
уменьшил ускорение до 1500 и это косяк пропал, но почему то с Джеком 30, если меньше то качество хуже, дребезг на углах.
Не судите строго, что касается 3d принтеров - я чайник)
Aleksan'DR

Сообщения: 53
Зарегистрирован: 10 ноя 2016, 19:33
Откуда: Москва
Skype: admin_pd
прог. языки: Qbasic
ФИО: Александр Дмитриевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение VitDagger » 26 янв 2017, 21:14

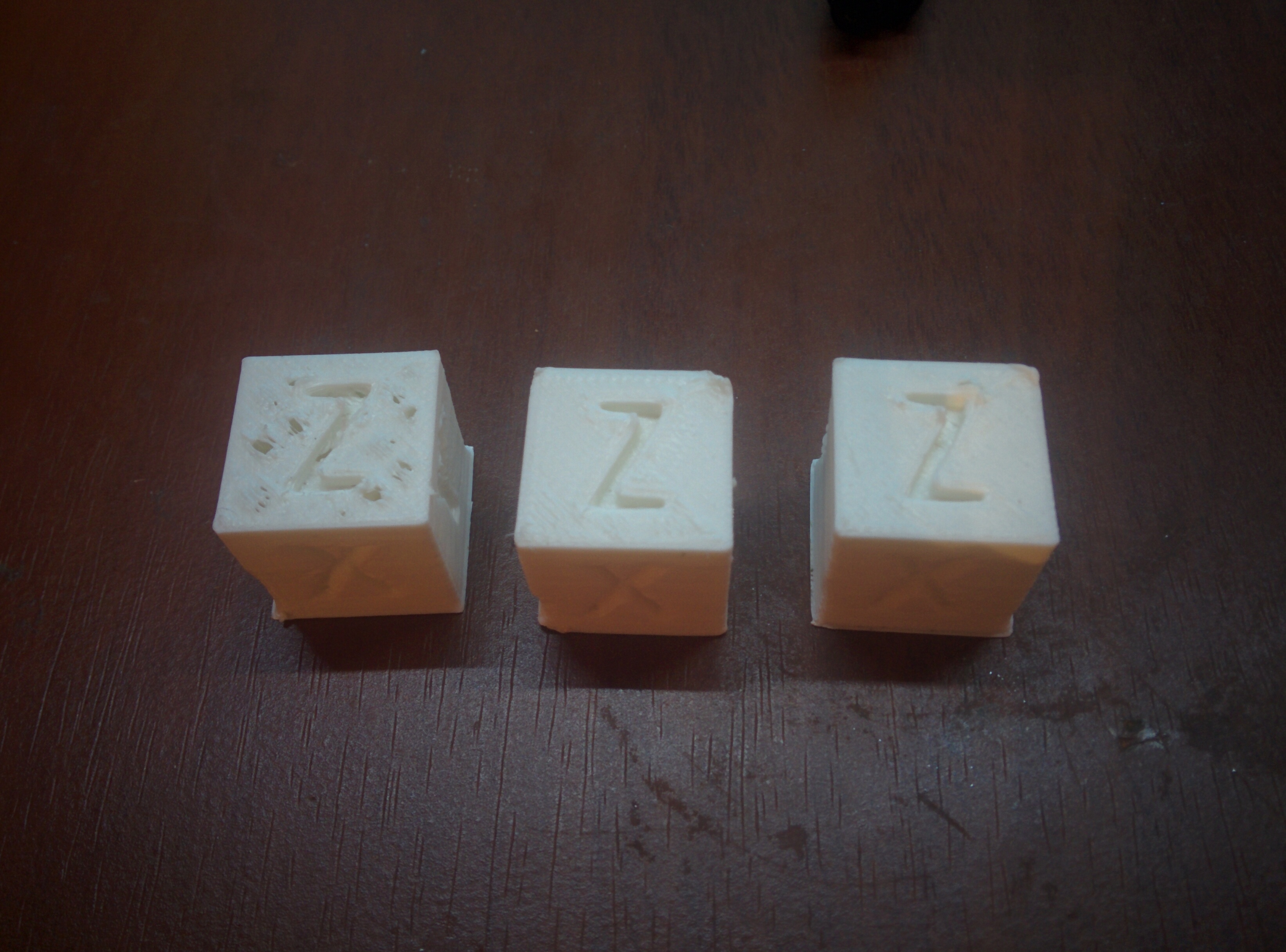

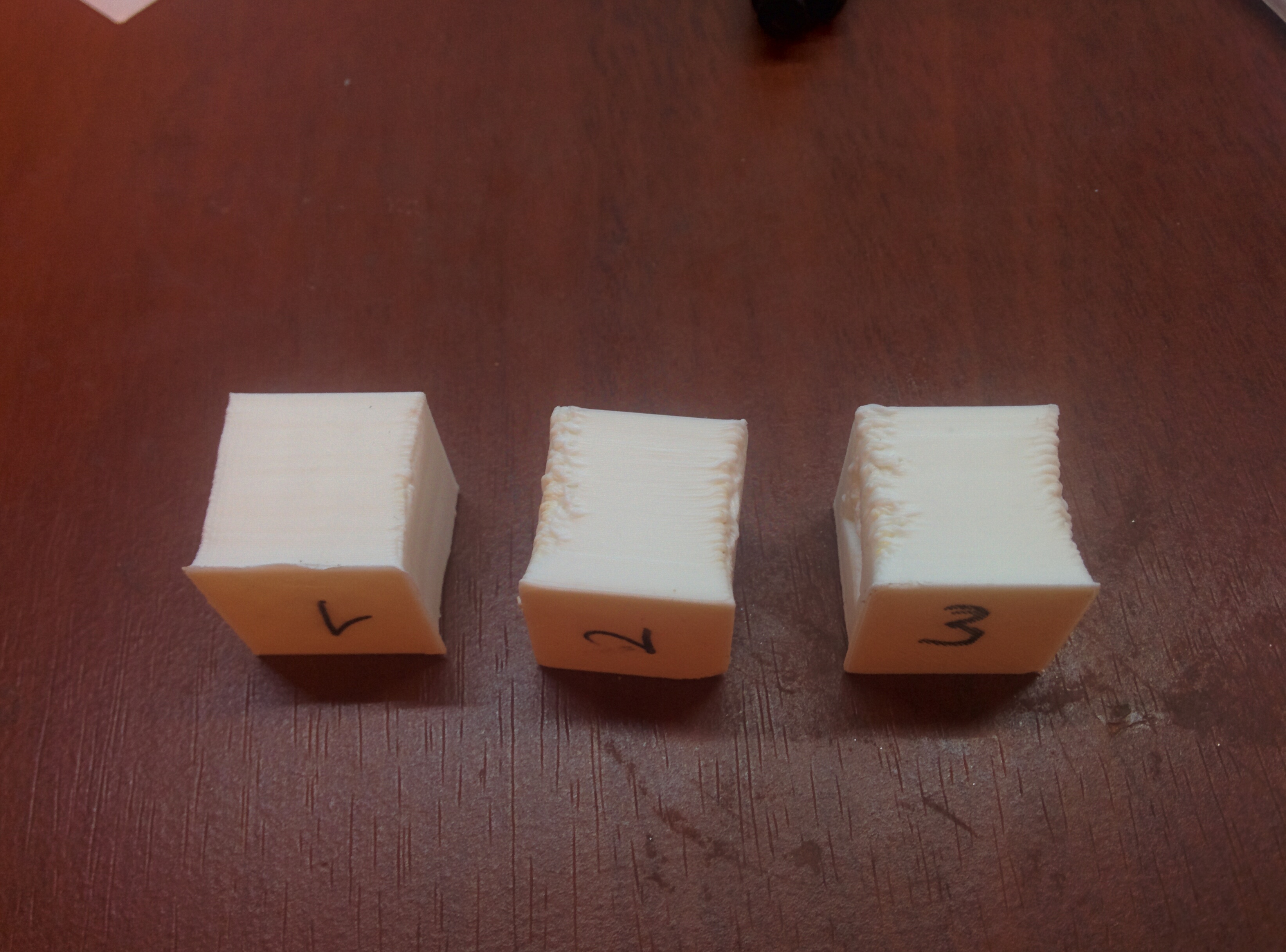

Работал себе принтер и работал, только воблинг был. И тут погорела мега, до кучи и RAMPS решил заменить. Воткнул всё, заодно поменял корпус и сопло (на точно такое же,0.4, но новое). И что то печатать стало отвратительно, дыры в поверхности и углы вверх загибаются. Запустил калибровочную печать на flow и получил 1.2 вместо прежних 0.9. Поменял на 1.2, теперь стали только углы загибаться, дыры пропали. Прошивка та же самая, настройки куры те же самые, иной лишь корпус и сопло. Две грани у тестового кубика съедены.
2017-01-25 21-49-09.JPG

2017-01-25 21-48-25.JPG

Сегодня вернул старое сопло и загнутые углы пропали, калибровка выдала flow 1 - 1.1.

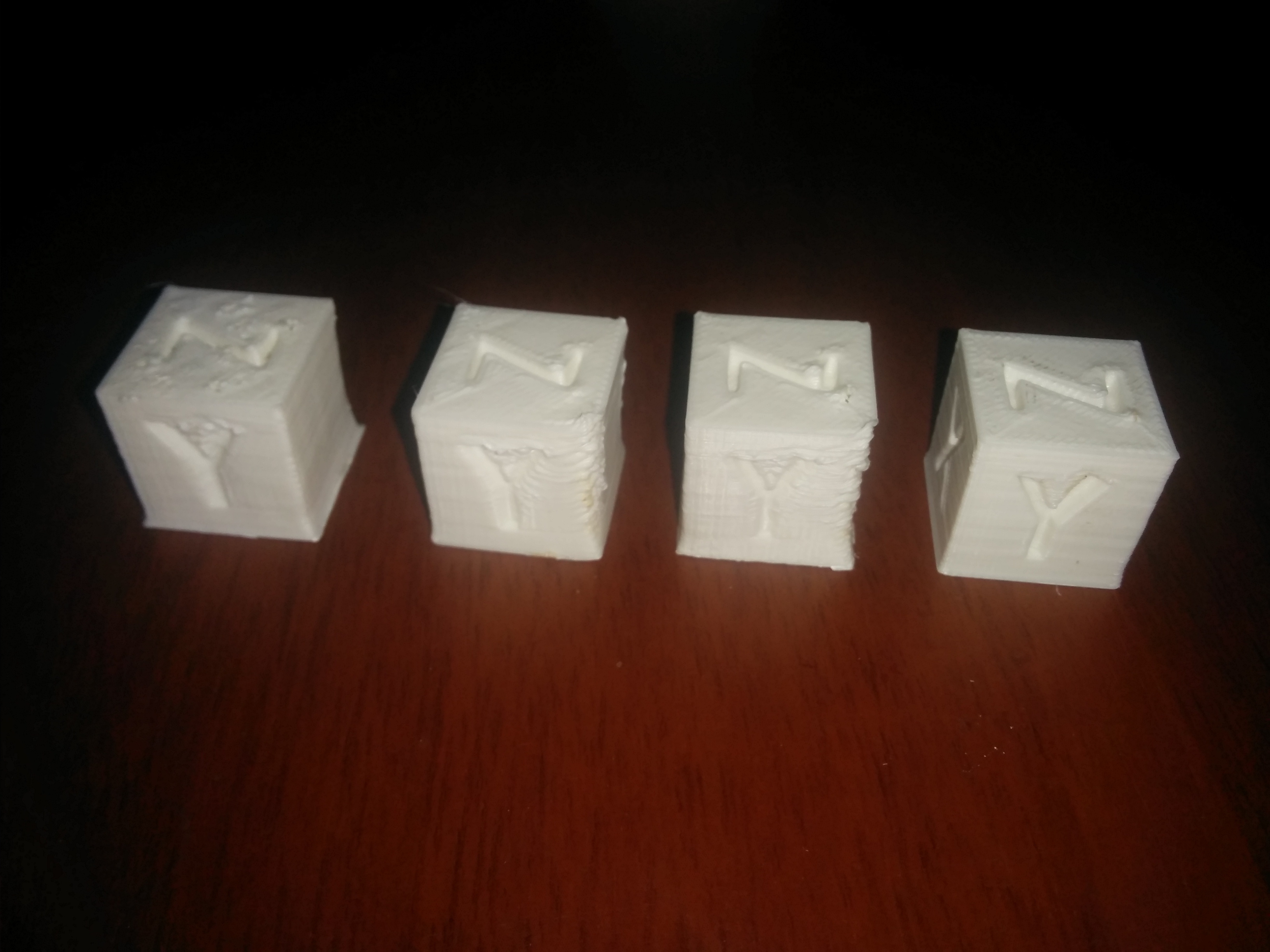

Но кубик всё равно далеко от идеала. На фото он четвертый.
2017-01-26 19-45-31.JPG

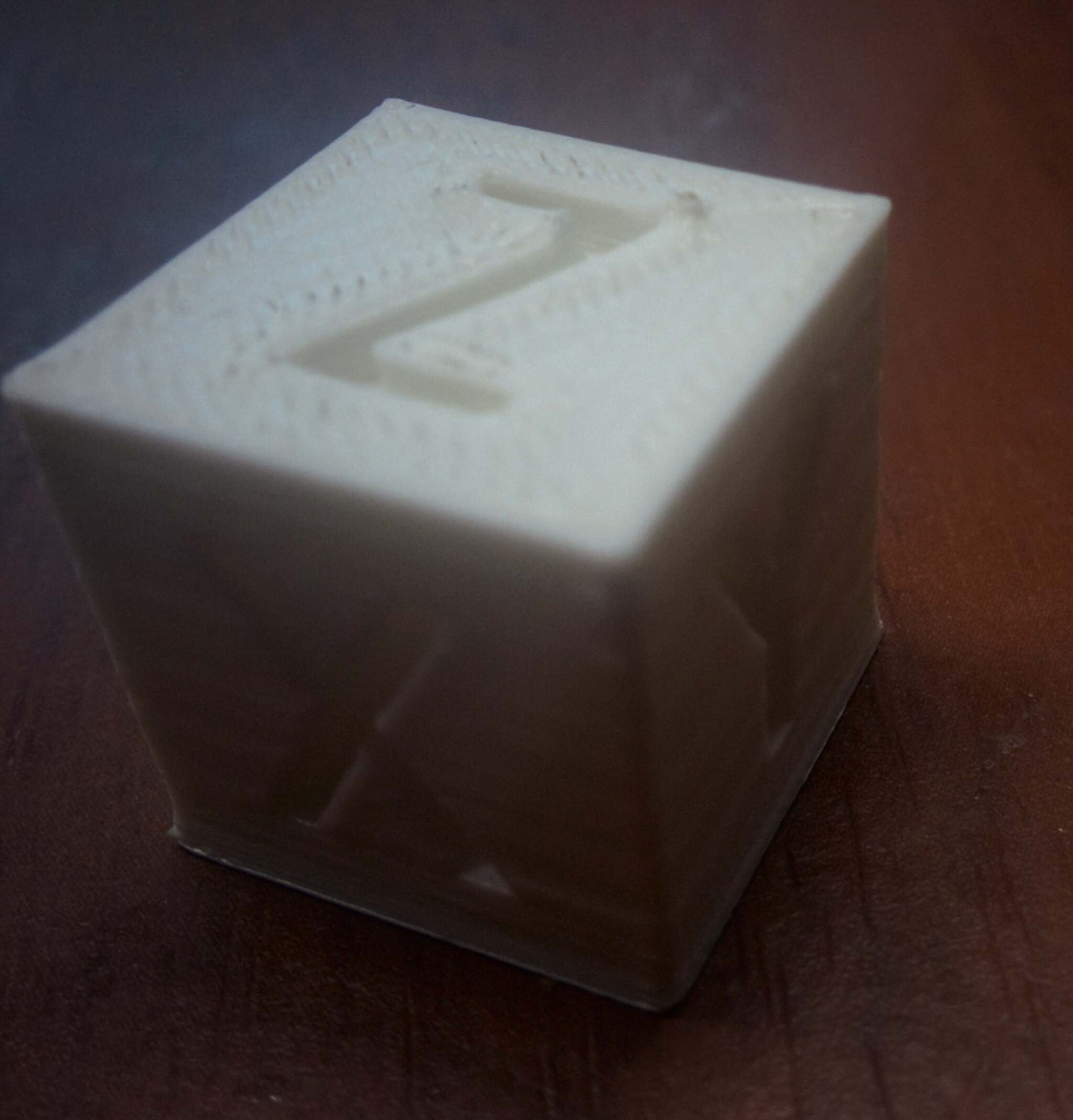

Первые слоев 6-7 шире на 0.3 мм и постепенно к 6-7 слою становятся нормальными. И на верхушке у буквы Z два угла вверх задрало.
2017-01-26 20-08-56.JPG


От чего такое? Вроде бы углы задирает от высокой температуры? Катушка пластика та же, что и была раньше, температура та же 240. Стол 110.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 26 янв 2017, 22:38

VitDagger писал(а):точно такое же,0.4, но новое

диаметр сопла у китайских сопел зависит от погоды на марсе =)
надпись 0.4 не гарантирует что там 0.4
откалибруй по новой и пользуйся.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение VitDagger » 26 янв 2017, 22:41

Так ведь я откалибровал с новым 0.4, но углы задирались и всё тут. Побороть не смог. От чего они топорщятся то? Причем не с первых слоев,первых слоев 10 относительно нормально печатает
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexus12 » 27 янв 2017, 05:07

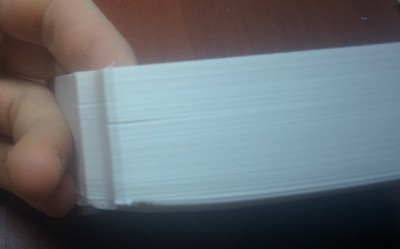

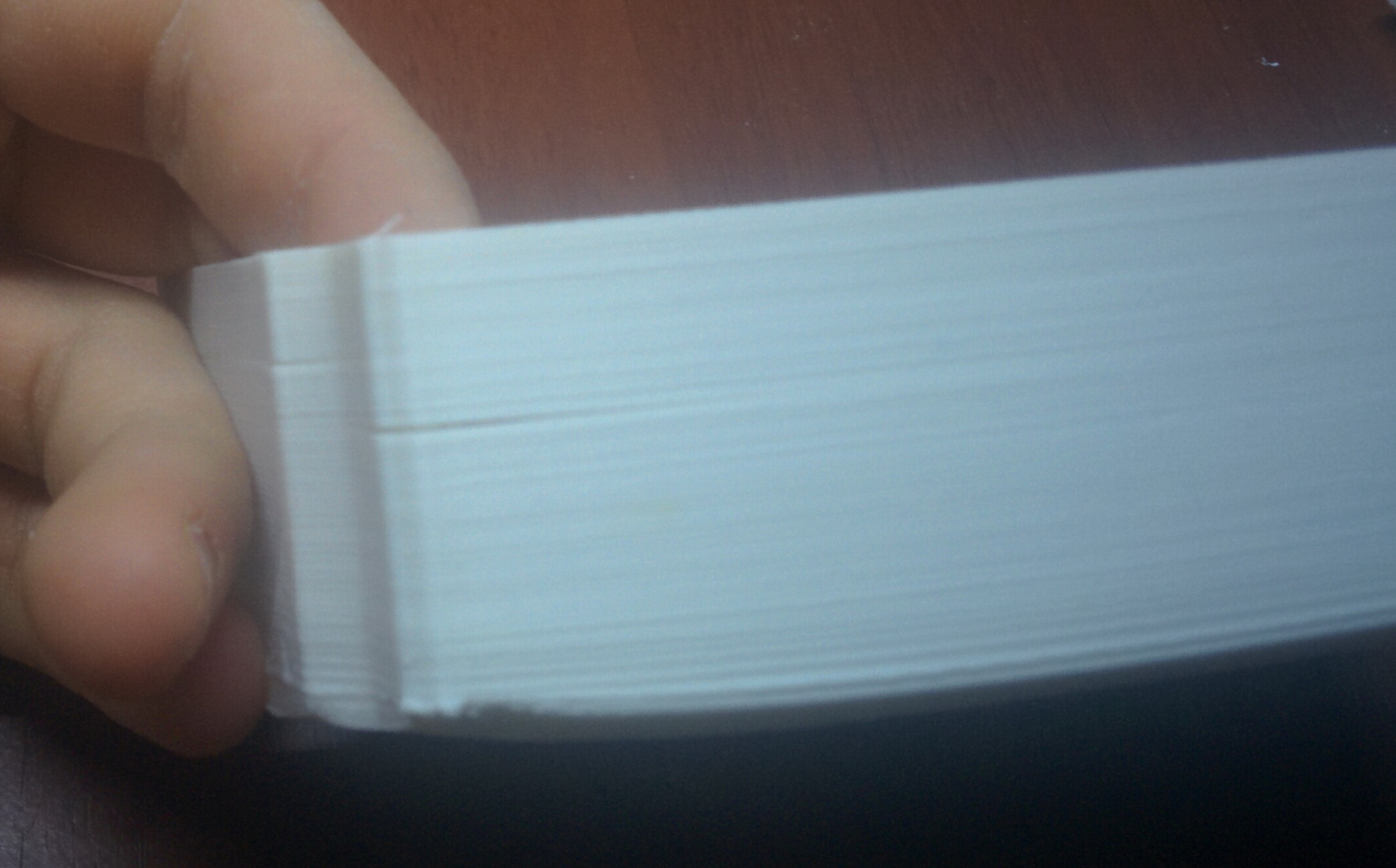

Обнаружился вот такой дефект (см. правый верхний угол). В этом углу происходит смещение каретки наружу. Остальные углы нормальные. Из-за чего может быть? Где-то в механике, но что именно? Это отпечатано в размер стола. Тоесть в нижней части стола нет такого, только в верхней правой.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexus12 » 28 янв 2017, 16:29

Сам спросил - сам отвечу. Оказалось что на обоих ремнях порвался корд. В этом месте ремень растягивался и при наезде на шпулю мотора происходил этот сдвиг. Как мог порваться корд на обоих ремнях сразу, при условии что я их месяц назад только заменил - непонятно. Может ремни хреновые. Но до этого стояли такие же - отходили достаточно долго.
Поменял ремни - дефект ушел. Посмотрим как дальше будет.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 28 янв 2017, 19:51

Господа, хочу напомнить о своей проблеме с PID http://roboforum.ru/forum107/topic12021-2130.html#p369957, которая по прежнему не решена.
Я так понимаю в моём принтере параметры PID играют роль чисто эстетическую, пошаговое изменение I на десятый это вообще фигня.
Тупо прописываю 10, 10, 10 разницы в поведении экструдера никакой нет.
Я думаю туда вообще пофиг что вбивать.

Как быть ?
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Diffid » 28 янв 2017, 20:07

noindex писал(а):Господа, хочу напомнить о своей проблеме с PID http://roboforum.ru/forum107/topic12021-2130.html#p369957, которая по прежнему не решена.
Я так понимаю в моём принтере параметры PID играют роль чисто эстетическую, пошаговое изменение I на десятый это вообще фигня.
Тупо прописываю 10, 10, 10 разницы в поведении экструдера никакой нет.
Я думаю туда вообще пофиг что вбивать.

Как быть ?


У меня как то скакала температура на хотэнде- проблема была в плохом контакте термистора с нагревательным блоком. Напихал туда термопасты и прижал получше, стало нормально.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение VitDagger » 28 янв 2017, 22:02

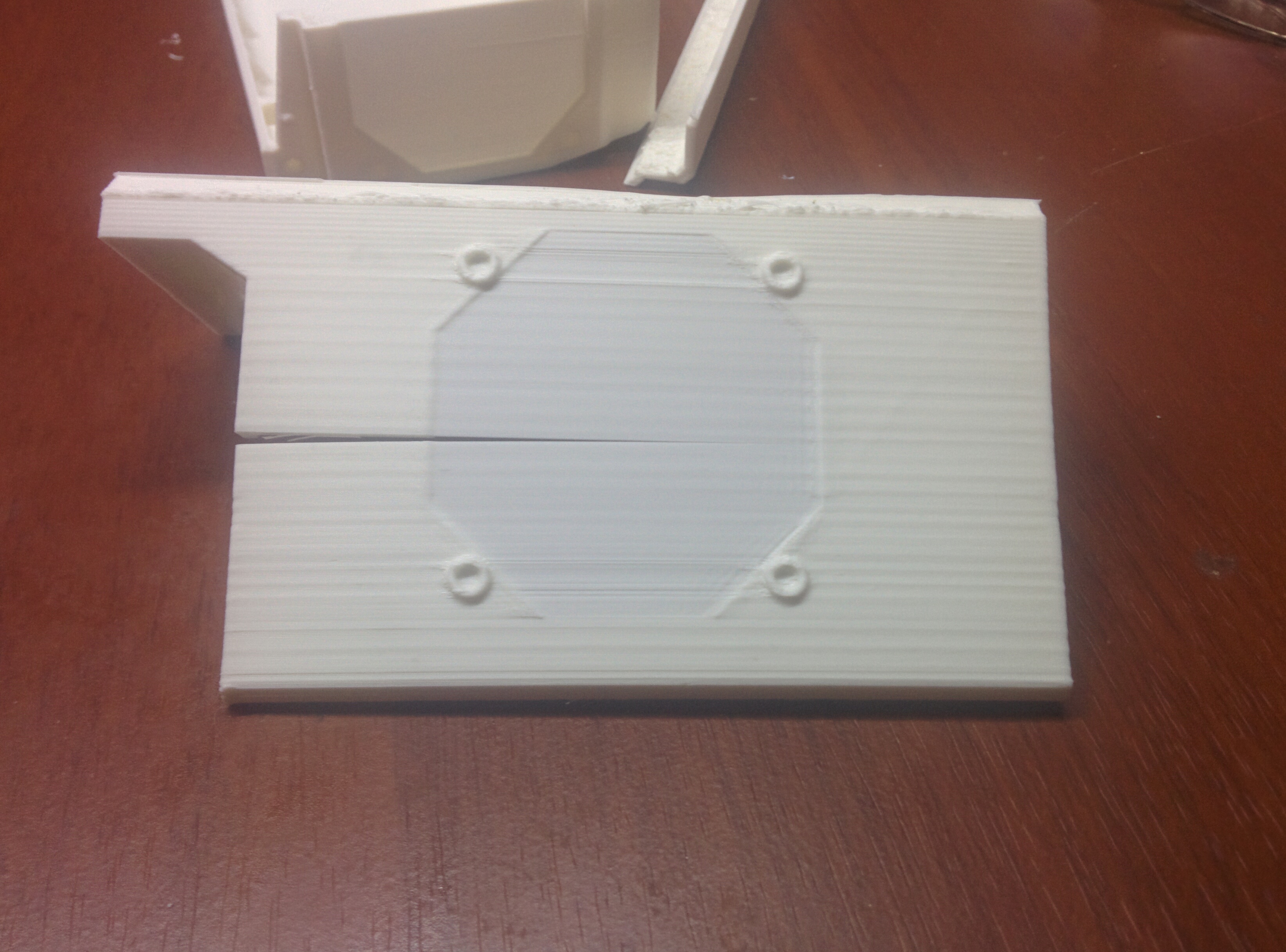

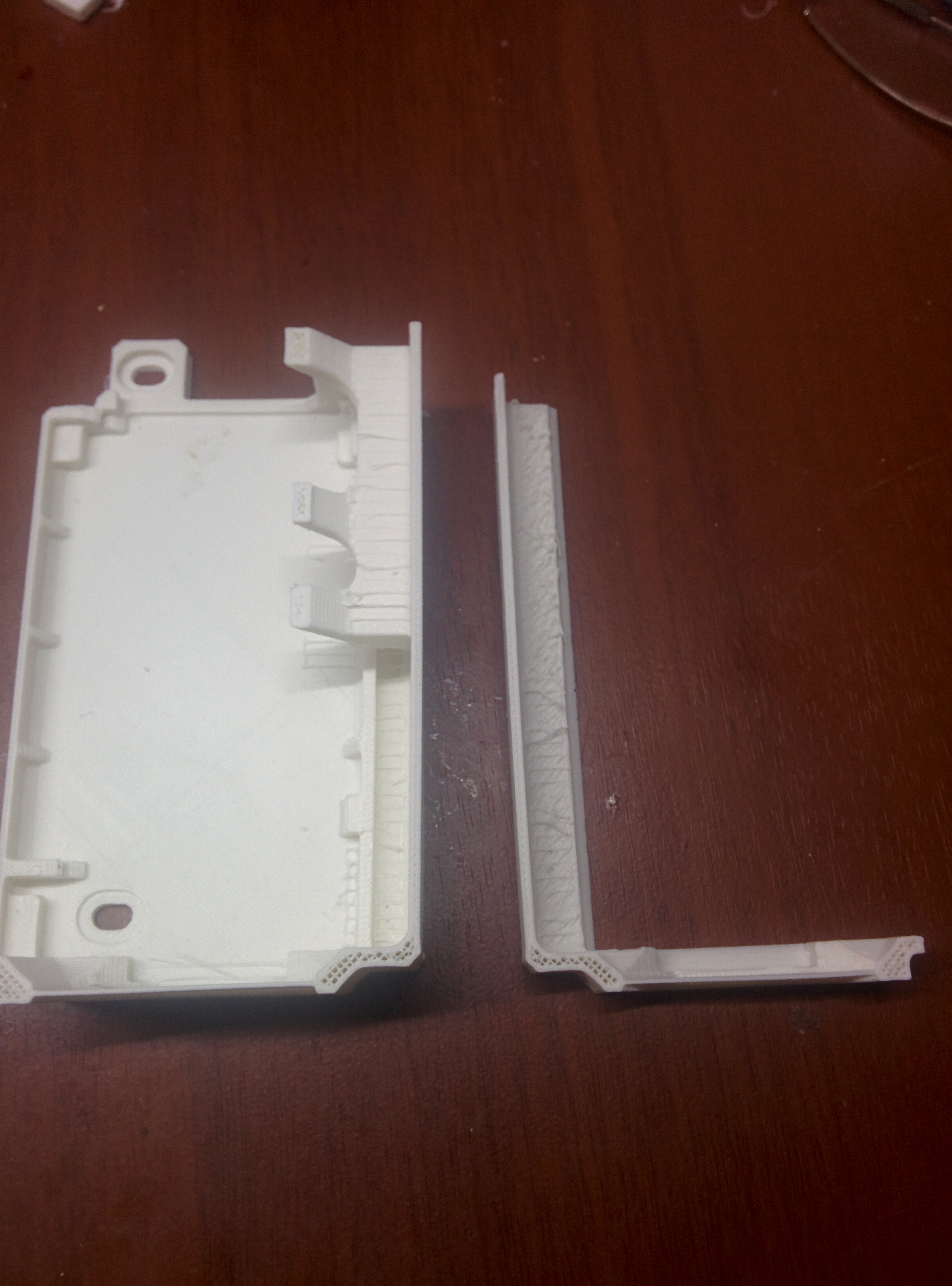

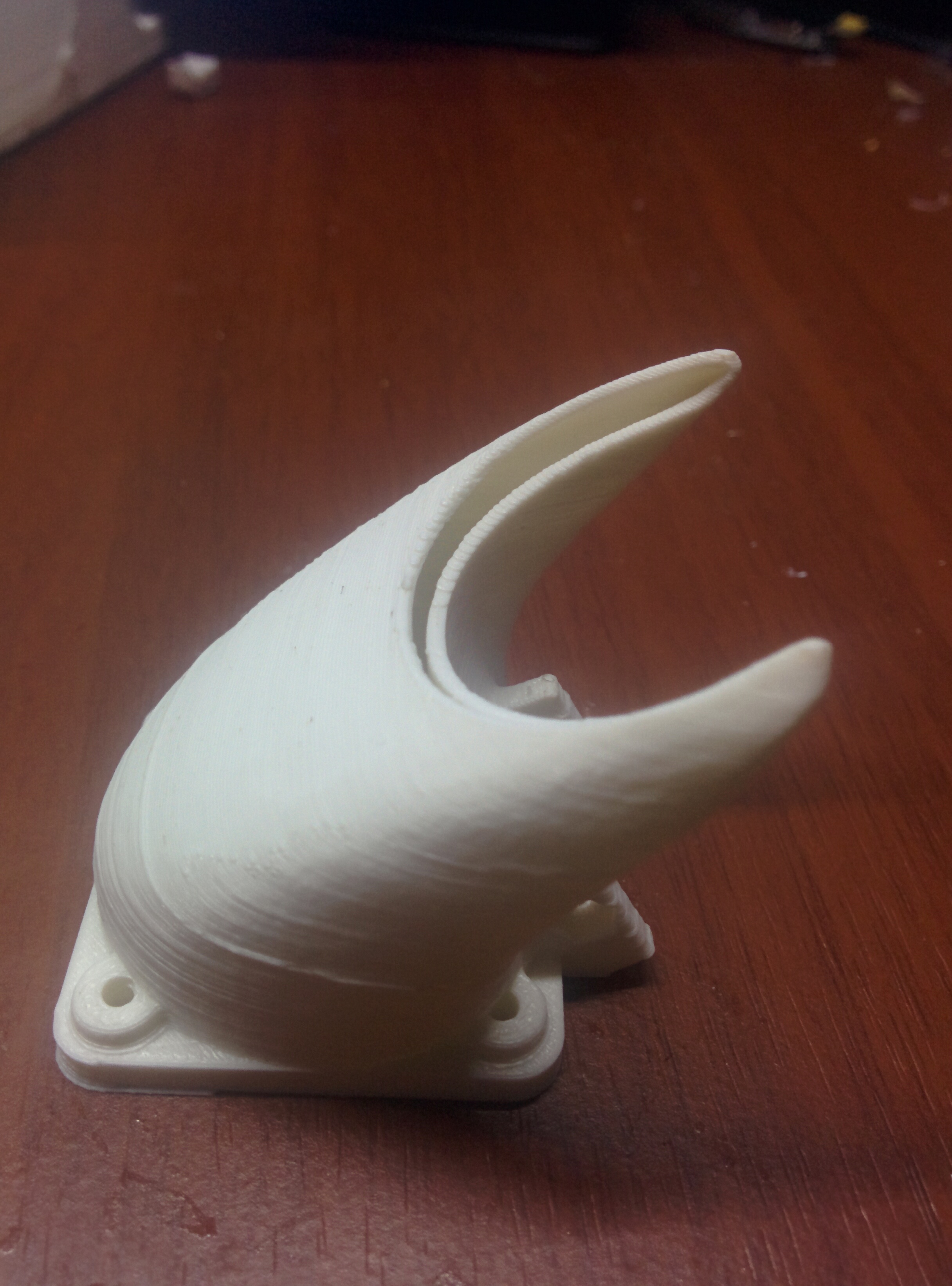

Распечатал деталь http://www.thingiverse.com/thing:1995049, так она развалилась без особых усилий по слою. Фигово слои видимо спеклись. Из-за чего такое? АБС от FDPLast белый, температура 240, стол 110.
2017-01-28 20-51-49.JPG

2017-01-28 20-55-48.JPG

2017-01-28 20-56-53.JPG
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Harh » 28 янв 2017, 22:38

VitDagger писал(а):Распечатал деталь http://www.thingiverse.com/thing:1995049, так она развалилась без особых усилий по слою. Фигово слои видимо спеклись. Из-за чего такое? АБС от FDPLast белый, температура 240, стол 110.


Усадка АБСа. Обрати внимание, у тебя от основания отстали углы. Печатай с бримом, он помогает. При этом у тебя меньше будет разрывов по самой детали.

Насчет хорошего спекания слоев, сам не знаю. Предлагают повышать температуру обычно вродь.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: 3D печать , типовые проблемы и методы устранения

Сообщение VitDagger » 28 янв 2017, 22:49

Насчет задранных углов я понял, что ступил и не включил брим. Но в принципе был согласен на деталь и с задранными углами, что бы уж время не пропало зря. Заметил после минут 40 печати. Но вот расслоение по слоям...
Месяц назад печатал с той же температурой тем же пластиком, расслоения нет. Виден лишь воблинг.
Вложения
2017-01-28 21-46-00.JPG
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 28 янв 2017, 22:58

VitDagger писал(а):температура 240

это и для обычных АБС слишком мало, а для теплолюбивого ФДПласта и подавно мало.

чтобы подобрать правильную температуру есть множество калибровочных тестов и функция печати детали с разными параметрами в симплифай3Д
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение VitDagger » 28 янв 2017, 23:03

Так по калибровочному тесту температура нормальная началась с 236, я поставил 240. Неспекаемость слоев значит из-за низкой температуры? А из-за излишне высокой температуры какие дефекты будут?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей
