3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 19 янв 2017, 15:29

setar писал(а):уменьшение сечения теплопровода (=замедление нагрева того что выше)

О как!
Спасибо, сам бы ни в жисть не догадался!
Обычно такие проточки для крепления в пазах делают :oops:

Сложно представить на сколько такая проточка снизит теплопроводность конечно.
Тогда уж сделали бы сплошную что ли или с двумя ребрами в 0.5мм если за жесткость опасались.
А так то наверное в более дорогих моделях композиты применяют...?

Добавлено спустя 1 минуту 27 секунд:
Myp писал(а):я уже сказал, если хотенд недогревает до заданного, значит надо увеличить цифру I, пробовать увеличивать надо по немного, на десятые доли, пробуй сделать +0.2, потом ещё немного.
прям в репитер хосте вбивай в епром новую цифру, сохраняй и пробуй опять греть.


Спасибо, попробую!
Ток я что-то пропустил, где Вы это написали...
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 19 янв 2017, 15:29

noindex писал(а):глубокое понимание темы.
блин, весь интернет забит инстуркциями по калибровке пида на любом языке мира и с любым уровнем сложности.
первая же ссылка на пальцах и с картинками примерами http://bfy.tw/9ZC1
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 19 янв 2017, 17:40

Myp писал(а):блин, весь интернет забит инстуркциями по калибровке пида на любом языке мира и с любым уровнем сложности.
первая же ссылка на пальцах и с картинками примерами http://bfy.tw/9ZC1


Я думаю интернет скорее забит порно, нежели инструкциями по калибровке пида, ну да ладно.
Открываю первую ссылку http://we.easyelectronics.ru/Theory/pid-regulyatory--dlya-chaynikov-praktikov.html
Вероятно мне до чайника еще долго расти, т.к. я с трудом представляю как эта статья относится к моей проблеме, да что уж там, к 3D печати вообще :))

Сравнивать рекомендацию
Myp писал(а): пробовать увеличивать надо по немного, на десятые доли, пробуй сделать +0.2, потом ещё немного.

и эту статью это примерно как сравнивать текст на освежителе воздуха и Болшую Советскую Энциклопедию.
ИМХО :)
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение SiM » 20 янв 2017, 02:33

Всем привет, принимайте в ряды печатников! Я новичок и конечно есть проблемы, принтер Prusa i3, печатаю ABS через Repetier-Host и Cura, второй раз принтер глючит и перегревает экструдер выше 300С, так что плавит тефлоновую трубку в хотэнде и забивает наглухо сопло, в настройках Repetier-Host выставленна максимальная температура 280С, в чем может быть проблема?
SiM

Сообщения: 8
Зарегистрирован: 20 янв 2017, 02:24

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Aleksan'DR » 20 янв 2017, 03:43

SiM писал(а):Всем привет, принимайте в ряды печатников! Я новичок и конечно есть проблемы, принтер Prusa i3, печатаю ABS через Repetier-Host и Cura, второй раз принтер глючит и перегревает экструдер выше 300С, так что плавит тефлоновую трубку в хотэнде и забивает наглухо сопло, в настройках Repetier-Host выставленна максимальная температура 280С, в чем может быть проблема?

Посмотри хорошо ли крепится датчик температуры и включи защиту от пожара, так же в прошивке выставить ограничение максимальной температуры.
Не судите строго, что касается 3d принтеров - я чайник)
Aleksan'DR

Сообщения: 53
Зарегистрирован: 10 ноя 2016, 19:33
Откуда: Москва
Skype: admin_pd
прог. языки: Qbasic
ФИО: Александр Дмитриевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 20 янв 2017, 12:35

noindex писал(а):как эта статья относится к моей проблеме

ты бы хоть картинки посмотрел. :D
картинки интересные, например вот картинка для разных I
Вариант 1 (красный) – Ki = 0.
Вариант 2 (зеленый) – Ki = 0.2.
Вариант 3 (синий) – Ki = -0.3.

наглядно видно как влияет коэффициент I на форму графика нагрева.
открываешь в репитере свой график нагрева и сравниваешь с картинкой, делаешь вывод в какую сторону надо менять коэффициент.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Aleksan'DR » 20 янв 2017, 15:28

Очень прошу помощи, сил больше нет, уже неделю мучаю принтер.
по оси Х хотэнд как будто проскакивает по инерции, сначала думал механика, все перебрал весь принтер, натянул ремни, прошивку поменял, заново настроил напряжение на драйверах, стало чуть лучше но все равно проблема не пропала, от уменьшения - увеличения скорости почти ничего не меняется, даже показалось чем выше скорость тем лучше

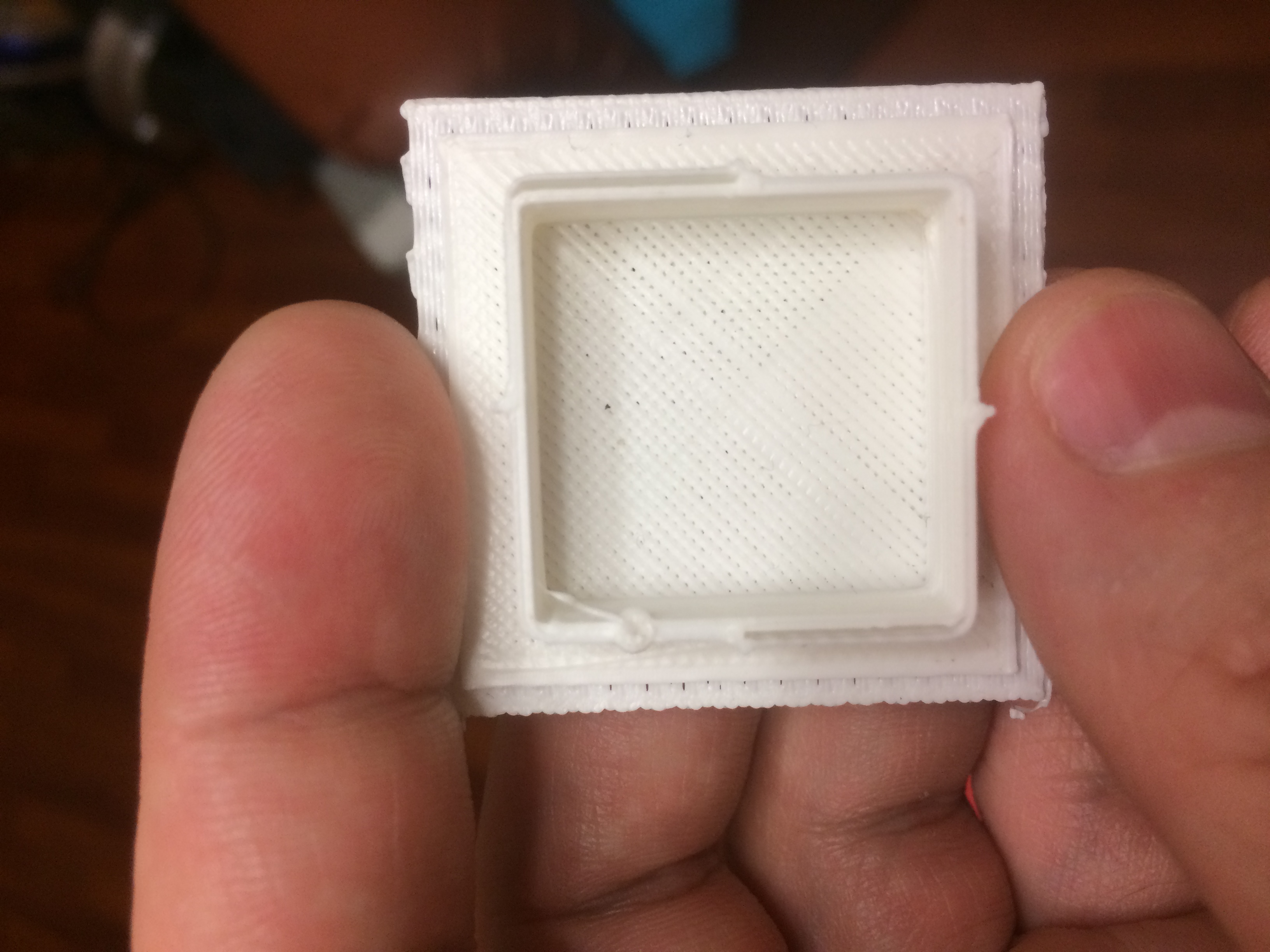

на фото одна из самых неудачных попыток, на ней отчетливо видно
Не судите строго, что касается 3d принтеров - я чайник)
Aleksan'DR

Сообщения: 53
Зарегистрирован: 10 ноя 2016, 19:33
Откуда: Москва
Skype: admin_pd
прог. языки: Qbasic
ФИО: Александр Дмитриевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 20 янв 2017, 15:43

шпули на валах мотора не люфтят?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Aleksan'DR » 20 янв 2017, 15:56

Myp писал(а):шпули на валах мотора не люфтят?

нет не люфтят, это проверил в первую очередь, подтянул до "усрачки"
еще заметил по оси Х мотор крутится как будто то с дрожью а по Y плавно без рывков
поменял драйвер - не помогло(
Не судите строго, что касается 3d принтеров - я чайник)
Aleksan'DR

Сообщения: 53
Зарегистрирован: 10 ноя 2016, 19:33
Откуда: Москва
Skype: admin_pd
прог. языки: Qbasic
ФИО: Александр Дмитриевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение [Lexx] » 20 янв 2017, 19:09

Если с механикой все хорошо, то для начала снижай ускорения до 800 по ХУ и ХУ-джерк ставь 10. Смотри результат.
[Lexx]

Сообщения: 24
Зарегистрирован: 16 дек 2015, 16:50

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 20 янв 2017, 20:55

Myp писал(а):ты бы хоть картинки посмотрел.
картинки интересные, например вот картинка для разных I

Вариант 1 (красный) – Ki = 0.
Вариант 2 (зеленый) – Ki = 0.2.
Вариант 3 (синий) – Ki = -0.3.

наглядно видно как влияет коэффициент I на форму графика нагрева.
открываешь в репитере свой график нагрева и сравниваешь с картинкой, делаешь вывод в какую сторону надо менять коэффициент.


Ну конечно я увидел некоторые аналогии, но для практического применения мне этого явно не достаточно...
Попробую сравнить с графиком температур и пошерудить I... :oops:

А пока Вы можете сказать нормально ли когда после выполненных друг за другом одинаковых команд
Код: Выделить всёРазвернуть
M303 E-1 S245


Получаются разные значения PID?
Вот значения 3-х итераций:
Код: Выделить всёРазвернуть
1 итерация
19:35:34.980 : Classic PID
19:35:34.980 : Kp: 14.60
19:35:34.980 : Ki: 3.81
19:35:34.980 : Kd: 13.99


2 итерация
19:43:56.794 : Classic PID
19:43:56.794 : Kp: 10.94
19:43:56.794 : Ki: 2.90
19:43:56.794 : Kd: 10.31

3 итерация
19:51:42.286 : Classic PID
19:51:42.286 : Kp: 14.97
19:51:42.286 : Ki: 3.87
19:51:42.286 : Kd: 14.47
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 20 янв 2017, 21:10

да, оно всегда слегка отличается
Ki поставь 4.0 или 4.2 и попробуй чё будет.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 20 янв 2017, 21:22

Myp писал(а):да, оно всегда слегка отличается
Ki поставь 4.0 или 4.2 и попробуй чё будет.

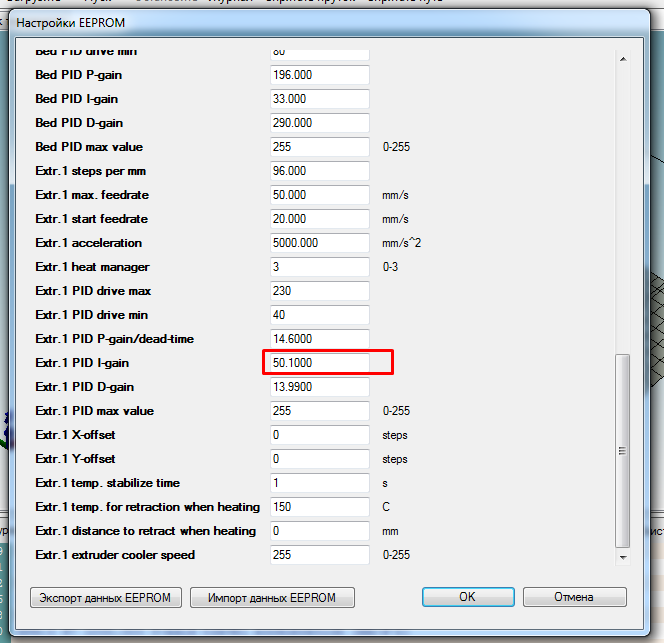

Да, я по началу игрался десятыми, как советовали, но разницы не увидел...
Начал менять по-серьезному, прошелся крупным шагом от 1.0000 до 50.0000
Разницы никакой %)
Как была температура 229-232 при требуемых 235 так и оставалась...

У меня ощущение что я не там меняю...
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение sergey2x » 21 янв 2017, 03:05

noindex писал(а):А пока Вы можете сказать нормально ли когда после выполненных друг за другом одинаковых команд
Код: Выделить всёРазвернуть
M303 E-1 S245



"E-1" кровать греет... не?
http://reprap.org/wiki/G-code#M303:_Run_PID_tuning
sergey2x

Сообщения: 235
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 21 янв 2017, 11:56

sergey2x писал(а):"E-1" кровать греет... не?
http://reprap.org/wiki/G-code#M303:_Run_PID_tuning


Но по факту греет-то хотенд.
Я так понимаю это от прошивки зависит...
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19
