3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 15 янв 2017, 23:32

Zusul86 писал(а):Там отсутствует обдув.

Из чего можно сделать первый вывод - дальний левый угол перегрет.

Ок.
А каким образом по Вашему распределяются воздушные потоки, чтобы не долетать только до одного угла - левого дальнего?
Почему например правый дальний и левый ближний нормально охлаждаются?
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Zusul86 » 15 янв 2017, 23:53

noindex писал(а):Почему например правый дальний и левый ближний нормально охлаждаются?

:shock: Такое чувство что надо срочно звать капитана очевидность.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 15 янв 2017, 23:57

Zusul86 писал(а)::shock: Такое чувство что надо срочно звать капитана очевидность.

Дык я его уже 3-й пост подряд зову!
Давайте позовем вместе?
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 16 янв 2017, 00:09

если дуть на модель всегда с одной стороны, то один угол всегда будет плохо обдуваться

а нагревательный блок хотенда надо фумлентой обматывать
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Zusul86 » 16 янв 2017, 00:16

noindex писал(а):Дык я его уже 3-й пост подряд зову!

Вы не видите что ли что дуете с права от сопла, а с лева и без того никакой поток упирается с хотенд. Значит левый дальний угол никогда не обдувается, а грани к нему прилегающие обдуваются хуже других.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 16 янв 2017, 00:26

Myp писал(а):если дуть на модель всегда с одной стороны, то один угол всегда будет плохо обдуваться
а нагревательный блок хотенда надо фумлентой обматывать


Блин... то чувство, когда понимаешь что все вокруг закончили как минимум МАИ, а ты со своим инженерным айтишным вообще не понимаешь что за фигня творится :)
Можете пояснить почему только один угол плохо обдувается и именно левый дальний?

Добавлено спустя 1 минуту 3 секунды:
Zusul86 писал(а):Вы не видите что ли что дуете с права от сопла, а с лева и без того никакой поток упирается с хотенд. Значит левый дальний угол никогда не обдувается, а грани к нему прилегающие обдуваются хуже других.


С чего это я дую справа от сопла, когда диффузор смещен влево?!

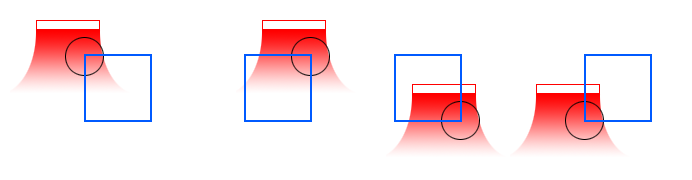

Условно говоря, при печати полого кубика, сопло и потоки воздуха движутся примерно так:


С какого перепою верхний левый угол получает меньше "внимания" чем остальные - понять не могу...
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Zusul86 » 16 янв 2017, 00:45

noindex писал(а):С чего это я дую справа от сопла

Вы же не с той стороны смотрите :D
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 16 янв 2017, 00:50

Zusul86 писал(а):
noindex писал(а):С чего это я дую справа от сопла

Вы же не с той стороны смотрите :D

С какой не с той?!
У меня сторона одна!
С другой стороны стена!

Наверное нужно было лево и право на фото обозначить... :D
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Zusul86 » 16 янв 2017, 00:57

noindex писал(а):С какой не с той?!

Смотреть вы можете от куда нравится, но лицевая сторона у него вроде как другая :wink:
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: 3D печать , типовые проблемы и методы устранения

Сообщение unigenum » 16 янв 2017, 00:58

прежде чем ковырять обдув, следует убедиться, что дело дейсвительно в обдуве.
предлагаю отключить обдув нафик, полностью, выдернуть пропеллер из разъема. и провести тестовые распечатки.
а вдруг окажется, что обдув и вовсе не нужен.
у меня примерно так и вышло. только обдува не было изначально. и до сих пор за несколько лет нужды в обдуве не испытываю.
предполагаю, что обдув больше нужен для жидкотекучего PLA. ABSу обдув не трэбуется, и даже может навредить.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 16 янв 2017, 01:05

Zusul86 писал(а):Смотреть вы можете от куда нравится, но лицевая сторона у него вроде как другая :wink:


Вы угораете что ли?!
Какая разница где у него лицевая сторона?!
Я подхожу к принтеру всегда с одной стороны.
И с этой стороны, диффузор смещен ВЛЕВО.
И косяк у детали СЛЕВА в ДАЛЬНЕМ углу.

Лево это там <---

Добавлено спустя 1 минуту 37 секунд:
unigenum писал(а):прежде чем ковырять обдув, следует убедиться, что дело дейсвительно в обдуве.
предлагаю отключить обдув нафик, полностью, выдернуть пропеллер из разъема. и провести тестовые распечатки.
а вдруг окажется, что обдув и вовсе не нужен.
у меня примерно так и вышло. только обдува не было изначально. и до сих пор за несколько лет нужды в обдуве не испытываю.
предполагаю, что обдув больше нужен для жидкотекучего PLA. ABSу обдув не трэбуется, и даже может навредить.


Да вполне возможно что и не нужен...
Попробую, хотя я и без этого на 90% уверен что дело не в обдуве, только вот Zusul86 либо жирно тролит либо чего-то недоговаривает...
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Zusul86 » 16 янв 2017, 01:22

noindex писал(а):Какая разница где у него лицевая сторона?!

Большинство сморят на нее, соответственно соображают в отличной от вашей системе координат и вы не говорили что делаете это по другому.
noindex писал(а):чего-то недоговаривает...

А чего тут говорить либо править обдув либо снижать температуру.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: 3D печать , типовые проблемы и методы устранения

Сообщение sergey2x » 16 янв 2017, 10:50

Имхо тут две разные проблемы.
Изначальный вопрос был про это:
noindex писал(а):Изображение

Обычная деламинация. Увеличивать агдезию, смотреть равномерность уровня стола и др.
На том углу нет случаем внешних источников обдува? У меня был похожий случай, так оказалось БП принтера недалеко стоял и его вентилятор поддувал и охлаждал модель.

noindex писал(а):Изображение


Ну а тут температура/скорость/время печати слоя.
sergey2x

Сообщения: 235
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 16 янв 2017, 15:41

Zusul86 писал(а):
noindex писал(а):Какая разница где у него лицевая сторона?!

Большинство сморят на нее, соответственно соображают в отличной от вашей системе координат и вы не говорили что делаете это по другому.

Сорри, как=то не подумал...
Правда по фото экструдера и по схеме воздушных потоков можно было бы догадаться, но как говориться не обязаны.

Zusul86 писал(а):
noindex писал(а):чего-то недоговаривает...

А чего тут говорить либо править обдув либо снижать температуру.


Ну так чудя по всему не то и не другое, ибо править обдув смысла нет, т.к. в правильной системе координат проблемы с ближним правым углом.
А была бы температура слишком высокой, косяки были бы не только в одном углу.

sergey2x писал(а):Изначальный вопрос был про это:
noindex писал(а):Изображение

Обычная деламинация. Увеличивать агдезию, смотреть равномерность уровня стола и др.
На том углу нет случаем внешних источников обдува? У меня был похожий случай, так оказалось БП принтера недалеко стоял и его вентилятор поддувал и охлаждал модель.


Понял, спасибо!
К слову сказать БП действительно стоит слева и ближе к дальнему краю..., но исходящие потоки воздуха идут либо в сторону стены либо в сторону рамы.
По идее до детали ничего долетать не должно, но чем черт не шутит, может отраженные потоки как-то капля за каплей и приводят к такому...
Попробую поставить перегородку между блоком и принтером...
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Zusul86 » 16 янв 2017, 20:55

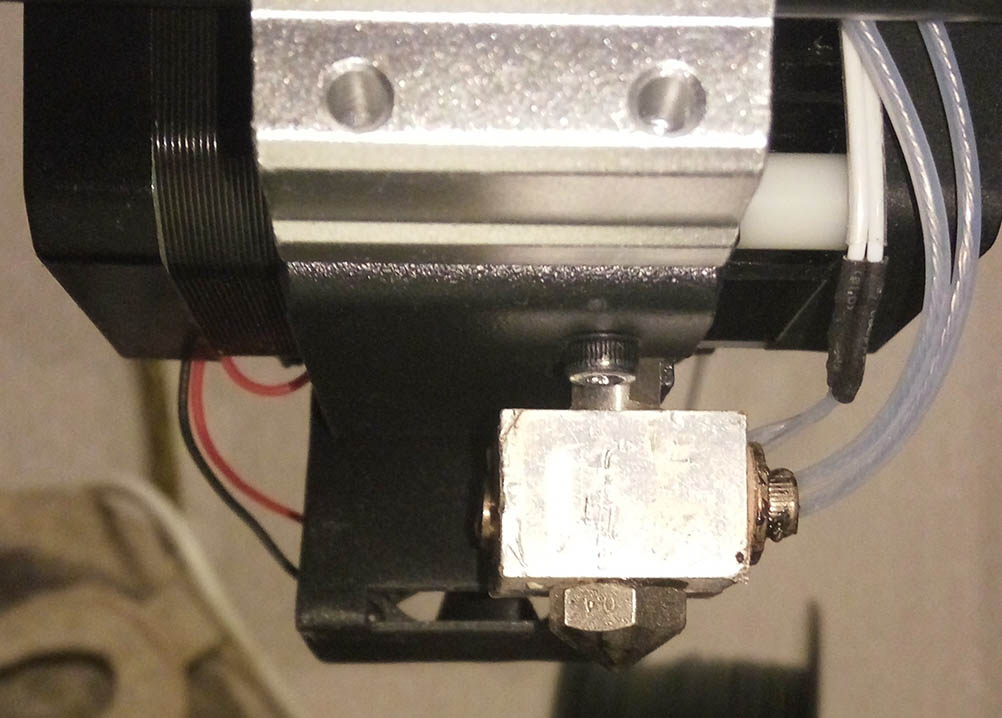

noindex писал(а):Правда по фото экструдера и по схеме воздушных потоков можно было бы догадаться

Фото демонстрирует обдув от туда от куда его видно... и я таки догадался, о чем и написал. :friends:
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров
