3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Fusion81 » 10 июн 2016, 20:24

ShadowOleg писал(а):судя по наплывам на поверхности, пластика наоборот много.
если не клеит первый слой, юзай клей карандаш, пиво, каптон, и другие способы описанные на форуме
http://roboforum.ru/forum107/topic11993.html

У меня на столе специальный коврик. К нему сам пластик липнет хорошо. Проблемы именно в подаче/расстоянии пр печати первого слоя...

Добавлено спустя 46 минут 31 секунду:
И еще вопрос: есть ли у кого-то экструдер с боуденом? Какие настройки ретракшена у вас?
Никак не могу подобрать нормальные настройки :(
Слайсер у меня Simplify3D.
Fusion81

Сообщения: 67
Зарегистрирован: 04 июн 2016, 15:30
Откуда: Киев

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexus12 » 10 июн 2016, 21:35

Fusion81 писал(а):Никак не могу подобрать нормальные настройки :(

5мм туда, 5 обратно, скорость 22. Но у меня Кис.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 10 июн 2016, 23:16

у меня 3 мм туда, 2.9 обратно, скорость 50.
подъём головы 0.3 мм, вайп отключен, с ним мазни больше.

чем выше скорость ретракта тем лучше, так что подбирай опытным путём максимум свой
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Георгий » 11 июн 2016, 00:15

Добрый день!
На днях появилась проблема, на некоторых изделиях начали появляться "подплавленные" участки. Температура понизил с 210 до 200, не помогло. Печатается все PLA от Verbatim. Работаю в программе Simplify3D Изображение
Георгий

Сообщения: 1
Зарегистрирован: 11 июн 2016, 00:06

Re: 3D печать , типовые проблемы и методы устранения

Сообщение kaskader5353 » 11 июн 2016, 18:50

Всем форумчанам привет!Я новичек в мире 3d печати, прошу помощи. Настраиваю принтер, печатаю куб 20х20х20. С отлипанием абс пластика разобрался, после печати куб получается точного размера, но на стенках куба виднеются редкие линии, и в начале каждой линии имеется вкропление. Фотографировал как мог, надеюсь видны проблемные участки(фотографировал менее удачные кубы, поэтому на поднятые края прошу не обращать внимания).
kaskader5353

Сообщения: 3
Зарегистрирован: 05 янв 2015, 20:41

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 11 июн 2016, 19:42

Настройте ретракт. Похоже, что при возврате прутка давит больше чем нужною. И никогда не фоткайте чёрный предмет на белом фоне
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение kaskader5353 » 11 июн 2016, 20:01

om2804 писал(а):И никогда не фоткайте чёрный предмет на белом фоне

Понял, впредь буду иметь ввиду.
Подскажите пожалуйста, где именно это можно настроить?
kaskader5353

Сообщения: 3
Зарегистрирован: 05 янв 2015, 20:41

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Fusion81 » 11 июн 2016, 21:38

kaskader5353 писал(а):
om2804 писал(а):И никогда не фоткайте чёрный предмет на белом фоне

Понял, впредь буду иметь ввиду.
Подскажите пожалуйста, где именно это можно настроить?

Если давит много после ретракта, то вам нужно установить отрицательное значение в поле Extra lenghth on restart
Fusion81

Сообщения: 67
Зарегистрирован: 04 июн 2016, 15:30
Откуда: Киев

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AndreyB » 11 июн 2016, 22:29

Здравствуйте!
У меня такой вопрос.

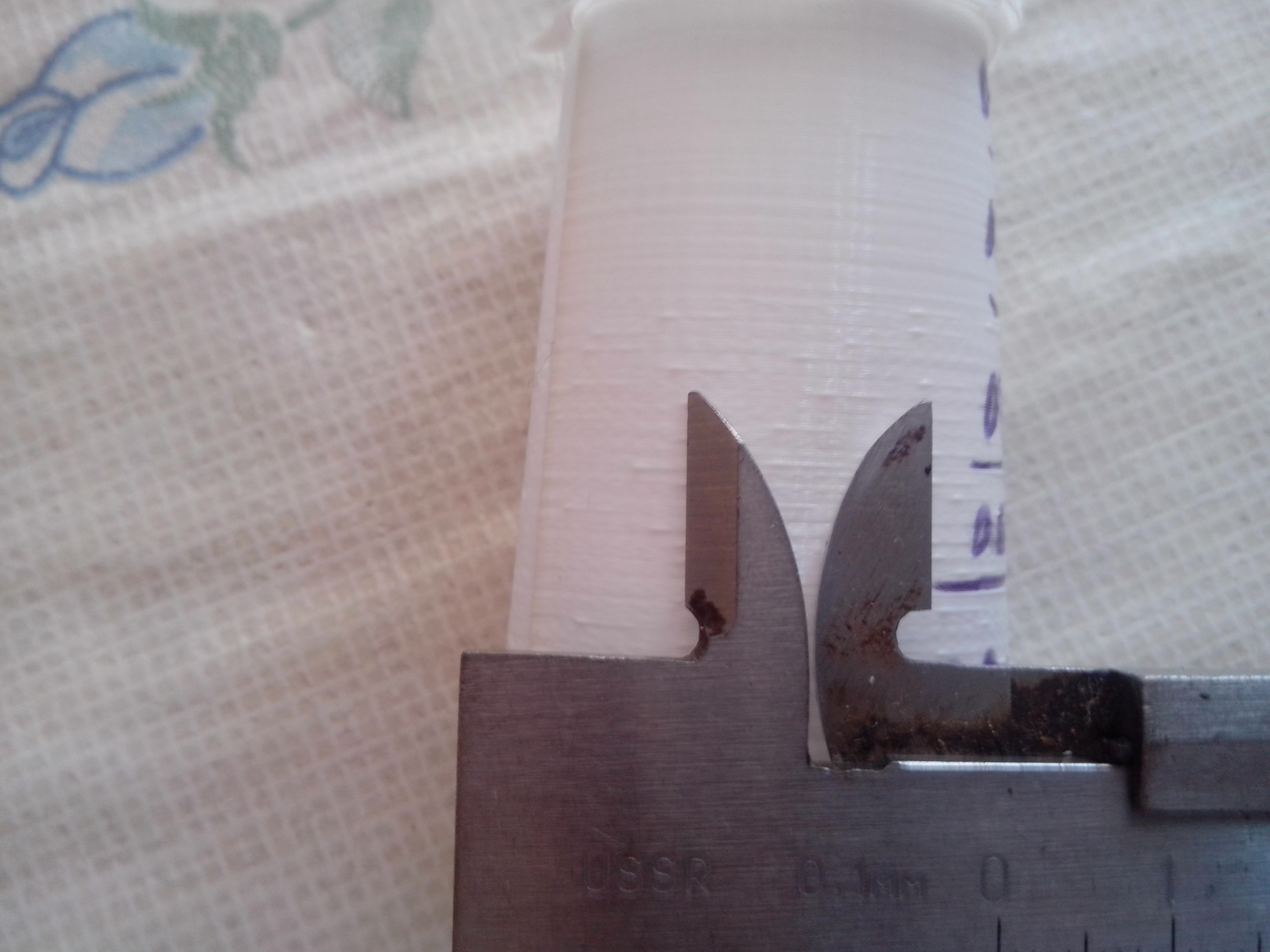

Пробую распечатать кубик 2x2x2 см
но получается одна из сторон 1.9 см
Как исправить?
Спасибо
AndreyB

Сообщения: 8
Зарегистрирован: 04 июн 2015, 21:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение kaskader5353 » 11 июн 2016, 22:37

Fusion81 писал(а):Если давит много после ретракта, то вам нужно установить отрицательное значение в поле Extra lenghth on restart

Спасибо за помощь! Установил значение -0,2 и все получилось
kaskader5353

Сообщения: 3
Зарегистрирован: 05 янв 2015, 20:41

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 11 июн 2016, 23:29

AndreyB писал(а):Пробую распечатать кубик 2x2x2 см
но получается одна из сторон 1.9 см
Как исправить?

1. Подогнать размер модели
2. Поправить количество шагов в прошивке.
3. Подтянуть ремень, особенно если T5

Даже если в прошивке всё верно настроено, не забываем про усадку пластика и величину потока. Меняем пластик - размеры убегают
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AndreyB » 11 июн 2016, 23:39

om2804 писал(а):
AndreyB писал(а):Пробую распечатать кубик 2x2x2 см
но получается одна из сторон 1.9 см
Как исправить?

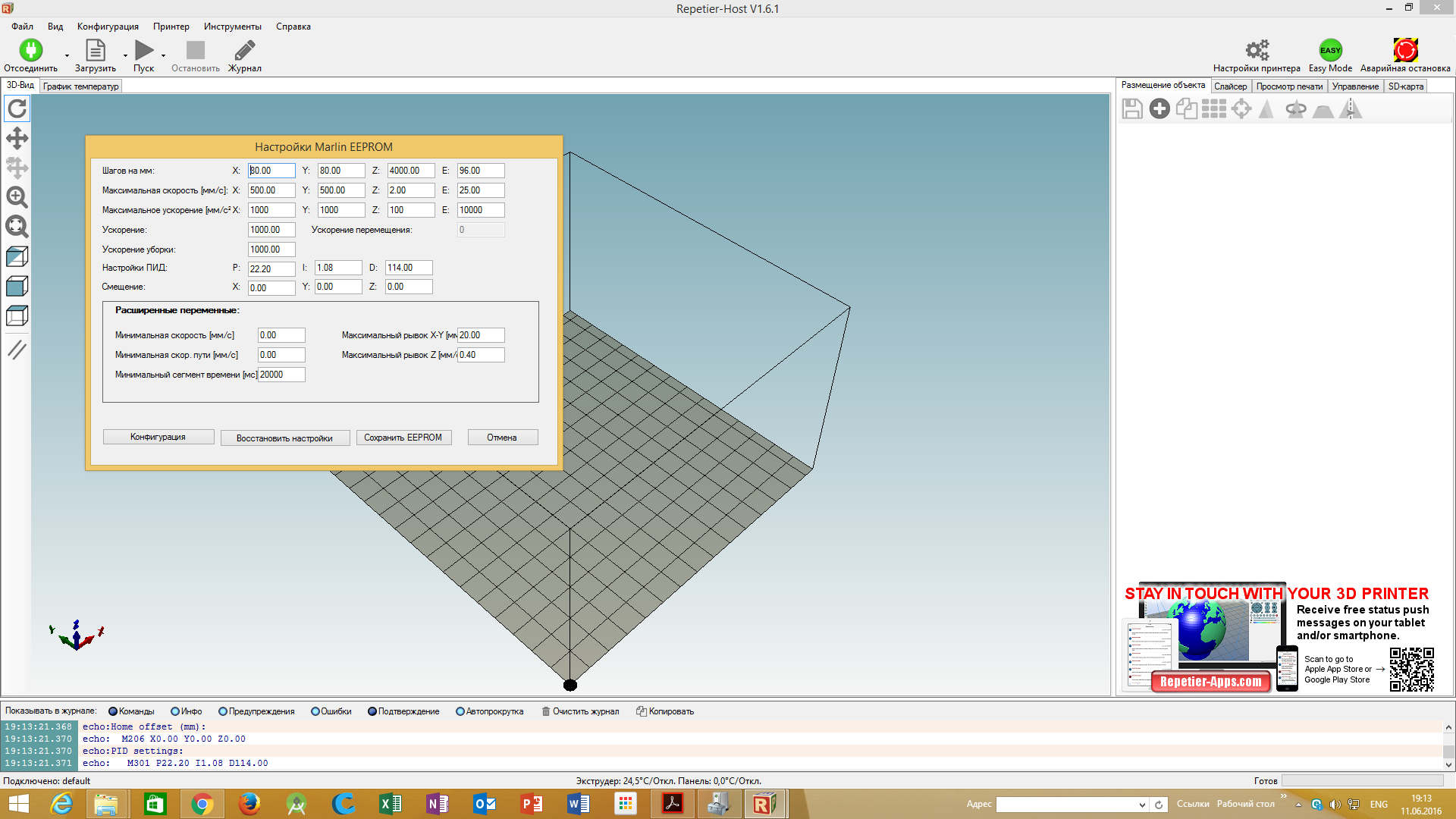

2. Поправить количество шагов в прошивке.

если тут?
Извините , глупый вопрос
то каким образом?Как посчитать?
Вложения
AndreyB

Сообщения: 8
Зарегистрирован: 04 июн 2015, 21:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Dragon » 12 июн 2016, 13:46

om2804 писал(а):3. Подтянуть ремень, особенно если T5

А как натяжение ремня может влиять на размеры модели, если шаги не проскакивают (ну и если ремень не провисает уж совсем)? И почему "особенно если Т5"?
Prusa i3 / 0.4 / 1.75 / MKS Gen 2Z v1.2 / Marlin / Repetier Host / Slic3r
Аватара пользователя
Dragon

Сообщения: 68
Зарегистрирован: 27 май 2016, 14:51

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ShadowOleg » 12 июн 2016, 14:25

выявил закономерность, расстояние между каплями в одном слое стого одинаковое 15мм на 80скорости, 17мм на 90скорости 20 на 100скорости

капли появляются только начиная со скорости 50мм/с
изменив размер буфера с 16 на 32, капли стали появляться только со скорости 80мм/с

//================================= Buffers =================================
// @section hidden
// The number of linear motions that can be in the plan at any give time.
// THE BLOCK_BUFFER_SIZE NEEDS TO BE A POWER OF 2, i.g. 8,16,32 because shifts and ors are used to do the ring-buffering.
#if ENABLED(SDSUPPORT)
#define BLOCK_BUFFER_SIZE 32 // SD,LCD,Buttons take more memory, block buffer needs to be smaller
#else
#define BLOCK_BUFFER_SIZE 32 // maximize block buffer
#endif
при размере в 64 все компилируется и прошивается, но lcd экран не работает
может кто знает какими еще параметрами можно оптимизировать работу буфера?
CoreXY Mega2560 0,3mm
Аватара пользователя
ShadowOleg

Сообщения: 136
Зарегистрирован: 06 янв 2016, 01:49
Откуда: Рязань

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 14 июн 2016, 10:52

это что то новенькое, тут подставы не ожидал.
вопроса два: тип контроллера (Mega1280 или Mega2560) и что за версия прошивки ?
возможно есть смысл попробовать Dev ветку (правда ее конфигурить - те еще танцы с бубном)
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
