3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 07 июл 2016, 17:11

setar писал(а):я похожий эффект получал когда производит тюнинг параметров укладки шва в кисслайсере.

Делал в Cura, сложно сказать какие тогда параметры были, месяц уж прошел.
Интересно то что раньше этот объект печатался ровно...

Dragon писал(а):Пирометр есть? Проверил бы равномерность нагрева стола. Может в процессе замены стекла что отскочило... Я когда стол менял неверно его подключил. Хорошо решил при первом прогреве проверить его пирометром. На сенсоре (центр) 60 с копейками, дальний край - 110, ближний - 27. Зашибись.


Пирометра нет, но... кубик у меня 1х1х1см, поэтому рискну предположить что перепад по диагонали (от угла до угла) в 90 градусов цельсия, в области печати кубика (а он печатался ровно по центру стола) не может быть таким что бы перекосило только один угол.
Там если и будет перепад то вряд ли он дотянет до 10 градусов...
Вот если бы я печатал кубик на весь стол, тогда да, но там ИМХО была бы уже совсем другая история...
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Dragon » 07 июл 2016, 19:45

noindex писал(а):
setar писал(а):я похожий эффект получал когда производит тюнинг параметров укладки шва в кисслайсере.

Делал в Cura, сложно сказать какие тогда параметры были, месяц уж прошел.
Интересно то что раньше этот объект печатался ровно...

А филамент не менялся? Термопару в блоке экструдера не трогал? Может чуть повысилась реальная температура, и этого хватает, чтобы один угол "поплыл"?
Кстати, перепечатать кубик пробовал?
Prusa i3 / 0.4 / 1.75 / MKS Gen 2Z v1.2 / Marlin / Repetier Host / Slic3r
Аватара пользователя
Dragon

Сообщения: 68
Зарегистрирован: 27 май 2016, 14:51

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 09 июл 2016, 16:02

Dragon писал(а):А филамент не менялся? Термопару в блоке экструдера не трогал? Может чуть повысилась реальная температура, и этого хватает, чтобы один угол "поплыл"?
Кстати, перепечатать кубик пробовал?


Филамент не менялся, в экструдер не лазил...
Кроме замены стекла с 2мм на 3мм сделал 2 вещи:
1. Утеплил стол базальтом в 2 слоя (что-то типа стеганой минваты), проложив его между столом и подставкой, к которой крепится стол
2. Поднял концевик Z оси, т.к. из-за более толстого стекла экструдер сильно давил на стол и его невозможно было отрегулировать. Изначально концевик был прикручен к нижней паре отверстий, сейчас к верхней...
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Dragon » 10 июл 2016, 13:02

noindex писал(а):Филамент не менялся, в экструдер не лазил...

Может поток воздуха от вентилятора, который обдувает радиатор экструдера, уходит к детали, причем по диагонали? Может поэтому 3 угла остывают, а 4 нет, и течет?.. Больше идей нет.
Prusa i3 / 0.4 / 1.75 / MKS Gen 2Z v1.2 / Marlin / Repetier Host / Slic3r
Аватара пользователя
Dragon

Сообщения: 68
Зарегистрирован: 27 май 2016, 14:51

Re: 3D печать , типовые проблемы и методы устранения

Сообщение vtoryh » 11 июл 2016, 11:57

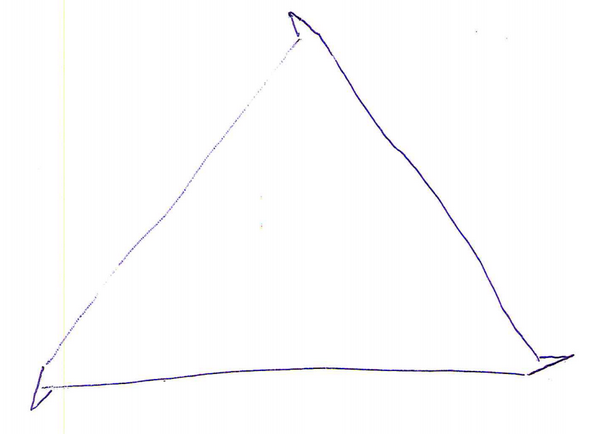

Попробовал треугольник напечатать в 1 стенку на скорости 100мм/с проверить джерки. :)
Обнаружил что у меня все острые углы завалены по направлению движения. :(
Настройки джерков и ускорений не помогла.
Звона нет, просто последний 1мм угла повернут на несколько градусов по направлению движения головки.
Сфоткать нормально не смог, нечем. :(
Что может быть?
Вложения
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 256
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 11 июл 2016, 12:40

уменьшать jerk
уменьшать активную массу
ну и в целом это показатель что 100мм/с для данного конструктива не рабочая скорость - снижать
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение vtoryh » 11 июл 2016, 12:46

jerkxy я уже с 20 до 2 уменьшил. ничего не изменилось. абсолютно, просто ни грамма.
принтер H-bot, боуден, если-бы головка тяжелая была, то звон бы пошел?
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 256
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 11 июл 2016, 13:03

так это и есть звон, насколько я понимаю - первая полуволна
попробуйте в модели треугольника дырочку сделать посредине стенки, пойдут ли от нее волны звона ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение vtoryh » 11 июл 2016, 16:10

setar писал(а):так это и есть звон, насколько я понимаю - первая полуволна
попробуйте в модели треугольника дырочку сделать посредине стенки, пойдут ли от нее волны звона ?

Чуть позже попробую http://www.thingiverse.com/thing:8870
учитывая что у меня ремень 1 а не 2, то я думаю ее все равно как печатать?
для corexy наверно лучше под 45 градусов повернуть? чтобы понять какой ремень плохо натянут.

Добавлено спустя 2 часа 37 минут 7 секунд:
setar писал(а):так это и есть звон, насколько я понимаю - первая полуволна
попробуйте в модели треугольника дырочку сделать посредине стенки, пойдут ли от нее волны звона ?

Распечатал. 2 стороны подряд идеально, потом 2 следующие стороны есть звон, но самой волны не видно, видно только если на блики смотреть.
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 256
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Максиму » 11 июл 2016, 17:56

Товарищи, помогите, пожалуйста, разобраться с проблемой. Купил принтер Дельта Коссел фирмы AnyCubic, собрал его по инструкции, но при запуске выдает ошибку на табло "Err: Maxtemp Bed" . Будто превышена максимальная температура. Теплой кровати нет еще- не купил, есть только термистр на экструдере. Просветил- термистр рабочий, выдает 100кОм примерно, при нагревании сопротивление меняется. Подскажите, что можно сделать, как можно прозвонить плату arduino mega 2560 ramps 1.4 marlin, чтобы проверить работоспособность. Заранее спасибо.
Максиму

Сообщения: 14
Зарегистрирован: 11 июл 2016, 17:20

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 11 июл 2016, 22:07

возможно отсутствие термистора кровати воспринимается прошивкой принтера как недопустимое значение.
для пробы подключи в разъём термистора кровати резистор 100 кОм.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Максиму » 11 июл 2016, 22:19

Спасибо за оперативный ответ. На самом деле так и оказалось. Нашел, где убрать горячую кровать. Теперь проблема в том, что когда подключаюсь к принтеру, встает ось Z, а остальные две оси свободно ходят. На команды принтер не реагирует, ни верх не идут оси до концевиков, ни вниз, чтобы настроить нижнее положение. Думаю проблема в прошивке, но как справиться ума не приложу. Может здесь есть люди, у кого такой же принтер и может скинуть рабочую прошивку. Буду очень признателен.
Максиму

Сообщения: 14
Зарегистрирован: 11 июл 2016, 17:20

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 12 июл 2016, 01:09

возможно какой-то концевик не работает, например замкнуло его или провод где-то.
но с дельтами я не знаком.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение noindex » 12 июл 2016, 13:53

Dragon писал(а):Может поток воздуха от вентилятора, который обдувает радиатор экструдера, уходит к детали, причем по диагонали? Может поэтому 3 угла остывают, а 4 нет, и течет?.. Больше идей нет.


Гипотетически могу предположить, только как это проверить... ну и в конце поста выложу фото другого кубика для сравнения.

Господа, заснял на видео печать многострадального кубика 10х10х10мм


Видно что при печати сопло цепляет вспучившийся левый дальний угол.
Может почтенной публике это ничего нового не скажет, но мало ли.

Затем я решил распечатать кубик большего размера, ровно в 2 раза - 20х20х20мм.
Распечатывать до конца не стал, нужно было убегать, дождался 50% и завершил печать.

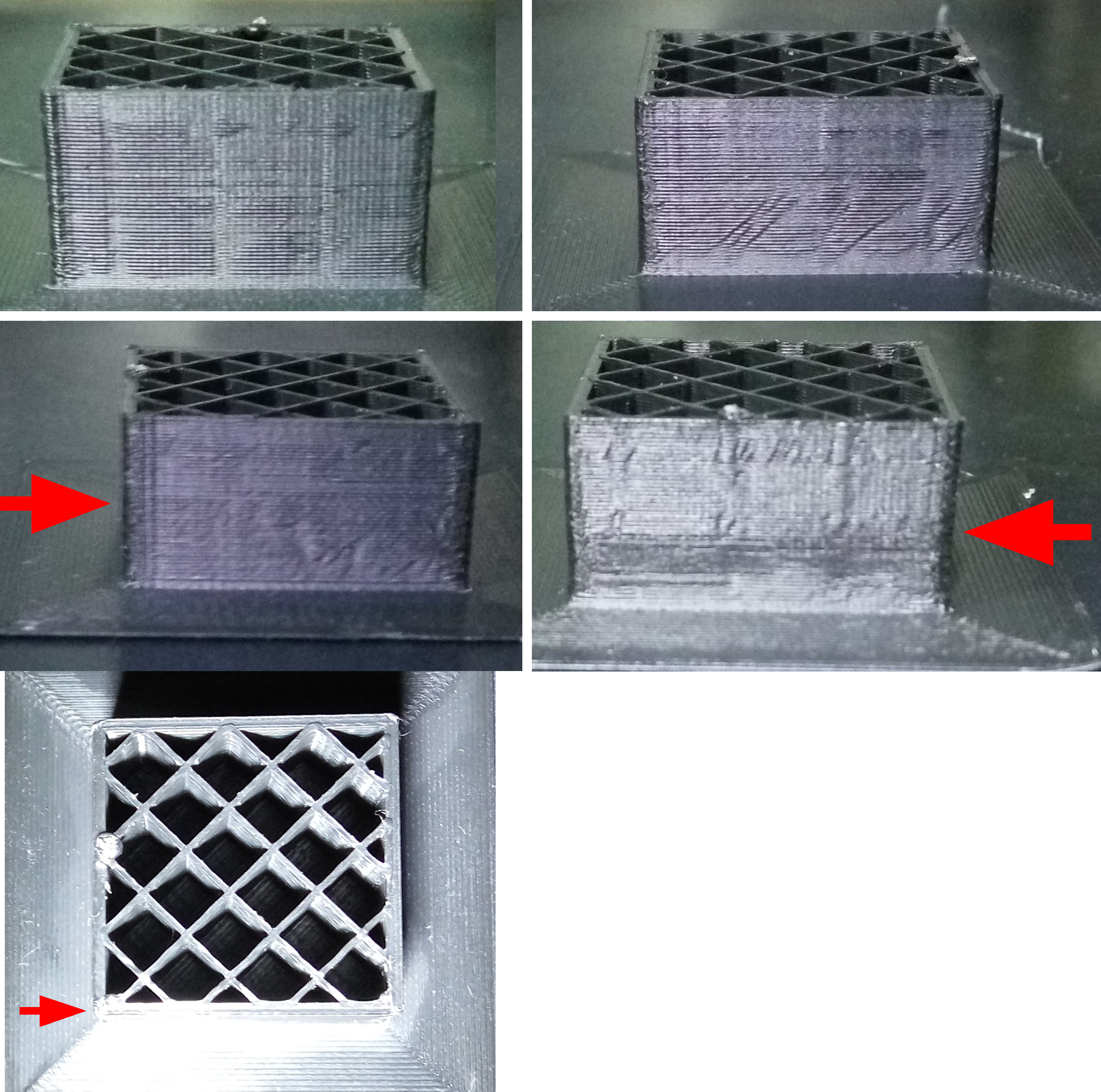

Результат (красными стрелками показал проблемный угол):

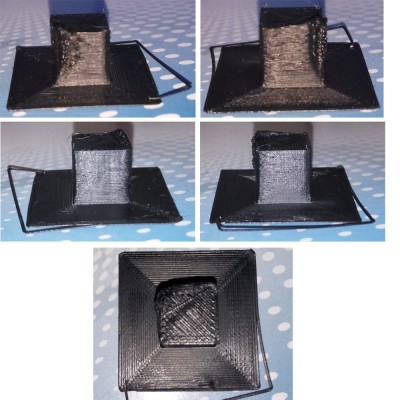

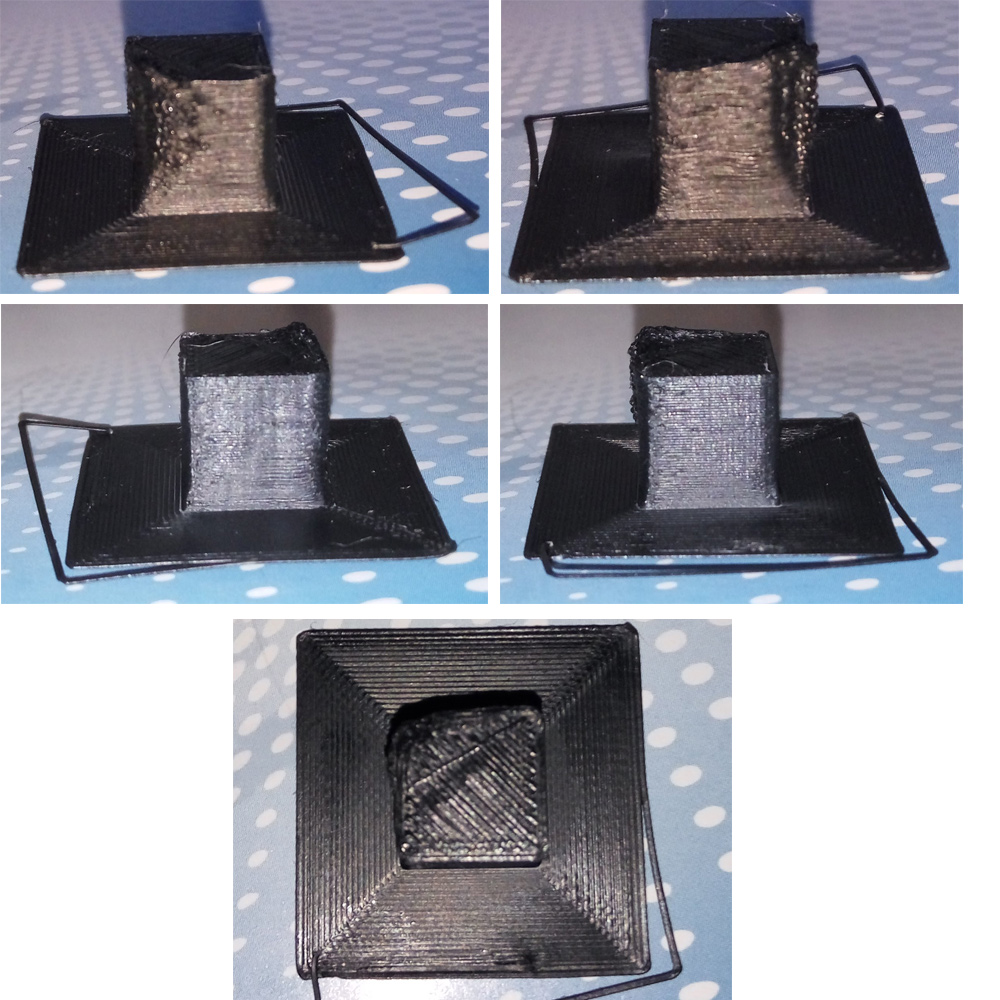

Для сравнения кубик 10х10х10мм не тех же настройках Cura:

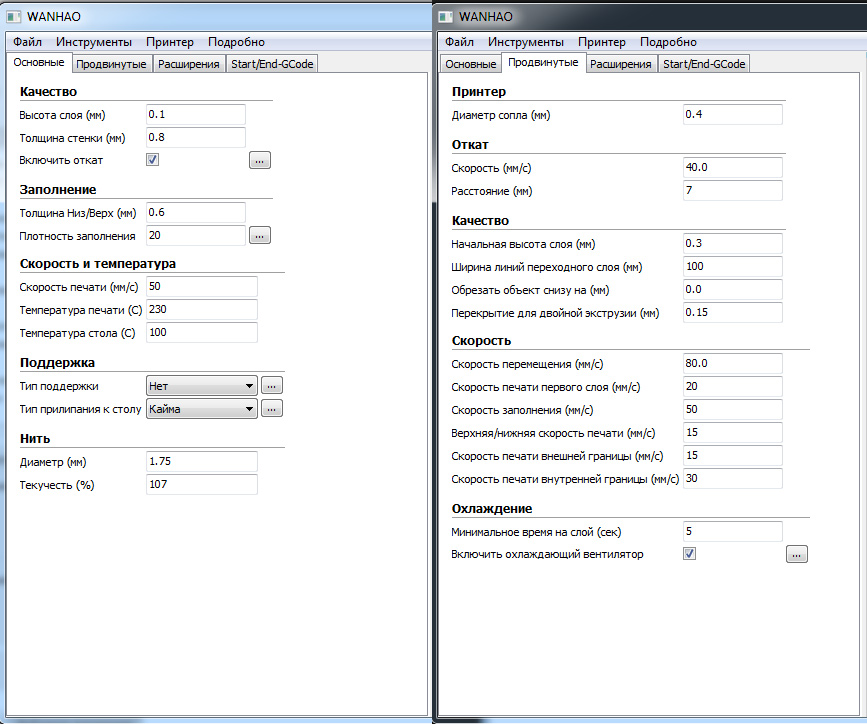

Настройки Cura на обоих кубиках одинаковы:


Получается серьезный дефект проявляется на маленьких объектах, так или иначе это намекает на перегрев.
Только вот почему один угол?

Единственное что объясняет происходящее, это предположение Dragon о том что кулер дует по диагонали и дальний левый угол не остужает.
Правда я посидел с листом бумаги и карандашом, порисовал разные положения кулера относительно кубика и не смог поймать ту диагональ, которая не обдувала бы ТОЛЬКО дальний левый угол, всегда находился еще какой-то необдуваемый, а на практике проблемы только у одного...

Отсюда у меня 2 вопроса.

1. Куда копать дальше?
Печатать мелкие детали нужно.

2. Глядя на большой кубик (20х20х20мм) что можно сказать о настройках / работе самого принтера?
На стенках видны определенный волнения, нормально ли это?
noindex

Сообщения: 61
Зарегистрирован: 13 июн 2016, 23:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Dragon » 12 июл 2016, 14:29

В "проблемном углу" Cura начинает и заканчивает периметр (судя по шву), и там температура будет выше. И да, маленький кубик там будет "плыть". Все логично, кроме того, что раньше с этими настройками кубик не "плыл". :) Может все же не совсем эти настройки?
Вообще сменить слайсер (или снизить скорость), и забыть, имхо. Тот же Slic3r умеет периметры начинать в рендомном месте.
Prusa i3 / 0.4 / 1.75 / MKS Gen 2Z v1.2 / Marlin / Repetier Host / Slic3r
Аватара пользователя
Dragon

Сообщения: 68
Зарегистрирован: 27 май 2016, 14:51
