roboforum.ru

отрезал от катушки ABS сегодня 5 м, чтоб всю катушку не запороть, сунул в духовку при чуть открытой дверке, сушил 1 час температура по термометру лежащему рядом с мотком 85-95 С.
результат той же тестовой трубы значительно лучше и ничего не стреляло не щелкало. даже воблинг появился чуть заметный, которого из-за дефектов не было видно.
попробую сегодня поднять ускорения до 2м/с^2 или 3м/с^2

Подскажите, может кто знает.
При печати сплошной заливки между линиями наблюдается пустоты. Но не на всю длину, а только на удалении от периметра. Иногда и периметр печатается с такими пустотами между нитями. От чего такой эффект может наблюдаться?

Экструдер шаги не пропускает, нить не жует. Подача отрегулирована.

Значит не отрегулирована подача или еще что ранее перечисленное.
А еще лучше фото.

ускорение не отрегулировано, толщина сопла, филамента все перепроверить. есть здесь на форуме код для калибровки экструзии. вот по нем и надо погонять

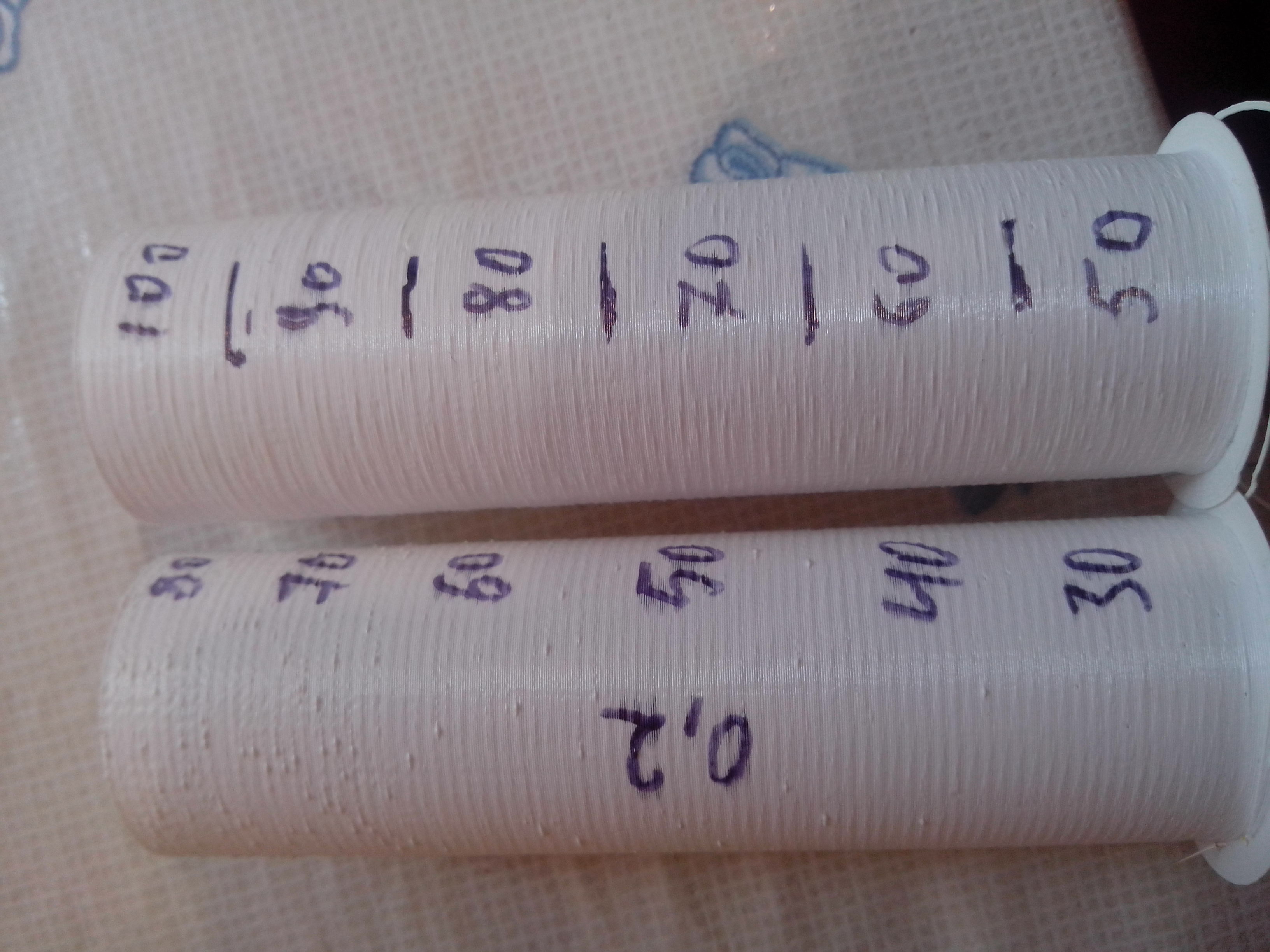

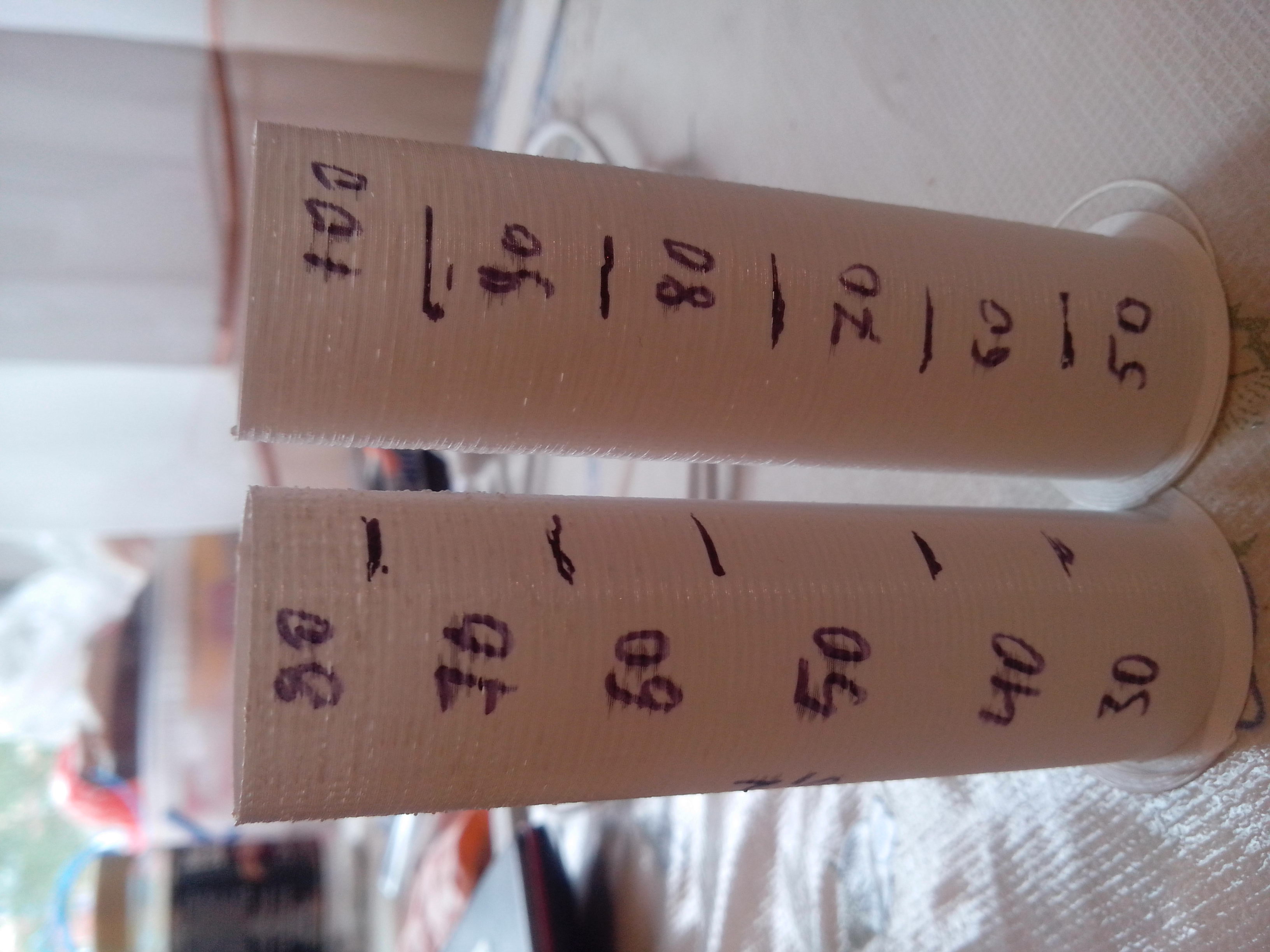

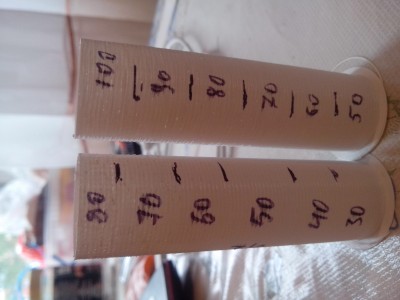

был не прав, проблема не в мокрости пластика, а все таки в скорости, хотя запаса по скорости много
30 мм/с хорошо, 50мм/с приемлимо, а выше уже дефекты, хотя все печатается без проблем с подачей на 150мм/с
возможно такой пластик, типа в нем включения требующие более долгого пплавления



что интересно за наплывы, помимо обычного воблинга, расположенные чуть под углом к горизонтали

Revenger писал(а):Значит не отрегулирована подача или еще что ранее перечисленное.
А еще лучше фото.

Пробовал в Куре печатать - идеально получилось. Верхняя поверхность ровная, без щелей.
До этого в Кисе нарезал. Вроде не менял ничего.

Это при том, что в Кисе стоит коэффициент подачи 1.01, а в Куре 1.0

Alexus12 писал(а):Это при том, что в Кисе стоит коэффициент подачи 1.01, а в Куре 1.0

Сомневаюсь, что сотку можно увидеть "невооружённым глазом".
Но то, что получилось локализовать проблему - великолепно.
От слайсера конечно многое зависит. Кис мне не знаком вообще, впрочем как и курой пользуюсь крайне редко. К каждому надо найти "свой подход".

Решил поменять голову и перейти на 1.75 пластик, купил E3D с термистором "100K NTC B 3950 ± 1 %" установил в Мерлине 11, В Пронтерфейсе после М303 получил настройки ПИД, все прошил все вроде идеально. В результате не могу запустить печать - разогреваю хотэнд, ну типа пляшет немного значение, но как только нажимаю принт - температура падает градусов на 15 и начинает жутко плясать (в основном ниже установленного значения), соответственно печать не запускается... Печать запускается, когда я устанавливаю в прошивке:
#define TEMP_HYSTERESIS 5 (базовая 3)
#define TEMP_WINDOW 3 (базовая 1)
Но мне кажется, что это некорректно...
Поменял термистор на другой (купленный на рипрепе NTC G540 thermistor,100k), но все осталось без изменений.
Что может быть?

Revenger писал(а):Сомневаюсь, что сотку можно увидеть "невооружённым глазом".
Но то, что получилось локализовать проблему - великолепно.
От слайсера конечно многое зависит. Кис мне не знаком вообще, впрочем как и курой пользуюсь крайне редко. К каждому надо найти "свой подход".

Что интересно - никаких критических настроек не менял, раньше печатало отлично из Киса. А последнее время он меня расстраивает. Но поддержки у него очень хорошие и отлипают хорошо, поэтому приходится им нарезать.

Ну мало ли. Может пластик другой, может еще что во время нарезки/печати. Принтеры эти такие выдумщики порой ))

ReaN писал(а):Решил поменять голову и перейти на 1.75 пластик, купил E3D с термистором "100K NTC B 3950 ± 1 %" установил в Мерлине 11, В Пронтерфейсе после М303 получил настройки ПИД, все прошил все вроде идеально. В результате не могу запустить печать - разогреваю хотэнд, ну типа пляшет немного значение, но как только нажимаю принт - температура падает градусов на 15 и начинает жутко плясать (в основном ниже установленного значения), соответственно печать не запускается... Печать запускается, когда я устанавливаю в прошивке:
#define TEMP_HYSTERESIS 5 (базовая 3)
#define TEMP_WINDOW 3 (базовая 1)
Но мне кажется, что это некорректно...
Поменял термистор на другой (купленный на рипрепе NTC G540 thermistor,100k), но все осталось без изменений.
Что может быть?

есть 2 режима работы нагрева 1 ПИД пропорциональная интегральная и дифференциальная составляющая характеристика нагрева, ллючи отрываются или закрываются тем чаще чем больше расхождение от заданной температуры, что позволяет при правильном подборе ПИД коэффициентов держать заданную температуру точно
2 работа по гистерезису, когда температура 205С переваливает на значение гистерезиса 5С от заданной 200С ключ закрывается и сохраняет это состояние до изменения температуры в обратную сторону 195С на тоже значение 5С от заданной 200С и ключ открывается.(в твоем случае уменьшать надо)
окно - время через которое опрашивается термодатчик и принимается решение относительно ключа.(также уменьшать)
так вот #define TEMP_HYSTERESIS 5 (базовая 3)
#define TEMP_WINDOW 3 (базовая 1) относятся к работе по гистерезису, к ПИД на сколько я знаю они не имеют отношения(если только в мерлине какуюнибудь хитрость придумали)
выстави работу головы по пид регулятору, все должно четко отрабатывать

Добавлено спустя 50 минут 6 секунд:

unigenum писал(а):

ShadowOleg писал(а):не думаю что ускорения по крайне в моем случае чтото изменят

думать-гадать можно бесконечно
а можно воспользоваться советом и решить проблему.
чтобы избавиться от угловых наплывов увеличиваету ускорения как миним в 2 раза. причем и на екструдере тоже.
чтобы при этом меньше колбасило принтер, снижайте ху-джерк в 2 раза.
попоробуйте и почувствуйте разницу, это недолго и бесплатно.

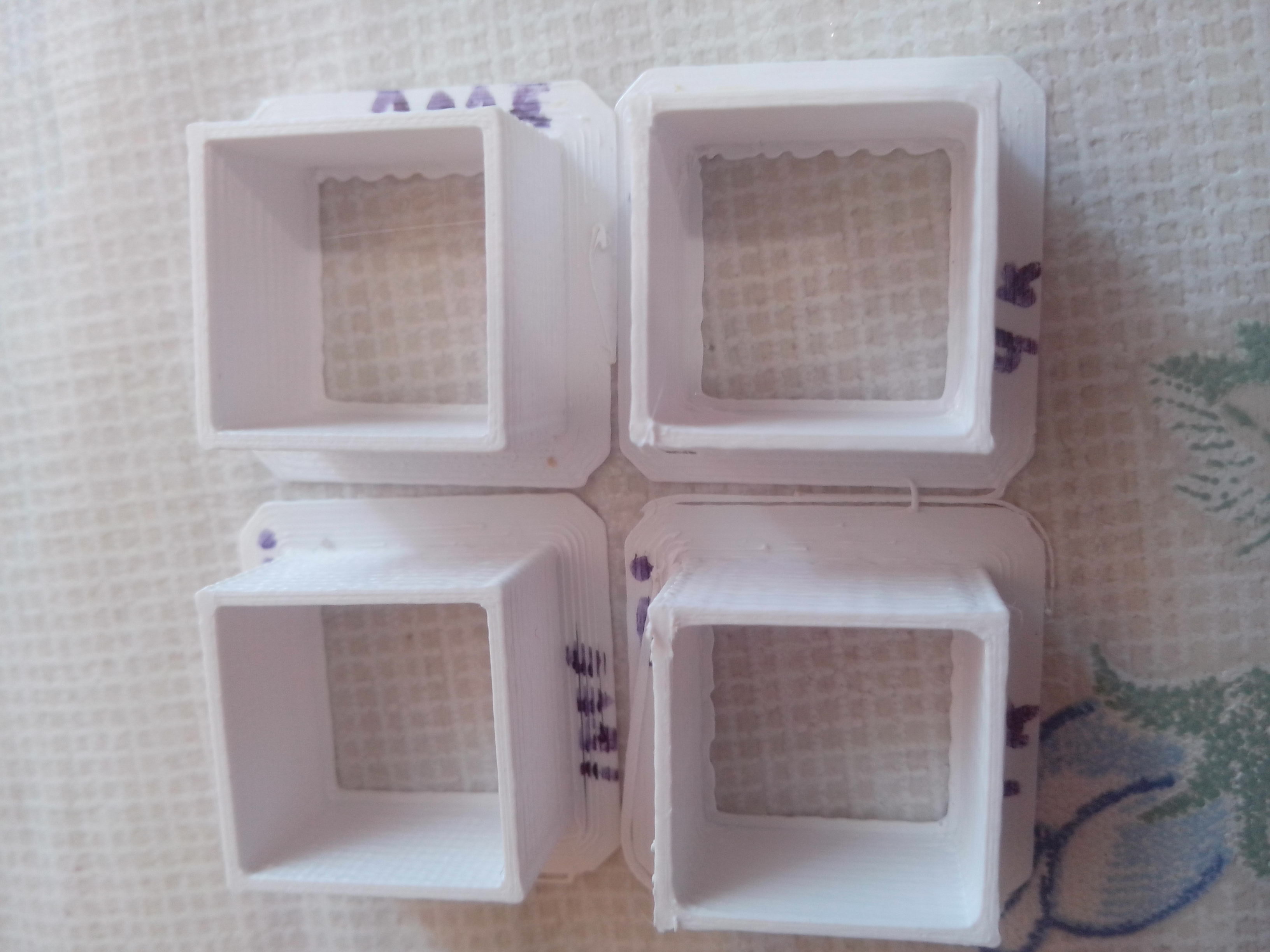

покрутил ускорения с целью избавиться от наплывов в углах квадрата, стенка 3х0,3

ускорения 1к и 3к на скорости печати 40мм/с
также ускорение 1к и 4к на скорости 100мм/с
влияние ускорения оооооочень незначительное, да и проявилось на скорости 40 мм/с

Не знаю.. Как по мне, так (особенно на нижних квадратах) п.п.ц. какой перелив идёт...Аж как со всех щелей давит, не стесняется.

ShadowOleg писал(а):покрутил ускорения с целью избавиться от наплывов в углах квадрата, стенка 3х0,3

не ускорения нужно крутить а слайсер другой взять
ниже картиночки на "подумать"
я печатаю 0.3 / 0.3 но подобрать можно именно то что подходит Вам

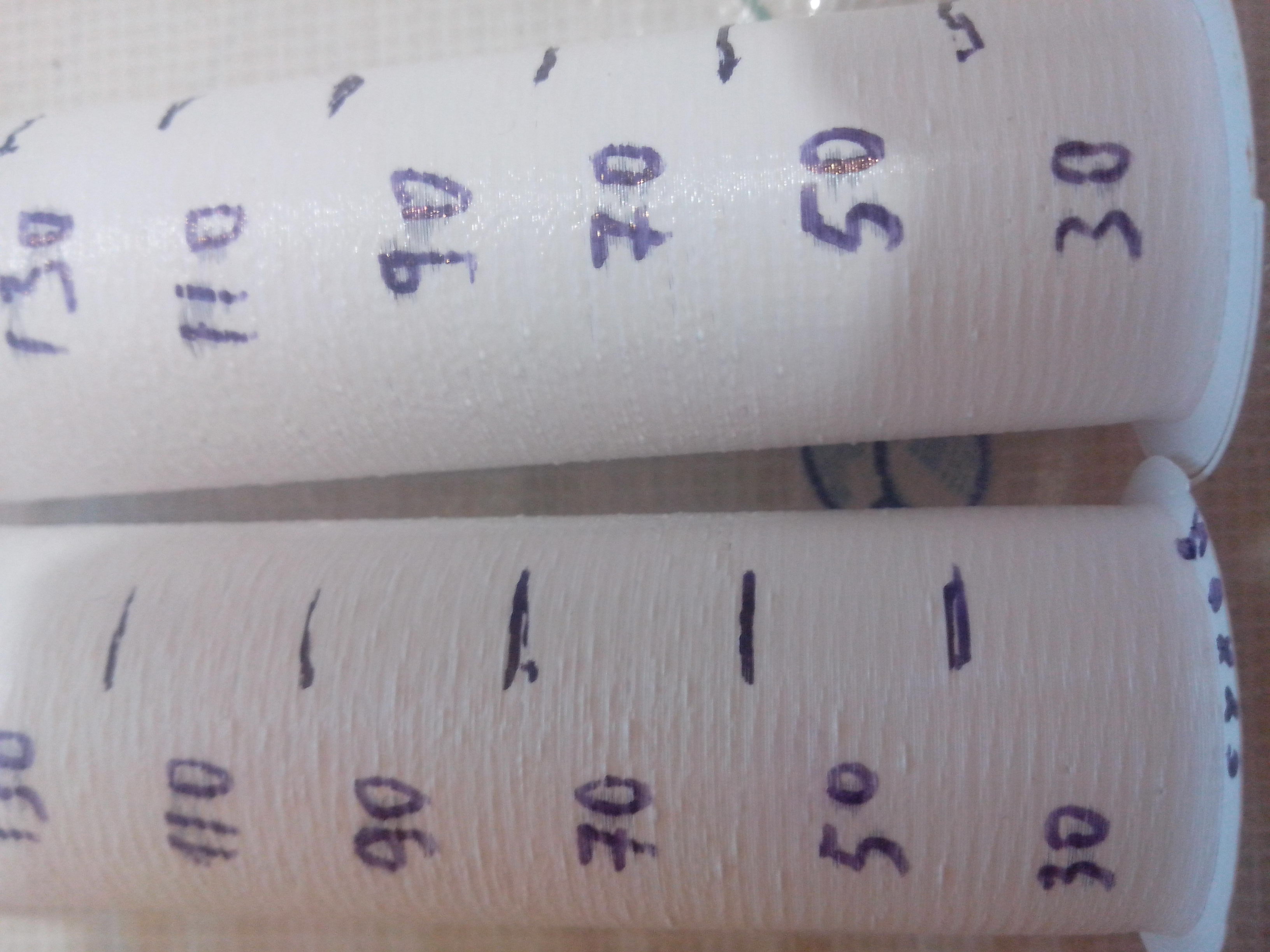

в общем тыкаюсь дальше с однопериметровой трубой и переекструзией и недоекструзией в основном на верхних скоростях , думал проблема в скорости подачи пластика экструдером(не успевает качественно прогреть весь объем, так как получил ярко выраженную зависимость дефекта от скорости печати).

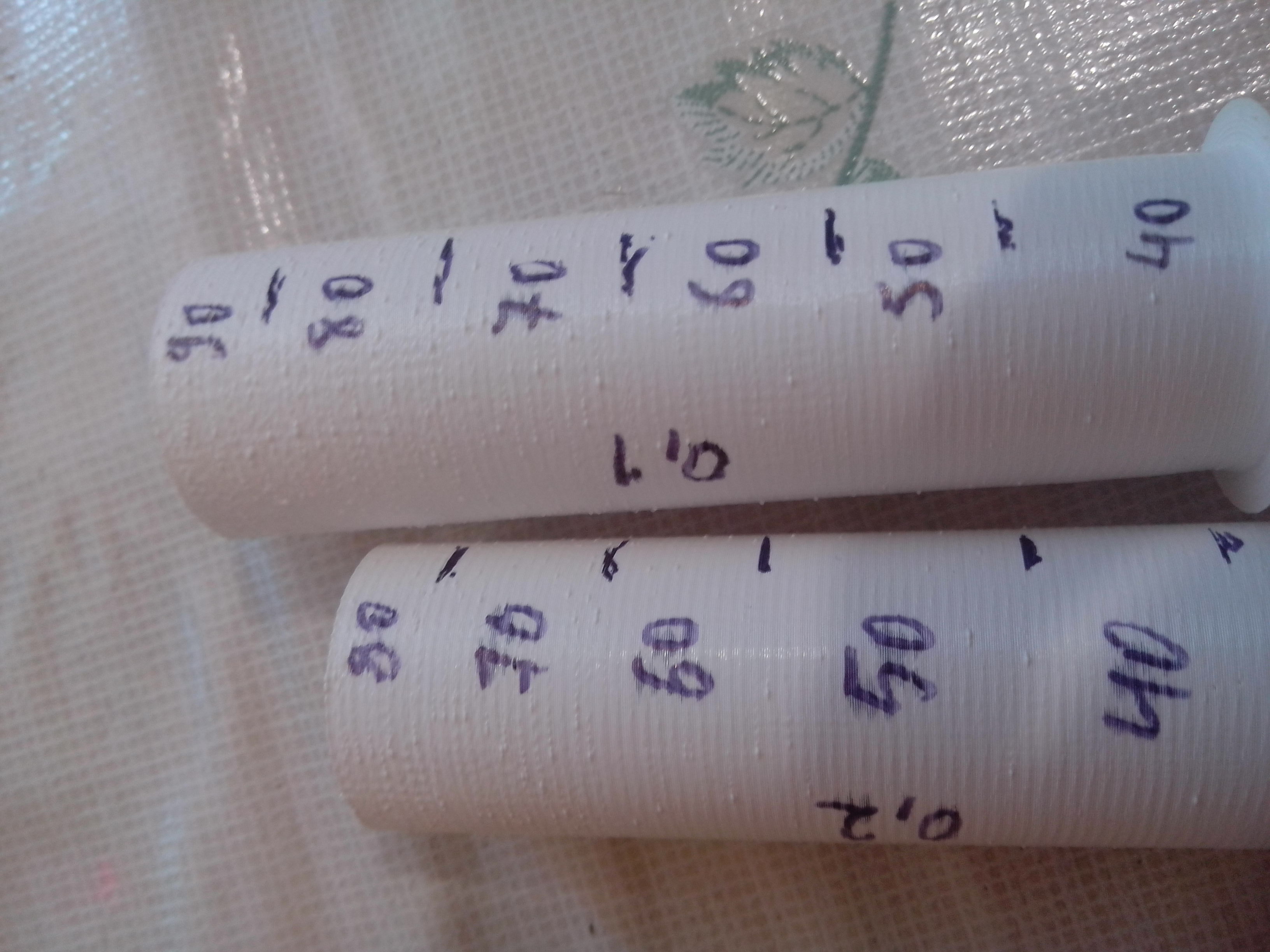

судя по следующему тесту с разной высотой слоя в 0,2 и 0,1(при 0,1 подача пластика ведь меньше при той же скорости печати)экструдер не причем, одинаковое качество печати при одинаковых скоростях но разной высоте слоя.

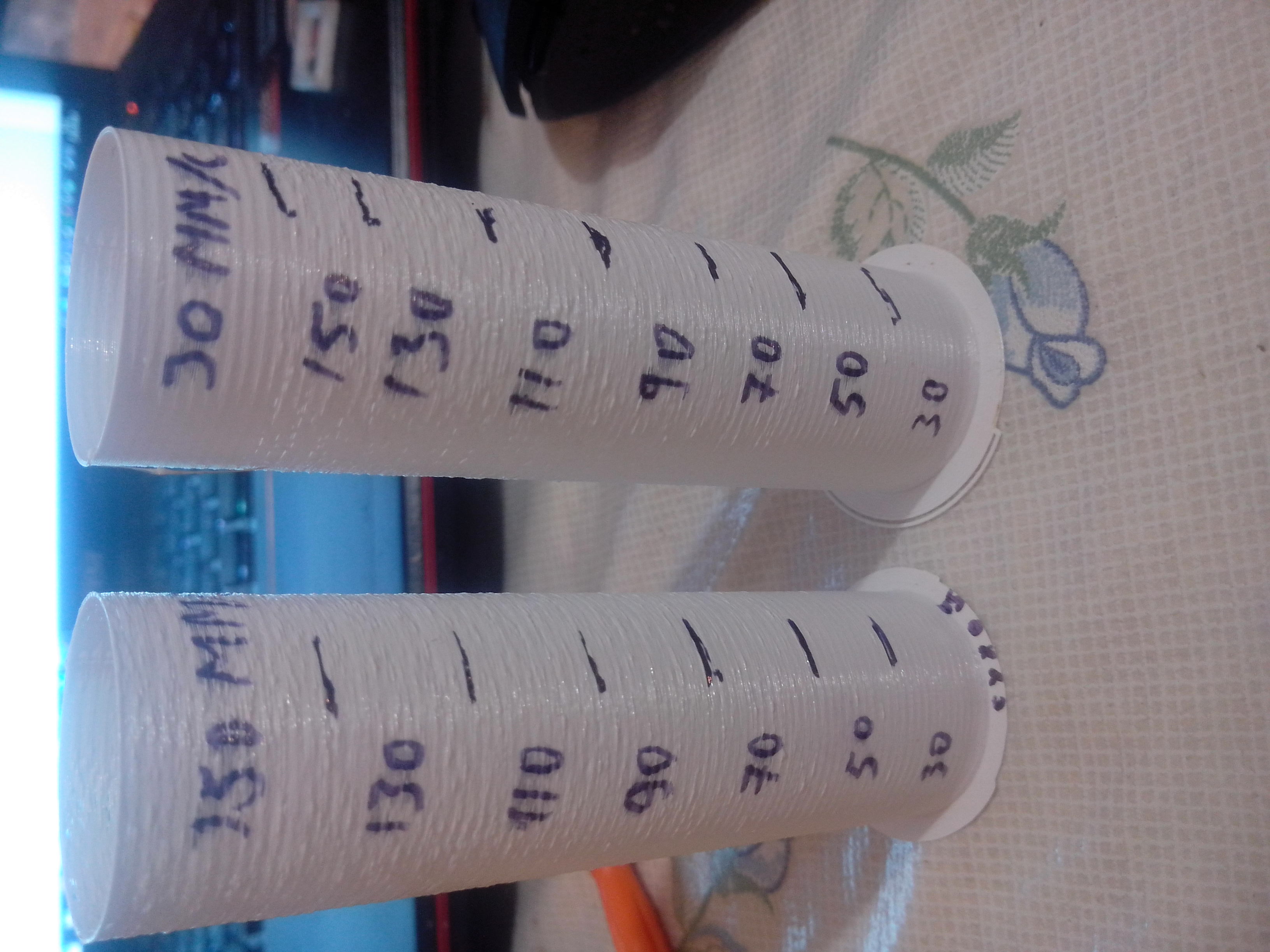

попробовал после теста ускорений на кубиках, напечатать тот же тест трубы при ускорении в 4000мм^c2 и 6к экструдера.
примерно после скоростей 50-70(где и начинаются ощутимые дефекты) начались микроостановки при движении головы по периметру, на глаз сначала не заметно, но по вибрации принтера ощутимо, на более высоких скоростях стало заметно глазом, что голова проходя круг останавливается и дальше продолжает движение. кто может знает с чем связано такая работа механика core xy.

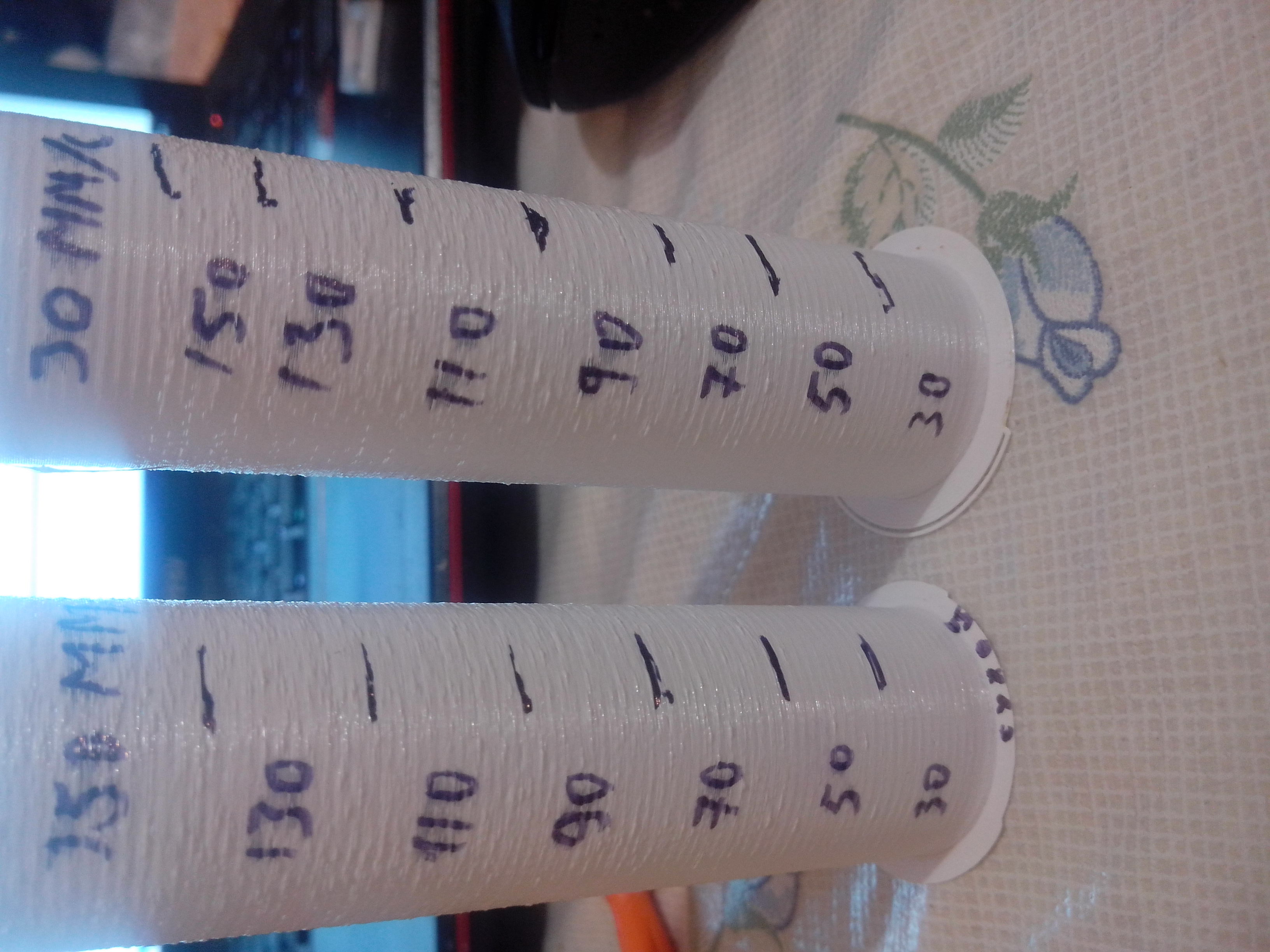

дальше решил снизить ускорения 300мм/с^2 и 1000 на экструдере.
переэкструзии выглядящие раньше как точки на поверхности вытянулись в длину, и стала меньше ощутима разница в дефекте от скорости(что при скорости 50-60, чуть хуже 70-80)


у меня уже ни каких вариантов, может у кого есть объяснение?

а вот вопрос (может пропустил): это печать с SD или по USB ?
