бред советуют.
это может помочь только на термопаре, там напряжения микровольты, и там могут быть наводки (да и то откуда? там все напряжение постоянное).
А для термистров которые по сути являются токовыми элементами - возможные наводки по боку.

Revenger писал(а):Не знаю, что там советуют буржуины, на моей пруше все провода от горячего конца все в куче (думаю как у большинства пользователей).

Да-да. Вместе с боуденом и остальными проводами в кучу смотаны.

Епана мать бучу развели)))
Датчики температуры, а по сути резисторы в которых токопроводимость материала завист от температуры, проверяются тэстером да спичками. Единственное что следить чтоб контакты были в норме пото как сопротивление должно меняться в самом резисторе а не на проводах. А по дальше от силы это тот же бред что и косички для ШД.
ДА, наводка может дать но она столь ничтожна (ибо от 12-24в) что ее ПИД пережует и выплюнет. В таких случаях лезет поговорка в голову: дело было не в бабине а д.. сидел в кабине. Парни не слушайте этих буржуев, вы посмотрите как они из..е.. над своими притерами, а толку? Печатать невдалые напроч.

setar писал(а):бред советуют.
это может помочь только на термопаре, там напряжения микровольты, и там могут быть наводки (да и то откуда? там все напряжение постоянное).
А для термистров которые по сути являются токовыми элементами - возможные наводки по боку.

Полностью согласен, единственное что не любит быть в куче проводов так это экранчик, и то при длине шлейфа более 1 метра. Все остальное от лукавого!

maxvalin писал(а):Епана мать бучу развели)))
Датчики температуры, а по сути резисторы в которых токопроводимость материала завист от температуры, проверяются тэстером да спичками. Единственное что следить чтоб контакты были в норме пото как сопротивление должно меняться в самом резисторе а не на проводах. А по дальше от силы это тот же бред что и косички для ШД.
ДА, наводка может дать но она столь ничтожна (ибо от 12-24в) что ее ПИД пережует и выплюнет. В таких случаях лезет поговорка в голову: дело было не в бабине а д.. сидел в кабине. Парни не слушайте этих буржуев, вы посмотрите как они из..е.. над своими притерами, а толку? Печатать невдалые напроч.

Да, согласен. Пока был на работе, вспомнил, что на выходах терморезисторов на плате напряжения нет )) Может время Мегатроникса пришло. (( В самый неподходящий момент, как это бывает. Убрал принтер в ящик до прихода Сангинолулы. Руки опустились - за время эксплуатации два коротыша в выбиванием предохранителя, своя жизнь шаговиков и прочие глюки. Как придёт, достану, замеряю сопротивление у контактов терморезисторов.

Sape, это провода термисторов отвалились и сработала защита. Ничего сделать не даст, пока не восстановишь контакт и не отправишь команду M999 принтеру. О чём он и сказал "Fix the error and use M999 to restart"

om2804 писал(а):Sape, это провода термисторов отвалились и сработала защита. Ничего сделать не даст, пока не восстановишь контакт и не отправишь команду M999 принтеру. О чём он и сказал "Fix the error and use M999 to restart"

сразу на двух (на столе и на хотэнде)? Я прозванивал провода, они живы. Попробую поменять на всякий случай. А почему на разъемах платы для термисторов нет напряжения?

у меня на старом принтере было так что сразу два аналоговых порта на меге вылетело
когда коротыш по подогреву стола был (может просто всплески гуляли, а может как то 12V прибежало на аналоговые ноги).
в итоге на RAMPS пришлось перекидывать ноги на свободные

setar писал(а):у меня на старом принтере было так что сразу два аналоговых порта на меге вылетело
когда коротыш по подогреву стола был (может просто всплески гуляли, а может как то 12V прибежало на аналоговые ноги).
в итоге на RAMPS пришлось перекидывать ноги на свободные

Во! Соседние две ноги под напряжением. Как можно перекинуть? Умные люди подсказали, что pins.h идти, но мозгов не хватает ((((

вот пример переноса с 13 -> 9 и с 15 -> 10 ноги:
только если у вас не рампс файл pins соответственно другой, а там по аналогии

Код: Выделить всё • Развернуть

MacBook-Pro-Sergej:Marlin setar$ git show 0553fa794d161dcac264e095f0aa0db8e7a3437f
commit 0553fa794d161dcac264e095f0aa0db8e7a3437f
Author: Sergey Taranenko <setar@roboforum.ru>
Date:   Tue Jun 23 01:06:52 2015 +0300

    setar fix damaged RAMPS

diff --git a/Marlin/pins_RAMPS_13.h b/Marlin/pins_RAMPS_13.h
index 9f4313f..e8542d4 100644
--- a/Marlin/pins_RAMPS_13.h
+++ b/Marlin/pins_RAMPS_13.h
@@ -110,8 +110,8 @@

 #define HEATER_2_PIN       -1

-#define TEMP_0_PIN         13   // ANALOG NUMBERING
-#define TEMP_1_PIN         15   // ANALOG NUMBERING
+#define TEMP_0_PIN         9//13   // ANALOG NUMBERING
+#define TEMP_1_PIN         10//15   // ANALOG NUMBERING
 #define TEMP_2_PIN         -1   // ANALOG NUMBERING

 #if MB(RAMPS_13_EFF) || MB(RAMPS_13_EEF) || MB(RAMPS_13_SF)
@@ -120,7 +120,7 @@
   #define HEATER_BED_PIN     8    // BED
 #endif

-#define TEMP_BED_PIN       14   // ANALOG NUMBERING
+#define TEMP_BED_PIN       15//14   // ANALOG NUMBERING

 #ifdef NUM_SERVOS
   #define SERVO0_PIN         11

Отвалился какой-то термистор (или короткое было, в зависимости от того какой термистор). Один. Скорее всего на хотэнде. Сработала защита. Отрубила всё. И пока вы не устраните проблему и не отправите M999 ничего работать не будет. ТО что перепрошивка не помогает, свидетельствует о том, что пишется какой-то флаг в EEPROM. У меня такое же было. Оказалось, что у термистора отвалилась нога.

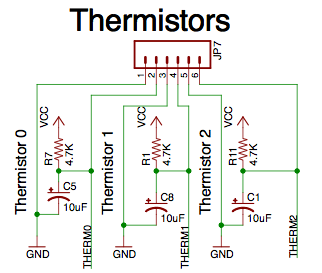

Спалить аналоговый вход можно, если было короткое. В случае с RAMPS это надо сделать на плате. Короткое на самом термисторе пин не спалит. Кроме того, напряжение на клеймах термистора должно быть всегда, т.к. 5 вольт подтянуты через резистор 4.7 КОм. Если этого напряжения нет, то смотрите схему, а не пины.

setar писал(а):вот пример переноса с 13 -> 9 и с 15 -> 10 ноги:
только если у вас не рампс файл pins соответственно другой, а там по аналогии

Код: Выделить всё • Развернуть

MacBook-Pro-Sergej:Marlin setar$ git show 0553fa794d161dcac264e095f0aa0db8e7a3437f
commit 0553fa794d161dcac264e095f0aa0db8e7a3437f
Author: Sergey Taranenko <setar@roboforum.ru>
Date:   Tue Jun 23 01:06:52 2015 +0300

    setar fix damaged RAMPS

diff --git a/Marlin/pins_RAMPS_13.h b/Marlin/pins_RAMPS_13.h
index 9f4313f..e8542d4 100644
--- a/Marlin/pins_RAMPS_13.h
+++ b/Marlin/pins_RAMPS_13.h
@@ -110,8 +110,8 @@



Фуф. Во-первых, спасибо уважаемому сообществу и лично Setar. У меня на пинах 15 и 14 было по нулям, перешил их на соседние ноги, пины 13 и 12 вот этой строчкой для хотэнда и аналогично для стола (пин 11 это термопара по даташиту):

Код: Выделить всё • Развернуть

 #if TEMP_SENSOR_0 == -1
   #define TEMP_0_PIN 11 // ANALOG NUMBERING
 #else
   #define TEMP_0_PIN 13 // ANALOG NUMBERING
 #endif

Там есть еще две связки для термистора TEMP_SENSOR_1 и TEMP_SENSOR_2. Их перешил на умершие ноги 15 и 14, чтобы не было конфликтов.

Датчики заработали. Но следующая напасть - не включается хотэнд. Грею хотэнд газовой горелкой, температура в Пронтерфейсе начинает подниматься. На Мегатрониксе есть выходы под еще 2 хотэнда. Перешил вот эту строчку на пины соседних силовых выходов:

Код: Выделить всё • Развернуть

   #define HEATER_0_PIN 2  //пробовал менять на пин 8 или 9
   #define HEATER_1_PIN 8
   #define HEATER_2_PIN 9
   #define HEATER_BED_PIN 10

Поменял, соотвественно, 2 на 8 или на 9. Напряжения на разъемах не появилось. Тогда там же поменял местами пин стола и на хотэнда (2 с 10). Хотэнд начал разогреваться. Т.е. железо работает. Не могу понять, где туплю и почему не работает хотэнд. Помогите, пожалуйста

Sape писал(а):

setar писал(а):вот пример переноса с 13 -> 9 и с 15 -> 10 ноги:
только если у вас не рампс файл pins соответственно другой, а там по аналогии

Код: Выделить всё • Развернуть

MacBook-Pro-Sergej:Marlin setar$ git show 0553fa794d161dcac264e095f0aa0db8e7a3437f
commit 0553fa794d161dcac264e095f0aa0db8e7a3437f
Author: Sergey Taranenko <setar@roboforum.ru>
Date:   Tue Jun 23 01:06:52 2015 +0300

    setar fix damaged RAMPS

diff --git a/Marlin/pins_RAMPS_13.h b/Marlin/pins_RAMPS_13.h
index 9f4313f..e8542d4 100644
--- a/Marlin/pins_RAMPS_13.h
+++ b/Marlin/pins_RAMPS_13.h
@@ -110,8 +110,8 @@



Фуф. Во-первых, спасибо уважаемому сообществу и лично Setar. У меня на пинах 15 и 14 было по нулям, перешил их на соседние ноги, пины 13 и 12 вот этой строчкой для хотэнда и аналогично для стола (пин 11 это термопара по даташиту):

Код: Выделить всё • Развернуть

 #if TEMP_SENSOR_0 == -1
   #define TEMP_0_PIN 11 // ANALOG NUMBERING
 #else
   #define TEMP_0_PIN 13 // ANALOG NUMBERING
 #endif

Там есть еще две связки для термистора TEMP_SENSOR_1 и TEMP_SENSOR_2. Их перешил на умершие ноги 15 и 14, чтобы не было конфликтов.

Датчики заработали. Но следующая напасть - не включается хотэнд. Грею хотэнд газовой горелкой, температура в Пронтерфейсе начинает подниматься. На Мегатрониксе есть выходы под еще 2 хотэнда. Перешил вот эту строчку на пины соседних силовых выходов:

Код: Выделить всё • Развернуть

   #define HEATER_0_PIN 2  //пробовал менять на пин 8 или 9
   #define HEATER_1_PIN 8
   #define HEATER_2_PIN 9
   #define HEATER_BED_PIN 10

Поменял, соотвественно, 2 на 8 или на 9. Напряжения на разъемах не появилось. Тогда там же поменял местами пин стола и на хотэнда (2 с 10). Хотэнд начал разогреваться. Т.е. железо работает. Не могу понять, где туплю и почему не работает хотэнд. Помогите, пожалуйста

Мне можно присваивать почётный орден осла первой степени. Оказалось, выгорел предохранитель на входе. Я вроде замерял и прозвонил его. Когда перебрал все враинаты, понял, что виноват какой-то предохранитель. Нашёл схему Мегатроникса, там предохранителя всего два - на входе питания и на выходе на ЮСБ. Отдельный луч ненависти Мегатрониксу. Почему-то с выгоревшим предохранителем работает нагрев стола, а экструдер и двигатели нет. Повесьте все на предохранитель. В результате долго ломал голову. Сейчас все заработало.

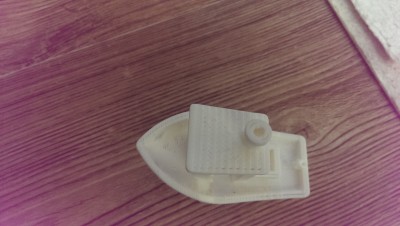

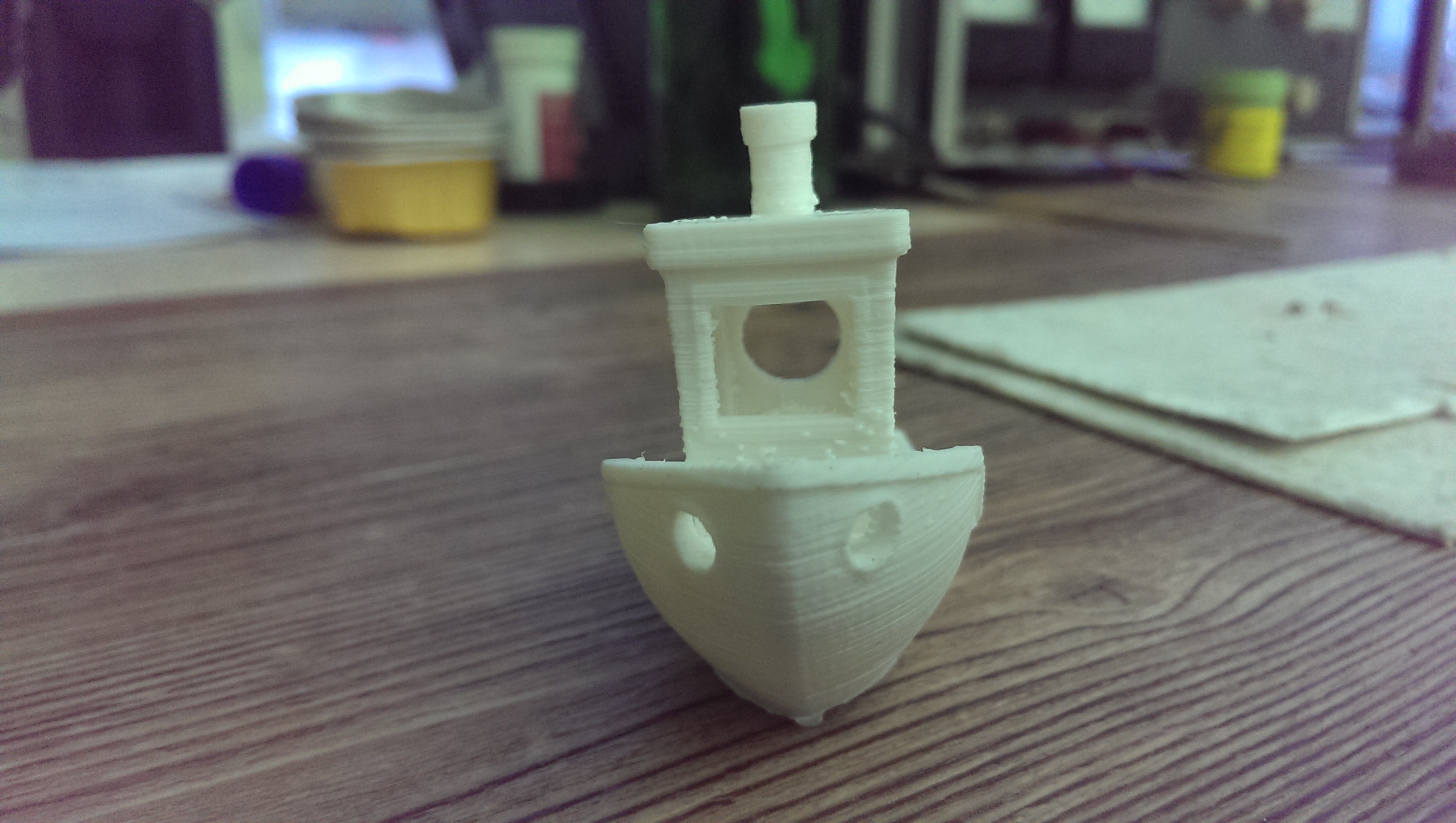

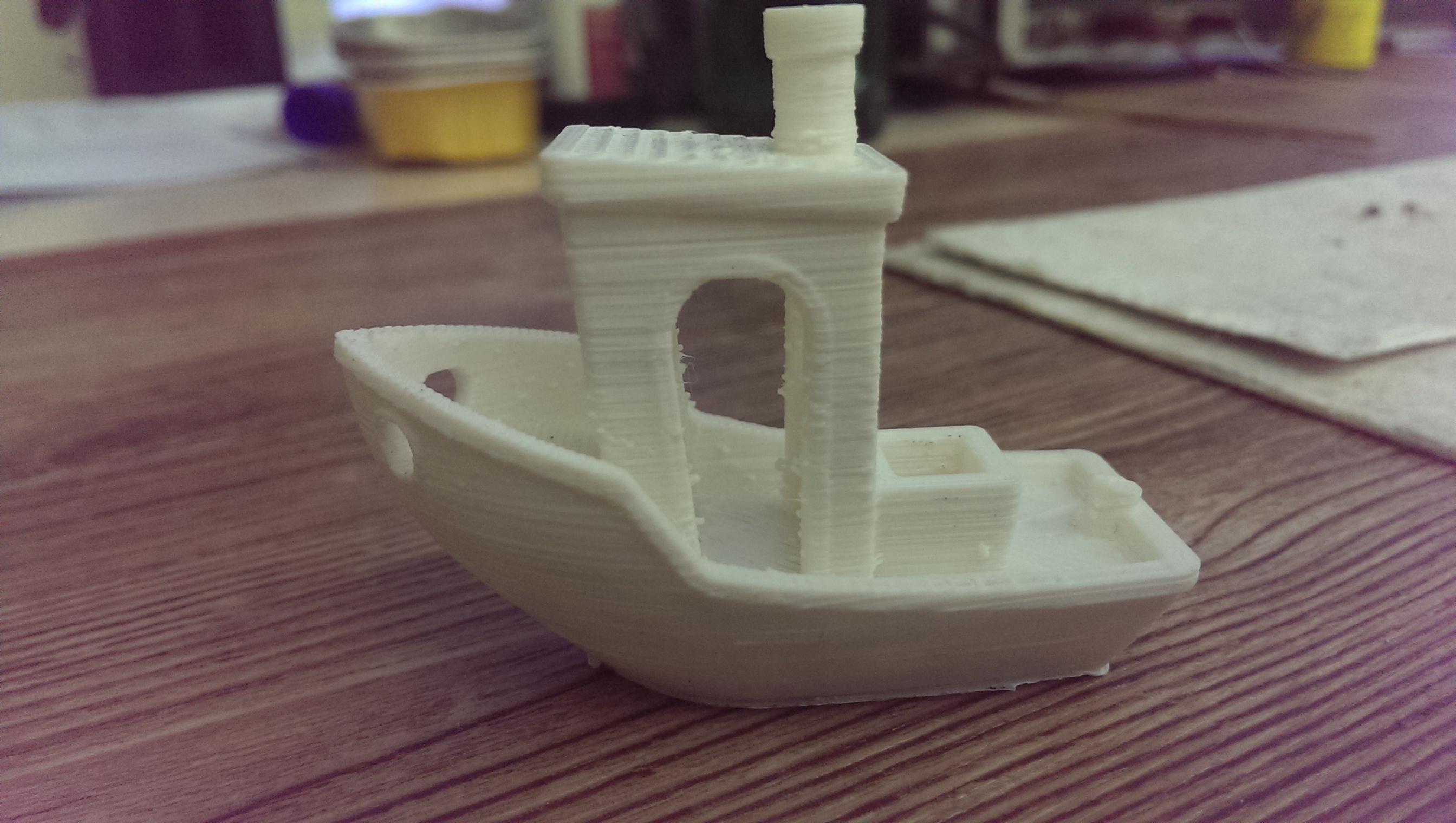

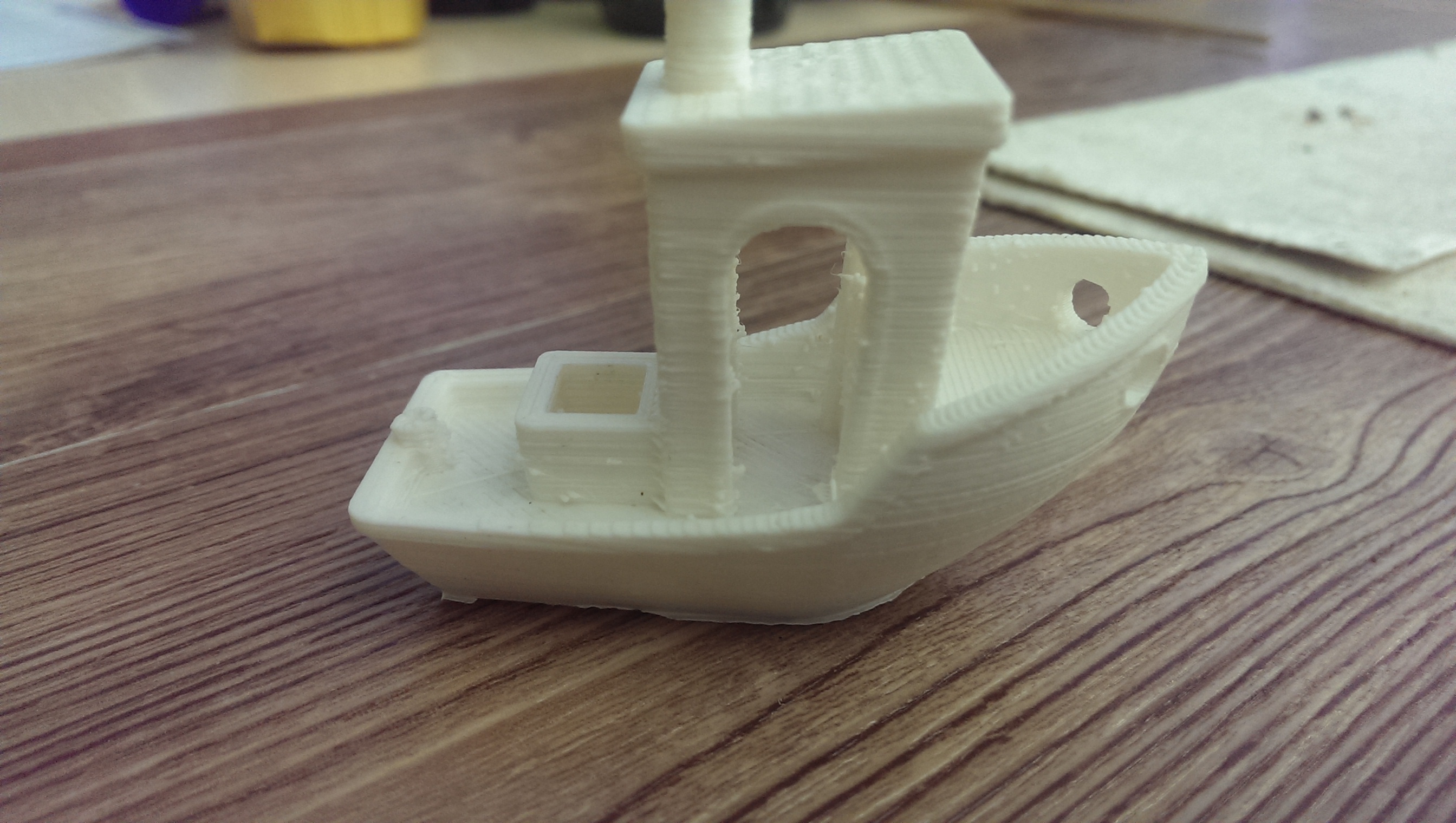

Уважаемое сообщество ))) прощу помощь в решении проблем по печати. Имею принтер P3steel плата мегатроникс v2, прошивка марлин, боунден хот энд e3d v6 трубка проходит через весь термобарьер(Китай), на хотэнде стоит термопара. Печатаю пластиком fd abs 1.75. Настройка слайсера : высота слоя .19 , в скорость 40 ,сопло 0.4

Друзья, “забавная штука”, с высотой изделий.
Высота изделия 16 см печатается соответствующим размером при установленой толщине слоя 0.4 мм.
При смене на толщины и иных размеров (меня потянуло к гигантизму) например 0.8мм или , 1мм итоговая высота изделия уменьшилась до 9 см, в просмотре слайсера вид нормальный, а изделие простое – вазоподобное, будто смасштабировало по оси z, при этом подача прутка сохранялась, создавая боковые выдавливания.
Попытался с цилиндром такой же трюк проделать - тоже самое.
Prusa i3
Repetier –host v1.6.0
Пруток 3 мм сопло 2мм
Что то с шагами либо прошивкой, какие мысли ?
