3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 21 мар 2016, 14:35

Как ведёт себя температура при этом? Возможно что с контактом термистора и срабатывает защита? Может вообще контакт пропадает где-то.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение domovoy9991 » 22 мар 2016, 05:42

В начале,когда это началось,падала температура.Понятно что при отсутствии нагрева двигатель останавливается.Но при холостом запуске,т.е.когда включаю нагрев из программы,температура стабильная,но двигатель начинает проскакивать,причём если пытаюсь помочь подаче вручную,нить проходит без сопротивления.Вот и непонятно,что происходит.Помогите разобраться.
domovoy9991

Сообщения: 21
Зарегистрирован: 24 авг 2015, 12:49

Re: 3D печать , типовые проблемы и методы устранения

Сообщение tesla » 30 мар 2016, 02:03

domovoy9991 писал(а):В начале,когда это началось,падала температура.Понятно что при отсутствии нагрева двигатель останавливается.Но при холостом запуске,т.е.когда включаю нагрев из программы,температура стабильная,но двигатель начинает проскакивать,причём если пытаюсь помочь подаче вручную,нить проходит без сопротивления.Вот и непонятно,что происходит.Помогите разобраться.


Было и у меня такое же. Копать нужно в двух направлениях.
1. Экструдер! Хорошо охлаждать верх, и корректно нагревать низ. Нить, подавая руками в экструдер, должна легко "выдавливаться". Если прикладываешь усилие, значит проблема в экструдере.
2. Проблема с драйвером или неверно выставлен ток. Либо завышен, либо наоборот. Верни в среднее положение.
Printer: RepRap Prusa i3 Акриловый
Firmware: Marlin
Host: Repetier v1.6.0
Slicer: Slic3r v1.2.9
Filament: ABS - 1.75, PLA - 1.75
Nozzle: 0.4 mm
Electronics: MKS Gen-2Z v1.2
Аватара пользователя
tesla

Сообщения: 11
Зарегистрирован: 01 фев 2016, 10:13
Откуда: Самара
Skype: mute-geek

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 30 мар 2016, 02:30

Кстати сегодня подобный эффект словил на своем новом принтере. До этого экспериментировал и всё было нормально но не печатал т.к. пробка была в термобарьере, сегодня получил с тефлоном (термобарьер в смысле), поменял и всё пошло на ПЛА, но... стал то отключаться терморезистор стола то терморезистор хотэнда... Всё это время принтер просто стоял и ждал термобарьер. Что случилось - х.з. Потом вроде нормально напечатал первую детальку и за 20мин ни разу не сбросилась температура.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ShadowOleg » 07 май 2016, 00:42

не понравилось мне качество некоторых моделей то дырка, то наоборот перебор, занялся калибровкой.
corexy, прямая подача прутка, скорость печати 100мм/с, сопло 0,3(в слайсере также 0,3), слайсер slic3r, высота слоя 0,2, периметр 1, заполнение 0, заполнение верха низа 0, температура печати 230(рабочий диапазон мерян термопарой мультиметра на 10-15 меньше), коэфициент подачи прутка 1(калиброван при прогоне 100мм прогоняет реально 99-100мм), остальные параметры по дефолту.

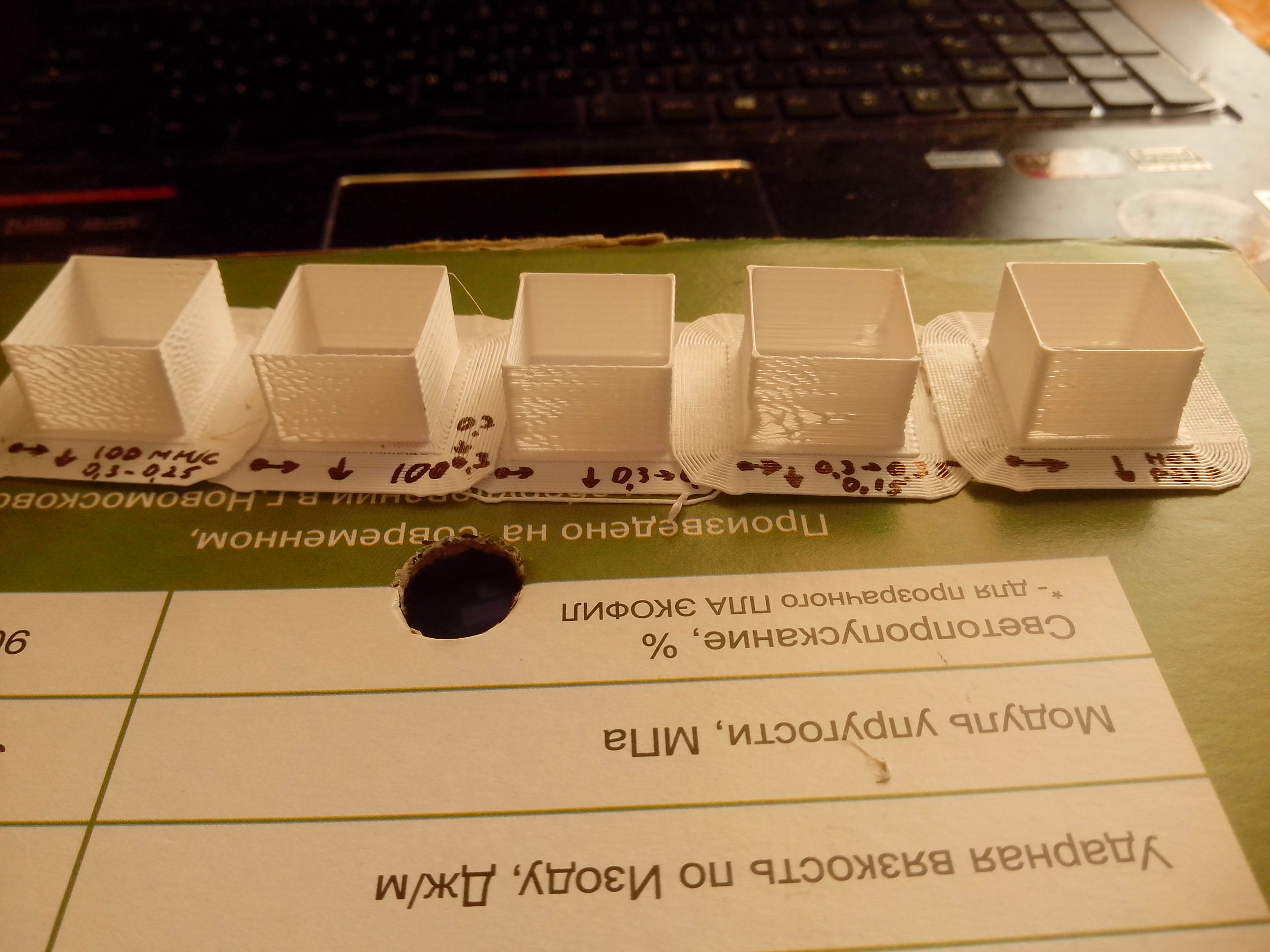

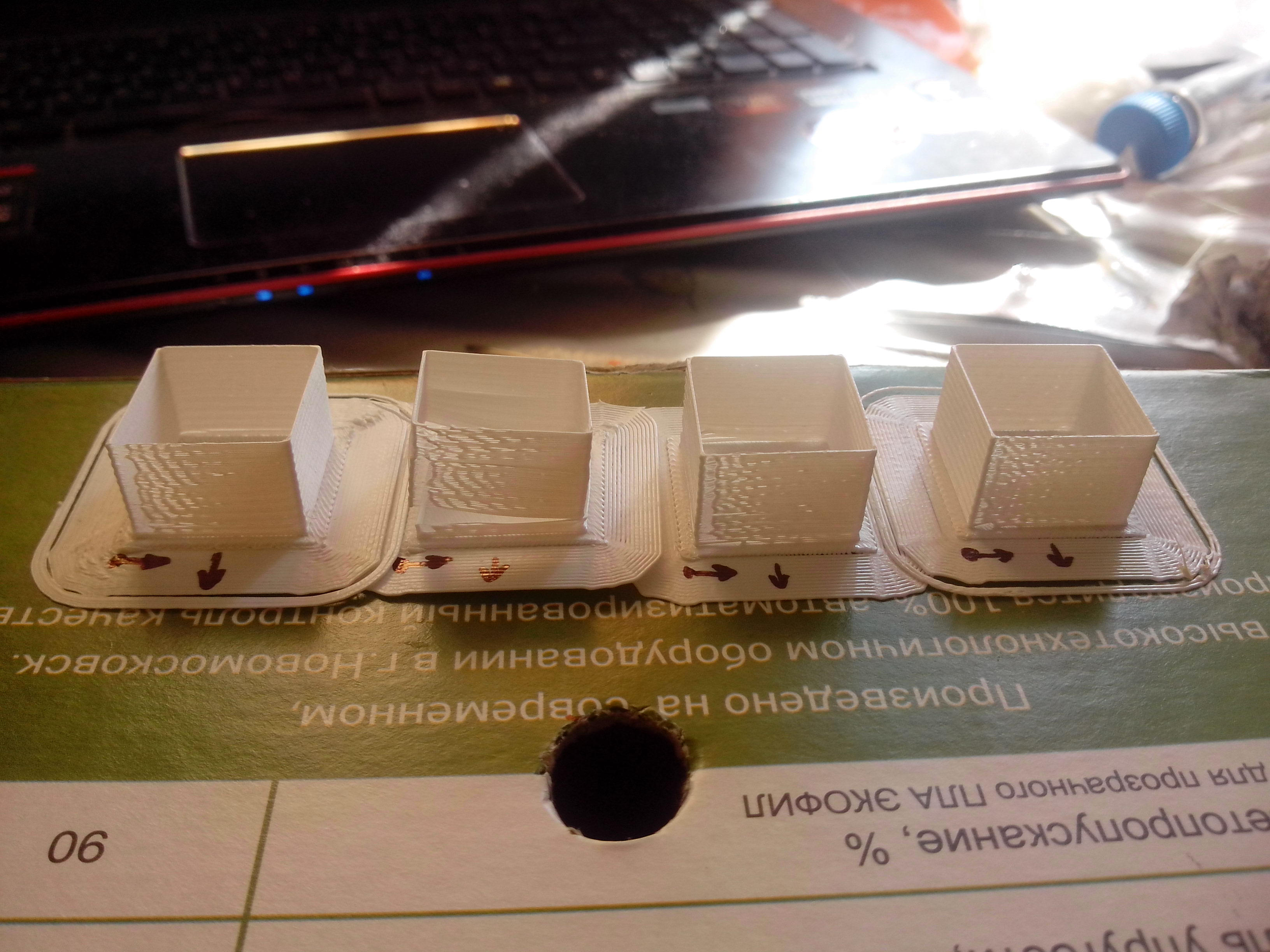

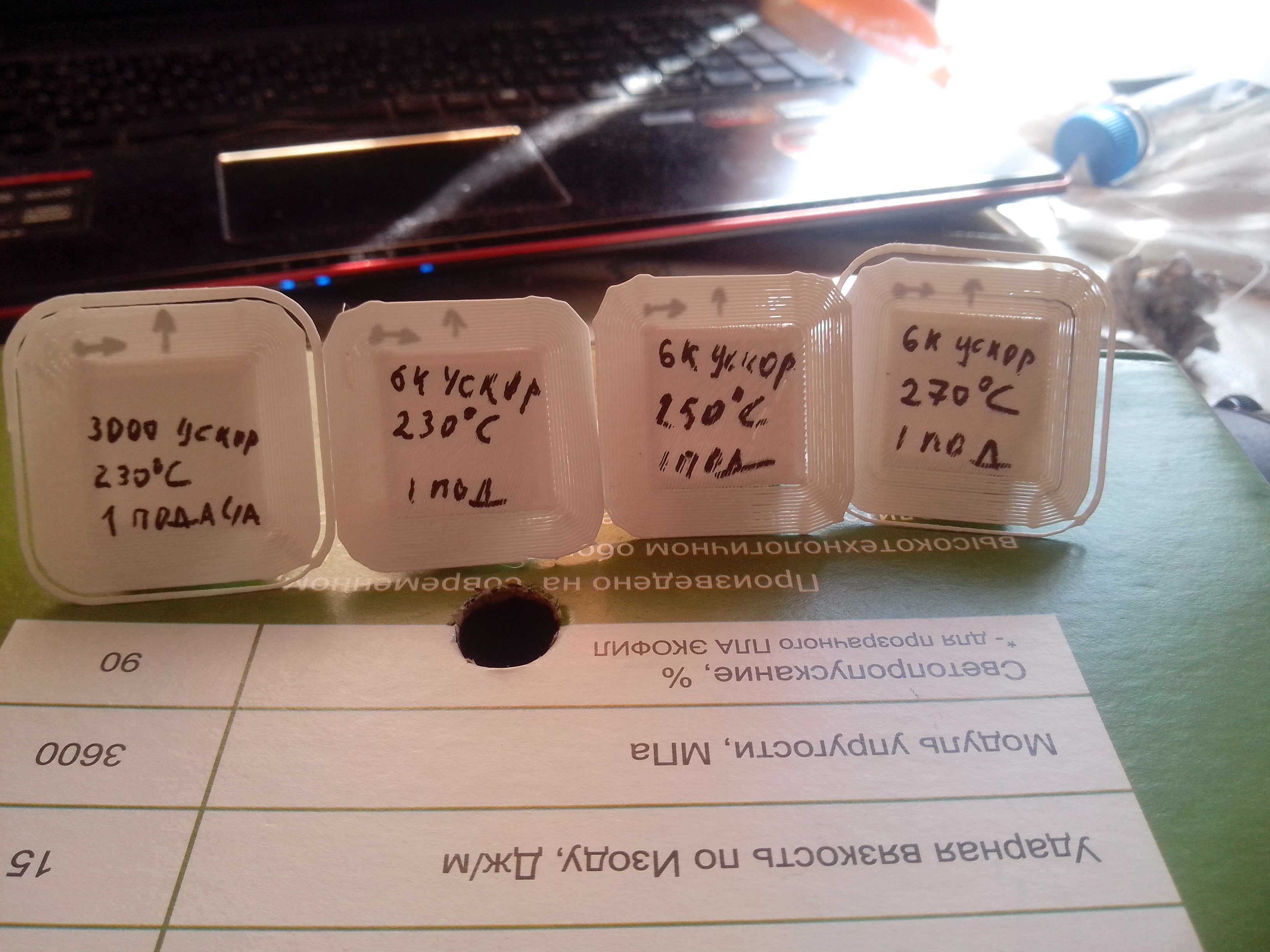

слева направо, напечатал первую, стрелка с точкой показывает напраление и начало печати слоя, видна значительная недоэкструзия в начале печати, слои остальных трех сторон в норме.
погрешил на маленькое ускорение экструдера, перепрошил марлина изменил с 3000мм/с^2 на 6000мм/с^2, напечатал вторую никаких изменений.
погрешил на низкую температуру(реально низкая вертикальные слои достаточно не сцеплялись).
поднял до 250С напечатал третью, уже лучше, слои вертикально сцеплены гораздо лучше не рвутся при сминании кубика.
поднял до 270С напечатал четвертую, еще лучше, но всерно недоэкструзия в начале слоя остается. выше думаю не стоит по мультиметру реально 255С показывает.

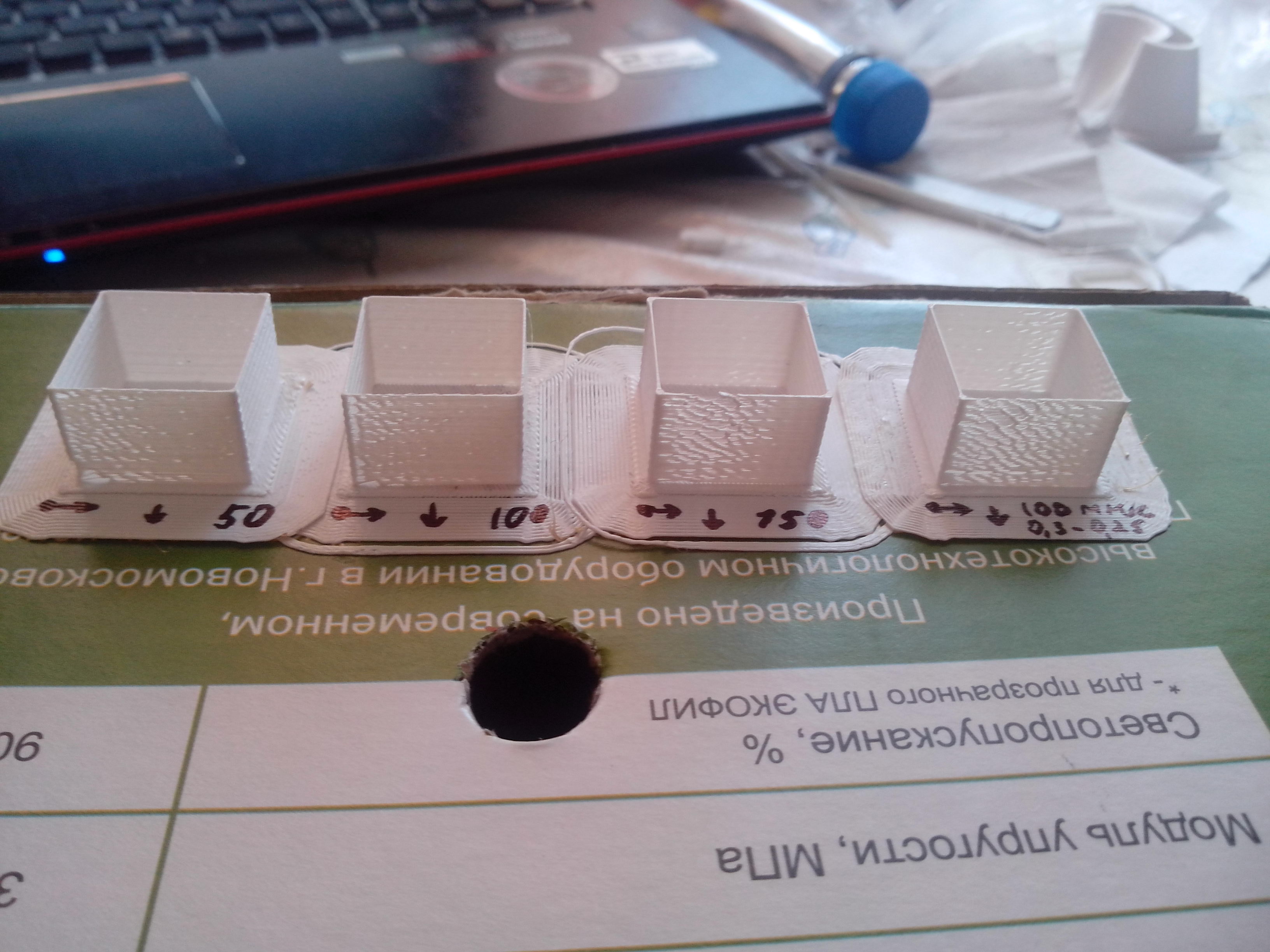

погрешил на скорость печати.

температура 270С, остальные параметры остаются темиже
вторая из первого теста при скорости 100мм/с температуре 270С
первую тестовую напечатал на скорости 50мм/с, ничего не поменялось
третья напечатана на скорости 150мм/с, значительное ухудшение, отсюда могу сделать вывод о нармальной рабочей скорости печати в 100мм/с.
попробую значение размера сопла.
четвертая напечатана скоростью 100мм/с, 270С, соплом 0,3мм но в слайсере выставил значение сопла в 0,25мм, огромное ухудшение качества(на задней стенке появились дыры).
помогите настроить качественную печать.
CoreXY Mega2560 0,3mm
Аватара пользователя
ShadowOleg

Сообщения: 136
Зарегистрирован: 06 янв 2016, 01:49
Откуда: Рязань

Re: 3D печать , типовые проблемы и методы устранения

Сообщение kochevnik » 08 май 2016, 23:34

Я калибруюсь и работаю в сиплифае. Там можно выставить на стол например 100 кубиков и задать разные параметры и запустить это все одной печатью.
Например ряды с экструзией 120%-70%, а строки со скоростями или температурами. Утром остается только выбрать идеальный вариант (варианты).
kochevnik

Сообщения: 206
Зарегистрирован: 21 фев 2016, 17:25

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 09 май 2016, 01:01

Так и что куда крутить то? Какая разница в чём, надо знать "что" и в какую сторону.
У меня было подобное как на фото, но не в таком виде. Просто после смены направления или, например, когда вертикально решётка печаталась в корпусе... Некоторые части были как бы с недоэкструзией. Вариантов и причин много.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 09 май 2016, 09:29

Думаю, ретракт неправильно настроен
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение unigenum » 10 май 2016, 03:56

ShadowOleg писал(а):не понравилось мне качество некоторых моделей то дырка, то наоборот перебор, занялся калибровкой.
corexy, прямая подача прутка, скорость печати 100мм/с, сопло 0,3(в слайсере также 0,3), слайсер slic3r, высота слоя 0,2

погрешил на маленькое ускорение экструдера, перепрошил марлина изменил с 3000мм/с^2 на 6000мм/с^2, напечатал вторую никаких изменений.

попробуйте с такими настройками: при сопле 0.3 ширину экструзии ставить не меньше 120%, т.е. 0.4мм, а высоту слоя не выше половины диаметра сопла, т.е. 0.15.
ускорение на экструдер ставьте сразу 9000. при этом обязательно чистить еепром после перепрошивки, иначе настройки будут действовать старые, оставшиеся в еепром, и изменений будет незаметно.
температуру задирать не имеет смысла выше нормальной свариваемости слоев, выше только дополнительные косяки полезут.
скорость ретракта тоже задирать сильно не надо, иначе вместо втягивания получится разрыв внутри и эффект от ретракта получается 0. для прямой подачи 30-40мм/сек максимум.

у меня случалась полностью аналогичная ситуёвина с началом периметров и недоэкструзией. при этом настройки во многом совпадали. вроде как удалось победить, победные настройки обозначил выше. хотя все зависит от конструкции экструдера, причем конкретного экземпляра.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ShadowOleg » 10 май 2016, 10:29

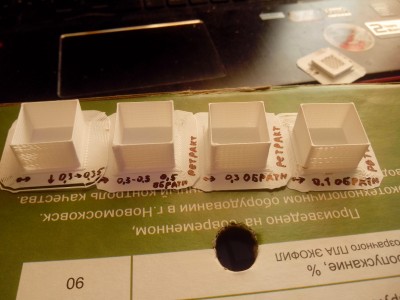

пасиб за ответы, настроил сам в субботу вечером.

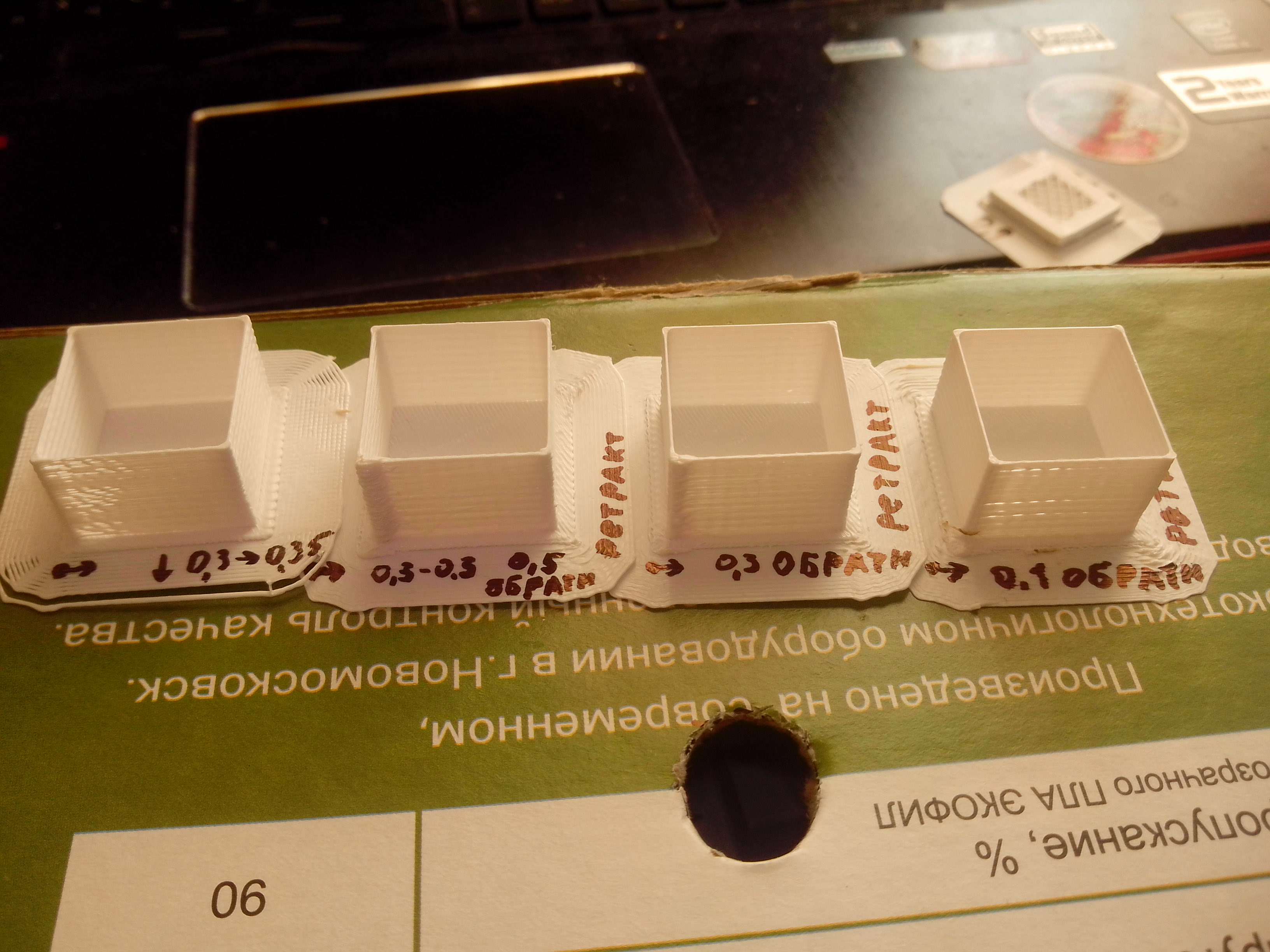

попробовал в слайсере выставить разные диаметры сопла

сопло 0.25, сопло 0.3, сопло 0.35, сопло 0.35 и толщина слоя 0.15, безрезультатно.

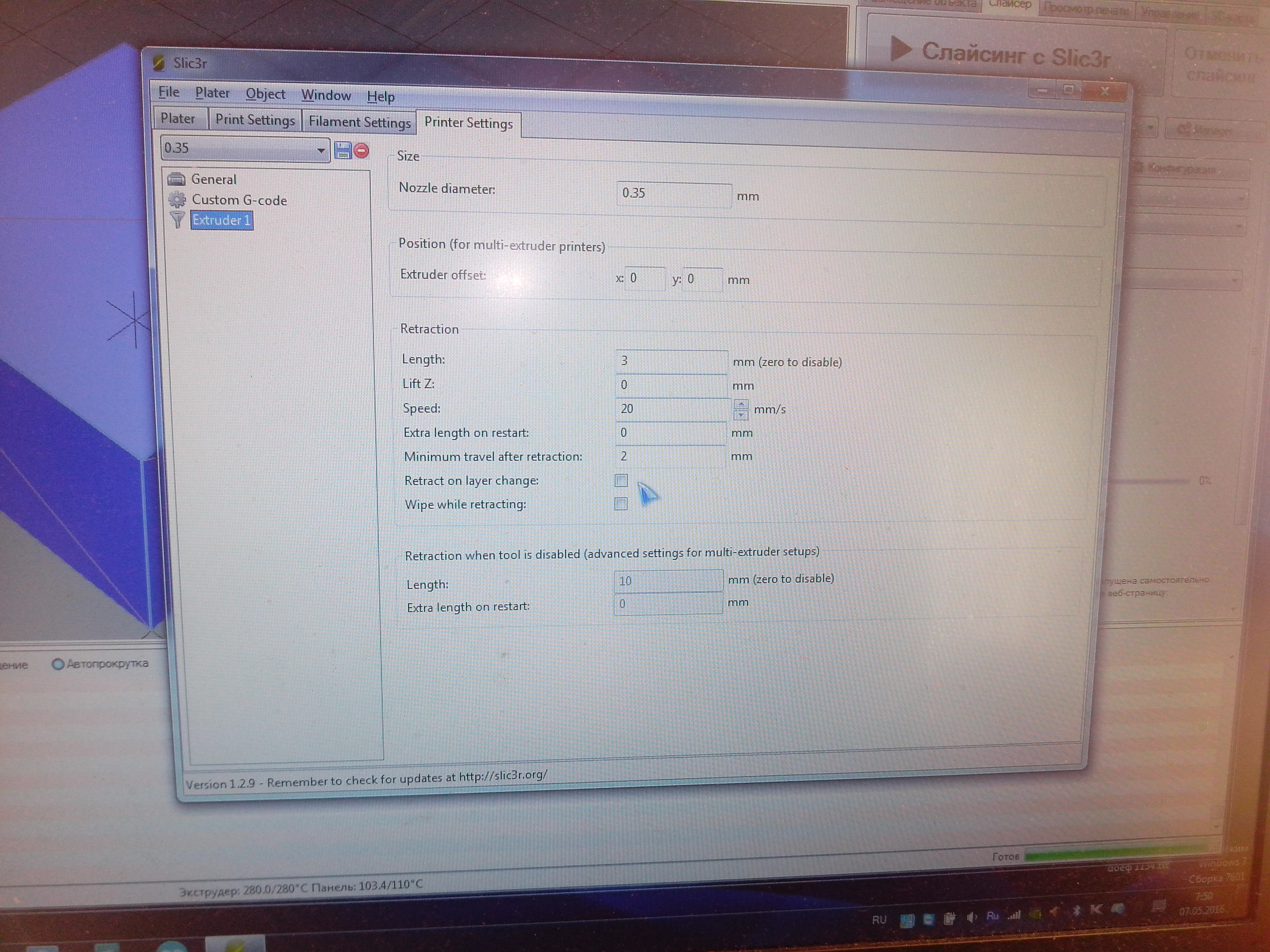

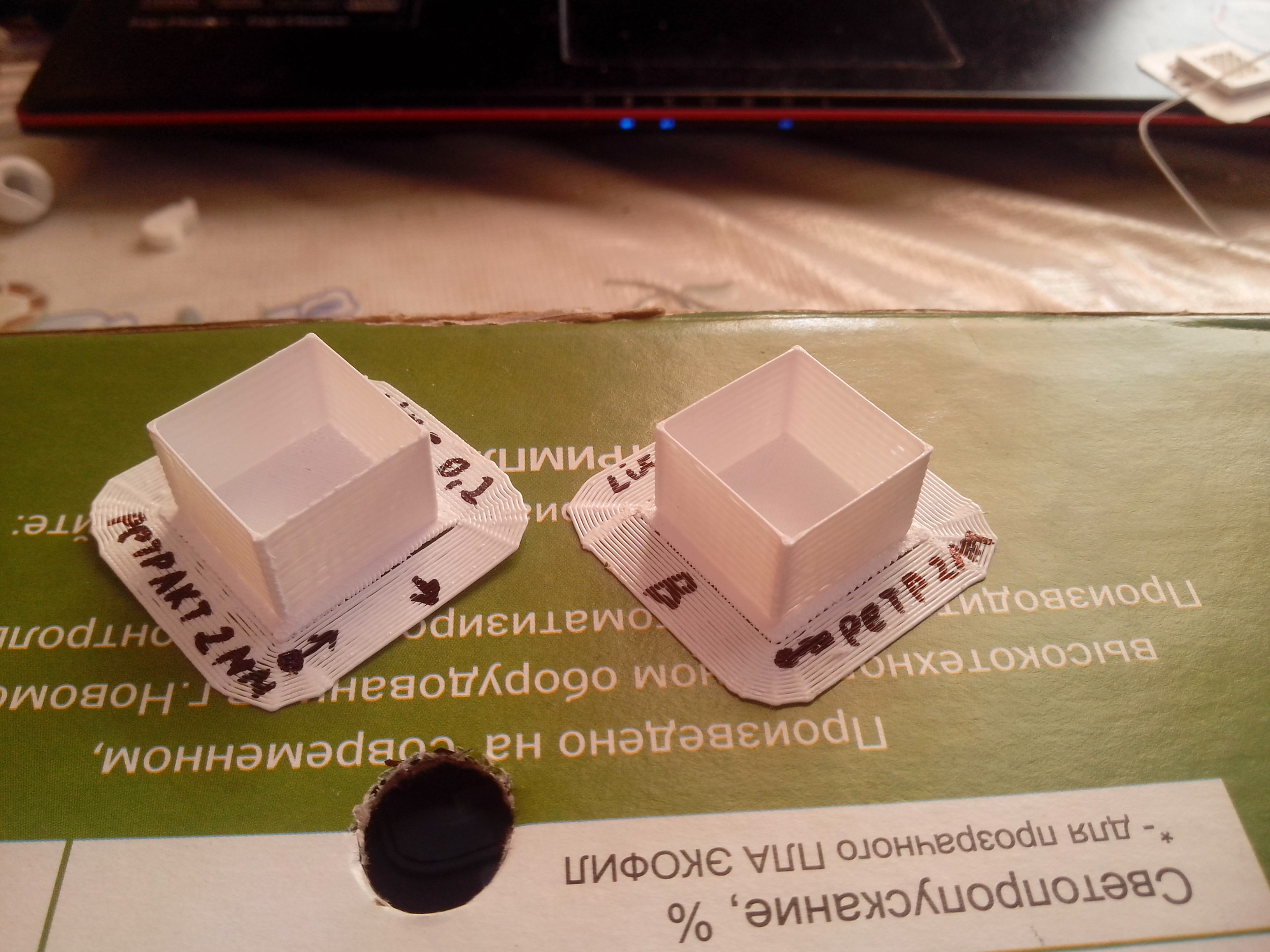

и тут мя вспомнило, что ставил галку ретракта на перемещение меж слоями по вертикали

скинул галку и все ок.

настроил количество дополнительного пластика после ретракта(extra length on restart), перед началом печати и все стало ок.

вполне достаточно 0.05-0.08, на четвертом это недостаточное сцепление меж слоев+забыл обдув включить
и сам ретракт настроил скорости ток надо прибавить
CoreXY Mega2560 0,3mm
Аватара пользователя
ShadowOleg

Сообщения: 136
Зарегистрирован: 06 янв 2016, 01:49
Откуда: Рязань

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 10 май 2016, 13:57

Ну до "всё ок" еще далеко конечно, но уже можно что-то печатать.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Diffid » 14 май 2016, 03:25

Возможно кому то будет полезным.
Менял хотэнд: вместо оригинального e3d- два китайских, и не обратил внимание на то, что термисторы другие. Какое то время печатал так и связывал падение качества печати с китайскими комплектующими :D .

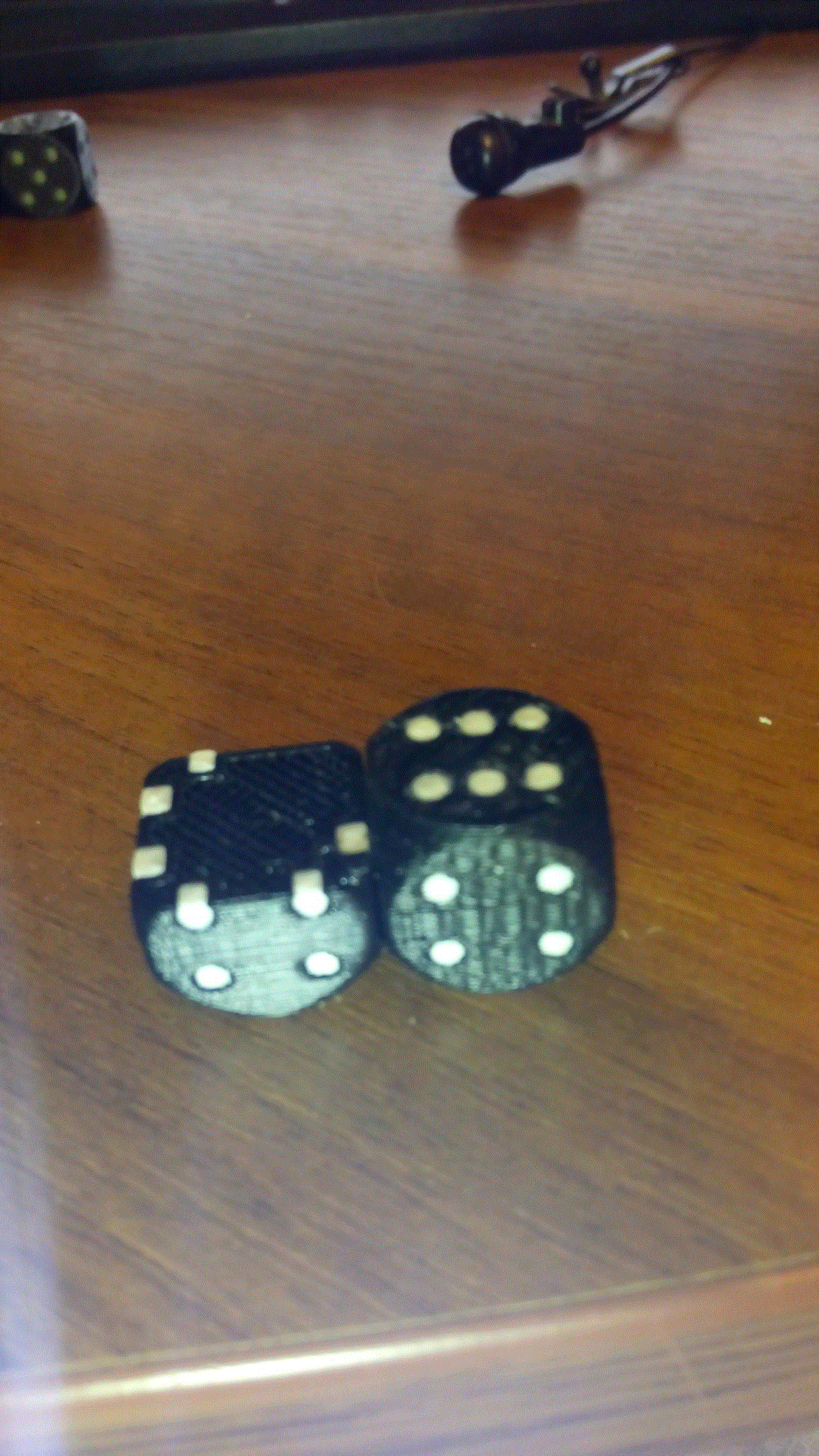

И вот, наконец, сегодня мне открылась истина и был исправлен тип термисторов в прошивке с 1 на 11. Разницу видно на фото: левый с правильно выставленным, правый не правильный.
С неправильным сильно гуляла температура: +-3 градуса.
Вложения
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение maxvalin » 14 май 2016, 11:38

3градуса а разница действительно существенна!
Слушайте, а вы случайно не на вулканы поменяли? сопла вулканы. Просто интересно как они без тефлона работают.
maxvalin

Сообщения: 132
Зарегистрирован: 03 апр 2015, 19:34
Откуда: маленькая страна в центре Европы, (в КВН-е)
прог. языки: с

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Diffid » 14 май 2016, 11:47

Обычные е3D v5, сверлил радиатор, чтоб пропихнуть тефлон от шестерни до сопла. Цельнометаллический термобарьер был на родном e3D v6, не переваривал PLA.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ShadowOleg » 18 май 2016, 16:47

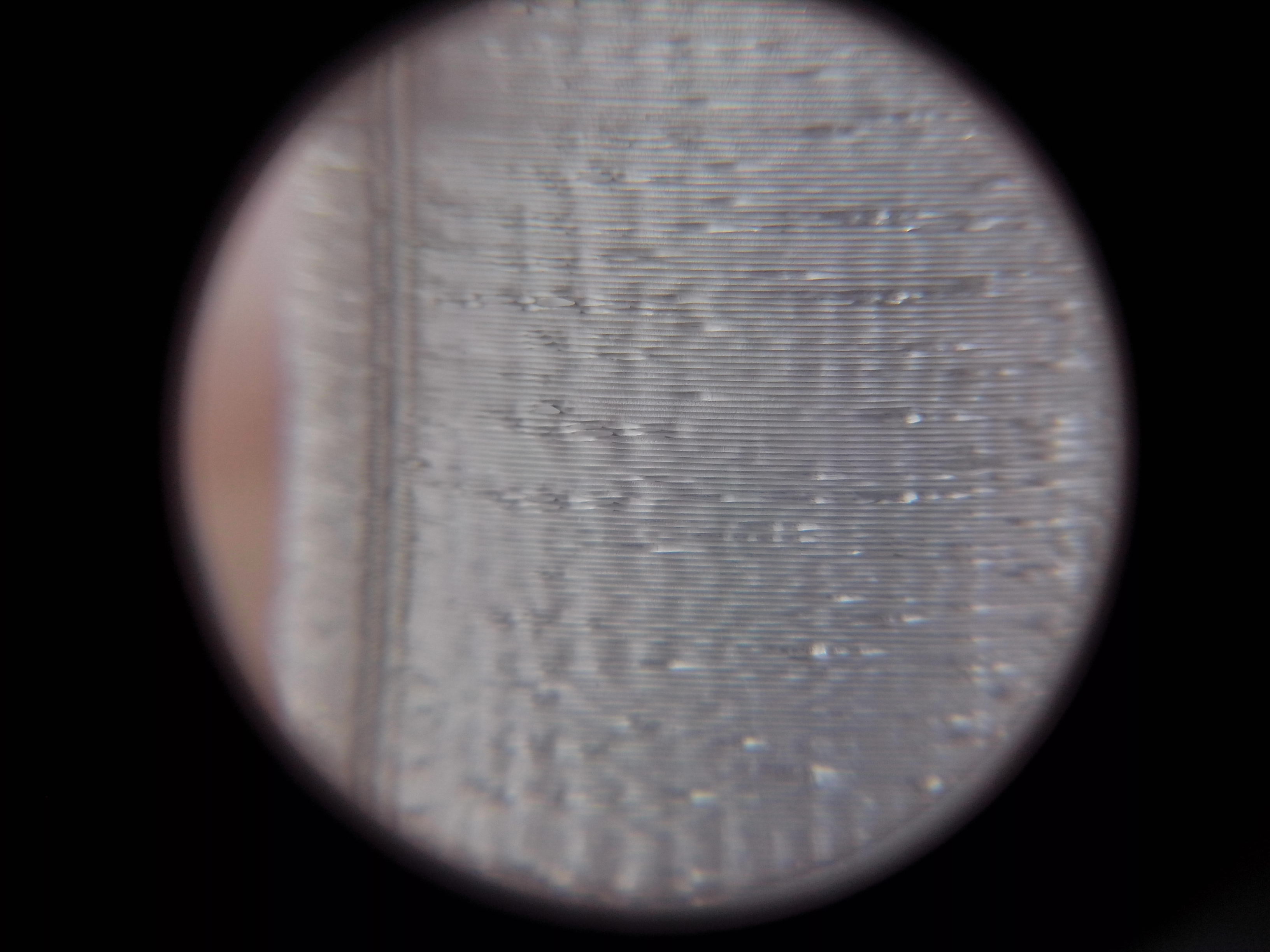

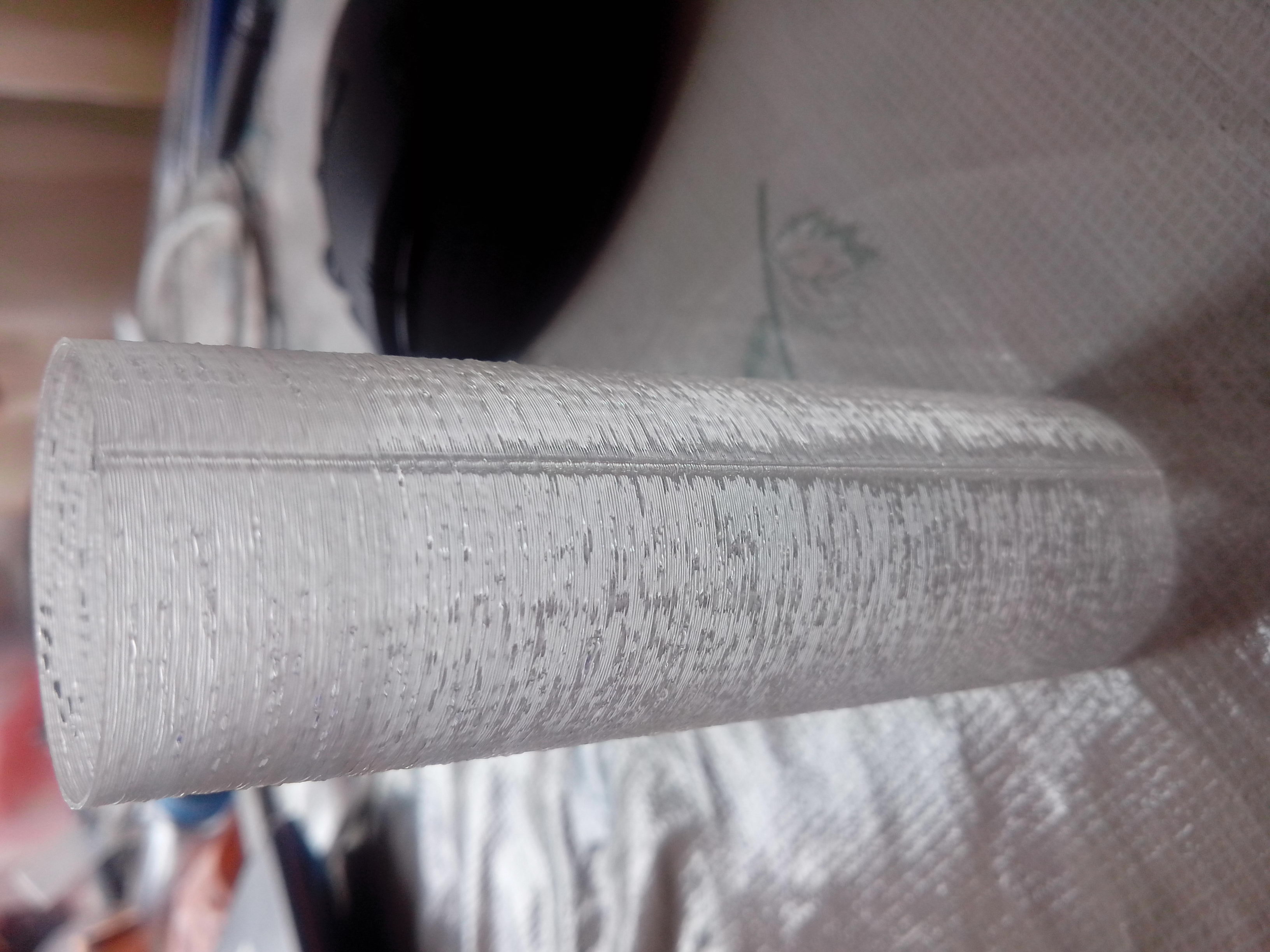

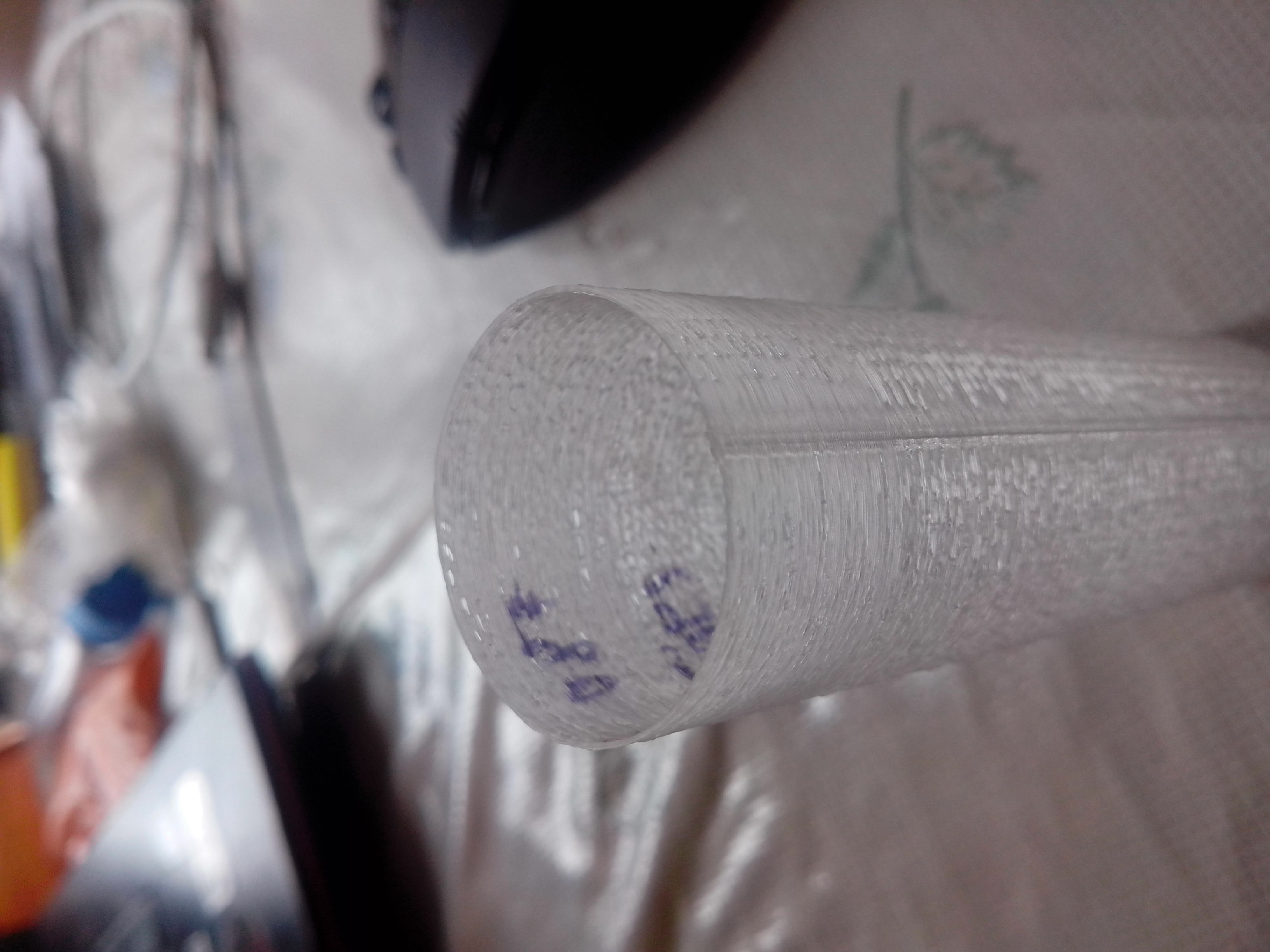

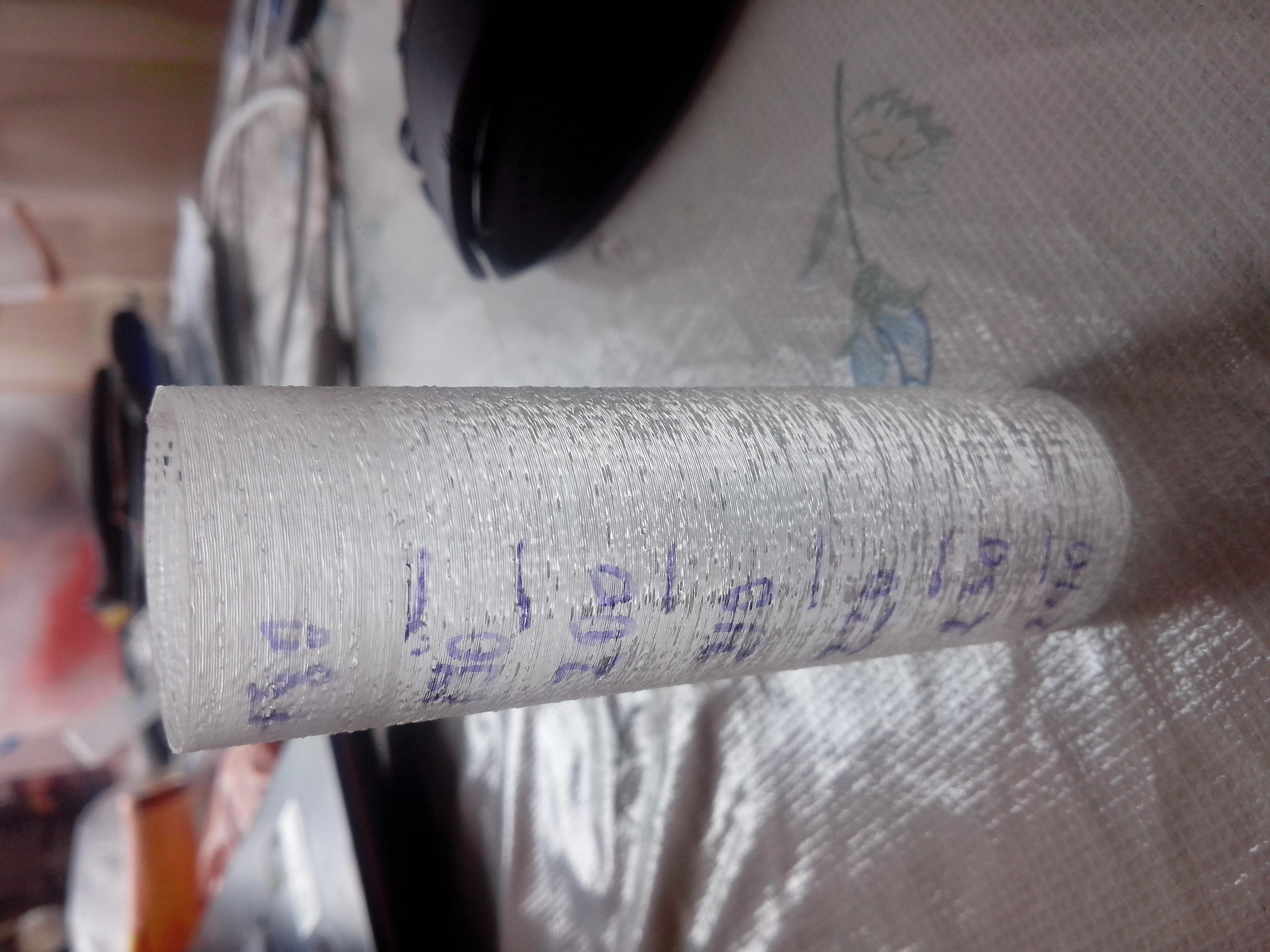

подскажите в чем проблема печати, поверхность однопериметровой трубы диаметром 30мм.
в слоях рандомно появляются участки с недоекструзией (тонкая толщина и даже разрывы)на фотках видны светлыми точками и переэкструзией (утолщения в стенке) на фотках видны темными точками. переэкструзий значительно больше.
на следы насечки от шестеренки экструдера не похоже, слишком маленькая длинна этих неправильных экструзий, мм и меньше.
снижение скорости в 2 раза результата не дает.
проявляется на всех пластиках ABS, PLA, прозрачный PLA, нейлон(тримерная леска 1.6мм). на нейлоне вроде как меньше этих дефектов.
сопло 0,3мм


и как избавиться от шва(утолщение стенки в 2-3 раза) по вертикали в месте перехода слоя, аналогичная проблема(перебор с пластиком) на углах квадрата приводящая к скруглению углов.
крутил ретракт и скорость ретракта положительного результата нет.


думал на гигроскопичность, но не на всех же 4 пластиках, да и PLA вроде не сильно гигроскопичен
CoreXY Mega2560 0,3mm
Аватара пользователя
ShadowOleg

Сообщения: 136
Зарегистрирован: 06 янв 2016, 01:49
Откуда: Рязань

Пред.След.
