Re: 3D печать , типовые проблемы и методы устранения

Сообщение RoninDev » 27 май 2015, 13:17

Это я сделал. Не помогает. Как загибался так и загибается. Еще уменьшил в процессе печати скорость до 50%.. Печатал слой очень медленно, все равно загиб идет и только на "отрицательных углах". Печатал вот это: http://www.thingiverse.com/thing:11978 там где 4 сразу
Аватара пользователя
RoninDev

Сообщения: 207
Зарегистрирован: 22 янв 2015, 10:33
прог. языки: kotlin, golang, java, c#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение unigenum » 27 май 2015, 14:17

тоже с этим воевал. пластик загибается не зависимо от скорости печати слоя. он загибается или даже ёжится от горячего сопла. и, кстати, чем медленней скорость, тем дольше горячее сопло находится над тонким навесным участком, и тем сильнее он загибается. похоже, это свойство пластика, конкретного образца от конкретного производителя.
проблему решил обдувом. именно точечный обдув тонкими струями строго под кончик сопла. прицеливал с помощью "дыма" от электронно сигареты. если повесить просто вентилятор на общий обдув или зону печати, то вилезут другие проблемы.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: 3D печать , типовые проблемы и методы устранения

Сообщение RoninDev » 27 май 2015, 14:22

Спасибо, именно такого ответа я и ждал. Буду делать точечный обдув с использованием компрессора для аквариумов. Спасибо!
И еще вопрос вдогонку =) Slic3r можно будет научить чтобы он включал обдув только в таких местах (отрицательные углы и мосты)? Или он это и так по умолчанию делает?
Аватара пользователя
RoninDev

Сообщения: 207
Зарегистрирован: 22 янв 2015, 10:33
прог. языки: kotlin, golang, java, c#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение --Light-- » 06 июн 2015, 16:19

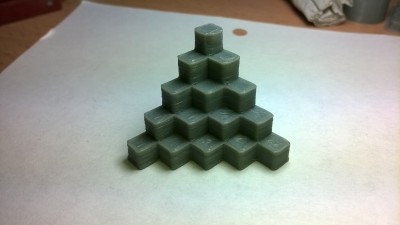

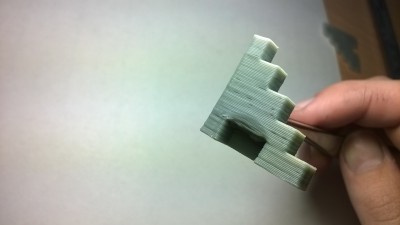

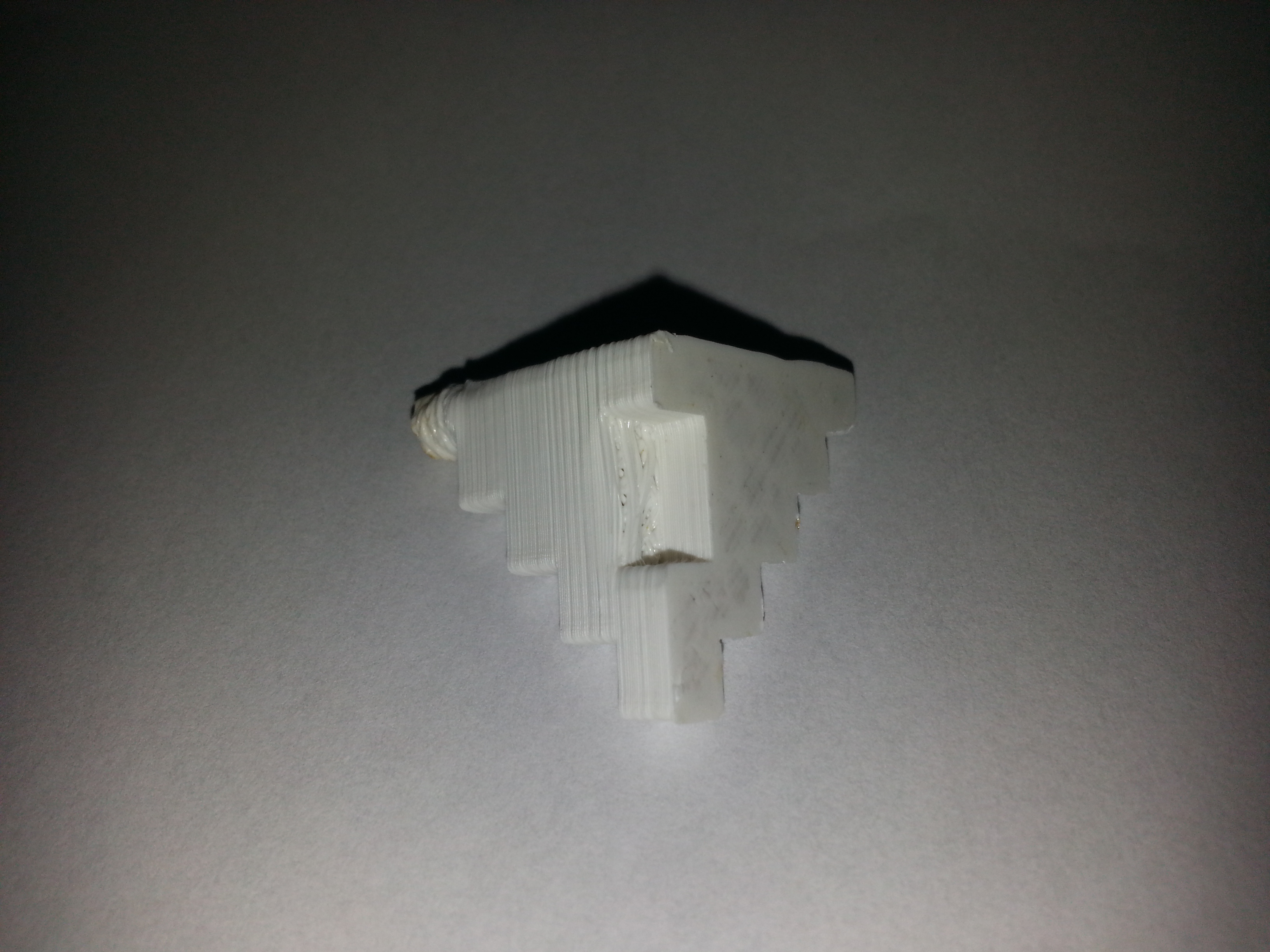

Здравствуйте, собрал себе prusa still
печать выявляла ряд дефектов

верхние 2 ступени с полным заполнением, остальные около 50% сотовая структура
материал PLA
температура сопла 200С
стол холодный
обдува нет

какие параметры покрутить для получения более качественной печати, буду признателен за помощь
--Light--

Сообщения: 11
Зарегистрирован: 27 фев 2015, 22:15

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 06 июн 2015, 21:52

температуру уменьшать 160-180С
дальше смотреть, похоже еще механика по ремням люфтит.
что за ремень ? зуб трапеция похоже
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение --Light-- » 08 июн 2015, 00:45

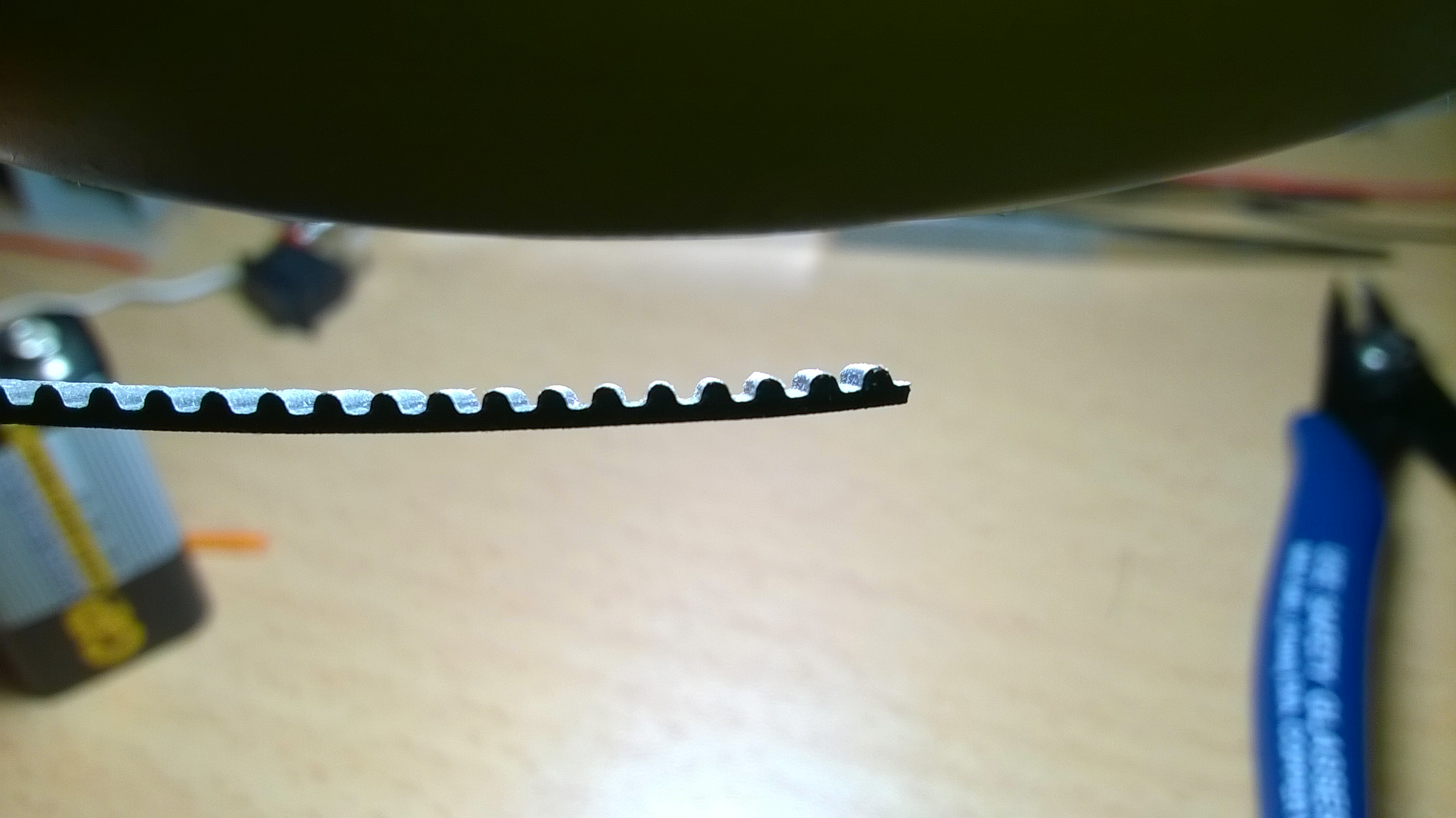

setar писал(а):что за ремень ? зуб трапеция похоже

GT2 6мм
Вложения
--Light--

Сообщения: 11
Зарегистрирован: 27 фев 2015, 22:15

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 08 июн 2015, 10:45

ремень правильный, значит смотрите жесткость механики - на фото явно видно угол больше 90 градусов там где он должен быть прямым.
хотя это может быть и усадка PLA после печати так подтягивает
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

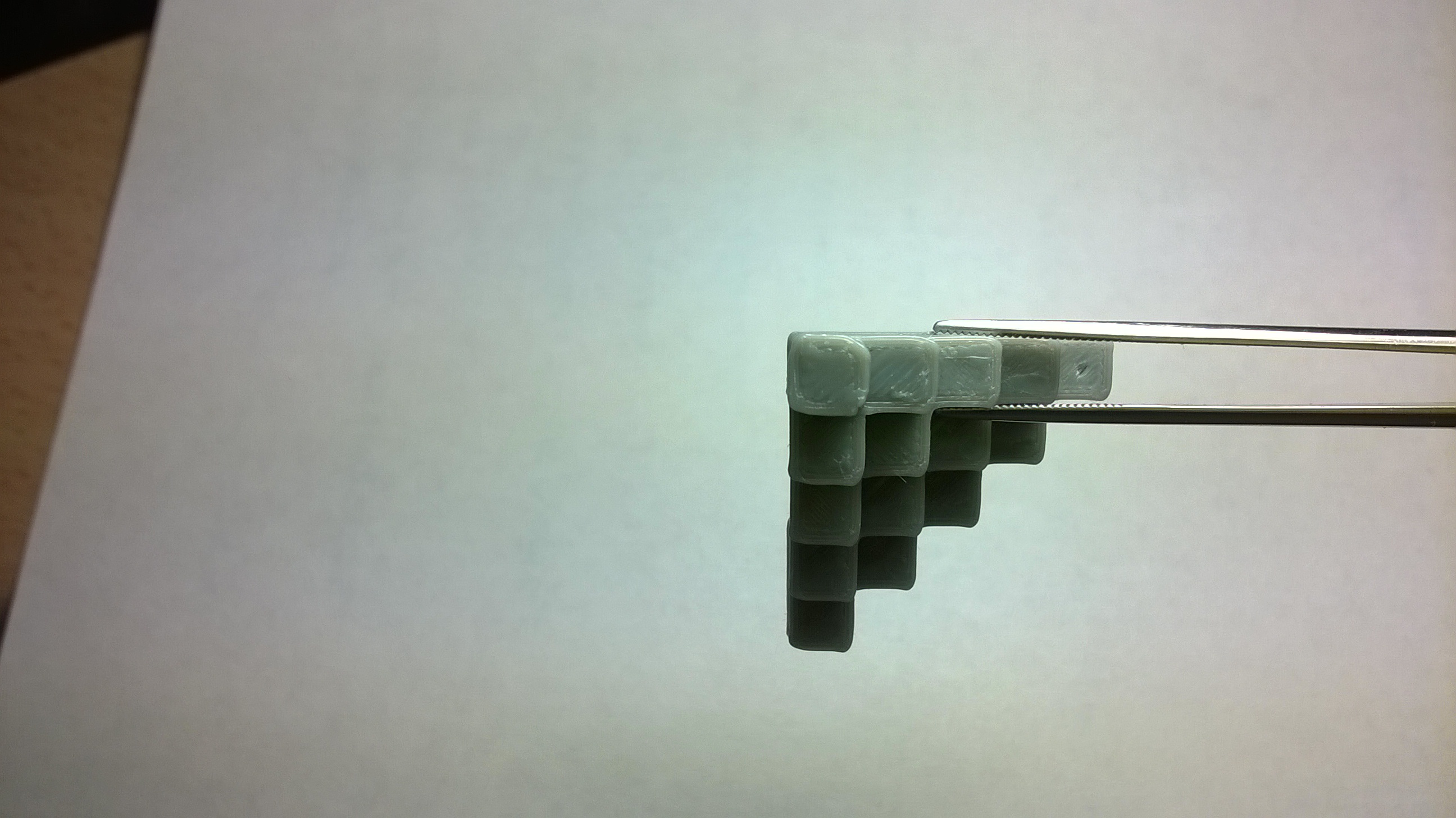

Сообщение --Light-- » 11 июн 2015, 20:58

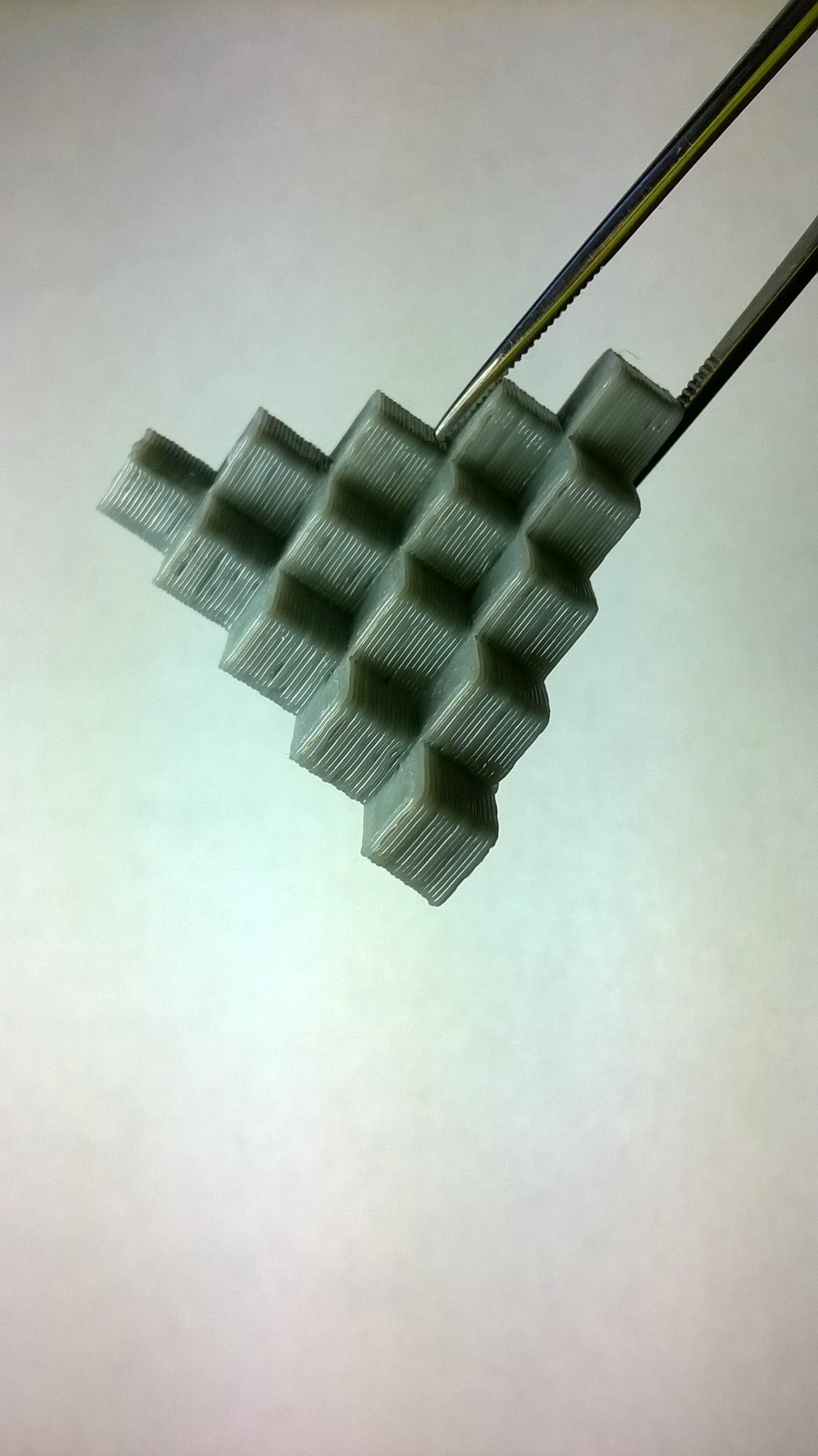

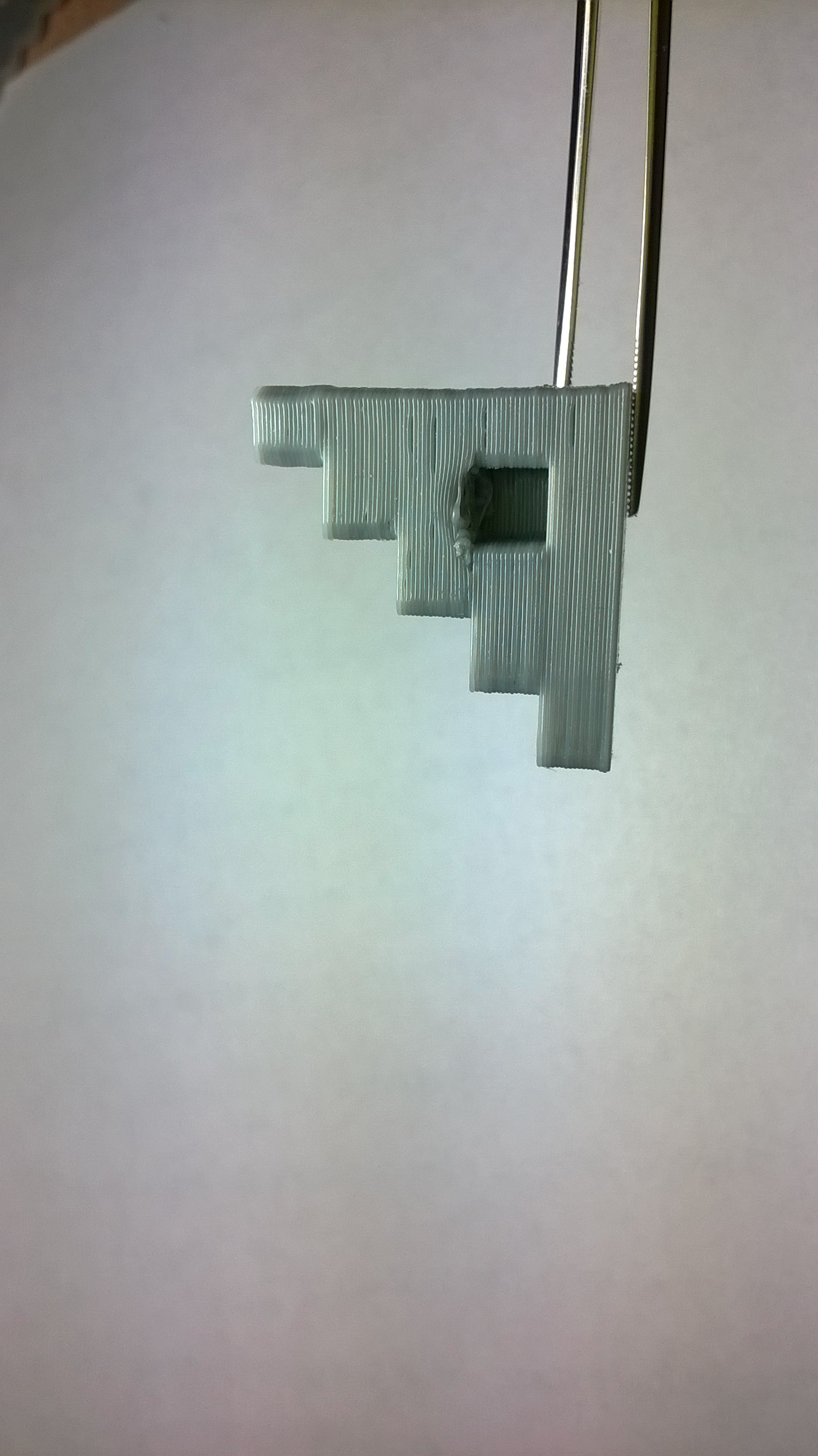

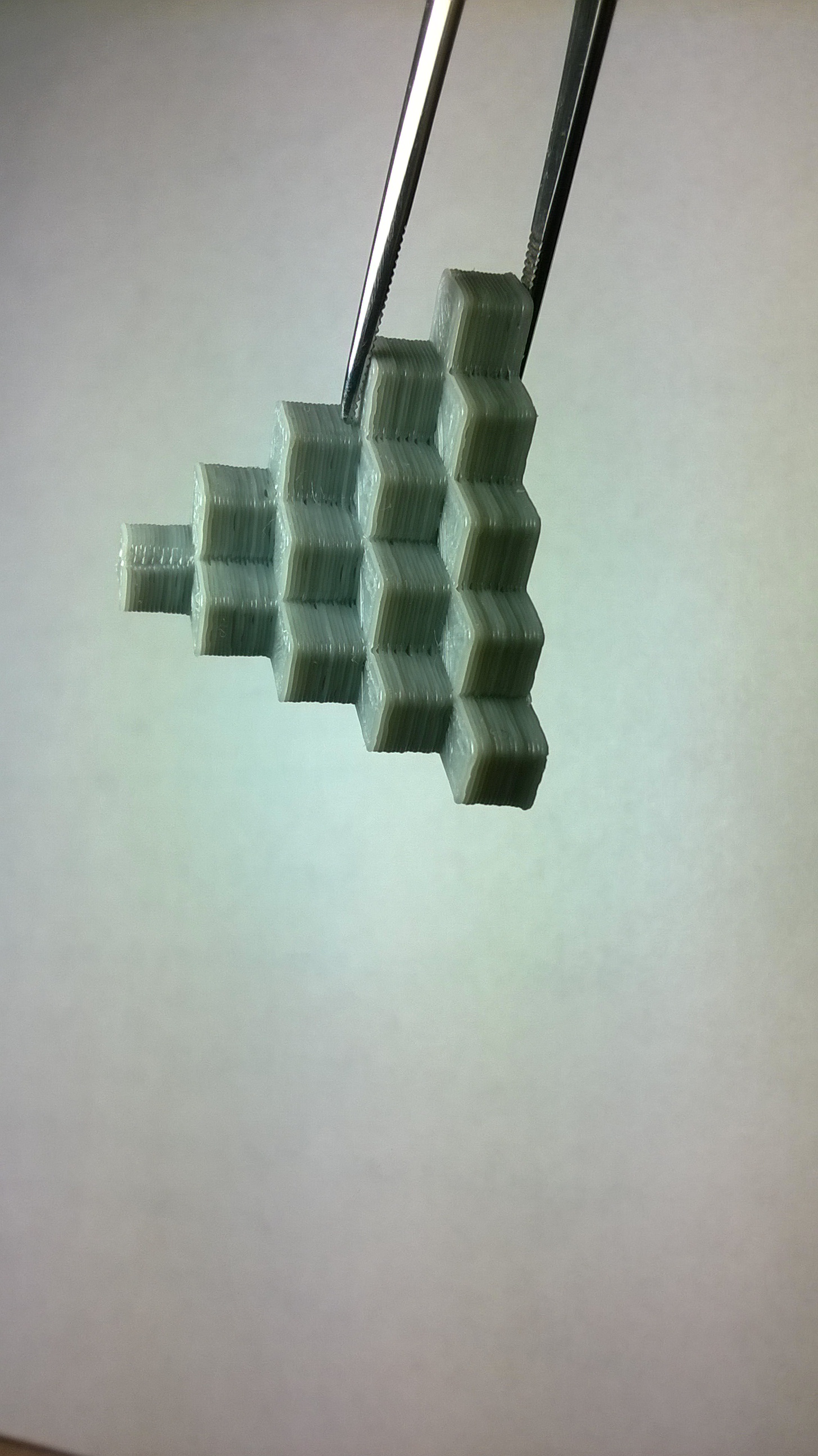

Подтянул ремни и снизил температуру. Изменил структуру заполнения в cure на решету и мосты начали странно ложиться первый слой, при печати первого слоя моста экструдер двигается с дикой скоростью. Форма последней ступени лучше не стала и трещин между слоями также присутствует, зато внутренние углы стали аккуратней
Вложения
--Light--

Сообщения: 11
Зарегистрирован: 27 фев 2015, 22:15

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 12 июн 2015, 00:48

попробуйте альтернативный слайсер, возможно результаты улучшаться
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Scald » 13 июн 2015, 00:12

Вопрос к гуру :)

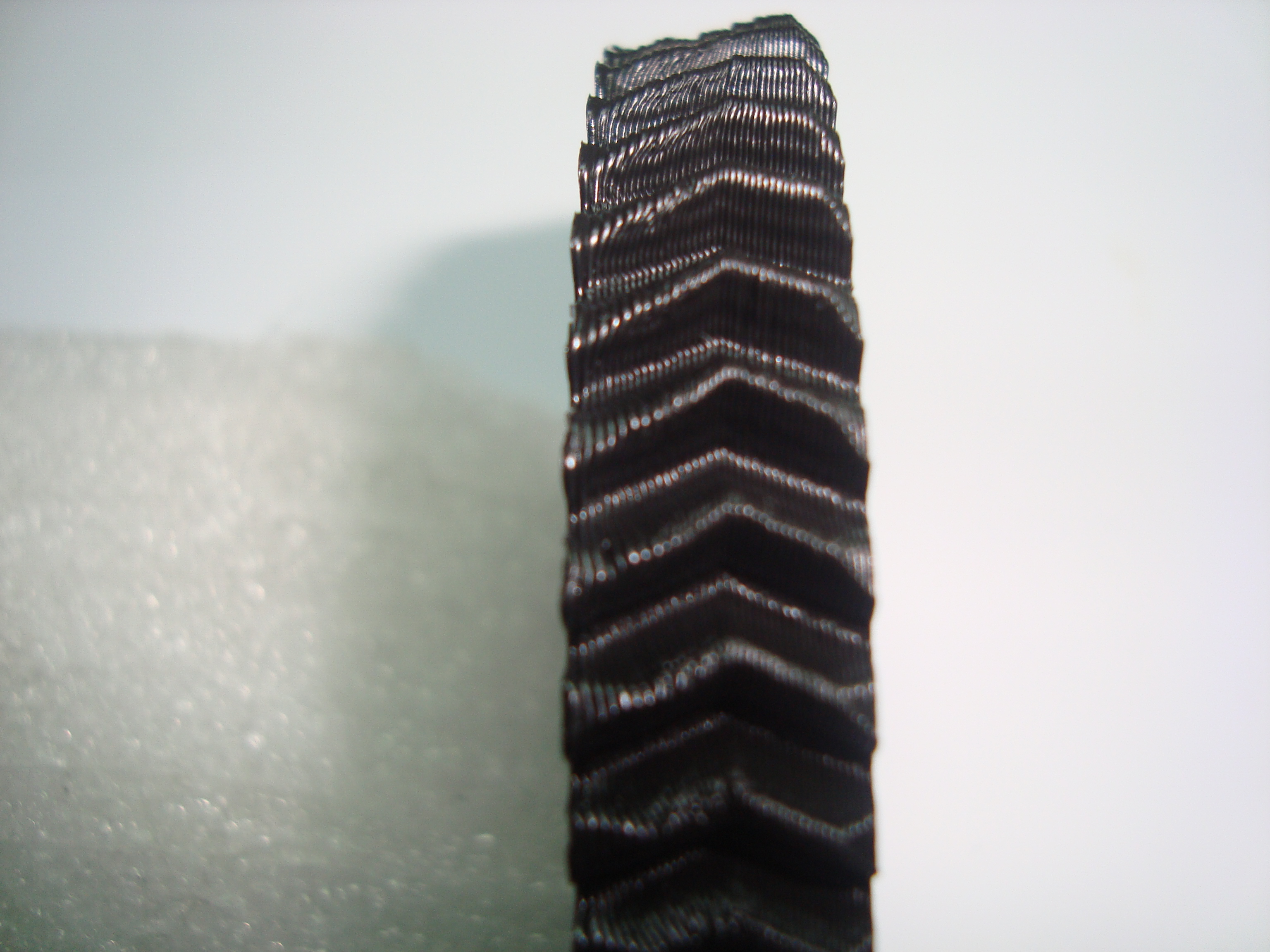

Что-то за фигня случилась и начались такие артефакты при печати (на фото). Я так понимаю срочно требуется охлаждение дополнительное?
Вложения
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 13 июн 2015, 01:55

лучше уменьшить скорость и температуру
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Scald » 13 июн 2015, 06:29

Да скорость печати там и так черепашья - 30-40 мм/с. А с температурой поиграюсь. Спасибо.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Carbid » 17 июн 2015, 23:53

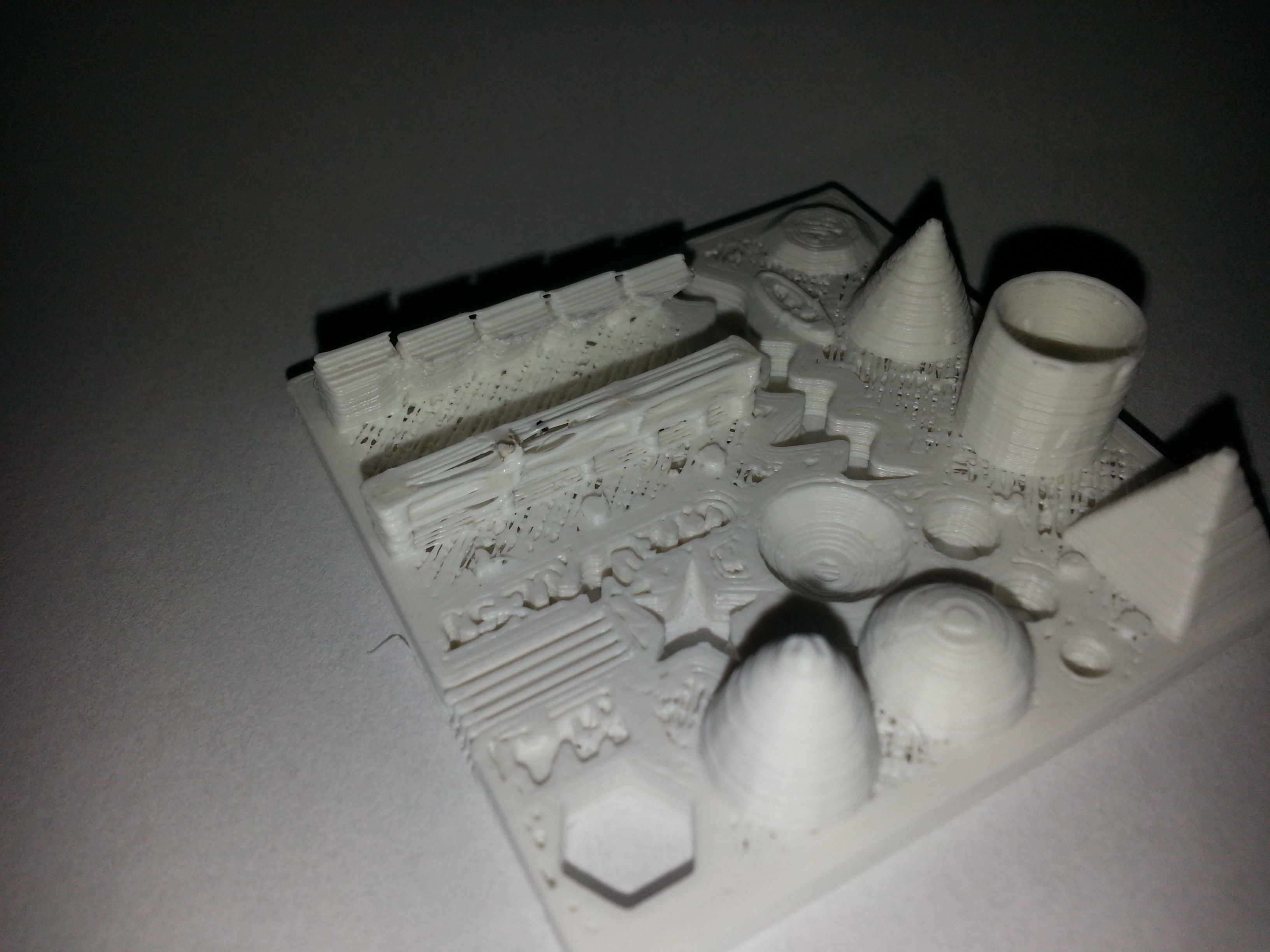

2015-06-17 19.41.03.jpg

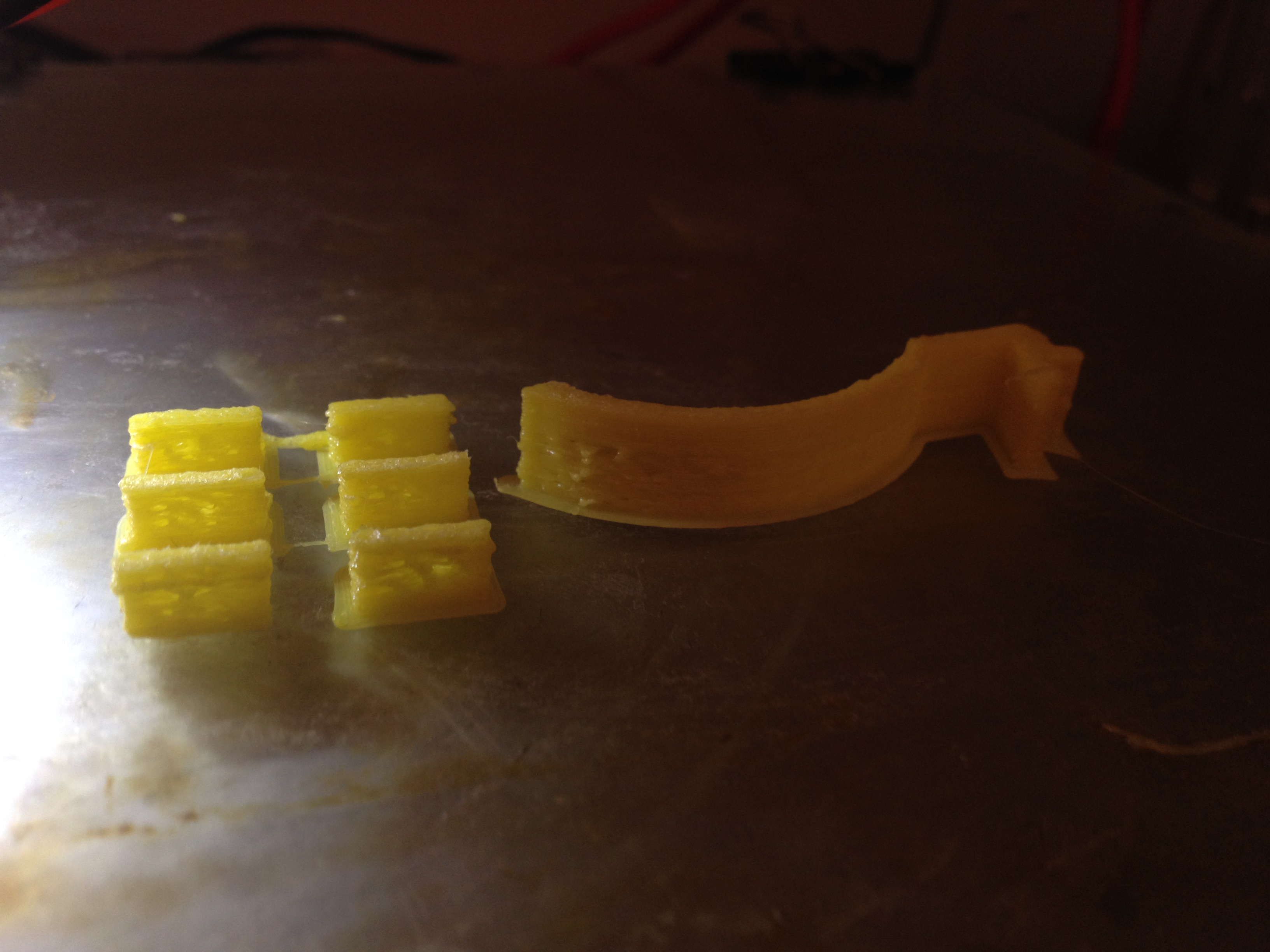

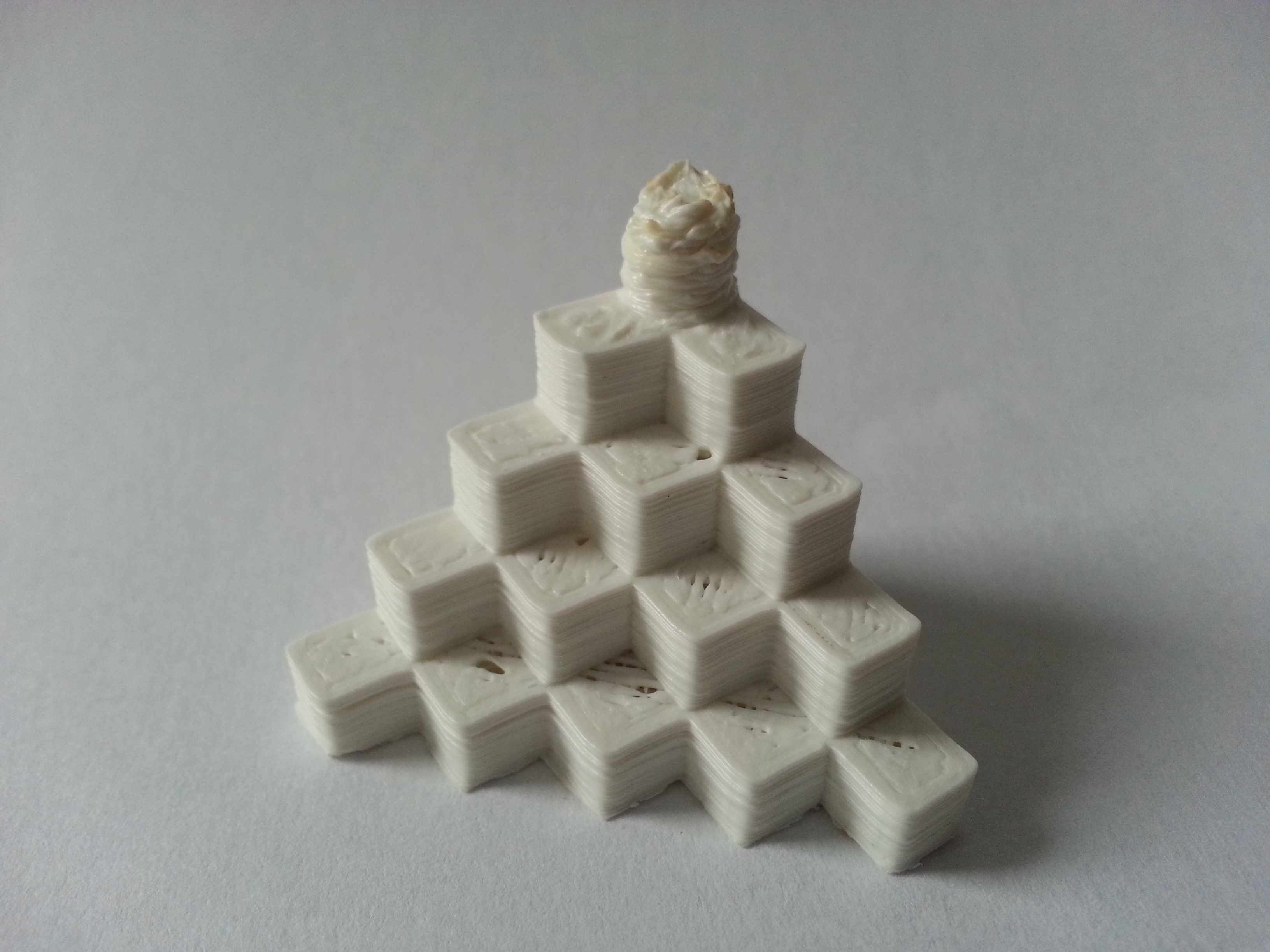

Вопрос на засыпку: напечатал пару тестов, мягко говоря средненько(.Мосты практически не тянет,заполнение с пропусками, да и общее кач-во не очень.Подскажите что улучшать.Принтер Graber i3.Скорость печати 30-50 мм/с.Пластик ABS, печатал без обдува (этим, видимо, и объясняется верхушка "пирамидки" на втором фото)
2015-06-17 19.40.01.jpg
2015-06-17 19.40.22.jpg
Carbid

Сообщения: 7
Зарегистрирован: 21 май 2015, 00:59

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 18 июн 2015, 00:33

базовая проблема - недолив.
он либо вследствии пропуска шагов экструдером (например из за образования пробки), либо из за срыва прутка
в любом случае поток не равномерен
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Revenger » 18 июн 2015, 15:05

У меня было такое как раз из-за проскальзывания.
А сейчас новая напасть на, казалось бы, отличном пластике:


Раньше было отлично, гладко и глянцево, а сейчас треск появился, бешенные пропуски (судя по всему в момент хлопков пустоты из пруткА)/"недолив" и поверхность какая-то стрёмная, белёсая и как наждачка.
Это что, влаги пластик набрал? :cry:
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр
