3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 22 май 2015, 11:32

да, именно так.
не дописал объяснения ибо это очевидно - пропуск шагов не равномерен, зависит от того сколько шагов пришлось на зону перегрева в фазе движения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение the_fly » 22 май 2015, 11:46

arkhnchul писал(а):перегрев, пропуск шагов имхо

явно нет, так как если идти в одну сторону, то драйвер не успевает прогреться даже до 50 градусов, а выдает 89.3мм
А если во вторую, то уже нагревается еще сильнее, но проходит больше, аже 91.4
Более того, если же пройти не 100мм, а 10мм, то он не нагревается даже до 40 градусов, а все-равно не доходит.
Так же, если учесть тот факт, что если запустить по 1мм с паузами, то он проходит еще меньше, а температура лишь к последним паре подходит до 35 градусов, а так в среднем 30-33.

Может и правда пропуск шагов, но он равномерен всегда, а так же всегда второе и более движение пропускает меньше. Почему так?

уж точно не нагрев
the_fly

Сообщения: 265
Зарегистрирован: 25 апр 2013, 17:57

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 22 май 2015, 11:52

значит пропуск шагов не только по перегреву но и по нагрузке (криво расположены подшипники/ перетянут ремень и т.д.)

снимите ремень, на ось закрепите стрелочку-указатель, и погоняйте на холостую.
я думаю повторяемость будет 100%
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение the_fly » 22 май 2015, 12:07

спасибо, попробую на холостую прогнать.

Но у меня ж не ремень, а ШВП, через муфту.
the_fly

Сообщения: 265
Зарегистрирован: 25 апр 2013, 17:57

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 22 май 2015, 12:45

а какова скорость перемещения ?
у меня аналог - многозаходный винт, так больше 50мм/с не получается.
у ШВП конечно ход мягче, скорость выше, но думаю не на сильно большую величину.
может 70-90мм/с
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение the_fly » 22 май 2015, 14:05

я выше писал, что 400 и 50 - разницу не заметил, в обоих случаях цифры одинаковы - 89.3 или же 91.4

попробую так же поставить 10мм/мин и посмотрю.
Последний раз редактировалось the_fly 25 май 2015, 12:07, всего редактировалось 1 раз.
the_fly

Сообщения: 265
Зарегистрирован: 25 апр 2013, 17:57

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 22 май 2015, 17:46

the_fly писал(а):в обоих случаях цифры одинаковы - 89.3 или же 91.4
ещё имеет значение прижим прутка в экструдере, или подающая шестерня может быть овальная или со смещённым центром.
вобще 2 мм погрешности на 10 см прутка ни на что не влияет, сделай несколько замеров и впиши среднюю цифру.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 22 май 2015, 17:55

тут речь о ШВП приводе Z (длп принтер)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение the_fly » 25 май 2015, 14:41

скорость 10мм/мин не смог замерять. у меня здесь сейчас очень жарко - быстро перегревается, а на 20мм/мин - все так же.
замерять без вала смогу ближе к вечеру.
the_fly

Сообщения: 265
Зарегистрирован: 25 апр 2013, 17:57

Re: 3D печать , типовые проблемы и методы устранения

Сообщение alexxy » 26 май 2015, 20:27

Может кто то подскажет, откуда может расти такой глюк:
есть что то похожее на z-wobbling но он наблюдается только по направлению движения оси Y.

Принтер P3Steel самосбор
alexxy

Сообщения: 93
Зарегистрирован: 05 фев 2015, 22:58

Re: 3D печать , типовые проблемы и методы устранения

Сообщение mrsnowin » 26 май 2015, 20:43

alexxy писал(а):Может кто то подскажет, откуда может расти такой глюк:
есть что то похожее на z-wobbling но он наблюдается только по направлению движения оси Y.

Принтер P3Steel самосбор

Директ экструдер?
Фото в студию, и принтера и воблинга.
Custom Prusa i2, сопло 0.3, слой 0.2.
mrsnowin

Сообщения: 55
Зарегистрирован: 08 авг 2014, 18:36

Re: 3D печать , типовые проблемы и методы устранения

Сообщение alexxy » 26 май 2015, 21:06

Экструдер Wade

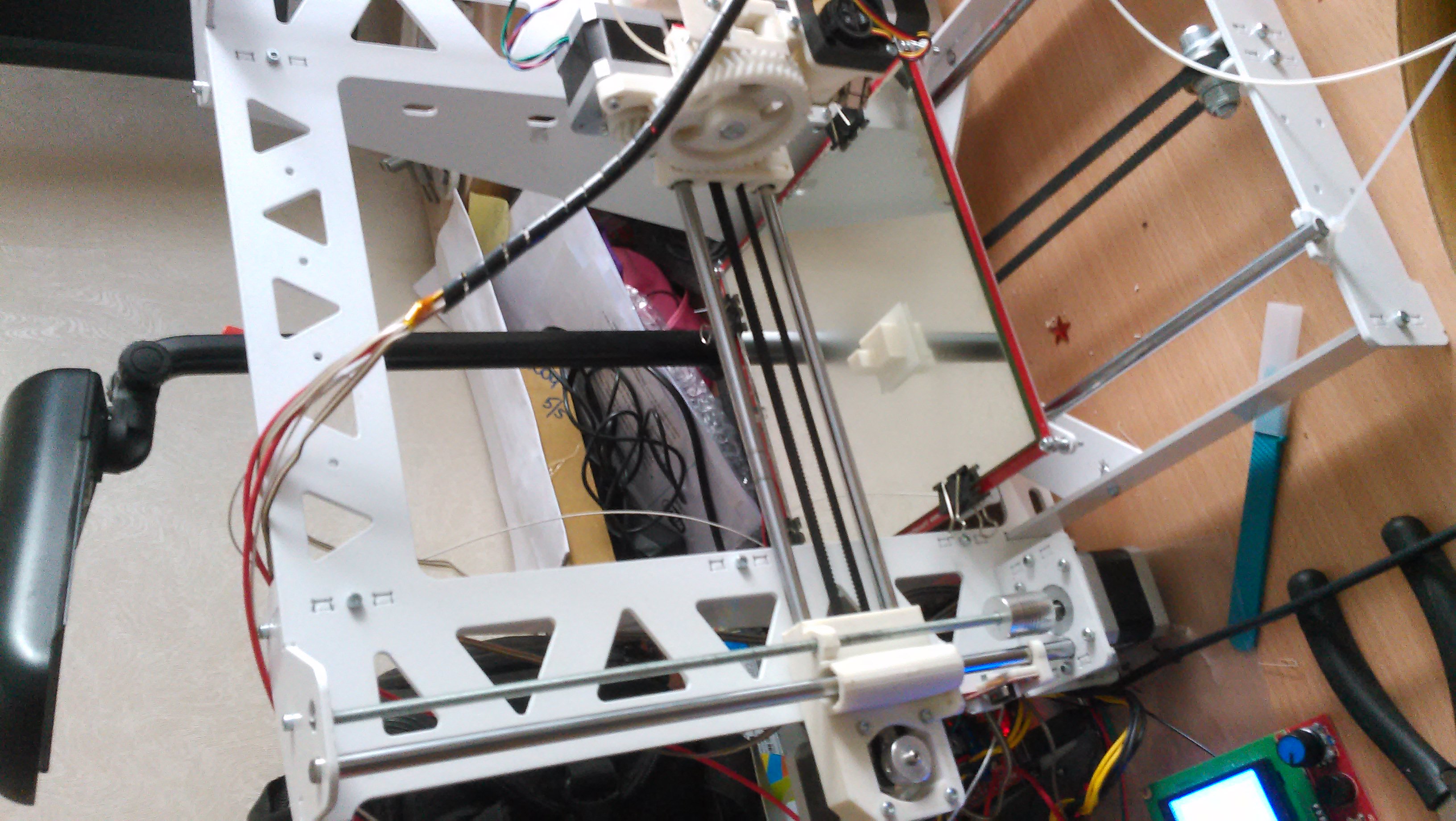

Принтер

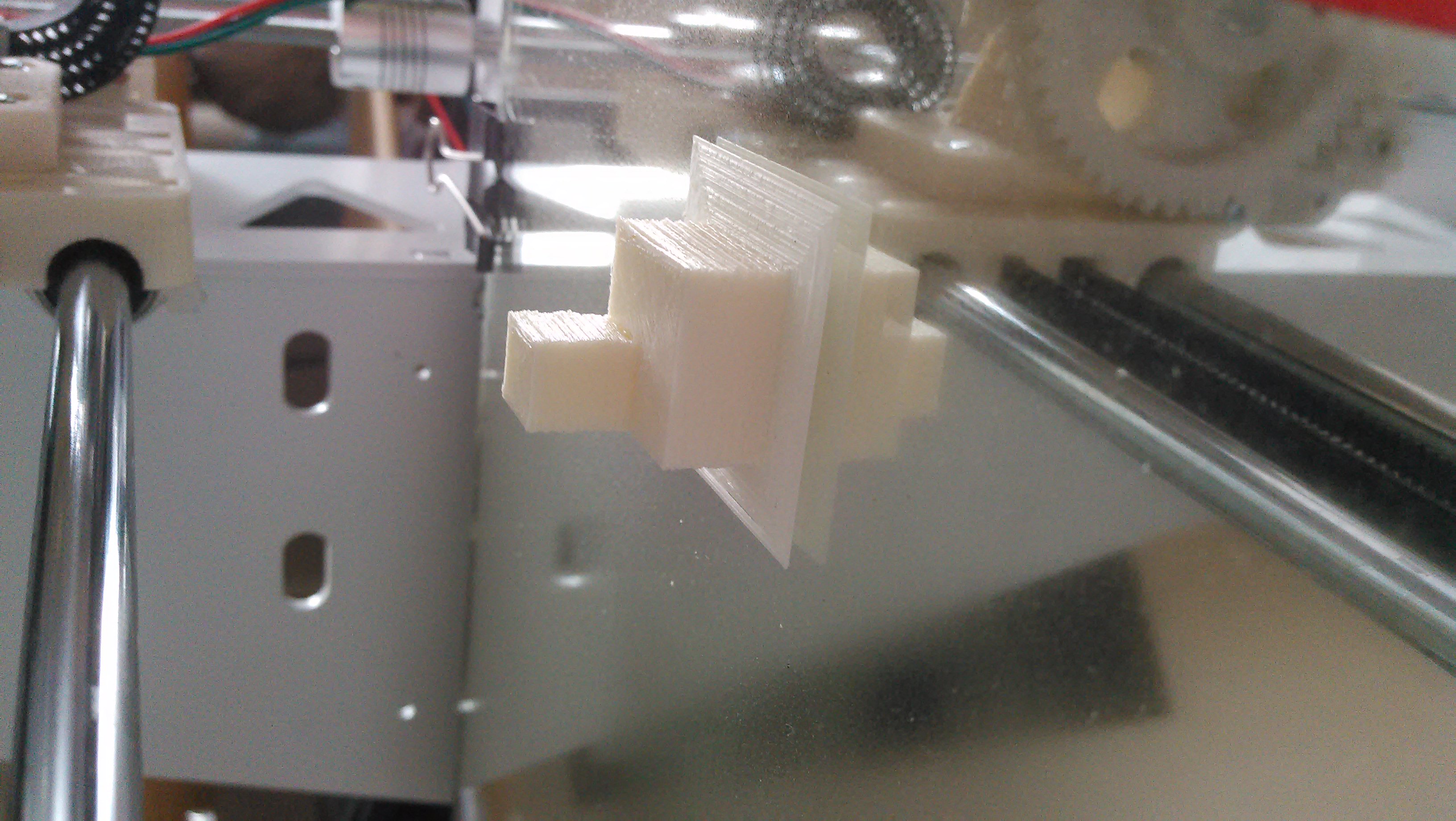

Ось Y

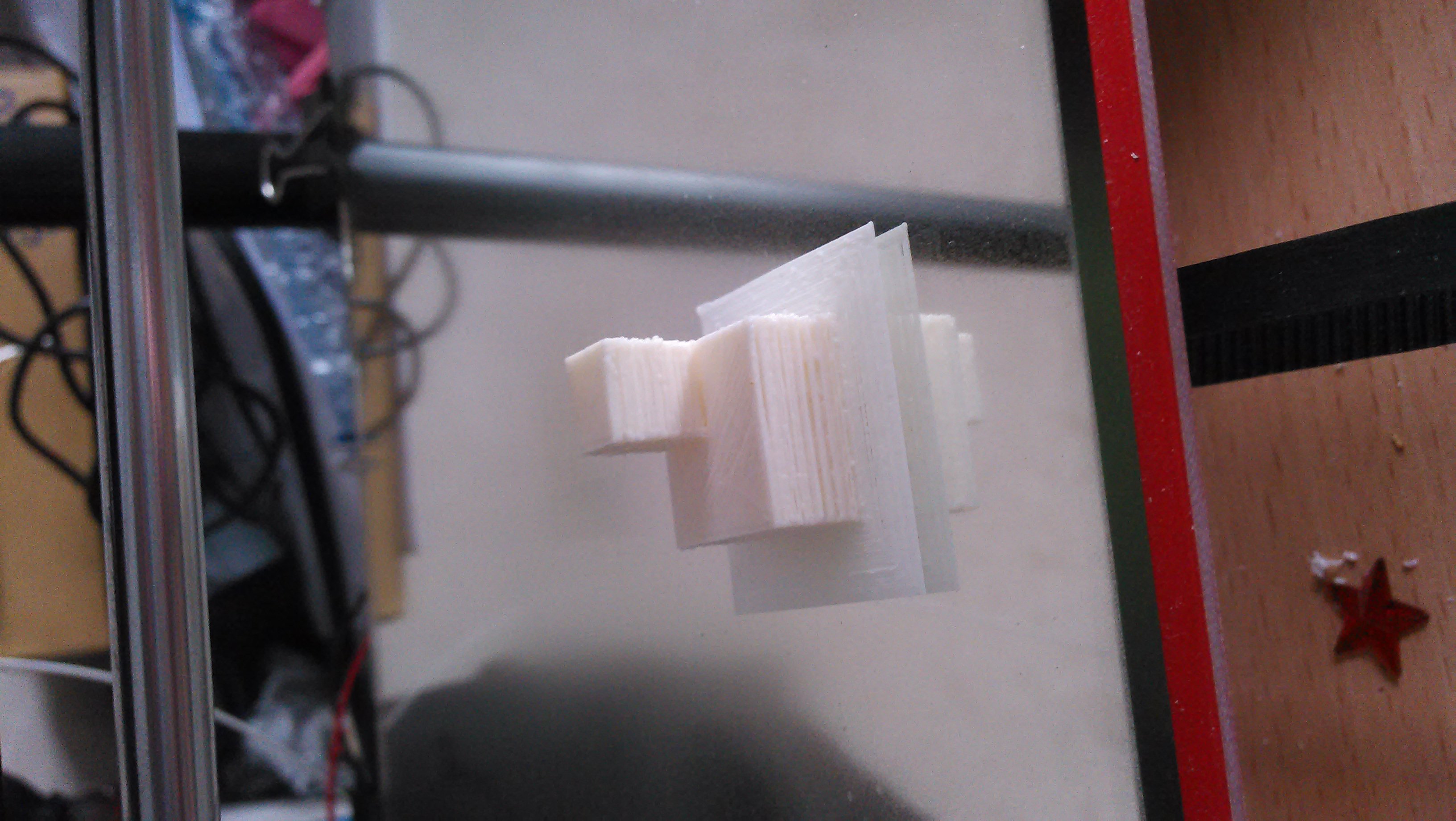

Ось X


Деталь на столе лежит в той же ориентации как печаталась
alexxy

Сообщения: 93
Зарегистрирован: 05 фев 2015, 22:58

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 26 май 2015, 22:59

похоже на одиночные выпады
а кровать случаем не гуляет на пружинном подвесе над жесткой частью столика?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение RoninDev » 27 май 2015, 10:25

Добрый день!

Все печатается, вроде бы хорошо, кроме наклонных стенок ("отрицательные углы" это называется? поправьте если я ошибаюсь).

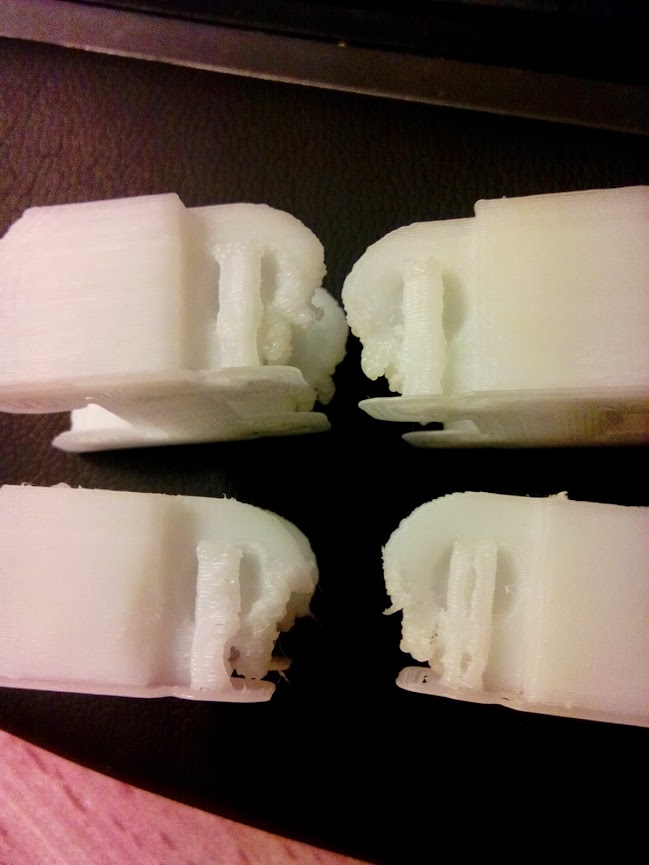

Температуру снизил и печатаю на 200 градусах уже, эффект такой же. Когда печатает эти отрицательные углы пластик начинает сильно заворачиваться наверх. Установил поднятие головы при ретракте на 1мм, голова перестала их задевать и сносить детали и за 2 часа напечаталось вот это
Направьте пожалуйста куда надо, а то извелся уже :cry:
Аватара пользователя
RoninDev

Сообщения: 207
Зарегистрирован: 22 янв 2015, 10:33
прог. языки: kotlin, golang, java, c#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 27 май 2015, 12:54

нужно увеличить минимальное время печати одного слоя (чтобы успевал остывать).
это параметр слайсера (почти во всех имеется), если площадь печати малая то принтер будет искусственно замедляться.
нормальное время обычно 20-30 сек на слой
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
