Re: Печатный стол (HeatBed)

Сообщение Сираж » 21 янв 2015, 19:17

artem64 писал(а):
Проверьте напряжение на столе во время нагрева. Возможно блок питания слабоват.

Во время нагрева и при максимально достигнутой температуре напряжение составляет 11.4 вольта. Получается проблема в этом ? Просто не знаю какая должна быть мощность чтобы разогреть платформу до температуры 110 градусов.


Возможно блок питания слабоват, есть возможность замерить ток в цепи? В принципе у меня и при 10.5v платформа разогревалась до 110гр правда минут за 25. Сейчас использую отдельный 24 вольтовый блок питания на стол, греется мин 8-9 до 120гр
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: Печатный стол (HeatBed)

Сообщение macar2005 » 22 янв 2015, 11:12

Может кому пригодится.
Я использую стекло от старого сканера (разрезал его стеклорезом) оно очень ровное и гладкое.
Грел до 150 градусов - нормально.
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Печатный стол (HeatBed)

Сообщение kick_2 » 22 янв 2015, 12:37

Питаю стол MK2 от БП для галогенных ламп на 160W, коммутация через твердотельные реле. БП почти не греется ~30-40C, на столе напряжение ~ 30В !?

Температура стола максимально:
- с одной подложкой из 3мм "пробки" - 77С
- с двумя подложками из 3мм "пробки" - 87С

Думаю как поднять ...
kick_2

Сообщения: 14
Зарегистрирован: 02 дек 2014, 00:49

Re: Печатный стол (HeatBed)

Сообщение macar2005 » 23 янв 2015, 11:58

Поделюсь и я конструкцией своего стола.
Основа стола это утюг 1000 Вт к подошве которого прикручен лист алюминия, а этот лист на пружинах закреплен на столе.
Время нагрева до 100 градусов 2-3 минуты.
По началу я использовал собственный термостат утюга, но гистерезис 40-50 градусов.
Сделал термостат на микроконтроллере с датчиком DS1820, гистерезис стал 20 градусов (датчик не успевает прогреться). Включил утюг через диод и гистерезис стал 10 градусов, прогрев 4 минуты (не знаю хорошо это или плохо).
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Печатный стол (HeatBed)

Сообщение Сираж » 23 янв 2015, 15:40

macar2005 писал(а):Поделюсь и я конструкцией своего стола.
Основа стола это утюг 1000 Вт к подошве которого прикручен лист алюминия, а этот лист на пружинах закреплен на столе.
Время нагрева до 100 градусов 2-3 минуты.
По началу я использовал собственный термостат утюга, но гистерезис 40-50 градусов.
Сделал термостат на микроконтроллере с датчиком DS1820, гистерезис стал 20 градусов (датчик не успевает прогреться). Включил утюг через диод и гистерезис стал 10 градусов, прогрев 4 минуты (не знаю хорошо это или плохо).


Понимаете греть то будет хорошо, но утежелять ось "Y" не есть гуд.
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: Печатный стол (HeatBed)

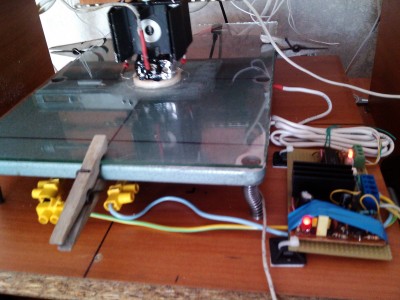

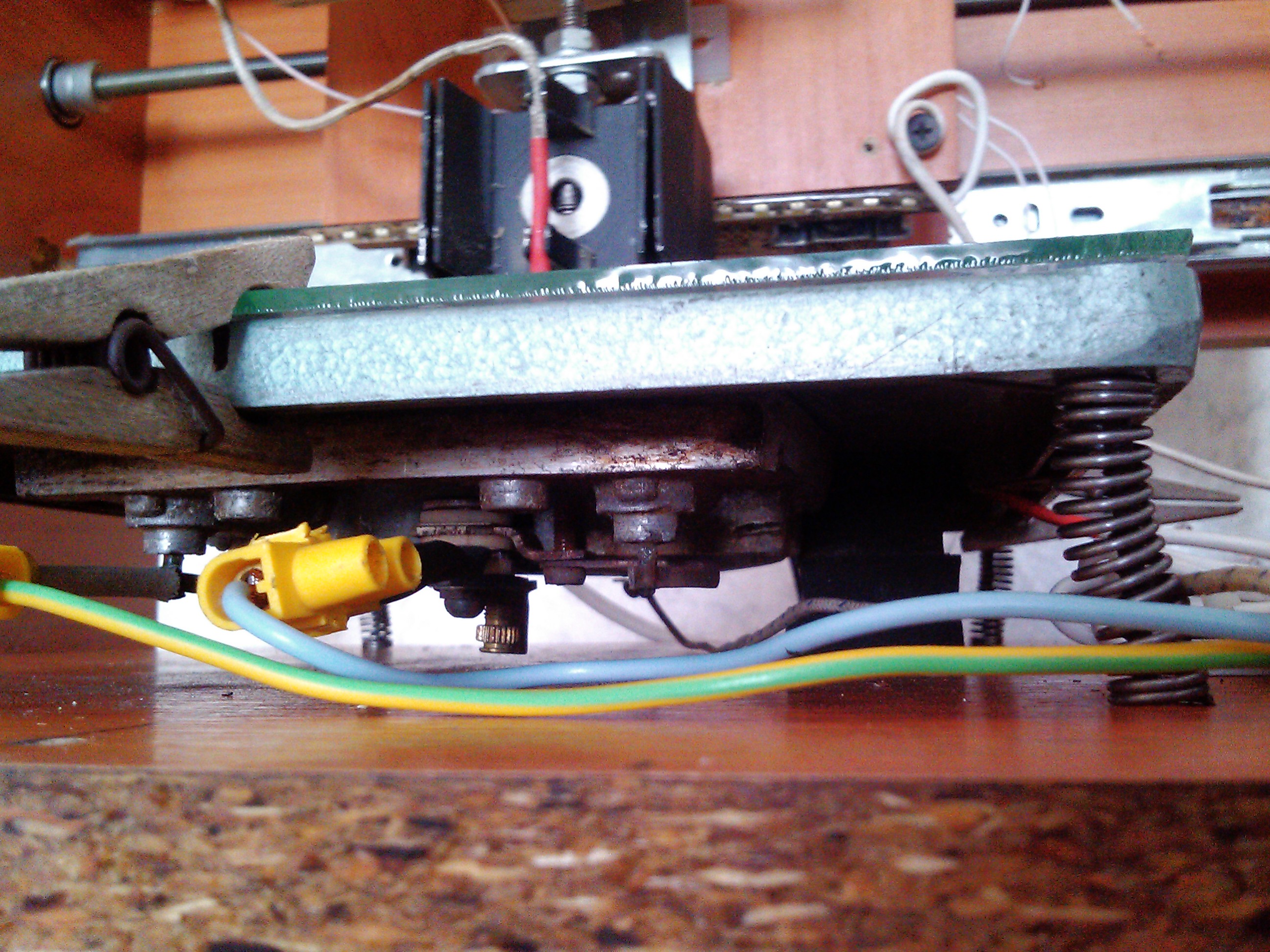

Сообщение macar2005 » 26 янв 2015, 06:52

Стол конечно тяжелый, но для накопления опыта (и "граблей")нормально .
С одной стороны стол нагревается быстро с другой не равномерно и поэтому пару раз лопалось стекло.
По датчику температура стола уже 100 градусов, а стекло ещё не прогрелось (приходится ждать минут 10).
При нагревании стол деформируется и поэтому приходится корректировать ноль Z уже при прогретом столе.
Вложения
Подогрев стола 1.jpg
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Печатный стол (HeatBed)

Сообщение porex » 26 янв 2015, 14:07

artem64 писал(а):
Проверьте напряжение на столе во время нагрева. Возможно блок питания слабоват.

Во время нагрева и при максимально достигнутой температуре напряжение составляет 11.4 вольта. Получается проблема в этом ? Просто не знаю какая должна быть мощность чтобы разогреть платформу до температуры 110 градусов.

Напряжение на чем? Если на самой платформе, то нормально, если на блоке питания, то маловато. Можно на блоке питания увеличить напряжение.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Печатный стол (HeatBed)

Сообщение Revenger » 26 янв 2015, 19:00

А на компьютерном можно? На нормальном то понятно, сопротивление покрутить, а вот на таком...
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Печатный стол (HeatBed)

Сообщение Revenger » 30 янв 2015, 20:32

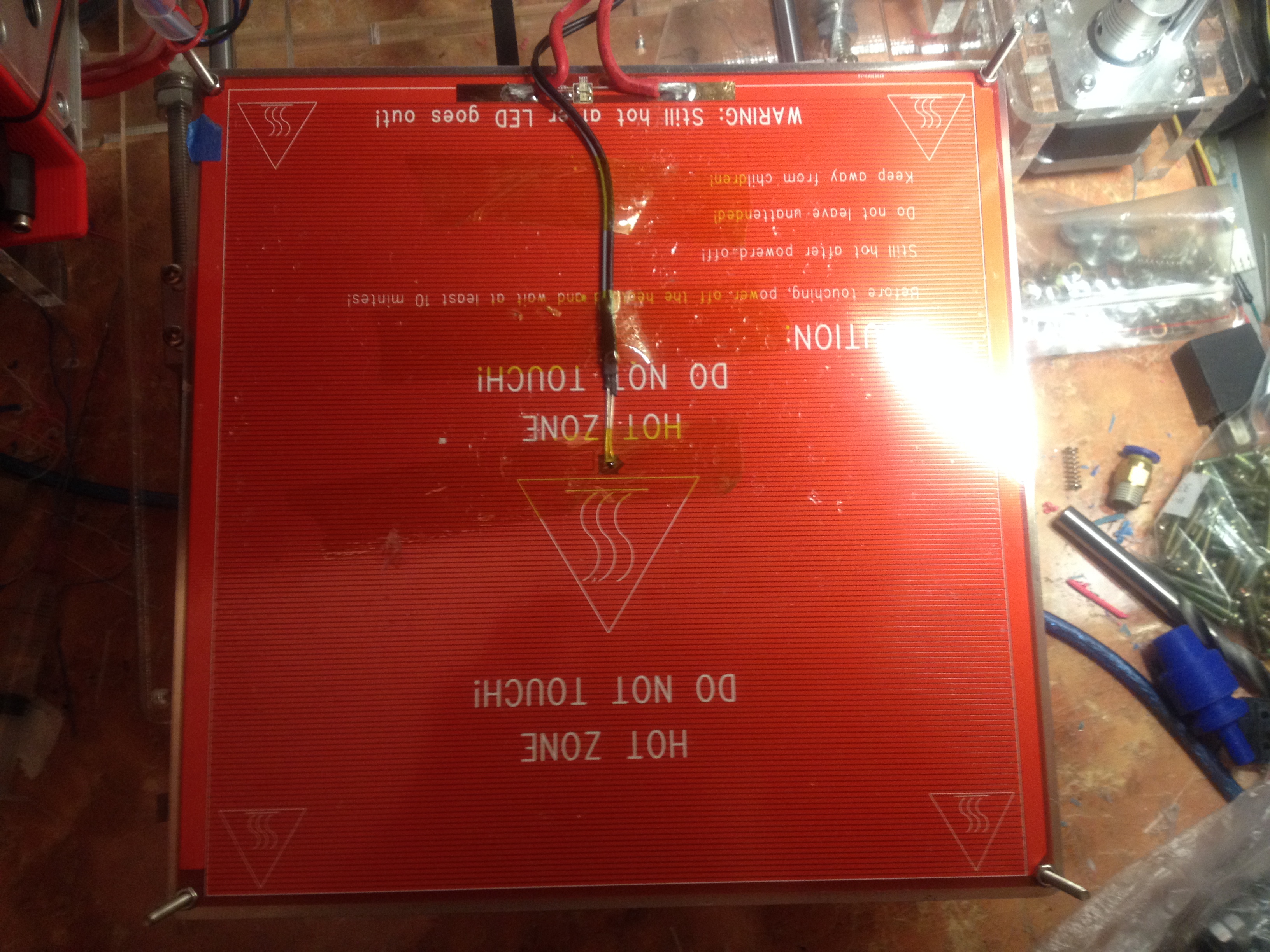

Раздербанил свой стол... может кто подсказать, а такой конструкции можно что-то тюнинговать? Сопротивление 1 Ом всего.. Питание пока от комп. БП 400Вт. Греется, как и писАл ранее, до 90 минут 15, а до 100... думаю не менее получаса. Давно не грел.
Тут в общем то тоже он поделен на 4 секции по горизонтали. Его как-то на все дорожки попытаться задействовать или частями?

И можно ли подпаять простой 5мм светодиод вместо тех микроскопических? Почему-то перестал гореть, когда греется...
Вложения
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Печатный стол (HeatBed)

Сообщение drykov » 30 янв 2015, 21:10

1ом это адекватное сопротивление при питании от 12в. Если блок питания может отдать столу 12а и ключ на плате адекватно открывается от 5в меги то должно греть до 100 за единицы минут.
Светодиод можно поставить практически любой, проверьте только что на сам стол реально приходит 12в.
drykov

Сообщения: 13
Зарегистрирован: 20 дек 2014, 23:59
Откуда: Тверь

Re: Печатный стол (HeatBed)

Сообщение Сираж » 30 янв 2015, 22:23

Revenger писал(а):Раздербанил свой стол... может кто подсказать, а такой конструкции можно что-то тюнинговать? Сопротивление 1 Ом всего.. Питание пока от комп. БП 400Вт. Греется, как и писАл ранее, до 90 минут 15, а до 100... думаю не менее получаса. Давно не грел.
Тут в общем то тоже он поделен на 4 секции по горизонтали. Его как-то на все дорожки попытаться задействовать или частями?

И можно ли подпаять простой 5мм светодиод вместо тех микроскопических? Почему-то перестал гореть, когда греется...


А чем smd не угодил? Перестал гореть возможно из-за неправильной полярности, провода на разъеме поменяйте местами :)
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: Печатный стол (HeatBed)

Сообщение Revenger » 30 янв 2015, 22:54

Он горел же.. потом я с прошивкой возился несколько раз, и только потом вывел включение на реле. Потух он раньше (кажется). Подпаял обычный, да полярность перепутал ))) теперь лень снимать снова.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Печатный стол (HeatBed)

Сообщение barakuda62 » 30 янв 2015, 23:29

Revenger писал(а):Раздербанил свой стол... может кто подсказать, а такой конструкции можно что-то тюнинговать? Сопротивление 1 Ом всего.. Питание пока от комп. БП 400Вт. Греется, как и писАл ранее, до 90 минут 15, а до 100... думаю не менее получаса. Давно не грел.
Тут в общем то тоже он поделен на 4 секции по горизонтали. Его как-то на все дорожки попытаться задействовать или частями?

1 Ом это нормальное сопротивление, при меньшем БП будет в защиту уходить, скорее всего нехватает напряжения от компутерного БП, замеряй какое напряжение на выходе под нагрузкой при включенном столе, скорее всего не более 11 v
Выход: или смирится с долгим прогревом, или купить нормальный регулируемый БП.
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: Печатный стол (HeatBed)

Сообщение Revenger » 30 янв 2015, 23:47

Да, так и есть.. замерил - 10,8-11В (( Успокаиваюсь и жду приезда БП от продавца. Осталось не долго.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Печатный стол (HeatBed)

Сообщение AKlion » 02 фев 2015, 11:06

Доброго дня всем.

А не помнит ли кто нибудь ссылку на расчёт нагревательного стола из стеклотекстолита? Был ресурс который сам считал длину дорожек.
