Печатный стол (HeatBed)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Печатный стол (HeatBed)

Сообщение duss1981 » 06 окт 2014, 18:54

Проблема такая температура стола не повышается выше 82 градусов. Вначале на столе было 10,5В. Я перепаял БП сделал на выходе стало БП 13,5В. На столе 12,0В. При нагреве напряжение на столе почти не просядает. Стол красная плата (похоже китай). Сопротивление стола 1,2 Ом. Что сделать заменить БП или поднять напряжение еще допустим до 14-14,5В?
Printer: Kossel mini, Prusa i3 (строю)
Firmware: Repetier
Host: Repetier
Slicer: Kisslicer 1.1.0.14
Filament: ABS - 1.75
Nozzle: 0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
duss1981

Сообщения: 45
Зарегистрирован: 01 янв 2014, 00:43

Re: Печатный стол (HeatBed)

Сообщение Vovich70 » 07 окт 2014, 01:08

А под столом прокладка есть?При таких параметрах должно всё нормально греться.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Печатный стол (HeatBed)

Сообщение goodwind » 07 окт 2014, 06:39

я заметил странно поведение стола - при начале печати стол разогревается до 80-90 из 110, а потом просто перестает. И пока не перегрузишь контроллер, такая ерунда будет держаться.

В репитер-хосте видно, что Bed Output висит на нуле, т.е. сама прошивка отключает прогрев? надо светодиод подпаять на стол, чтобы хоть видеть есть ли там напруга..
шарлатан
Аватара пользователя
goodwind

Сообщения: 82
Зарегистрирован: 03 май 2014, 10:37
Откуда: Алматы, Казахстан
прог. языки: Delphi, js, wiring

Re: Печатный стол (HeatBed)

Сообщение duss1981 » 07 окт 2014, 08:27

Забыл указать на столе лежит термостекло. Сам стол на винтах крепится к коретке (ось У).
Прошивка - марлин. Выше 14В поднять не получается БП отрубается при включении нагрузки, поставил 13,75В, но выше 83 температура не идет.
Printer: Kossel mini, Prusa i3 (строю)
Firmware: Repetier
Host: Repetier
Slicer: Kisslicer 1.1.0.14
Filament: ABS - 1.75
Nozzle: 0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
duss1981

Сообщения: 45
Зарегистрирован: 01 янв 2014, 00:43

Re: Печатный стол (HeatBed)

Сообщение Xerks » 07 окт 2014, 10:55

попробуйте стол для теста завернуть во что-то негорючее и не теплопроводное (да даже в полотетце хотя бы, с соблюдением мер противопожарной безопасности) и включить подогрев - за одно определитесь, стол у Вас просто не греется, или же рассеивает слишком много в атмосферу.
Аватара пользователя
Xerks

Сообщения: 34
Зарегистрирован: 18 сен 2014, 09:48

Re: Печатный стол (HeatBed)

Сообщение ales2k » 07 окт 2014, 11:02

Могут быть еще тонкие провода или слабый транзистор, тогда они греются в замен стола :)
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Печатный стол (HeatBed)

Сообщение Vovich70 » 07 окт 2014, 11:56

Между кареткой и нагревателем ничего нет?Тогда он в обе стороны воздух греет.Снизу силиконовый коврик или пару слоев гофрокартона нужно.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Печатный стол (HeatBed)

Сообщение karabas2011 » 07 окт 2014, 14:22

duss1981 писал(а):Проблема такая температура стола не повышается выше 82 градусов. Вначале на столе было 10,5В. Я перепаял БП сделал на выходе стало БП 13,5В. На столе 12,0В. При нагреве напряжение на столе почти не просядает. Стол красная плата (похоже китай). Сопротивление стола 1,2 Ом. Что сделать заменить БП или поднять напряжение еще допустим до 14-14,5В?

значит сопротивление стола больше на самом деле. У меня на столе 11.5в и даже в холодной комнате греет до 120 аж бегом. Стол c reprap.me
Напругу мерь прямо на самом столе а не на БП.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Печатный стол (HeatBed)

Сообщение om2804 » 07 окт 2014, 18:44

Силикон - фиговый тепло изолятор. Он плотный , прогревается и долго держит тепло
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Печатный стол (HeatBed)

Сообщение duss1981 » 07 окт 2014, 19:21

karabas2011 писал(а):
duss1981 писал(а):Проблема такая температура стола не повышается выше 82 градусов. Вначале на столе было 10,5В. Я перепаял БП сделал на выходе стало БП 13,5В. На столе 12,0В. При нагреве напряжение на столе почти не просядает. Стол красная плата (похоже китай). Сопротивление стола 1,2 Ом. Что сделать заменить БП или поднять напряжение еще допустим до 14-14,5В?

значит сопротивление стола больше на самом деле. У меня на столе 11.5в и даже в холодной комнате греет до 120 аж бегом. Стол c reprap.me
Напругу мерь прямо на самом столе а не на БП.


Ну откуда вам известно. Я четко писал что меряю на столе. На столе 12В на выходе БП 13,5В.
Сделал так подключил нагреватель стола к БП напрямую, контроллер запитал от усб.
Итог макс. температура на столе 109 градусов. (занчит буду менять проводку от БП до стола). так как в эксперименте исключены были пару контактных пар БП-контроллер и контроллер-провода к столу.
Ну и теплоизолятор попробовать.
Printer: Kossel mini, Prusa i3 (строю)
Firmware: Repetier
Host: Repetier
Slicer: Kisslicer 1.1.0.14
Filament: ABS - 1.75
Nozzle: 0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
duss1981

Сообщения: 45
Зарегистрирован: 01 янв 2014, 00:43

Re: Печатный стол (HeatBed)

Сообщение Vovich70 » 07 окт 2014, 19:41

om2804 писал(а):Силикон - фиговый тепло изолятор. Он плотный , прогревается и долго держит тепло

Да и фиг с ним))
Нам главное,чтоб снизу не охлаждался стол самостоятельно.Но мне лом было идти до магазина,поэтому картона положил и всё))
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Печатный стол (HeatBed)

Сообщение goodwind » 07 окт 2014, 22:28

пробка рулит
шарлатан
Аватара пользователя
goodwind

Сообщения: 82
Зарегистрирован: 03 май 2014, 10:37
Откуда: Алматы, Казахстан
прог. языки: Delphi, js, wiring

Re: Печатный стол (HeatBed)

Сообщение duss1981 » 08 окт 2014, 20:43

Заменил проводку до стола на 1,5 мм.кв. русскую. При 13В нагрел до 112 градусов дальше не стал. Планирую все проводку сменит от платы БП до платы Ардуино.
Printer: Kossel mini, Prusa i3 (строю)
Firmware: Repetier
Host: Repetier
Slicer: Kisslicer 1.1.0.14
Filament: ABS - 1.75
Nozzle: 0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
duss1981

Сообщения: 45
Зарегистрирован: 01 янв 2014, 00:43

Re: Печатный стол (HeatBed)

Сообщение karabas2011 » 08 окт 2014, 21:39

duss1981 писал(а):
karabas2011 писал(а):
duss1981 писал(а):Проблема такая температура стола не повышается выше 82 градусов. Вначале на столе было 10,5В. Я перепаял БП сделал на выходе стало БП 13,5В. На столе 12,0В. При нагреве напряжение на столе почти не просядает. Стол красная плата (похоже китай). Сопротивление стола 1,2 Ом. Что сделать заменить БП или поднять напряжение еще допустим до 14-14,5В?

значит сопротивление стола больше на самом деле. У меня на столе 11.5в и даже в холодной комнате греет до 120 аж бегом. Стол c reprap.me
Напругу мерь прямо на самом столе а не на БП.


Ну откуда вам известно.

Из закона Ома. При 1.2Ом и 12в у вас 10А должно течь а это нифига себе 120ватт. И куда они делись? А на 11А уже должен сработать предохранитель. Померьте ток и убедитесь что реальное сопротивление больше. Падение полтора вольта на проводах это дофига - можно использовать шлейф от старого харда на 20 (как на менделе90) Если не хватает напруги - надо вместо кровати запитывать реле а уже им коммутировать хоть 100вольт
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Печатный стол (HeatBed)

Сообщение duss1981 » 09 окт 2014, 20:40

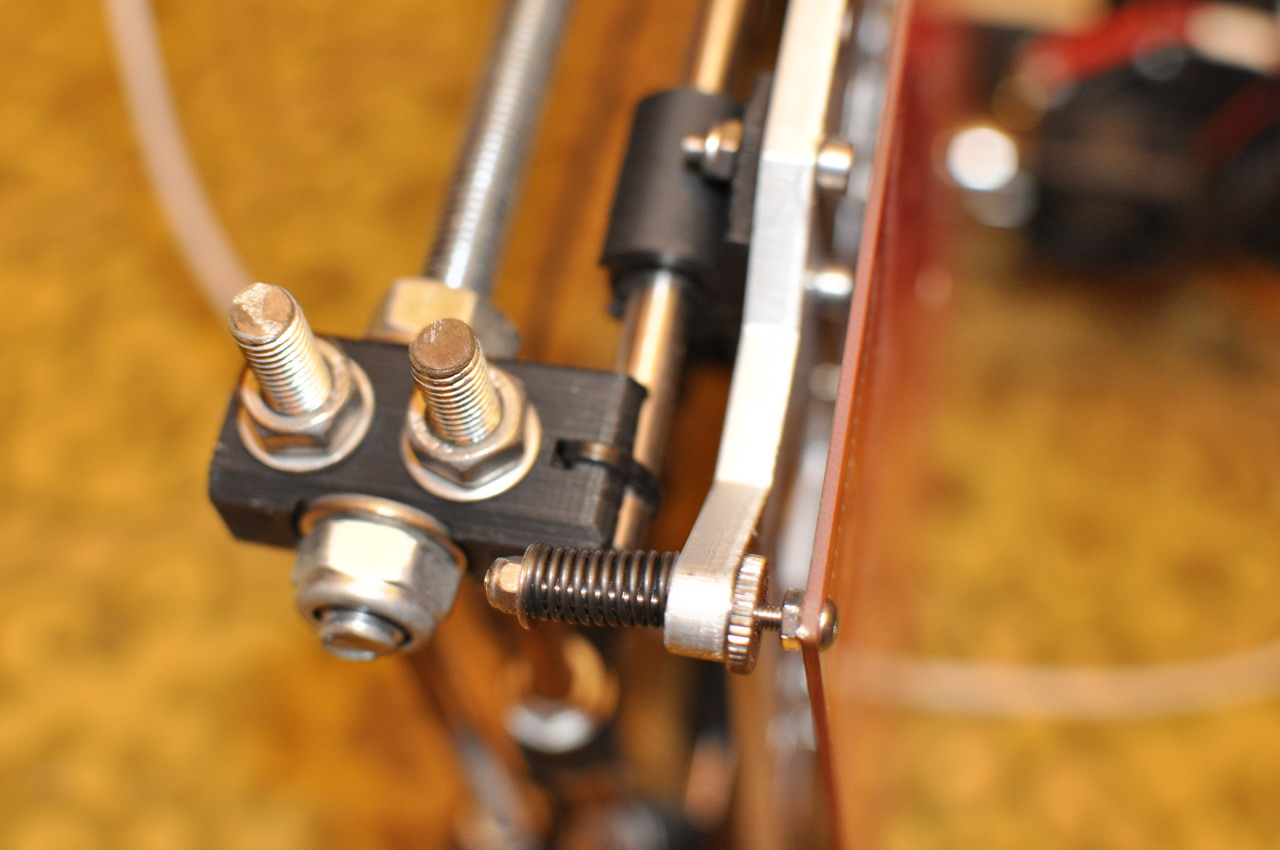

Как такое регулирование стола? Хотел укоротить провода до стола, развернув на 180градусов (т.е вывод сзади), но походу так цепляться будет. Как лучше вывод спереди и провода снизу, но при этом длина больше? По напряжение немного ошибка вышла 13,5В измерял на ХХ. По нагрузкой 12,9В на выходе БП и столе - 12,5В.
Вложения
Printer: Kossel mini, Prusa i3 (строю)
Firmware: Repetier
Host: Repetier
Slicer: Kisslicer 1.1.0.14
Filament: ABS - 1.75
Nozzle: 0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
duss1981

Сообщения: 45
Зарегистрирован: 01 янв 2014, 00:43
