Re: Печатный стол (HeatBed)

Сообщение Jerry » 11 ноя 2014, 01:02

Подскажите по использованию твердотельных реле для управления столом. Для 12 вольтового стола можно ли использовать твердотельное реле 24-? вольт?
Аватара пользователя
Jerry

Сообщения: 55
Зарегистрирован: 15 фев 2012, 11:28
Откуда: UA
прог. языки: BaskomAVR. PHP, Mysql, Delphi

Re: Печатный стол (HeatBed)

Сообщение sergdem » 11 ноя 2014, 23:18

Jerry писал(а):Подскажите по использованию твердотельных реле для управления столом. Для 12 вольтового стола можно ли использовать твердотельное реле 24-? вольт?
Маркировку скажите. Тв. реле бывают двух типов симисторные для переменного тока или на мосфетах для постоянного.Обычно на выходных контактах пишут AC для переменного или DC для постоянного. Влюбом случае попробовать можете , просто симисторный не закроется. Все время будет нагрев стола.
sergdem

Сообщения: 35
Зарегистрирован: 02 дек 2013, 17:18
Откуда: Днепропетровск

Re: Печатный стол (HeatBed)

Сообщение duss1981 » 23 ноя 2014, 15:49

Подскажите такая проблема при включении стола температура растет до 109 градусов, тут все ОК. При включении хотэнда падает до 85 градусов, при печати также. напряжение на столе в обоих случаешь 12,5В, т.е. просадок нет. Может проблема в прошивке Marlin?
Printer: Kossel mini, Prusa i3 (строю)
Firmware: Repetier
Host: Repetier
Slicer: Kisslicer 1.1.0.14
Filament: ABS - 1.75
Nozzle: 0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
duss1981

Сообщения: 45
Зарегистрирован: 01 янв 2014, 00:43

Re: Печатный стол (HeatBed)

Сообщение barakuda62 » 28 дек 2014, 03:56

Пришёл стол с али чёрный алюминиевый MK3, при подключении выяснилось что выше 77 градусов не греет, поднял напряжение на БП (12v, 33a) до 13,5v утеплил стол картонкой снизу нагрелся до 83 и стабилизировался :(
Замеры показали 3 Ома сопротивление, ток потребления 4А, после изучения схемотехники решил тюнинговать стол, конструктивно нагреватель выполнен из медных дорожек на керамической подложке, которые замечательно карябаются ножом.
На картинках схема ДО и ПОСЛЕ доработки.
Карябаем острым ножом, без лишнего усердия дабы не повредить керамическую подложку, паяем залуженным проводом (я паял на поддоне уложенным на газовую конфорку, ака подогрев) покрываем место паек лаком.
Из 4 нагревательных блоков получилось 8 соединённых параллельно.
Итог, сопротивление 1,4 Ома, ток потребления 12,5А :good:, соответственно на Ramps заменён транзистор на 10N03 (30v, 73A) в корпусе D2PAK с напайкой на металлическую пластину-радиатор, сдул с какой то МП, время разогрева до 110 градусов от 12v стало 4 минуты !
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: Печатный стол (HeatBed)

Сообщение mrsnowin » 28 дек 2014, 14:15

@barakuda62
И это круто! Тоже что ли зарукожопить свой стол. А то минут 20 до 110 греется.
Custom Prusa i2, сопло 0.3, слой 0.2.
mrsnowin

Сообщения: 55
Зарегистрирован: 08 авг 2014, 18:36

Re: Печатный стол (HeatBed)

Сообщение Dimon372 » 02 янв 2015, 01:43

barakuda62 писал(а):Замеры показали 3 Ома сопротивление, ток потребления 4А

Странно. У меня похожая, но MK2. Сопротивление для 12В - 1.5 Ома, для 24В - 3.5 Ома.
Интересно, какое у вас изначально был сопротивление между 2 и 3 контактом....
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Печатный стол (HeatBed)

Сообщение barakuda62 » 02 янв 2015, 03:26

Dimon372 писал(а):
barakuda62 писал(а):Замеры показали 3 Ома сопротивление, ток потребления 4А

Странно. У меня похожая, но MK2. Сопротивление для 12В - 1.5 Ома, для 24В - 3.5 Ома.
Интересно, какое у вас изначально был сопротивление между 2 и 3 контактом....

Для 24В изначально было 5,6 Ома.
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: Печатный стол (HeatBed)

Сообщение om2804 » 03 янв 2015, 00:54

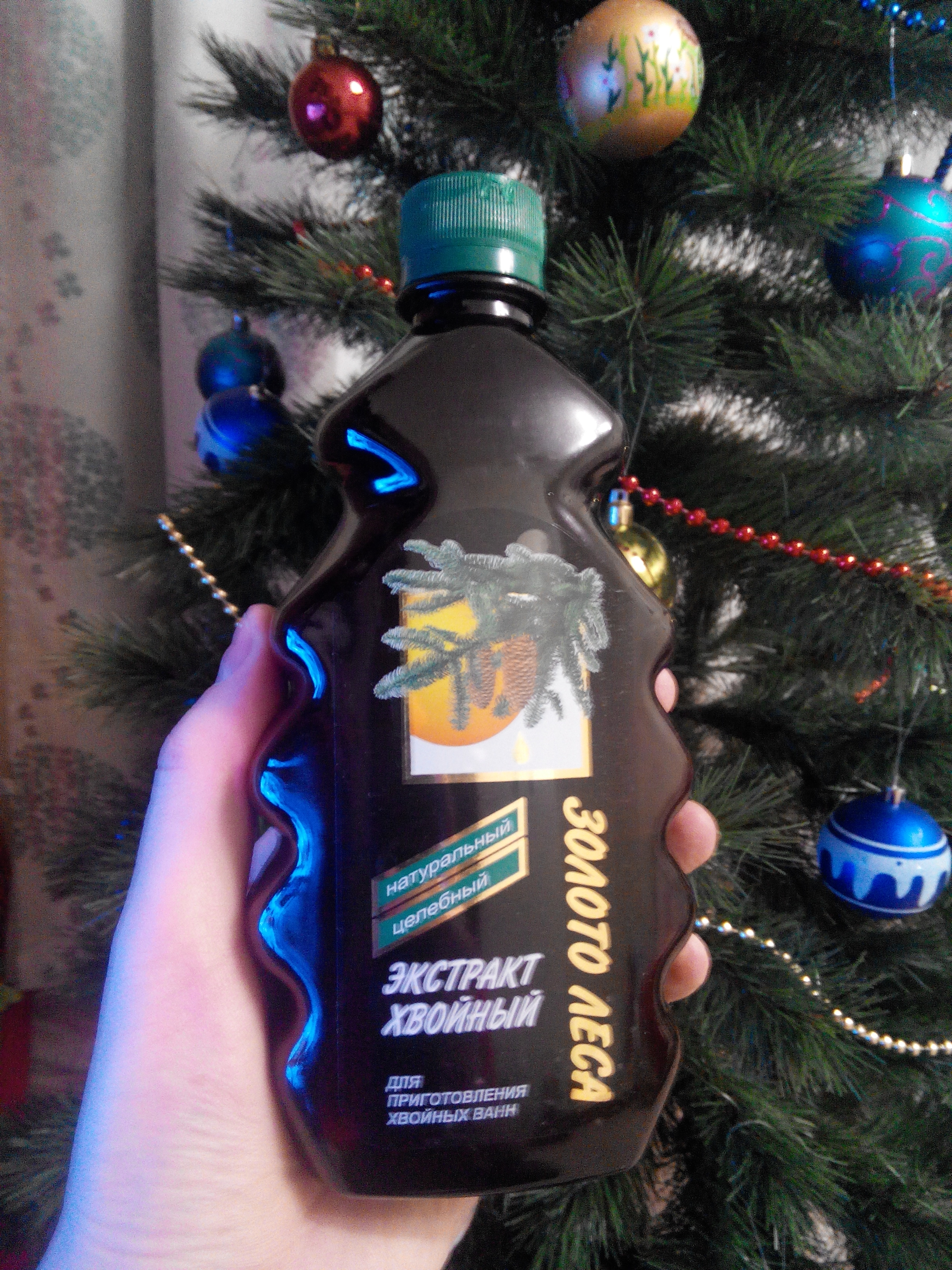

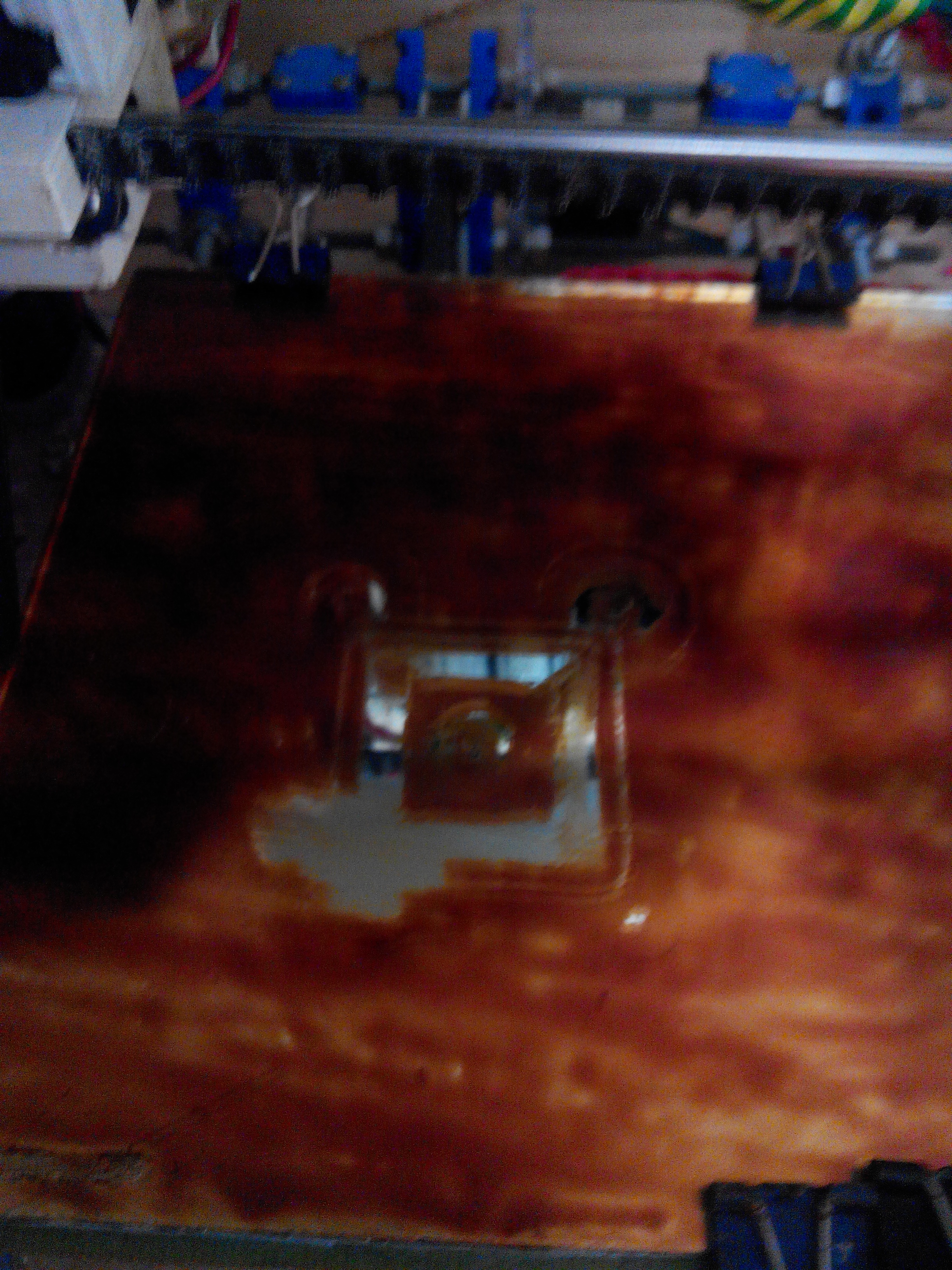

Попробовал печатать на хвойном экстакте. Эффект положительный. Эффект получается немного одноразовый. Т.е. после печати нужно вновь протрать стол.

Экстракт хвойный


Всех с новым годом! :beer:
Вложения
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Печатный стол (HeatBed)

Сообщение Сираж » 14 янв 2015, 22:24

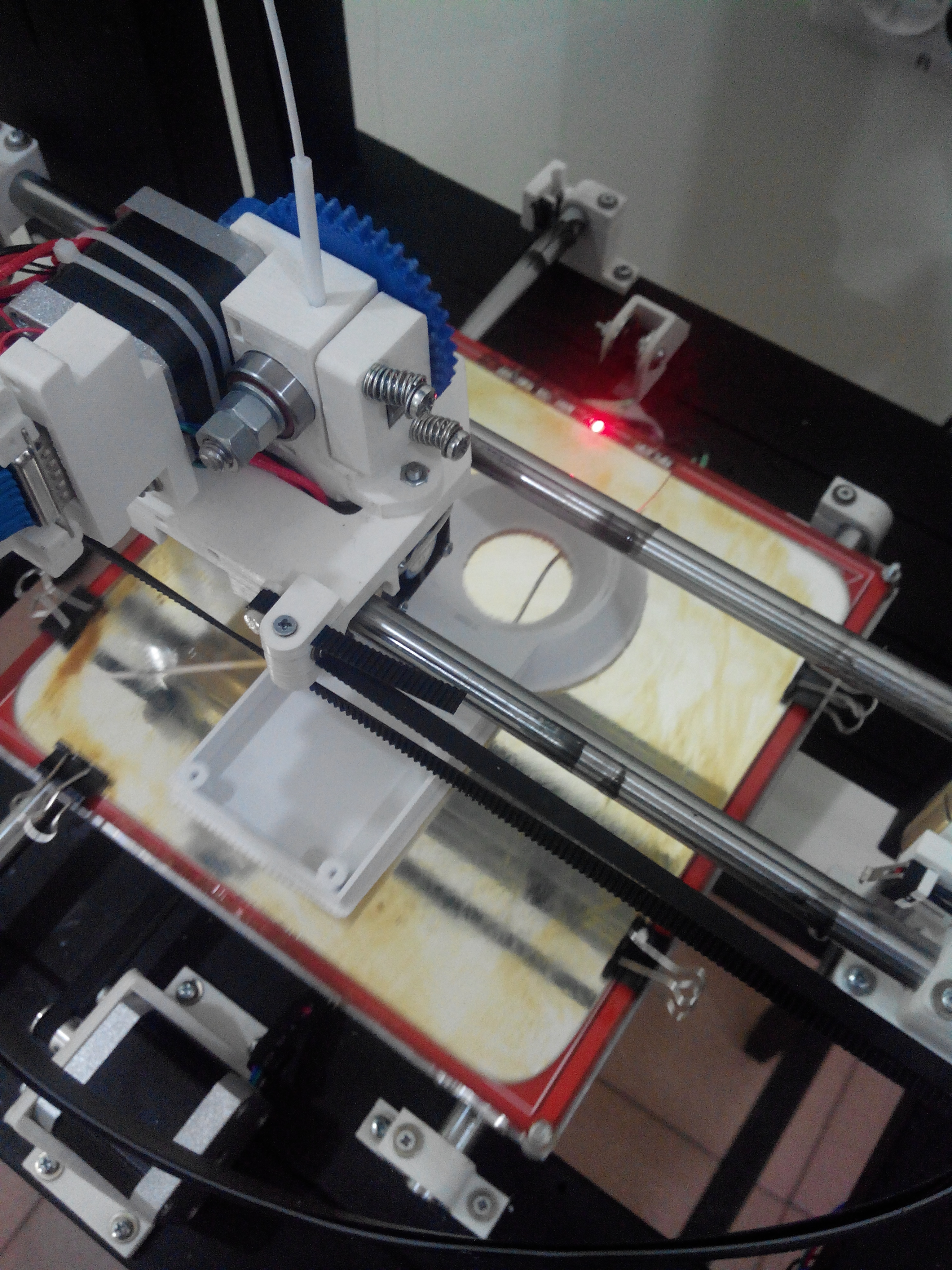

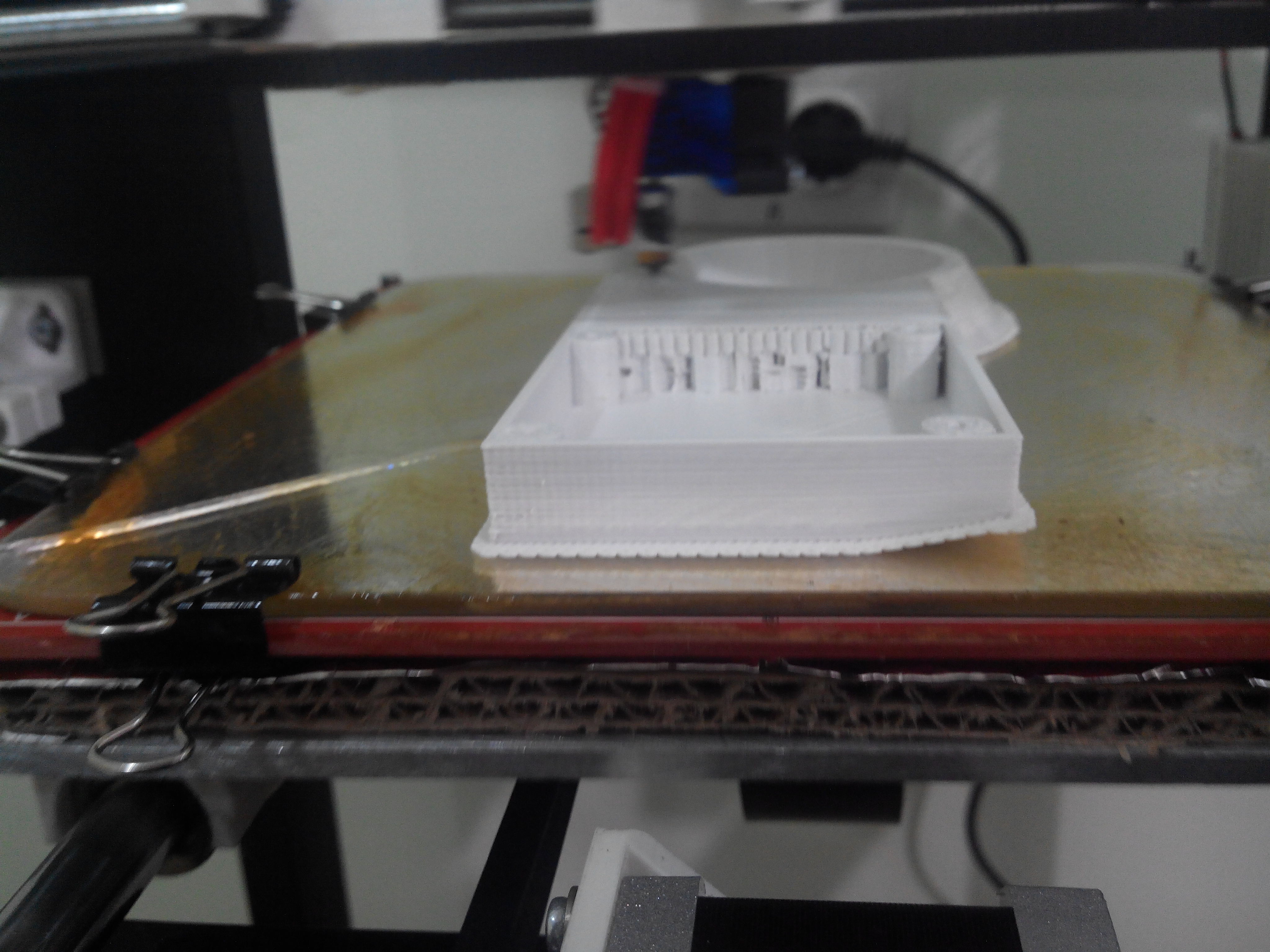

После долгой борьбы с деломинацией лопнуло стекло от ikea на печатном столе(стол прогревал до 115 гр), :( проблема деломинации только с крупными деталями. Пробовал и пиво и сахарный сироп и ацетон, не помогает. Поднял температуру стола со 110 до 115, стекло лопнуло, а угол всеравно поднялся гад.. :) Интересно вместо стекла подойдет стеклотекстолит 3-х миллиметровый?

Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: Печатный стол (HeatBed)

Сообщение Myp » 14 янв 2015, 22:44

а чего бы брим не сделать? с бримом края держатся гораздо лучше.
а можно вобще хардкор, скирт с нулевым зазором и высотой в 4 слоя и 5-10 оборотов.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Печатный стол (HeatBed)

Сообщение Revenger » 14 янв 2015, 23:50

При кол-ве деталей больше одной, скирт с нулевым зазором не очень помогает, т.к. пространство между деталями он не захватывает. Проще уж только брим (я ксати в основном его использую).. А рафт у меня лично вашпе "не того"... слик3 его каким-то каличным делает... тот же брим. А в последней версии я чота вообще не понял что к чему, но даже задавая более 1 слоя, он всё равно не слайсился...
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Печатный стол (HeatBed)

Сообщение Сираж » 15 янв 2015, 00:06

Попробую завтра с бримом, мне не нравится что стекло треснуло...
PS: сегодня бросил slic перешел на kisslicer, чет у слика с поддержкой беда
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: Печатный стол (HeatBed)

Сообщение om2804 » 15 янв 2015, 01:42

Если стекло лопнуло, значит нагрев неравномерный был. Защищайте от сквозняков. Между стеклом и нагревателем фольгу алюминиевую проложить в несколько слоев
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Печатный стол (HeatBed)

Сообщение Сираж » 15 янв 2015, 02:09

Ну сквозняк в принципе был хороший, у меня канальный вентилятор под вытяжку, пластиком дома не хочется дышать :) Алюминиевую фольгу тоже наклею.
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: Печатный стол (HeatBed)

Сообщение Diffid » 16 янв 2015, 22:33

Сираж писал(а):Пробовал и пиво и сахарный сироп и ацетон, не помогает.

Попробуйте лак для волос. Я тоже много вариантов перебрал- остановился на лаке (тафт суперфиксация 4 или 5 звезд, без отдушек), на форуме неоднократно уже проскакивало). Пока стол горячий- держит намертво, нигде не отстает. При остывании ниже ~50 градусов слышен щелчок и деталька уже просто лежит на столе, отдирать ничего не нужно).
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр
