Печатный стол (HeatBed)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Печатный стол (HeatBed)

Сообщение SDimok » 25 янв 2014, 11:28

Никто не знает где достать фольгированный нихромом текстолит?
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Печатный стол (HeatBed)

Сообщение faeton13 » 25 янв 2014, 17:23

Dmitry__ писал(а):
faeton13 писал(а):школа физика закон Ома знаем?
4 проводника соединены параллельно. Сопротивление одной дорожки - 1.2*4=4.8 Ом.

Сурово :ROFL:

бывает да - в 3 ночи писал то.

Dmitry__ писал(а):
faeton13 писал(а):Q=R*I^2 - простая не интегральная форма. Из нее очевидно, что ток, зараза, влияет на эффективность кроватки много больше чем сопротивление.

Сильно :lol:
Отсыпь, чего курил?

в чем проблема то?

Добавлено спустя 14 минут 54 секунды:
unigenum писал(а):Там же в школе рассказывали про параллельное и последовательное соединение проводников. Так вот при параллельном соединении общее сопротивление вычисляется по формуле 1/R = 1/R1+1/R2+...+1/Rn
Далее я Ваш бред(уж извините) читать не стал.

да обишибся, бывает нов общем под законом Ома подразумевалось знание базовой электротехники, а не конкретное уравнение.
Я как-то не подумал, что преобразование 1/R=n/R1 при R1=R2=...=Rn будет проблемой, так как преобразование сопротивления одного проводника высчитывается как R1=R*n.

unigenum писал(а):И про брак производства...
Производство идет исходя из технических условий, а не из ваших фантазий. Китайцы обозначили свои технические условия общим сопротивлением кровати 0.6 Ом. Где брак?

если вы мне покажите 2 платы из этой партии которые будут иметь абсолютно идентичное сопротивление я с вам таки соглашусь. стандартный допуск - 1-1.2Ом

Добавлено спустя 3 минуты:
Екатеринбуржец писал(а):Вывод - стол на основе меди при увеличении температуры резко теряет эффективность. Стол на основе нихрома сохраняет эффективность практически на прежнем уровне.


Спасибо. занесло меня в дебри что-то.

Добавлено спустя 17 минут 33 секунды:
SDimok писал(а):Никто не знает где достать фольгированный нихромом текстолит?

в природе он вроде существует, но я свободной продаже даже лент не нашел. (
Можно так сгородить-http://goo.gl/j913Rc только на не эпоксидке это клеить.
кстати силиконовые нагревательные элементы это таки нихромовая проволка уложенная между двумя силиконовыми ковриками.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Печатный стол (HeatBed)

Сообщение unigenum » 25 янв 2014, 19:25

faeton13 писал(а):да обишибся, бывает


да, бывает, главное сильно рогом не упираться :)

Замерил сопротивление нагретой кровати.
Если при комнатной температуре сопротивление 0.6 Ом, то при 100 градусах цельсия уже 1.5 Ом. Но это уже не нагрев, а просто поддержка заданной температуры в ШИМе. Так что не сильно важно в плане эффективности


faeton13 писал(а):стандартный допуск - 1-1.2Ом

какой еще стандартный допуск??? если кто-то сделал панель сопротивлением 1-1.2 Ома, это вовсе не означает "стандарт"!
Просто нашелся еще кто-то, кто спроектировал панель сопротивлением 0.5-0.7 Ома, вот и всё. Никакого брака, всего-лишь другие параметры.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Печатный стол (HeatBed)

Сообщение Екатеринбуржец » 25 янв 2014, 20:15

unigenum писал(а):
faeton13 писал(а):да обишибся, бывает


да, бывает, главное сильно рогом не упираться :)

Замерил сопротивление нагретой кровати.
Если при комнатной температуре сопротивление 0.6 Ом, то при 100 градусах цельсия уже 1.5 Ом. Но это уже не нагрев, а просто поддержка заданной температуры в ШИМе. Так что не сильно важно в плане эффективности


faeton13 писал(а):стандартный допуск - 1-1.2Ом

какой еще стандартный допуск??? если кто-то сделал панель сопротивлением 1-1.2 Ома, это вовсе не означает "стандарт"!
Просто нашелся еще кто-то, кто спроектировал панель сопротивлением 0.5-0.7 Ома, вот и всё. Никакого брака, всего-лишь другие параметры.

Как раз таки очень важно. Не забудьте что 100С это температура нижней части "бутерброда" а сверху стекло и скотч. И я вот могу печатать без деламинации не ниже 110С. А если изначально было сопротивление 1.2 ом то до нужной температуры он может и не нагреть.
И насчет допусков
Dimensions 214mmx 214mm
Laminate FR4 1.6+-0.15mm
2 layer, 35μm copper
Power Input: 12Vdc
copper plated holes
resistance between 1-2 ohm
От 1 до 2 ом. Это две большие разницы. Мощность нагревателя от 72 до 144 ватт. А площадь рассеивания одинакова. Да еще при нагреве мощность на треть упадет.
Последний раз редактировалось Екатеринбуржец 25 янв 2014, 20:37, всего редактировалось 1 раз.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: Печатный стол (HeatBed)

Сообщение SDimok » 25 янв 2014, 20:18

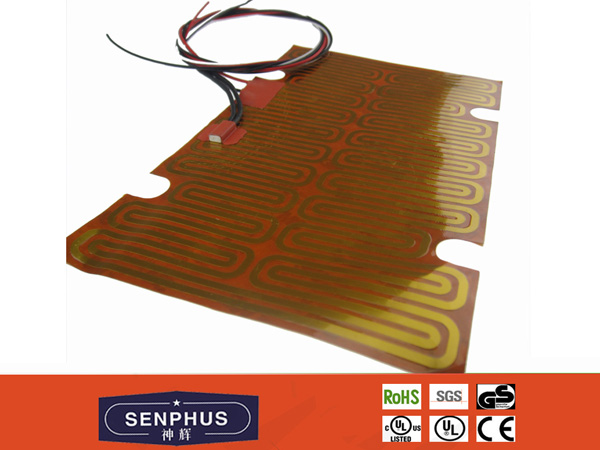

Вот тут нашел интересные нагреватели: http://supplyheatingcable.ru/5-3-kapton ... tml/116268
Вытравленные на полиамидной пленке.
Приклеил к алюминиевой пластине и в путь...
Вложения
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Печатный стол (HeatBed)

Сообщение Dmitry__ » 25 янв 2014, 20:32

Dmitry__ писал(а):
faeton13 писал(а):Q=R*I^2 - простая не интегральная форма. Из нее очевидно, что ток, зараза, влияет на эффективность кроватки много больше чем сопротивление.

Сильно :lol:
Отсыпь, чего курил?

в чем проблема то?
[/quote]
Уже проехали? Или еще нет проблемы?
"Славные мужики Джоуль и Ленц" в гробу бы перевернулись, если бы узнали что такую "эффективность" вывели :)
По твоим словам, толстая медная пластина при питании 0.1 вольт, много эффективнее дает тепло чем нихром на 220-ти вольтах. Ведь какие эпичные токи да еще в квадрате...
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Печатный стол (HeatBed)

Сообщение SDimok » 25 янв 2014, 21:56

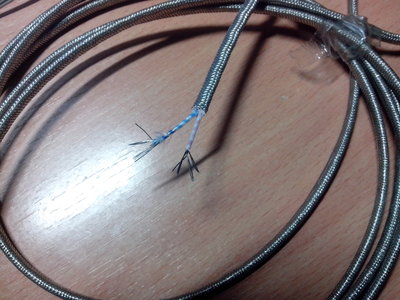

Неожиданное решение валялось у меня в кладовке :)
Компенсационный провод для термопары K типа (Хромель-Алюмель).
Провод в металлизированном экране, плоский.
Изоляция многослойная: чередуется фторопласт и стекловолокно.
Многожильный.
Хромель и Алюмель близки по составу к нихрому (в обоих есть никель и хром).
Решил попробовать :)
Отрезал кусок провода, получилось 90 см.
Соединил обе жилы с одной стороны и с другой(запараллелил короче , чтобы сопротивление уменьшить).
Подключил к БП, и о чудо ... провод за 10 секунд нагрелся где то до 80 градусов.
Причем горячей была наружная металлическая оплетка(я переживал, что фторопластовая изоляция будет мешать нагреву).
Замерил потребляемый ток - 10 Ампер. Как доктор прописал.
Самое хорошее в этом проводе то, что он предназначен для работы на высоких температурах.
У нас его в котлы пихают к термопарам.
Думаю для работы при 130 он точно подойдет.
Причем его можно сразу приклеивать на алюминиевую пластину без дополнительной изоляции(например герметиком для глушителей).
Вот так это чудо выглядит...
Вложения
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Печатный стол (HeatBed)

Сообщение Alexeus » 26 янв 2014, 11:53

имхо он специально так многослойно устроен, что бы снижать теплопроводность (для защиты при нахождении в печи, например), поэтому не рационально его в оригинальном виде использовать для нагрева.
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: Печатный стол (HeatBed)

Сообщение om2804 » 26 янв 2014, 20:54

Ааааа, я придумал ещё лучше!
Q=I^2*R
Вспоминаем закон Ома и I=U/R, тогда R=U/I
Подставляем Q=I^2*U/I
Сокращаем Q=I*U
Вуаля! Теперь эффективность зависит от тока и напряжения! *сарказм*
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Печатный стол (HeatBed)

Сообщение Dmitry__ » 26 янв 2014, 21:50

om2804 писал(а):Ааааа, я придумал ещё лучше!

:)

Ой, меня кто-то отредактировал, значит я переступил черту...
Больше не буду :pardon:
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Печатный стол (HeatBed)

Сообщение om2804 » 26 янв 2014, 22:39

Ну там тег поставлен в конце сообщения. Надеюсь понимаешь, что я это не всерьёз )
А людей обижать не надо. лучше объяснить в чём не правы
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Печатный стол (HeatBed)

Сообщение Dmitry__ » 27 янв 2014, 01:30

Ток -фигня!
Напряжение - сила!
Сам посуди:
Q=I^2*R, от сопротивления еще хоть как-то зависит Q. Чем больше R, тем больше Q, хоть и линейно. А при U - фсе, амба:
Q=U^2/R, чем больше R, тем меньше Q.
В U сила мира, брат
/сарказм/
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Печатный стол (HeatBed)

Сообщение Dimon372 » 27 янв 2014, 14:45

Dmitry__ писал(а):Сам посуди:...
Ппц... Почитайте что-ли книжек по электронике. :) Ну или спать ложитесь по раньше...
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Печатный стол (HeatBed)

Сообщение Dmitry__ » 27 янв 2014, 17:59

:)
Что посоветуете почитать?
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Печатный стол (HeatBed)

Сообщение dccharacter » 27 янв 2014, 18:55

Диму-мышонка загнали в ловушку!
Вложения
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей
