Re: Печатный стол (HeatBed)

Сообщение ursus » 25 янв 2016, 14:24

В том то и дело что никак. Стандартная прошивка просто сводит точки в среднюю плоскость. Вот как раз это сейчас товарищ Сетар и пытается запилить, что б холмы компенсировало, а не просто плоскость.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 267
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Печатный стол (HeatBed)

Сообщение setar » 25 янв 2016, 14:34

если стол кривой холмами то это (пока) ничем не правится.

вертикали в виртуальных координатах повернуты так, чтобы быть перпендикулярными основанию и не совпадают с физической вертикалью

а выравнивание плоскостью работает так :
строится плоскость которая равно удалена от всех замеров, при этом некоторые точки получаются висят в воздухе, а некоторые ниже реального уровня стола.
чтобы соплом в стол не втыкаться виртуальная нулевая плоскость поднимается так, чтобы в самой нижней точке реального стола был ноль в виртуальном пространстве.

собственно расширенный лог автоуровня показывает все эти итерации:
Код: Выделить всёРазвернуть
SENDING:G29 V4
G29 Auto Bed Leveling
Bed X: 70.000 Y: 80.000 Z: -36.052
Bed X: 207.000 Y: 80.000 Z: -35.215
Bed X: 344.000 Y: 80.000 Z: -35.692
Bed X: 70.000 Y: 175.000 Z: -35.772
Bed X: 207.000 Y: 175.000 Z: -35.585
Bed X: 344.000 Y: 175.000 Z: -35.641
Bed X: 70.000 Y: 270.000 Z: -35.715
Bed X: 207.000 Y: 270.000 Z: -34.711
Bed X: 344.000 Y: 270.000 Z: -35.248
Eqn coefficients: a: 0.00116562 b: 0.00225440 d: -36.05930328
planeNormal x: -0.001166 y: -0.002254 z: 1.000000
rot_min_diff=-36.34505
rot_max_diff=-35.46954
difference=0.87551
+-----------+
|...Back....|
|Left..Right|
|...Front...|
+-----------+
Measured Bed Topography:
-35.71500 -34.71062 -35.24812
-35.77187 -35.58500 -35.64062
-36.05187 -35.21500 -35.69187

Corrected Bed Topography:
+0.33688 +1.34125 +0.80375
+0.28000 +0.46688 +0.41125
+0.00000 +0.83688 +0.36000

Corrected Bed Topography in new coordinats:
+0.03083 +0.87551 +0.17833
+0.18813 +0.21531 +0.00000
+0.12229 +0.79948 +0.16291

Height from Bed to Nozzle :
(+) is airprinting, (-) is touch under bed surface
+0.84468 +0.00000 +0.69718
+0.68739 +0.66020 +0.87551
+0.75322 +0.07603 +0.71260
current_position[Z_AXIS]=6.20282
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печатный стол (HeatBed)

Сообщение Dimon372 » 25 янв 2016, 22:21

Я думал автоуровень - это когда холмы сводятся на 0 слоев за 3-5...
А стол выровнять по осям не так уж и сложно.
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Печатный стол (HeatBed)

Сообщение setar » 26 янв 2016, 02:16

когда стол большой и его нельзя вывесить по 3-4 точкам на регулировочных болтах - это сложно
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печатный стол (HeatBed)

Сообщение abuharsky » 30 янв 2016, 12:51

Чтото не пойму.

Купил твёрдотельное реле SSR DD 25A

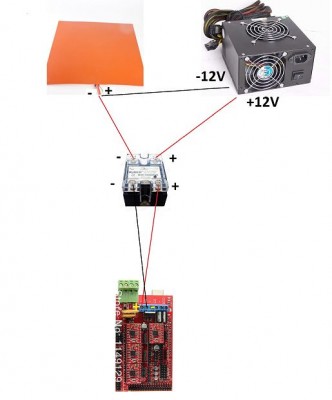

Подключил по схеме, все работает, но реле греется очень сильно

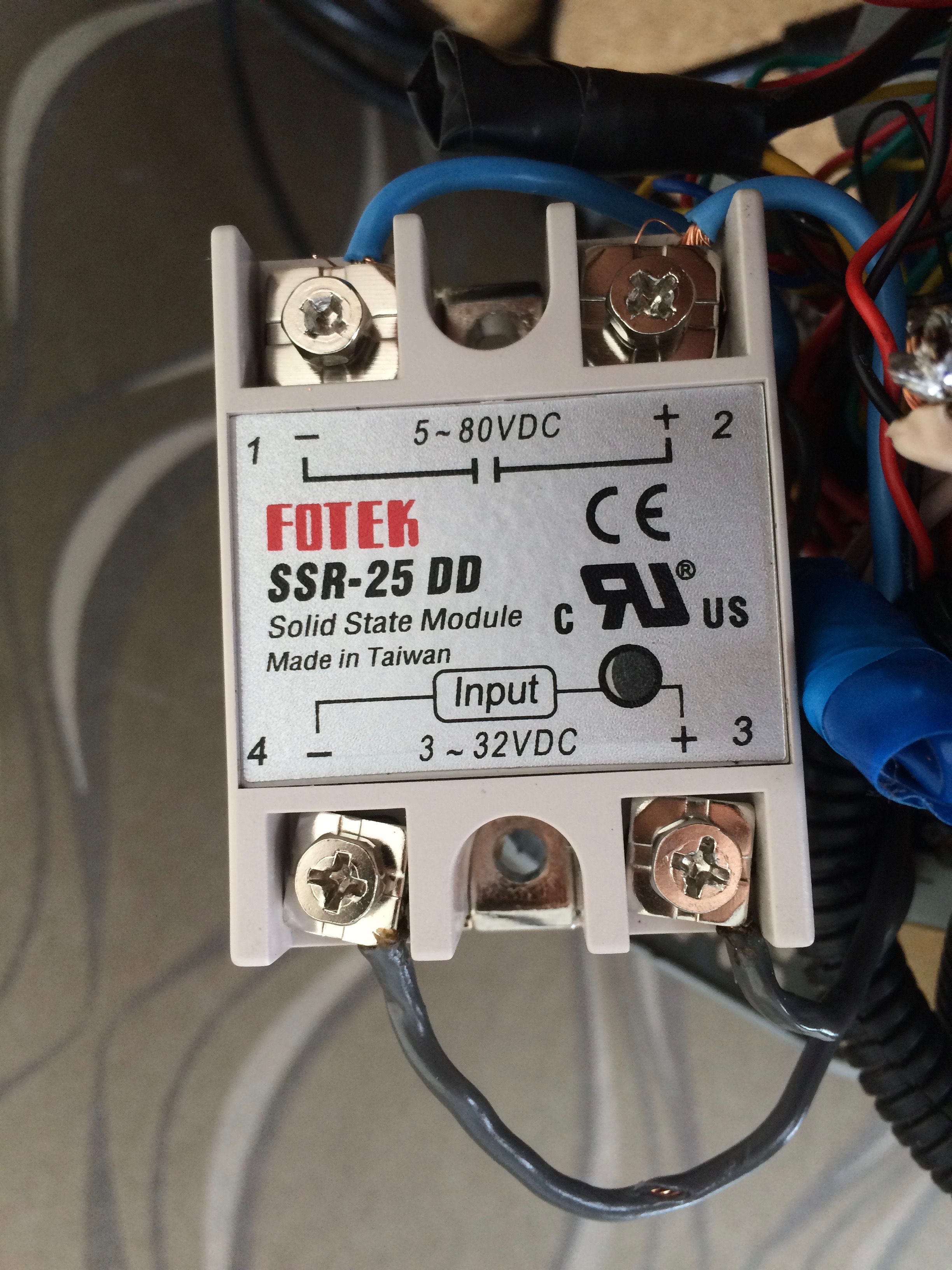

реле такое:



Добавлено:
судя по всему теперь еще и D8 (RAMPS 1.4) не выдает ничего, наверное транзистор сгорел :( епрст
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Печатный стол (HeatBed)

Сообщение alfamosk » 30 янв 2016, 15:43

вобщем вчера идеально напечатал АБСом при температуре стола 60 смазанный клеем карандашем. сегодня детали ни в какую не отели липнуть.
кто печатает со столом в 60 градусов и чем мажет?
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Печатный стол (HeatBed)

Сообщение stepmotor » 30 янв 2016, 16:14

Сегодня попробовал смазать стол(зеркало) кока-колой :) PLA нормально прилип, деталь печатается :) Потом попробую с АБС-ом тоже самое повторить :)
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Печатный стол (HeatBed)

Сообщение MEXAHuK » 30 янв 2016, 16:23

stepmotor писал(а):Сегодня попробовал смазать стол(зеркало) кока-колой :) PLA нормально прилип, деталь печатается :) Потом попробую с АБС-ом тоже самое повторить :)


Ну, по сути, это тоже самое, что сахарным сиропом мазать, если, конечно, кока-кола не диетическая, которая зеро :) Я делаю сахарный сироп и добавляю туда спирта. "Легкие" детали из абс печатаются хорошо, пла тоже держится отлично.
Аватара пользователя
MEXAHuK

Сообщения: 228
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Re: Печатный стол (HeatBed)

Сообщение alfamosk » 30 янв 2016, 16:57

где то читал что на пошкуренный акрил абс липнет.. так ли это?) кто пробывал?
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Печатный стол (HeatBed)

Сообщение Alexus12 » 30 янв 2016, 19:35

stepmotor писал(а):Сегодня попробовал смазать стол(зеркало) кока-колой :) PLA нормально прилип, деталь печатается :) Потом попробую с АБС-ом тоже самое повторить :)

Пиво наше все. И принтеру приятно, и его хозяину :)
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Печатный стол (HeatBed)

Сообщение om2804 » 30 янв 2016, 22:10

На акрил, даже непрошкуренный АБС липнет хорошо даже на холодный. Даже лучше пива. Но есть одно Но. Если не рассчитать высоту первого слоя, то потом будет не оторвать
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Печатный стол (HeatBed)

Сообщение setar » 30 янв 2016, 22:49

abuharsky писал(а):Чтото не пойму.

Купил твёрдотельное реле SSR DD 25A
Подключил по схеме, все работает, но реле греется очень сильно

так и должно быть, у меня аналогичное на 120А
греется безбожно, эксплуатирую в купе с процессорным активным радиатором (какой то пентиум старый)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печатный стол (HeatBed)

Сообщение alfamosk » 31 янв 2016, 00:13

om2804 писал(а):На акрил, даже непрошкуренный АБС липнет хорошо даже на холодный. Даже лучше пива. Но есть одно Но. Если не рассчитать высоту первого слоя, то потом будет не оторвать

а чем смазывать надо? и печатать с рафтом или можно без?) рассчитать в смысле если сделать очень близко?))

на днях тогда скатаюсь в магаз куплю) а еще кто на каком столе пробывал печатать? поеду в спеиализированый магазин по пласикам, резине и прочим.. подумываю для эксперемента что можно взять :) ибо блин, запарил меня принтер греть стол до 60 градусов за час.. седня еще и сопло вдруг до 260ти грелось 10 минут :cry:
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: Печатный стол (HeatBed)

Сообщение om2804 » 31 янв 2016, 00:19

Вам в тему печати на холодном столе. Достаточно протереть ацетоном перед печатью или не протирать и вовсе ничем. Главное подбор высоты слоя и ровный акрил. Деталь сбивается после помещения в морозилку.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Печатный стол (HeatBed)

Сообщение alfamosk » 31 янв 2016, 01:55

главное чтоб она не отдиралась при печати)) закрытый корпус уже сделал, но ни клей ни пиво при 60 градусах совсем не держат((.. скотч покупать не хочу, дорого..
зпасибо за помощь) как попробую печатать отпишусь и фоток сделаю если получится конечно)

Добавлено спустя 29 секунд:
om2804 писал(а):Вам в тему печати на холодном столе. Достаточно протереть ацетоном перед печатью или не протирать и вовсе ничем. Главное подбор высоты слоя и ровный акрил. Деталь сбивается после помещения в морозилку.

да эту тему уже почитал) спасибо) просто спросил для уточнения.
Аватара пользователя
alfamosk

Сообщения: 368
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия
