Печатный стол (HeatBed)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Печатный стол (HeatBed)

Сообщение antonkopa » 04 дек 2015, 10:59

Я думаю его и выгибать будет меньше чем обычный стол МК2
Или тоже при нагреве выгибает ?
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: Печатный стол (HeatBed)

Сообщение icehardy » 04 дек 2015, 12:13

гнется, но гораздо меньше
и крепить желательно на 3 точки
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Печатный стол (HeatBed)

Сообщение Alexus12 » 04 дек 2015, 14:25

icehardy писал(а):гнется, но гораздо меньше
и крепить желательно на 3 точки

Сам стол на 3 или всю конструкцию на 3 винта?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Печатный стол (HeatBed)

Сообщение icehardy » 04 дек 2015, 14:47

сам стол
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Печатный стол (HeatBed)

Сообщение Alexus12 » 05 дек 2015, 13:44

icehardy писал(а):сам стол

Это чтобы не изгибался?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Печатный стол (HeatBed)

Сообщение icehardy » 05 дек 2015, 14:20

просто в идеале плоскость строится через 3 точки, и проще настроить
но всякое бывает
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Печатный стол (HeatBed)

Сообщение barakuda62 » 04 янв 2016, 01:18

Замутил столик на силиконовом подогревателе, по чертежам http://ru.aliexpress.com/item/3D-printers-Delta-rostock-circular-heatbed-MK3-reprap-3mm-diameter-265mm/32376281887.html?spm=2114.031020208.3.110.7PmyQs&ws_ab_test=searchweb201556_3,searchweb201644_4_79_78_77_82_83_80_62_81,searchweb201560_8
Диаметр 265 мм, толщина 3 мм, в качестве нагревателя силиконовый шнур 220v 160w четырёх метровой длины, приклеен к столу термоклеем радиал.
Управляется через плату опторазвязки, нагрев до 100 за 7 минут, до 110 за 8,5 минуты.




Последний раз редактировалось barakuda62 31 янв 2016, 16:17, всего редактировалось 1 раз.
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: Печатный стол (HeatBed)

Сообщение 8cd » 04 янв 2016, 02:26

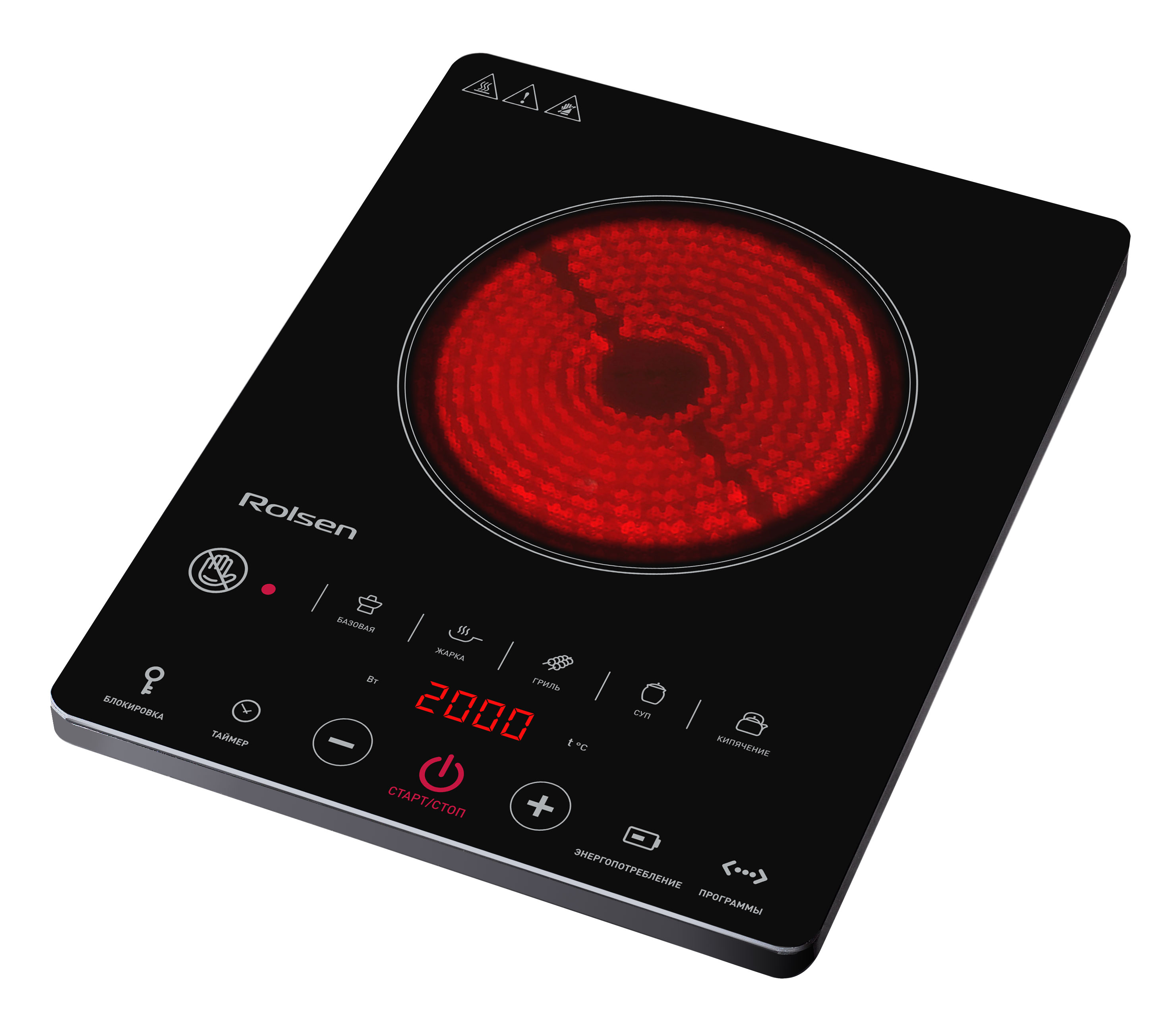

А вот практически готовое решение :)
8cd

Сообщения: 54
Зарегистрирован: 19 апр 2015, 12:18
Откуда: СПб

Re: Печатный стол (HeatBed)

Сообщение Reader » 04 янв 2016, 21:53

Хочу сделать принтер с областью печати 400х500х600, стол - 10мм лист алюминия усиленный профилем, сверху стекло, вопрос, будет ли вести алюминий при нагреве стола?
Reader

Сообщения: 23
Зарегистрирован: 19 июл 2014, 23:53

Re: Печатный стол (HeatBed)

Сообщение icehardy » 05 янв 2016, 10:25

будет при малейшей неравномерности нагрева
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Печатный стол (HeatBed)

Сообщение Myp » 05 янв 2016, 23:55

barakuda62 писал(а): в качестве нагревателя силиконовый шнур 220v 160w трёх метровой длины

а что конкретно за шнур?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Печатный стол (HeatBed)

Сообщение om2804 » 06 янв 2016, 01:07

MOC3063 коммутирует только в начале полупериода. Т.е. максимальная частота коммутации 100 Гц.
Надо подумать о PID на кровати. Я думаю, что у него частота может быть выше и PID будет работать не корректно.
Это надо проверять или отрубить PID
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Печатный стол (HeatBed)

Сообщение barakuda62 » 06 янв 2016, 01:11

Мне его холодильщики притащили, они его пихают в сливы холодильных установок чтоб не примерзали, типа такого http://ru.aliexpress.com/item/Heating-wire-hot-wire-heater-drain-cooler-chassis-cold-water-drainage-hotline-5-5-m/32578651495.html?spm=2114.031020208.3.25.C4bRib&ws_ab_test=searchweb201556_3,searchweb201644_4_10001_10002_10005_10006_10003_10004_62_10007,searchweb201560_8,searchweb1451318400_6148
Я про PID даже и не думал, имхо нафиг он на кровати ненужен, пластина алюминия в 3 мм имеет достаточную теплоёмкость + пробка снизу, гистерезис довольно таки стабилен, другое дело тонкий текстолитовый подогреватель там да PID может и актуален.
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: Печатный стол (HeatBed)

Сообщение ruut75 » 07 янв 2016, 13:27

Reader писал(а):Хочу сделать принтер с областью печати 400х500х600, стол - 10мм лист алюминия усиленный профилем, сверху стекло, вопрос, будет ли вести алюминий при нагреве стола?

Алюминий выгнет полубому(из дюрали точно, проверенно на 8мм Д16) стол 500х500, пока использую 6мм зеркало+1мм АМГ6м приклеен термоклем для равномерности нагрева
ruut75

Сообщения: 88
Зарегистрирован: 12 мар 2014, 21:25

Re: Печатный стол (HeatBed)

Сообщение Reader » 07 янв 2016, 22:56

Из чего тогда делать стол чтоб не вело?
Reader

Сообщения: 23
Зарегистрирован: 19 июл 2014, 23:53
