Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 22 окт 2010, 23:19

в принципе, можно найти листок латуни, вырезать круг ровный, и молотком ее молотком родимую, пока совсем тонкой не станет :) и т.д. такая чувствительная будет ))
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение coder_perm » 22 окт 2010, 23:21

по-моему пайка от постоянных перегибов отвалится быстро...
Аватара пользователя
coder_perm

Сообщения: 185
Зарегистрирован: 11 авг 2009, 22:39
Откуда: Пермь
Skype: kudrin_anton
прог. языки: assembler

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 22 окт 2010, 23:29

с кислотой не отвалиться, еще лучше тугоплавкими припоями (олово-серебряным или медно-цинковым с горелкой), вообще фиг оторвешь ))
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение rom@n » 22 окт 2010, 23:31

ммм... может вот это?

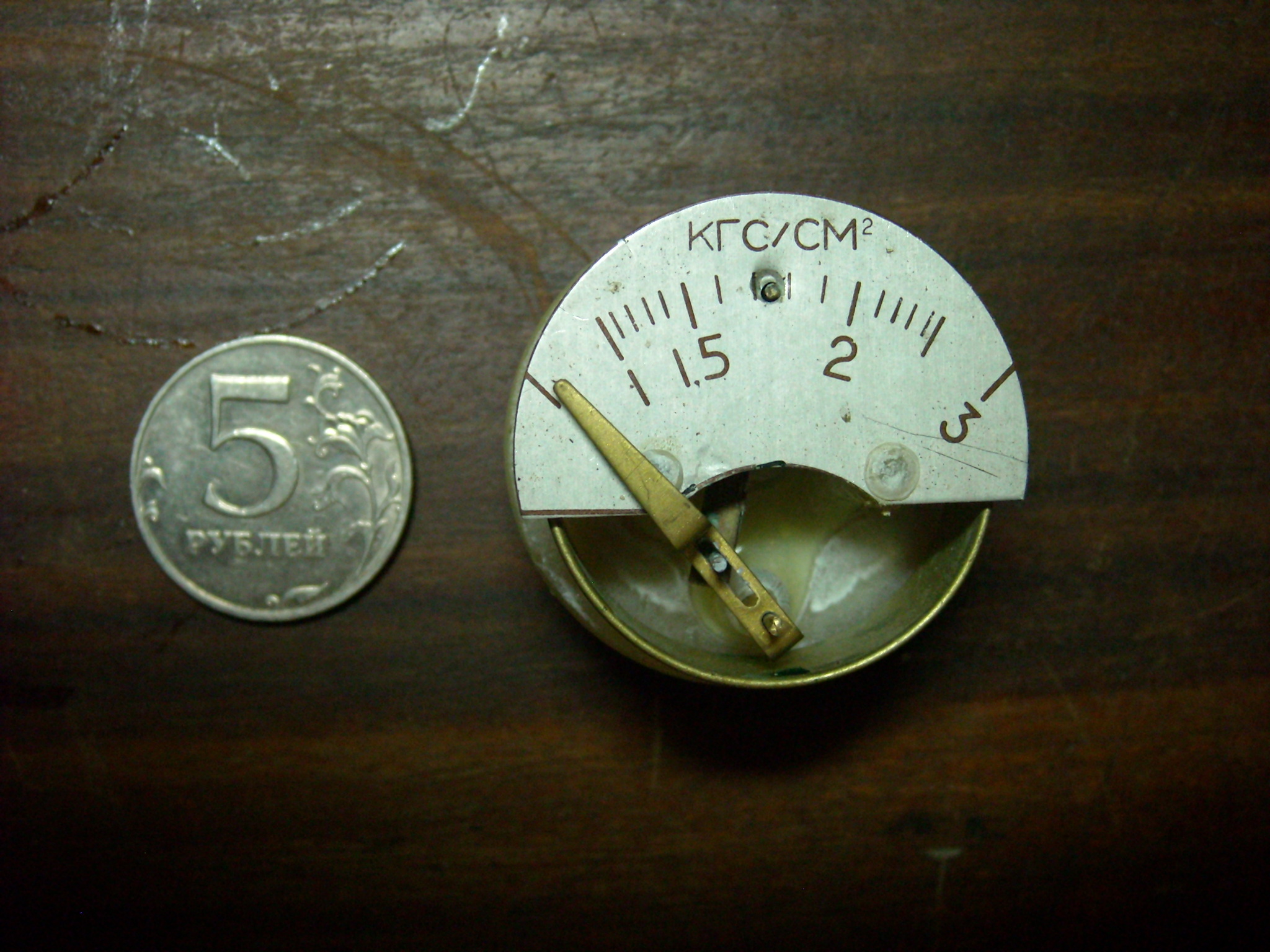

монометр от автонасоса (ножного). я в гараже три таких насчитал, думаю на барахолках не проблемма.
Вот еще:

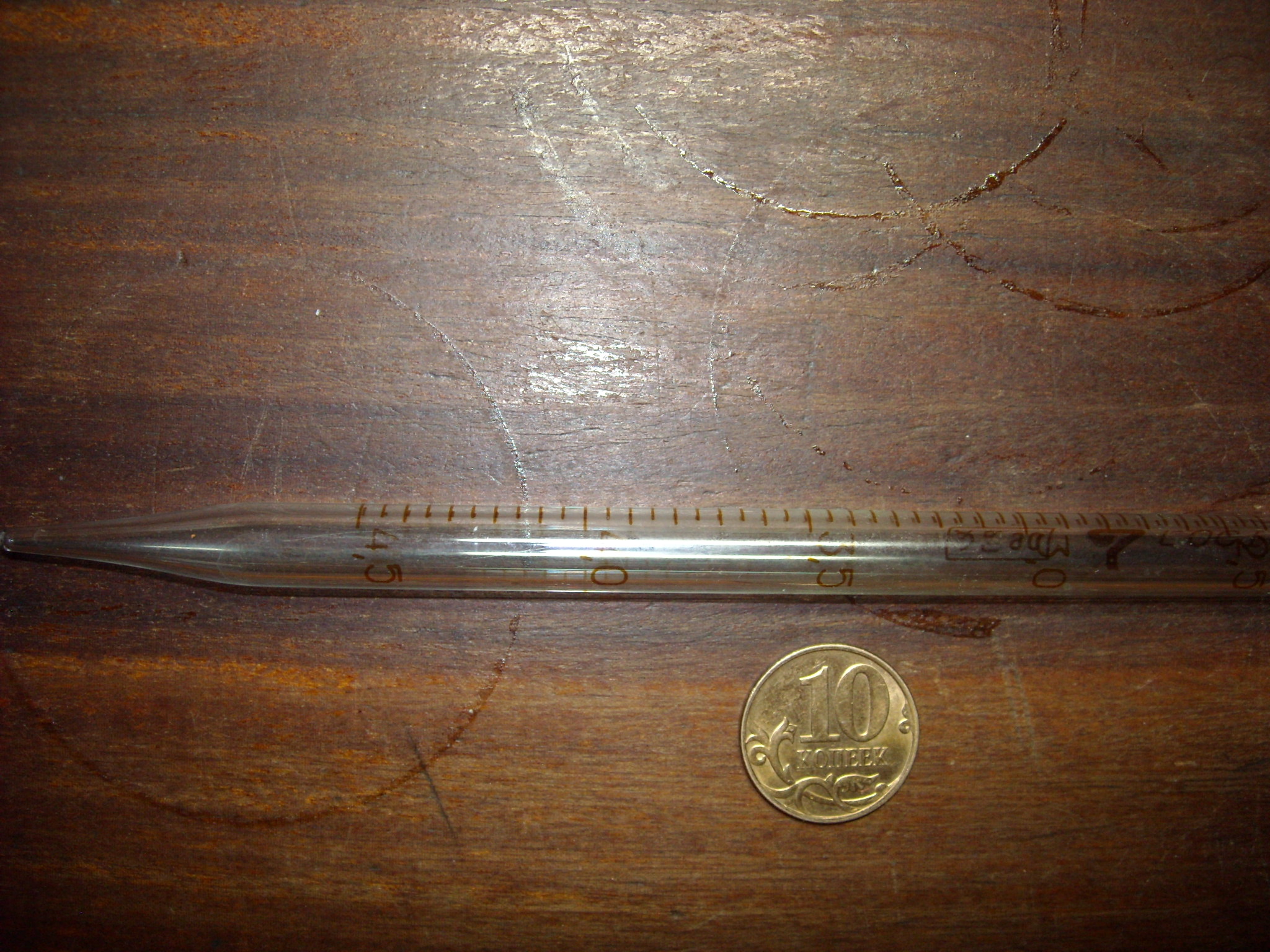

Как вариант водомерного стекла. Это медицинская трубка (длинная, 40см.) Думаю найти можно, скажем в местной поликлинике :oops:
Последний раз редактировалось rom@n 22 окт 2010, 23:46, всего редактировалось 1 раз.
Аватара пользователя
rom@n

Сообщения: 59
Зарегистрирован: 03 окт 2009, 14:52
Откуда: kazan
ФИО: Медведев Роман Юрьевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 22 окт 2010, 23:50

я про эти манометры давно ещо говрил но вот Бизон не как их найти не может)
у меня порядка 5-6 таких,

Добавлено спустя 2 минуты 51 секунду:
у меня гдето валяеться с градуеровкой от 0.25 а у тебя с 1ного

Добавлено спустя 2 минуты 21 секунду:
а я уровнемер делал из футлярчика для графитовых стержней и лат. капилярчика, герметик и отлично работает) только вот руки не как у меня до паровухи не доходят всо есть только нада сесть и спаять всо в кучу *(
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение rom@n » 22 окт 2010, 23:52

kolDOOM писал(а):я про эти манометры давно ещо говрил но вот Бизон не как их найти не может)
у меня порядка 5-6 таких,

Добавлено спустя 2 минуты 51 секунду:
у меня гдето валяеться с градуеровкой от 0.25 а у тебя с 1ного

Мне кажется это отличный вариант, миниатюрней хз где найти, под заказ только если. Это первый попавшийся сфотал, тоже видел гдето у себя от 0.25, незнаю откуда...
....только вот руки не как у меня до паровухи не доходят всо есть только нада сесть и спаять всо в кучу *(

тоже самое... хоть машину времени изобретай :crazy:
Последний раз редактировалось rom@n 23 окт 2010, 00:05, всего редактировалось 1 раз.
Аватара пользователя
rom@n

Сообщения: 59
Зарегистрирован: 03 окт 2009, 14:52
Откуда: kazan
ФИО: Медведев Роман Юрьевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 23 окт 2010, 00:02

реально луттше этого вариант не найти! а клапан критического давления можно из подшипника замутить)
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение SmorBoB » 23 окт 2010, 04:38

Обещал- сделал!!!
Представляю offтоп в offтопе: гамма-движок старика Стирлинга из консервных банок (как это тут сейчас модно).

"ШпротоМОТО-1"! Смотрим:



Отдельное спасибо тому чуваку который придумал WD-40!(не реклама, а от души говорю). Три дня не мог завести этот ШПРОТОМОТО, несмотря на, казалось бы, свободное вращение вала.Уж хотел забросить нах. А как WD-40 побрызгал - так все заработало!!! Ну и лед, конечно, в этот раз не стал класть на "холодильник" - тоже помогло. :D
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Michael_K » 23 окт 2010, 05:23

ВАААУУ!!! :Bravo: :good: Сууупеееер!
За ролик отдельный респект!

З.Ы.
А лед-то чем мешает? Казалось бы...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение coder_perm » 23 окт 2010, 05:53

Присоединяюсь к восхищениям, ролик зачетный!
Аватара пользователя
coder_perm

Сообщения: 185
Зарегистрирован: 11 авг 2009, 22:39
Откуда: Пермь
Skype: kudrin_anton
прог. языки: assembler

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение atreid » 23 окт 2010, 07:52

Стирлинг - это да!
Про лёд - скорее всего лёд СЛИШКОМ переохлаждал установку и свечке не удавалось прогреть воздух до нужной температуры. Попробуй поставить 3-4 свечи и лёд, должно шустро заработать.
atreid

Сообщения: 43
Зарегистрирован: 27 июн 2007, 07:47
Откуда: Чита
прог. языки: Делфи
ФИО: Олег

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 23 окт 2010, 10:48

Myp писал(а):идея манометра....................
.......... с одной стороны дырочку запаиваем
а в другую дырочку трубку паяем.

готов сильфон :)

Меж строк читаю, а сам в башке всё себе представляю - и да, ничего сложного быть не должно ) ...ну тоесть как, не то чтобы совсем элементарно, но вполне реалезуемо.

Добавлено спустя 3 минуты 32 секунды:
Pirate писал(а):да в принципе саму мембрану сделать не сложно, где только такую тонкую латунь достать? )

У меня рядом с домом, на мелком говнорынке, один дядька с контейнера всяким хламом торгует (я у него манометр урвал) - так у него бухта тончайшей латуни шириной 25см, продаёт на отрез, примерно по 10р погонный дециметр..
Ну тоесть я в ажуре :)

Осталось только попробовать. Но это потом.

Добавлено спустя 13 минут 16 секунд:
kolDOOM писал(а):но каждая мембрана имеет свою чусвительность .Жесть как выразились, или токая латунь должна быть прощитана.....

вот что делает с людьми образование. никакого воображения...
Мне же главное чтоб точка опоры мембраны двигалась хоть на сколько-нибудь - а уж механизм из шестерёнок я ему соберу какой угодно, главно чтоб стрелка подальше в итоге ползала. Выглядеть будет аляповато, но в этом кстати и соль ))
Ты же мой первый манометр видел? Он же работает? Работает. А то, что он мне там показывает - не столь вожно. Главное, что я знаю, при каком положении стрелки уже будет работать сама движка, а при каком уже клапаночек бы приоткрыть. То, что под стрелкой нет точной шкалы, мне нисколько не мешает.
Единственное, что я сам понять не могу - влияет ли на показания одного манометра подключения к той же ёмкости другого - это если мне всё же приспичит проградуировать своего первого, и я паралельно воткну другой (если найду)...

Добавлено спустя 1 минуту 17 секунд:
coder_perm писал(а):по-моему пайка от постоянных перегибов отвалится быстро...

Там перегибов не будет. Маленечко тянуть будет, а ПЕРЕгибаться - неа.

Добавлено спустя 3 минуты 9 секунд:
rom@n писал(а):ммм... может вот это?

монометр от автонасоса (ножного). я в гараже три таких насчитал, думаю на барахолках не проблемма.

какая мелкая, зараза!..
Я на барахолках такого не видел :cry: стал бы я тогда тут гравицапу изобретать...

Вот еще:

Как вариант водомерного стекла. Это медицинская трубка (длинная, 40см.) Думаю найти можно, скажем в местной поликлинике :oops:

из такой трубки я уже один показометр сделал, и так и не понял, от чего он лопнул. Скорее от тонкости стенок...

Добавлено спустя 7 минут 43 секунды:
SmorBoB писал(а):Обещал- сделал!!!
Представляю offтоп в offтопе: гамма-движок старика Стирлинга из консервных банок (как это тут сейчас модно).

Ах ты ж ёмаё ))
У меня аж герпес треснул напополам, пока смотрел!..
Винтажные ножки :D Да на фоне самовара!
Блин, до чего же прикольная фитюлька ))
А повторю свой тогдашний вопрос: на колёса поставить смогёшь? чтоб само катилось :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6077
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение cjA » 23 окт 2010, 14:52

А-а!!!
под дип пепл он еще и ползти кудато пытался! Блин, красотень!
Все население восточного побережья Финского залива в респектах и в уважухах!
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 23 окт 2010, 18:54

стирлинг прикольный )

MegaBIZON

по идее показания от количества подключенных манометров никакой роли не играет. Хоть 20 штук в котле будут торчать, показывать будут одно и тоже давление, только объем газов в котле будет чуть больше (ведь у каждого внутрь уходит кропаль газа для измерения), ну т.е. манометр измеряет давление газа, а не его объем :)
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 23 окт 2010, 19:42

Верный ход мысли )
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6077
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
